Каскадная диаграмма показывает нарастающий итог по мере добавления или вычитания значений. Это помогает понять, как серия положительных и отрицательных значений влияет на исходную величину (например, чистую прибыль).
Столбцы обозначены цветом, чтобы можно было быстро отличить положительные значения от отрицательных. Столбцы исходного и конечного значений часто начинаются на горизонтальной оси, а промежуточные значения представлены плавающими столбцами. Из-за такого вида каскадные диаграммы также часто называют диаграммами моста.
Создание каскадной диаграммы
Выделите данные.

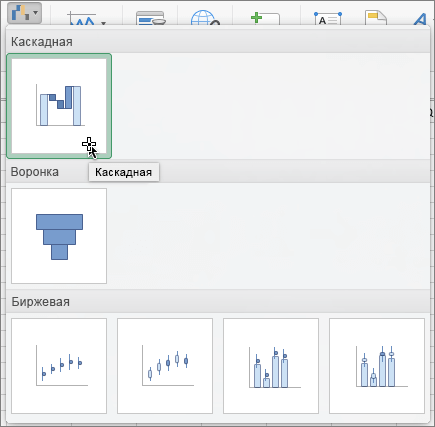

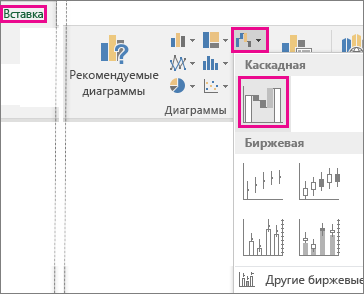

Выберите "Вставка">
Вставить водопад ...>Водопад.
Для создания каскадной диаграммы также можно использовать вкладку Все диаграммы в разделе Рекомендуемые диаграммы.
Совет
Используйте вкладки "Конструктор " (или просто "Конструктор") и "Формат ", чтобы настроить внешний вид диаграммы. Если эти вкладки не отображаются, щелкните в любом месте каскадной диаграммы, чтобы добавить их на ленту.
Вкладки ленты для диаграмм в Microsoft 365, Office 2024 и Office 2021:
Вкладки ленты для диаграмм в Office 2019 и более ранних версиях:
Итоги и промежуточные итоги с началом на горизонтальной оси
Если данные содержат значения, которые считаются промежуточными итогами, например чистой прибылью, вы можете установить эти значения, чтобы они начинались на горизонтальной оси с нуля и не "плавали".
Выберите одну точку данных на диаграмме, щелкните ее правой кнопкой мыши и выберите " Форматировать точку данных ", чтобы открыть область задач. Затем установите флажок " Задать как итог", как показано ниже.
Примечание
Если щелкнуть правой кнопкой мыши, когда выделены все точки данных, будет отображаться параметр "Формат ряда данных ", а не " Формат точки данных ".
Чтобы столбец снова стал плавающим, снимите флажок "Задать как итог".
Совет
Итоги также можно задать, щелкнув правой кнопкой мыши точку данных и выбрав в контекстном меню пункт Задать как итог.
Отображение и скрытие соединительных линий
Соединительные линии соединяют конец предыдущего столбца c началом следующего, помогая отобразить поток данных на диаграмме.
- Чтобы скрыть соединительные линии, щелкните правой кнопкой мыши ряд данных, чтобы открыть область задач "Формат ряда данных ", и снимите флажок "Показывать соединительные линии ".
Чтобы снова отобразить эти линии, установите флажок Отображать соединительные линии.
Совет
В легенде диаграммы точки данных сгруппированы по типам: Увеличение, Уменьшение и Итог. При выборе элемента легенды выделяются все столбцы, образующие соответствующую группу на диаграмме.
