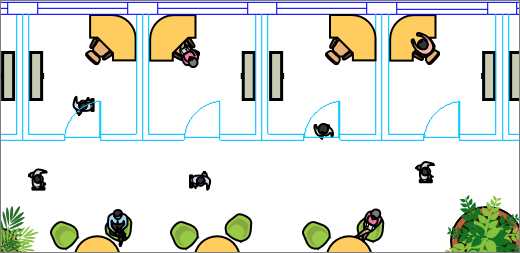

Vo Visiu môžete importovať výkres programu AutoCAD a potom ho prekryť tvarmi, textom a údajovou grafikou. V nasledujúcom príklade predstavujú modré a tyrkysové čiary, ktoré tvoria steny, dvere a okná, výkres programu AutoCAD. Po importovaní výkresu sa pridali tvary programu Visio znázorňujúce nábytok a ľudí. Teraz možno vidieť, koľko nábytku je potrebné na vyplnenie priestoru tak, aby ostalo dosť miesta na pohyb osôb.
Microsoft Visio podporuje formáty súborov programu AutoCAD nasledujúcim spôsobom:
- Pomocou Visio Plan 2 môžete importovať súbor .dwg alebo .dxf vytvorený z verzie AutoCAD 2017 alebo staršej.
- V programoch Visio Standard alebo Professional môžete importovať súbory vo formáte .dwg alebo .dxf vytvorené z programu AutoCAD verzie 2007 alebo staršej.
- Ak nemôžete otvoriť súbor a. dwg alebo .dxf, jeho formát súboru pravdepodobne nie je podporovaný. Alternatívnym riešením je otvorenie súboru v programe AutoCAD a jeho následné uloženie vo formáte súboru, ktorý váš produkt alebo plán programu Visio podporuje. Ďalšie informácie nájdete v téme Ako uložiť výkres programu AutoCAD v predchádzajúcom alebo staršom formáte súboru a v histórii verzií súboru DWG.
Podporované verzie programu AutoCAD
Ak máte predplatené Visio Plan 2 alebo máte Visio 2019, môžete otvoriť súbor .dwg alebo .dxf z programu AutoCAD verzie 2007 až 2017. Ak nie ste predplatiteľ a nemáte Visio 2019, nezabudnite súbor pred otvorením uložiť ako súbor programu AutoCAD 2007 .dwg alebo .dxf.
Tri spôsoby práce s výkresmi programu AutoCAD
Importovanie a práca v mierke
Výkres môžete importovať a pracovať v ňom v rovnakej mierke, aká bola nastavená v programe AutoCAD. Ak vám táto možnosť vyhovuje, najskôr sa pripravte na importovanie v programe AutoCAD a potom importujte výkres programu AutoCAD.
Importovanie bez mierky
Ak už máte diagram vo Visiu, môžete rýchlo importovať výkresy bez toho, aby ste museli pracovať v mierke. Pozrite si tému Importovanie výkresu programu AutoCAD.
Otvorenie bez mierky
Ak ste ešte nespustili diagram, môžete rýchlo otvoriť výkres programu AutoCAD bez toho, aby ste sa museli starať o pôvodnú mierku. Pozrite si tému Otvorenie výkresu programu AutoCAD.
Ochrana výkresu programu AutoCAD
Podľa predvoleného nastavenia sú výkresy programu AutoCAD zamknuté proti zmene veľkosti, premiestneniu a odstráneniu. Pri výbere výkresu sa na jeho okrajoch môže zobraziť
Zamknúť. Dôvodom je, že výkres je určený ako pozadie, ktoré prekryjete tvarmi. Ak chcete, môžete kedykoľvek odomknúť výkres programu AutoCAD. Potom ho budete môcť presunúť, zmeniť veľkosť alebo odstrániť. Môžete tiež orezať výkres programu AutoCAD, ak je príliš veľký, alebo ho konvertovať do tvarov.
