Prehľad posunov spojníc
Spojnice na strane sa môžu pretínať buď ako priame križujúce sa čiary, alebo ako posuny čiar. Posuny čiar môžete zobraziť alebo skryť na aktuálnej stránke kresby. Môžete tiež nakonfigurovať, na ktoré križujúce sa spojnice sa umiestnia skoky, štýl skoku a veľkosť horizontálneho a vertikálneho skoku.

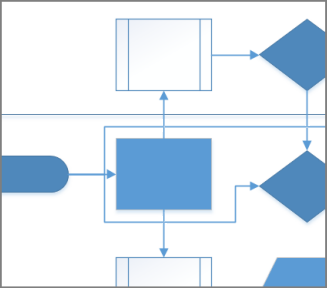

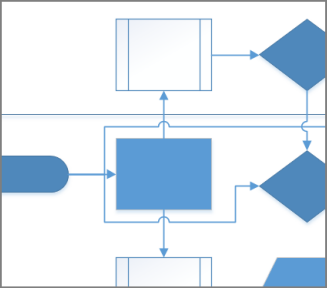

| Spojnice s posunmi čiar | Spojnice bez posunov čiar |
|---|---|
|
|
Zobrazenie alebo odstránenie posunov spojníc
V prípade, že pri úprave diagramu a pridávaní ďalších tvarov príde k prekríženiu spojníc, možno budete chcieť vytvoriť posuny čiar. Posuny čiar môžete zobraziť alebo odstrániť.
Na páse s nástrojmi vyberte kartu Návrh, v skupine Rozloženie vyberte položku Spojnice a postupujte takto:
Ak chcete zobraziť posuny nad prekríženými čiarami, vyberte položku Zobraziť posuny čiar.
Ak chcete odstrániť posuny nad prekríženými čiarami, vyberte položku Zobraziť posuny čiar.
Konfigurácia nastavení posunu čiary
Konfigurácia posunov čiar na aktuálnej stránke kresby
Na karte Návrh vyberte spúšťač dialógového okna Nastavenie strany .

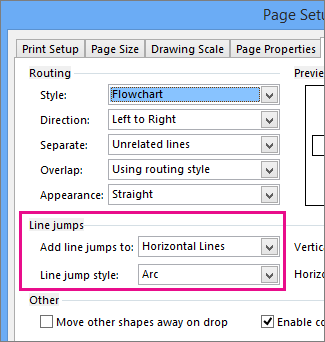

V dialógovom okne Nastavenie strany vyberte kartu Rozloženie a smerovanie a v časti Posun čiar nakonfigurujte možnosti a veľkosti.
Možnosť Pridať posuny čiary do umožňuje špecifikovať, ktoré čiary sa posunú. Posúvanie môžete napríklad priradiť všetkým vodorovným čiaram alebo čiare, ktorá bola pridaná nedávno.
Funkcia Štýl posunu čiary umožňuje špecifikovať tvar posunu, napríklad hladký oblúk, medzeru, štvorec alebo viacstranný oblúk.

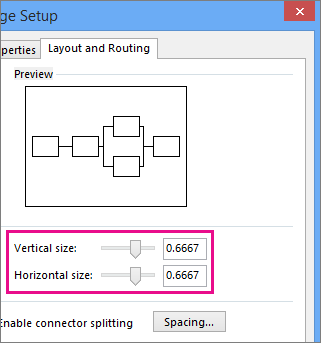

Pomocou jazdcov alebo zadaním čísel pre možnosti Veľkosť zvisle a Veľkosť vodorovne špecifikujte veľkosť posunu čiar pre zvislé a vodorovné čiary spojnice.
Vyberte položku Použiť alebo OK.
Odstránenie posunov čiar z kresby
Na karte Návrh vyberte spúšťač dialógového okna Nastavenie strany .
Vyberte kartu Rozloženie a smerovanie .
V časti Posuny čiar v zozname Pridať posuny čiary do vyberte možnosť Žiadne.
Vyberte položku Použiť alebo OK.
