Punktdiagram och linjediagram liknar varandra, särskilt när ett punktdiagram visas med sammanbindande linjer. Men hur var och en av dessa diagramtyper ritar data längs den vågräta axeln (kallas även x-axeln) och den lodräta axeln (kallas även y-axeln) är mycket olika.
|
|
|---|
Obs
Information om de olika typerna av punkt- och linjediagram finns i Tillgängliga diagramtyper i Office.
Innan du väljer någon av de här diagramtyperna kan det vara bra att lära dig mer om skillnaderna och ta reda på när det är bättre att använda ett punktdiagram i stället för ett linjediagram eller tvärtom.
Mer information om skillnaderna mellan punkt- och linjediagram
Den största skillnaden mellan punkt- och linjediagram är hur de ritar data längs den vågräta axeln. När du använder följande kalkylbladsdata för att skapa ett punktdiagram och ett linjediagram kan du exempelvis se att dessa data distribueras på olika sätt.

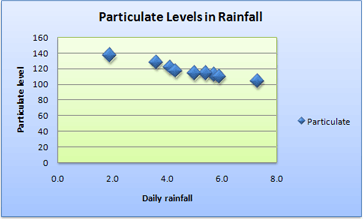

I ett punktdiagram visas värdena för regnmängd per dag från kolumn A som x-värden längs den vågräta axeln (x) och värdena för luftburna partiklar från kolumn B visas som värden längs den lodräta axeln (y). I ett punktdiagram, som ofta kallas ett xy-diagram, visas aldrig kategorier längs den vågräta axeln.
Ett punktdiagram har alltid två värdeaxlar för att visa en uppsättning numeriska data längs en vågrät (värde)axel och en annan uppsättning numeriska värden längs en lodrät (värde)axel. I diagrammet visas punkter vid skärningen av ett numeriskt x- och y-värde, och värdena kombineras till enskilda datapunkter. De här datapunkterna kan distribueras jämnt eller ojämnt längs den vågräta axeln, beroende på data.
Den första datapunkten som visas i punktdiagrammet representerar både y-värdet 137 (luftburna partiklar) och x-värdet 1,9 (regnmängd per dag). De här talen representerar värdena i cell A9 och B9 i kalkylbladet.

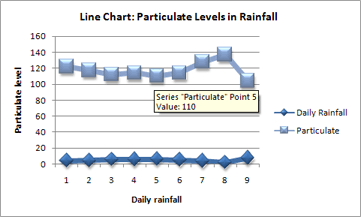

I ett linjediagram visas dock samma värden för regnmängd per dag och luftburna partiklar som två separata datapunkter, som distribueras jämnt längs den vågräta axeln. Det beror på att ett linjediagram bara har en värdeaxel (den lodräta axeln). Längs den vågräta axeln i ett linjediagram visas bara jämnt fördelade grupperingar (kategorier) med data. Eftersom inte kategorier har angetts i dessa data har de genererats automatiskt, till exempel 1, 2, 3 och så vidare.
Det här är ett bra exempel på när du inte ska använda ett linjediagram.
I ett linjediagram distribueras kategoridata jämnt längs en vågrät (kategori)axel och alla numeriska värdedata distribueras längs en lodrät (värde)axel.
Y-värdet 137 för luftburna partiklar (cell B9) och x-värdet 1,9 för regnmängd per dag (cell A9) visas som separata datapunkter i linjediagrammet. Ingen av de här datapunkterna är den första datapunkten som visas i diagrammet – i stället refererar den första datapunkten för varje dataserie till värdena på den första dataraden i kalkylbladet (cell A2 och B2).
Skillnader för axeltyp och -skalning
Eftersom den vågräta axeln i ett punktdiagram alltid är en värdeaxel kan den visa numeriska värden eller datumvärden (till exempel dagar eller timmar) som representeras som numeriska värden. Om du vill visa de numeriska värdena längs den vågräta axeln med mer flexibilitet kan du ändra skalningsalternativen på den här axeln på samma sätt som du kan ändra skalningsalternativen för en lodrät axel.
Eftersom den vågräta axeln i ett linjediagram är en kategoriaxel kan den bara vara en textaxel eller en datumaxel. På en textaxel visas endast text (icke-numeriska data eller numeriska kategorier som inte är värden) med jämnt fördelade intervall. På en datumaxel visas datum i kronologisk ordning med specifika intervall eller basenheter, till exempel antal dagar, månader eller år, även om datumen i kalkylbladet inte är i ordning eller har samma basenheter.
Skalningsalternativen för en kategoriaxel är begränsade jämfört med skalningsalternativen för en värdeaxel. De tillgängliga skalningsalternativen beror också på vilken typ av axel du använder.
När du bör använda ett punkt- eller linjediagram
Punktdiagram används vanligtvis för att visa och jämföra numeriska värden, till exempel vetenskapliga, statistiska och tekniska data. De här diagrammen är bra för att illustrera relationerna mellan numeriska värden i flera dataserier, och de kan rita två grupper med tal som en serie xy-koordinater.
Linjediagram kan visa kontinuerliga data över tid, mot en gemensam skala, och är därför bra för att illustrera trender i data med jämna intervall eller över tid. I ett linjediagram distribueras kategoridata jämnt längs den vågräta axeln och alla värdedata distribueras jämnt längs den lodräta axeln. Använd som regel ett linjediagram om dina data innehåller icke-numeriska x-värden – för numeriska x-värden är det oftast bättre att använda ett punktdiagram.
Överväg att använda ett punktdiagram i stället för ett linjediagram om du vill:
- Ändra skalan för den vågräta axeln Eftersom den vågräta axeln i ett punktdiagram är en värdeaxel finns det fler skalningsalternativ.
- Använda en logaritmisk skala på den vågräta axeln Du kan göra den vågräta axeln till en logaritmisk skala.
- Visa kalkylbladsdata som innehåller par eller grupperade uppsättningar av värdenI ett punktdiagram kan du ändra de oberoende skalorna för axlarna för att visa mer information om grupperade värden.
- Visa mönster i stora mängder data Punktdiagram är bra för att illustrera mönster i dina data, till exempel genom att visa linjära eller icke-linjära trender, kluster och extremvärden.
- Jämföra ett stort antal datapunkter utan hänsyn till tidsfaktorn Ju mer data du tar med i ett punktdiagram, desto bättre jämförelser kan du göra.
Överväg att använda ett linjediagram i stället för ett punktdiagram om du vill:
- Visa textetiketter längs den vågräta axeln Textetiketterna kan motsvara jämnt fördelade värden för exempelvis månader, kvartal eller räkenskapsår.
- Använda ett fåtal numeriska etiketter längs den vågräta axeln Om du använder ett fåtal, jämnt fördelade numeriska etiketter som motsvarar tidsintervall, till exempel år, kan du använda ett linjediagram.
- Visa en tidsskala längs den vågräta axeln Använd ett linjediagram om du vill visa datum i kronologisk ordning vid vissa intervall eller basenheter, till exempel antal dagar, månader eller år, även om datumen i kalkylbladet inte visas i ordning eller med samma basenheter.
Skapa ett punktdiagram
Så hur har vi skapat det här punktdiagrammet? Så här kan du skapa ett punktdiagram med liknande resultat. För det här diagrammet har vi använt exempelkalkylbladets data. Du kan kopiera dem till ditt kalkylblad eller använda egna data.
Kopiera exempelkalkylbladets data till ett tomt kalkylblad eller öppna kalkylbladet som innehåller de data du vill rita i ett punktdiagram.
Daglig nederbörd Partiklar 4,1 122 4,3 117 5,7 112 5,4 114 5,9 110 5,0 114 3,6 128 1,9 137 7,3 104 Markera de data du vill rita i punktdiagrammet.
Välj fliken Infoga och sedan Infoga punkt- (X, Y) eller bubbeldiagram.
Välj en typ under Punkt.
Tips
Du kan placera muspekaren på en diagramtyp om du vill se dess namn.
Markera diagramområdet i diagrammet för att visa flikarna Diagramdesign och Format .
Välj fliken Diagramdesign och välj sedan det diagramformat du vill använda.
Markera diagramrubriken och skriv den text du vill använda.
Om du vill ändra teckenstorleken för diagramrubriken högerklickar du på rubriken, väljer Teckensnitt och anger sedan den storlek du vill använda i rutan Storlek . Välj OK.
Markera diagrammets diagramområde.
På fliken Diagramdesign, välj Lägg tillaxelrubriker för diagramelement> och gör sedan följande:
- Om du vill lägga till en rubrik för den vågräta axeln väljer du Primär vågrät.
- Om du vill lägga till en rubrik för den lodräta axeln väljer du Primär lodrät.
- Markera varje rubrik, skriv önskad text och tryck sedan på Retur.
- Om du vill ha fler alternativ för rubrikformatering går du till fliken Format i rutan Diagramelement , markerar rubriken i listan och väljer sedan Formatera markering. Fönstret Formatera rubrik visas. Välj Storlek & Egenskaper
och sedan kan du välja Vertikal justering, Textriktning eller Anpassad vinkel.
Markera ritytan i diagrammet eller välj Rityta i listan över diagramelement i rutan Diagramelementpå fliken Format.
Välj knappen Mer i gruppen Figurformatpå flikenFormat och välj sedan den effekt du vill använda.
Markera diagramområdet, eller välj Diagramområde i listan med diagramelement i rutan Diagramelement på fliken Format.
Välj knappen Formatera figur i gruppen Figurformatpå fliken Format och välj sedan den effekt du vill använda.
Om du vill använda andra färger än arbetsbokens standardtema gör du så här:
- Välj Teman i gruppen Teman på fliken Sidlayout.
- Välj det tema du vill använda under Office.
- Välj Teman i gruppen Teman på fliken Sidlayout.
Skapa ett linjediagram

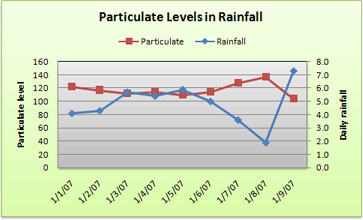

Så hur har vi skapat det här linjediagrammet? Så här kan du skapa ett linjediagram med liknande resultat. För det här diagrammet har vi använt exempelkalkylbladets data. Du kan kopiera dem till ditt kalkylblad eller använda egna data.
Kopiera exempelkalkylbladets data till ett tomt kalkylblad eller öppna ett kalkylblad med de data som du vill rita i ett linjediagram.
Datum Daglig nederbörd Partiklar 1/1-07 4,1 122 2/1-07 4,3 117 3/1-07 5,7 112 4/1-07 5,4 114 5/1-07 5,9 110 6/1-07 5,0 114 7/1-07 3,6 128 8/1-07 1,9 137 9/1-07 7,3 104 Markera de data du vill rita i linjediagrammet.
Välj fliken Infoga och sedan Infoga linje- eller ytdiagram.
Välj Linje med brytpunkter.
Markera diagramområdet i diagrammet för att visa flikarna Diagramdesign och Format .
Välj fliken Diagramdesign och välj sedan det diagramformat du vill använda.
Markera diagramrubriken och skriv den text du vill använda.
Om du vill ändra teckenstorleken för diagramrubriken högerklickar du på rubriken, väljer Teckensnitt och anger sedan den storlek du vill använda i rutan Storlek . Välj OK.
Markera diagrammets diagramområde.
I diagrammet väljer du förklaringen eller lägger till den från en lista med diagramelement (på fliken Diagramdesign väljer du Lägg till förklaring av diagramelement> och väljer sedan en plats för förklaringen).
Om du vill rita en av dataserierna längs en sekundär lodrät axel markerar du dataserien eller väljer den från en lista med diagramelement (välj Diagramelement i gruppen Aktuell markering på fliken Format).
Välj Formatera markering i gruppen Aktuell markering på fliken Format. Åtgärdsfönstret Formatera dataserie visas.
Under Seriealternativ väljer du Sekundär axel och sedan Stäng.
Välj Lägg till diagramelement i gruppen Diagramlayouter på fliken Diagramdesign och gör sedan följande:
- Om du vill lägga till en rubrik för en primär lodrät axel väljer du Axelrubrik>primär lodrät. I fönstret Formatera axelrubrik väljer du sedan ikonen Storlek & Egenskaper på för att konfigurera vilken typ av lodrät axelrubrik du vill ha.
- Om du vill lägga till en rubrik för en sekundär lodrät axel väljer du Axelrubrik>sekundär lodrät och i fönstret Formatera axelrubrik väljer du sedan ikonen Storlek & Egenskaper på för att konfigurera vilken typ av rubrik för den lodräta axeln som du vill ha.
- Markera varje rubrik, skriv önskad text och tryck sedan på Retur
- Om du vill lägga till en rubrik för en primär lodrät axel väljer du Axelrubrik>primär lodrät. I fönstret Formatera axelrubrik väljer du sedan ikonen Storlek & Egenskaper på
Markera ritytan i diagrammet eller välj den i en lista med diagramelement (fliken Format , gruppen Aktuell markering , rutan Diagramelement ).
Välj knappen Mer i gruppen Figurformatpå flikenFormat och välj sedan den effekt du vill använda.
Markera diagrammets diagramområde.
Välj knappen Mer i gruppen Figurformatpå flikenFormat och välj sedan den effekt du vill använda.
Om du vill använda andra färger än arbetsbokens standardtema gör du så här:
- Välj Teman i gruppen Teman på fliken Sidlayout.
- Välj det tema du vill använda under Office.
- Välj Teman i gruppen Teman på fliken Sidlayout.
