Använda färger för former baserat på tillhörande data

Gäller för
Visio Professional 2024 Visio Professional 2021 Visio Professional 2019 Visio Professional 2016

I Visio Professional kan du färga figurer efter deras datavärden. Detta kallas även färg eftervärdedatagrafik. Färger kan användas efter att du har importerat data till figurerna i ritningen.

I bilden nedan är till exempel alla datorfigurer som har värdet "Av" röda. Datorer som är "På" är gröna.

Datorfigurer med olika färger

Obs

Även om Visio refererar till "färgvärden" som en "datagrafik" visar det här alternativet inte ytterligare "grafik" eller symboler bredvid figurerna. I stället fylls helt enkelt figuren med en färg enligt dess data.

Du kan också använda olika nyanser av färg enligt ett intervall med värden. I exemplet nedan är datorer färgade efter värde. Deras färg är beroende av hur mycket deras processorer bearbetar. Datorer med hög bearbetning är mörkröda. Datorer med en lägre bearbetningsnivå har en ljusare röd färg eller kan vara vita.

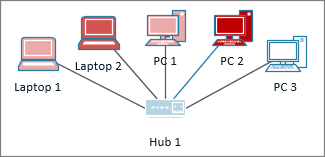

Datorer med olika färger

Konfigurera färgvärden

  1. Kontrollera att fönstret Fält för datagrafik är öppet till höger. Om det inte är öppet går du till fliken Data och markerar kryssrutan Fält för datagrafik.

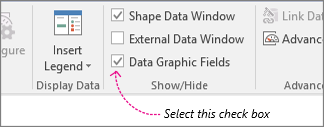

    Fliken Data, kryssrutan Datagrafikfält

  2. Gör något av följande:

    • Om du vill ändra alla figurer på sidan klickar du på en tom yta i diagrammet för att avmarkera alla former som eventuellt är markerade.
    • Om du bara vill ändra markerade figurer på sidan klickar du på en eller flera figurer för att markera dem.

  3. Ange vilket datafält du vill använda färg på i fönstret Fält för datagrafik.

  4. I samma fönster ska du också kontrollera att det fält som du vill ändra har en bock, och se till att välja det så att det markeras i blått:
    Fönstret Datagrafikfält, fältet % slutfört förkryssat och markerat

  5. På fliken Data klickar du på nedpilen längst ned i galleriet Datagrafik.
    Fliken Data, knappen Datagrafiksgalleri

  6. Under Ange färgvärden väljer du något av följande:

    • Det här alternativet Färglägg efter värde-knappen för unika värden är för fält som har textvärden som "På", "Av", "I tid", "Off Track" och så vidare. I ovanstående procedur ska du välja det här alternativet om du valt ett fält med text.
    • Det här alternativet Knappen Färglägg efter värde för intervall med tal är för fält som har numeriska värden som procent eller belopp. I ovanstående procedur ska du välja det här alternativet om du valt ett fält med tal.

Konfigurera färger

När du har använt en färg kan du behöva konfigurera färgerna så att de motsvarar dina data på rätt sätt.

  1. Följ steg 1–4 ovan.

  2. Klicka på Konfigurera på fliken Data.

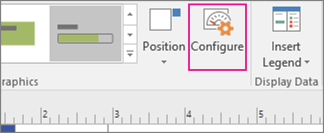

    Fliken Data, knappen Konfigurera

  3. Gör något av följande:

    • Om du väljer det här alternativet: Knappen Färglägg efter värde för unika värden och välj sedan en Fyllningsfärg för vart och ett av de möjliga värdena i dina importerade data. Om du även vill att figurtexten ska ändras väljer du en Textfärg.
      Färgtilldelningsmenyer för Av och På
    • Om du väljer det här alternativet: Knappen Färglägg efter värde för nummerintervallet ser du att varje fyllningsfärg har ett intervall. Färg lägst i intervallet har värdet 1 och överst i intervallet värdet 2. Välj en Fyllningsfärg för varje intervall. Om du även vill att figurtexten ska ändras väljer du en Textfärg.

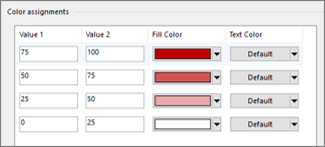

      Färgtilldelningsmenyer för nummerintervall

  4. Om du vill korrigera något av värdena kan du göra det i Värde-kolumnerna.

  5. Om du vill lägga till ytterligare färgtilldelningar klickar du på Infoga till höger, skriver nya värden och väljer färger för värdena.

  6. Om du vill ta bort några färgtilldelningar klickar du på Ta bort till höger.
