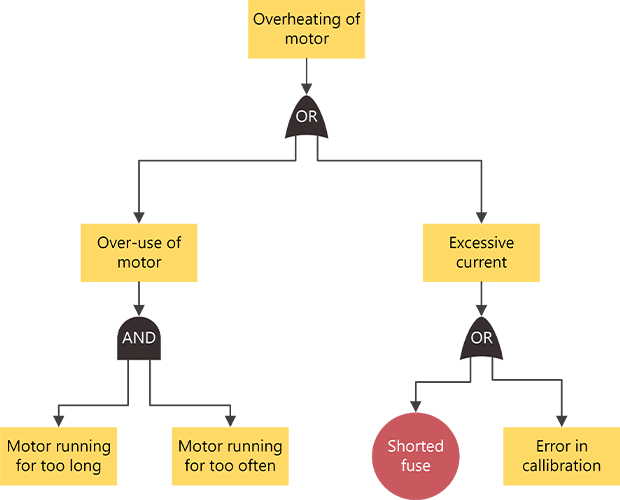

创建故障树分析图

创建故障树分析图

1. 启动 Visio，然后单击“ 业务>故障树分析图表>创建”。

2. 从 “故障树分析形状”中，将 “事件” 形状拖动到绘图页的顶部。

3. 将浇口形状（如 排他或浇口）拖动到绘图页上第一个事件形状的正下方。

4. 继续将其他事件和闸门形状拖动到页面上，按自上而下的顺序定位它们，以识别顶层事件形状所表示的潜在失败原因。

5. 连接形状。

   1. 将形状从模具拖到绘图页上，并将其放置在靠近另一个形状的位置。

   2. 按住鼠标按钮的同时将指针移到一个蓝色三角形上。 三角形会变为深蓝色。

   3. 释放鼠标按钮。 形状会置于绘图页上，两个形状上会添加并粘附一条连接线。


6. 若要向形状添加文本，请选中它，然后键入。 完成键入后，单击文本块外部。

   注意

   1. 若要编辑文本，请双击形状，将光标置于要更改文本的位置，然后键入。
   2. 若要将形状超链接到支持文档或解释性文档，请选择该形状，然后在 “插入 ”菜单上单击“ 超链接”。
   3. 若要垂直或水平对齐多个形状，请选择要对齐的形状，然后在“开始”选项卡>上的“排列”组中，单击“对齐”。
   4. 若要定期分布三个或更多形状，请选择形状，然后在 “开始 ”选项卡上单击“ 位置” 并选择“分布”选项。

创建故障树分析图

1. 打开 Visio 网页版。
2. 选择 “新建空白绘图”。
3. 在 “形状 ”窗格的搜索框中，输入“故障树”，然后按 Enter。
4. 在结果中，选择故障树分析形状，然后选择添加。
5. 将要表示业务流程的形状拖动到绘图页上。
6. 像往常一样连接形状。 有关连接形状的常规信息，请参阅 在形状之间添加连接线。
7. 若要向形状添加文本，请选中它，然后键入。 完成键入后，单击文本块外部。

有关使用形状的信息，请参阅 在 Visio 网页版中管理形状。
