إنشاء رسم تخطيطي لمكونات UML‏

ينطبق على
Visio (النظام 1) Visio Professional 2024 Visio Professional 2021 Visio Professional 2019

يمكنك إنشاء رسم تخطيطي لمكونات UML لإظهار المكونات والمنافذ والواجهات والعلاقات بينها.

يمثل المكون في UML جزءا معياريا من النظام. يتم تعريف السلوك من حيث الواجهات المطلوبة والمتوفرة. يحتوي المكون على منظور خارجي مع الخصائص والعمليات العامة ، وله رؤية داخلية مع الخصائص الخاصة والمصنفات المحققة. تبين طريقة العرض الداخلية كيفية تحقيق السلوك الخارجي داخليا.

نموذج لرسم تخطيطي لمكونات UML.

أولا، تفتح قالب مكون UML وتحدد أحد الخيارات الأربعة. بعد ذلك، يظهر استنسل "مكون UML "، إلى جانب الأشكال التي تتوافق مع معيار UML 2.5.

ملاحظة

يتوفر استنسل مكون UML فقط إذا كنت مشتركا في Visio (النظام 2). إذا كان لديك اشتراك، تأكد من تثبيت الإصدار الأحدث من Visio‏.

بدء رسم تخطيطي للمكونات

  1. ابدأ تشغيل Visio. أو إذا كان لديك ملف مفتوح بالفعل، فانقر فوق "ملف>" جديد.
  2. انتقل إلى الفئات> مكونUML للبرامج وقاعدة البيانات>.
  3. حدد القالب الفارغ أو أحد مخططات بدء العمل الثلاثة. بعد اختيار القالب الذي تريده، انقر فوق "إنشاء".
  4. من المفترض أن ترى نافذة الأشكال إلى جانب الرسم التخطيطي. إذا لم تراه، فانتقل إلى "عرض>أجزاء المهام" وتأكد من تحديد "أشكال ". إذا كنت لا تزال لا تراه، فانقر فوق الزر "توسيع نافذة الأشكال " الزر " على اليمين.
  5. ضمن علامة التبويب "عرض "، تأكد من تحديد خانة الاختيار الموجودة بجانب "نقاط الاتصال ". سيؤدي ذلك إلى إظهار نقاط الاتصال عند بدء توصيل الأشكال.
  6. الآن، اسحب الأشكال التي تريد تضمينها في الرسم التخطيطي من النافذة "أشكال " إلى الصفحة. لإعادة تسمية تسميات النصوص، انقر نقرا مزدوجا فوق التسميات.

أشكال المكونات

متى يجب استخدام

استخدم أشكال المكونات لكل وحدة وظيفية في النظام أو التطبيق.

شكل مكون المخزن

إظهار الفئة الفرعية أو إخفاؤها

انقر بزر الماوس الأيمن فوق الشكل لإظهار تسمية الفئة الفرعية أو إخفائها.

قائمة النقر بزر الماوس الأيمن، الأمر

الأنظمة الفرعية

يمكنك استخدام شكل المكون كشكل نظام فرعي يحتوي على مكونات أخرى. ما عليك سوى تغيير حجمه ليكون أكبر، وإسقاط المكونات الأخرى فوقه. عندما ترى التمييز الأخضر، اتركه. من هذه النقطة فصاعدا ، سيعمل الشكل الأكبر كحاوية ، وسيتحرك الشكل الأصغر معه.

تلميح

إذا اختفى مكون بعد سحبه فوق مكون آخر، فأحضره إلى المقدمة بالضغط على CTRL+SHIFT+F.

تخزين شكل النظام الفرعي مع سحب مكون Order فوقه

أشكال الواجهة

متى يجب استخدام

  1. استخدم شكل الواجهة المتوفرة عندما تريد تحديد تحقيق الفئة/الواجهة.
  2. استخدم "الواجهة المطلوبة " عندما تريد تحديد تبعية على فئة/واجهة.

واجهتان متصلتان، 1: شكل واجهة مزود ينتهي بدائرة، 2: مطلوب شكل واجهة ينتهي بمقبس

الخطوة 1

اسحب شكل الواجهة المتوفرة إلى الصفحة، وقم بمحاذاة مربع المنفذ مع نقطة اتصال. تعرف أنه متصل عندما ترى تمييز أخضر اللون حول نقطة الاتصال.

شكل الواجهة المقدم ملتصق بشكل المكون

الخطوة 2

اسحب شكل الواجهة المطلوبة إلى الصفحة، وقم بمحاذاة مربع المنفذ مع نقطة اتصال أيضا. تعرف أنه متصل عندما ترى تمييز أخضر اللون حول نقطة الاتصال.

شكل الواجهة المطلوب ملتصق بشكل المكون

الخطوة 3

لتوصيل كل من الواجهتين المتوفرة والمطلوبة معا، حدد أولا شكل الواجهة المطلوبة. ثم ابحث عن المقبض الأصفر.

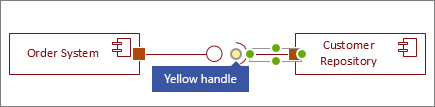

مقبض أصفر على شكل الواجهة المطلوبة

الخطوة 4

اسحب المقبض الأصفر للاتصال بالواجهة المتوفرة.

شكل الواجهة المطلوب المتصل بالواجهة المتوفرة

تلميحات حول الموصلات

تسوية الموصلات

إذا كان الموصل يقوم بتشغيل لفات كثيرة، فانقر بزر الماوس الأيمن فوقه، ثم انقر فوق "موصل مستقيم".

إظهار التعدد

إذا لزم الأمر، انقر بزر الماوس الأيمن فوق الموصل وحدد إظهار التعدد. عند الانتهاء، تظهر أربعة مربعات نصوص يمكنك من خلالها إضافة التفاصيل. إذا لم تكن بحاجة إلى كافة مربعات النص، فاحذف مربعات النص التي لا تحتاج إليها.

تغيير نوع الموصل

يمكنك تغيير نوع الموصل. على سبيل المثال، يمكنك التغيير من اقتران إلى اقتران موجه. انقر بزر الماوس الأيمن فوق الموصل، ثم انقر فوق تعيين نوع الموصل.

إنشاء اتصالات ديناميكية بدلا من اتصالات النقاط

إذا كنت تتوقع نقل الأشكال كثيرا، فيمكنك إجراء اتصال ديناميكي بدلا من اتصال نقطة.

نقل النص أو تدويره على الموصلات

ستحتاج على الأرجح إلى تدوير النص أو نقله على خطوط الموصل. فيما يلي كيفية القيام بذلك:

  1. انقر فوق ناحية فارغة من الصفحة لإلغاء تحديد أي شيء قد يكون محددا.
  2. ضمن علامة التبويب "الشريط الرئيسي"، في المجموعة "أدوات"، انقر فوق الأداة "كتلة النص"
  3. انقر فوق الموصل الذي يحتوي على النص الذي تريد تدويره أو نقله.
  4. اسحب كتلة النص لتحريكها، أو قم بتدويرها باستخدام مقبض الاستدارة
  5. عند الانتهاء، انقر فوق الزر "أداة المؤشر" زر "
    بعد العودة إلى زر أداة المؤشر ، يحافظ النص على الموضع نفسه بالنسبة إلى الشكل. إذا قمت باستخدام زر مؤشر أداة المؤشر، لسحب النص، فسيتم أيضا نقل الشكل. لنقل النص بشكل مستقل عن الشكل، عد إلى الزر " في أداة كتلة النص.
