Bearbeiten von Verbindungslinien, Pfeilen oder Punkten

Aktion

Formatieren eines Verbinders als gekrümmt, rechtwinklig oder gerade

Sie können entweder einen Verbinder ändern oder die Standardeinstellung für neue Verbinder ändern.

Ändern eines Verbinders

1. Wählen Sie den Verbinder aus.

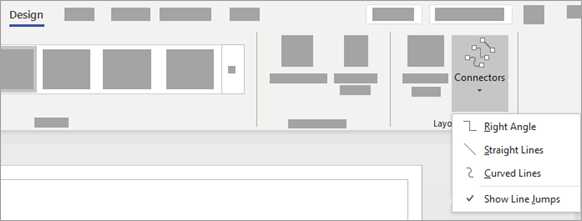

2. Wählen Sie auf der Registerkarte Entwurf in der Gruppe Layoutdie Option Verbinder aus, und wählen Sie dann die gewünschte Routingart Rechtswinkel, Gerade Linien oder Gekrümmte Linien aus.

3. Alternativ enthält das Kontextmenü Aktion des Verbinder-Shapes auch die Optionen zum Ändern des Verbinderroutingstils.

Ändern der Standardeinstellungen für neue Verbinder

• So formatieren Sie den Standardverbinder rechtwinklig, gerade oder gekrümmt

  • Deaktivieren Sie alle Shapes, indem Sie die Seite auswählen. Wählen Sie die Registerkarte Entwurf und dann das Dropdownmenü Connectors in der Gruppe Layout aus. Wählen Sie dann Rechtwinklig, Gerade Linien oder Gekrümmte Linien aus.
  • Alternativ können Sie die Registerkarte Datei , Drucken, Seiteneinrichtung, Layout und Routing und dann in der Liste Darstellung die Option Gerade oder Gekrümmt auswählen.

Seitenanfang

Hinzufügen von Pfeilen oder anderen Linienenden zu einem Verbinder

Sie können Pfeile, Punkte oder andere Linienenden einem Verbinder hinzufügen.

1. Wählen Sie einen Verbinder aus.

2. Wählen Sie im Menü Aktion mit der rechten Maustaste die Option Form formatieren aus. Klicken Sie alternativ auf der Registerkarte Start in der Gruppe Formenarten auf Linie und dann auf Linienoptionen.

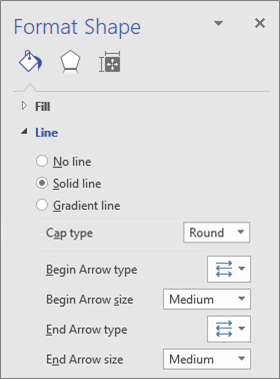

3. Vergewissern Sie sich im Fenster Shape formatieren unter Linie, dass Durchgezogene Linie ausgewählt ist, und wählen Sie dann den Typ, die Größe oder den Linienendetyp aus.



Seitenanfang

Ändern der Stärke, des Stils, der Farbe oder der Krümmung eines Verbinders

1. Wählen Sie einen Verbinder aus.

2. Wählen Sie im Menü Aktion mit der rechten Maustaste die Option Form formatieren aus. Klicken Sie alternativ auf der Registerkarte Start in der Gruppe Formenarten auf Linie und dann auf Linienoptionen.

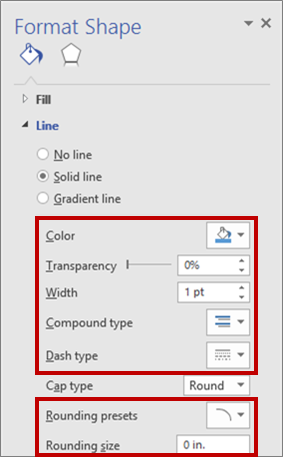

3. Legen Sie im Bereich Shape formatieren unter Linie die Optionen "Farbe", "Stärke", "Stil" und "Rundung" fest.



Seitenanfang

Umkehren der Richtung eines Verbinderpfeils

Um die Richtung eines Verbinders ohne Verwendung des Befehls Enden umkehren zu ändern, können Sie alternativ dem Ende ohne Pfeil einen neuen Pfeil hinzufügen und den vorhandenen Pfeil am anderen Ende entfernen.

1. Wählen Sie einen Verbinder aus.

2. Klicken Sie auf der Registerkarte Start in der Gruppe Formenarten auf Linie und dann auf Linienoptionen.

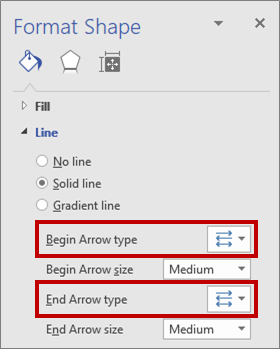

3. Wählen Sie im Bereich Shape formatieren unter Linie Folgendes aus:

   • Anfangspfeiltyp, und führen Sie Schritt 4 aus.

   • Endpfeiltyp, und führen Sie Schritt 4 aus.



4. Wenn Sie einen Pfeil am Anfang und Ende des ausgewählten Verbinders hinzufügen, ändern oder entfernen möchten, wählen Sie im Pfeilmenü einen Pfeil oder Ohne aus.



Seitenanfang

Umleiten und Überschneiden von Verbindern

In den meisten Fällen empfiehlt sich das Standardverhalten des Verbinders. Doch es gibt Situationen, in denen Sie sich mehr Kontrolle über das Routing und die Überschneidung von Verbindern in Ihrem Diagramm wünschen.

• Führen Sie eine oder mehrere der folgenden Aktionen aus:

  • Um einen Verbinder mit einem anderen Verbinder zu verbinden, fügen Sie den Verbinder einem Shape hinzu, und ziehen Sie ihn dann zum anderen Verbinder.



  • Um einen Verbinder umzuleiten, wählen Sie ihn aus, und ziehen Sie dann einen Mittelpunkt an eine neue Position.



  • Um einen Verbinder pixelweise anzupassen, wählen Sie den Verbinder aus und drücken dann UMSCHALT+PFEILTASTEN in die gewünschte Richtung.



Seitenanfang

Ändern der Farbe von Verbindertext

1. Markieren Sie den Text, dessen Farbe geändert werden soll.

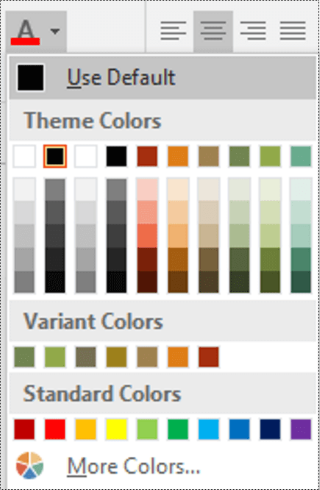

2. Wählen Sie auf der Registerkarte Start des Menübands in der Gruppe Schriftart den Dropdownpfeil Schriftfarbe und dann eine Farbe aus dem Katalog aus.


Weitere Möglichkeiten des Arbeitens mit Verbindungspunkten

Den folgenden Abschnitten werden die vielen Möglichkeiten erörtert, wie Verbindungspunkte gesteuert werden können.

Übersicht über Verbindungspunkte

Ein Verbindungspunkt ist ein spezieller Punkt auf einer Form, an den Sie Verbinder und andere Formen "kleben" können. Wenn Sie einen Verbinder oder ein Shape an einen Verbindungspunkt kleben, bleiben diese miteinander verbunden, auch wenn die Shapes bewegt werden.

Verbindungspunkte werden angezeigt, wenn Sie versuchen, ein Shape mit einem anderen zu verbinden. Die Verbindungspunkte eines Shapes werden angezeigt, wenn Sie mit dem Verbindertool in der Nähe des Shapes zeigen oder den Endpunkt einer beliebigen Verbindung oder Linie in der Nähe eines Shapes ziehen, das Über Verbindungspunkte verfügt.

Verwenden von Punkt- oder dynamischen Verbindungen

Es gibt zwei Verbindungstypen zwischen einem Verbinder und einem Shape: eine Punktverbindung (manchmal als statische Verbindung bezeichnet) oder eine dynamische Verbindung. Sie können an einem der beiden Enden eines Verbinders einen der beiden Verbindungstypen verwenden. Wenn Sie Shapes mithilfe von AutoVerbinden oder dem Befehl Shapes verbinden miteinander verbinden, weisen beide Enden eine dynamische Verbindung auf. Wenn Sie die Stelle, an der ein Verbinder an ein Shape angefügt wird, manuell auswählen, können Sie den Verbindungstyp angeben. Weitere Informationen zum Verwenden von dynamischen Verbindungen finden Sie unter Automatisches Ausrichten, automatisches Anpassen der Abstände und Neuanordnen des Shape-Layouts in einem Diagramm.

Im nachstehenden Diagramm verfügt Shape A über einen Verbindungspunkt zu Shape C. Unabhängig davon, wohin C verschoben wird, bleibt der Verbinder von A mit demselben Punkt auf C verbunden. Im Gegensatz dazu verfügt Shape B über eine dynamische Verbindung zu C, und der Verbinder von B wird an den nächstgelegenen Verbindungspunkt auf C verschoben.

Animierte Illustration anzeigen

Erstellen einer Punktverbindung

Bei einer Punktverbindung bleibt ein Verbinder sogar dann an einen bestimmten Punkt auf dem Shape geklebt, wenn dieses verschoben oder gedreht wird.

1. Ziehen Sie den Mauszeiger von einem Verbindungspunkt auf dem ersten Shape zu einem Verbindungspunkt auf dem zweiten Shape.
2. Die Endpunkte des Verbinders werden rot angezeigt, sobald die Shapes verbunden sind.

Erstellen einer dynamischen Verbindung

Bei einer dynamischen Verbindung kann sich die Position eines Verbinders auf einem Shape ändern. Wird das Shape dann verschoben oder gedreht, wird der Verbinder zum Verbindungspunkt auf dem Shape verschoben, der dem Ausgangspunkt des Verbinders am nächsten liegt.

1. Positionieren Sie das Tool Automatischer Verbinder über der Mitte des ersten Shapes, bis ein grünes Kästchen um das Shape angezeigt wird.
2. Halten Sie die Maustaste gedrückt, und ziehen Sie zur Mitte des zweiten Shapes.
3. Wenn ein grünes Kästchen um das zweite Shape angezeigt wird, lassen Sie die Maustaste los.

So fügen Sie einem Shape einen Verbindungspunkt hinzu

Wenn das Shape, an das Sie einen Verbinder kleben möchten, an der gewünschten Stelle keinen Verbindungspunkt aufweist, können Sie einen hinzufügen.

1. Wählen Sie das Shape aus.
2. Wählen Sie auf der Registerkarte Start in der Gruppe Extras die Verbindungspunkttools aus.
3. Wenn keine Verbindungspunkte sichtbar sind, aktivieren Sie auf der Registerkarte Ansicht in der Gruppe Visuelle Unterstützung das Kontrollkästchen Verbindungspunkte.
4. Drücken Sie STRG, und wählen Sie aus, wo Sie einen Verbindungspunkt hinzufügen möchten. Der neue Verbindungspunkt wird automatisch ausgewählt, nachdem Sie ihn platziert haben.
5. Wählen Sie auf der Registerkarte Start in der Gruppe Tools die Option Zeigertool aus, um die normale Bearbeitung fortzusetzen.

So verschieben Sie einen Verbindungspunkt auf einem Shape

Wenn Sie mit der Position eines Verbindungspunkts nicht zufrieden sind, können Sie ihn verschieben.

1. Wählen Sie das Shape aus.
2. Wählen Sie auf der Registerkarte Start in der Gruppe Extras die Verbindungspunkttools aus.
3. Wenn keine Verbindungspunkte sichtbar sind, aktivieren Sie auf der Registerkarte Ansicht in der Gruppe Visuelle Unterstützung das Kontrollkästchen Verbindungspunkte.
4. Drücken Sie STRG, und ziehen Sie den Verbindungspunkt, den Sie verschieben möchten.
5. Wählen Sie auf der Registerkarte Start in der Gruppe Extras das Zeigertool aus, um die normale Bearbeitung fortzusetzen.

Wenn Es ihnen schwer fällt, den Verbindungspunkt genau an die gewünschte Stelle zu verschieben, versuchen Sie es mit anderen Andockeinstellungen. Weitere Informationen finden Sie unter Anpassen der Ziehkraft beim Einrasten oder Deaktivieren der Einrastfunktion.

Löschen eines Verbindungspunkts

Mitunter stört ein Verbindungspunkt. In diesem Fall können Sie ihn löschen.

1. Wählen Sie das Shape mit dem Verbindungspunkt aus, den Sie löschen möchten.
2. Wählen Sie auf der Registerkarte Start in der Gruppe Tools das Tool Verbindungspunkt aus.
3. Wenn keine Verbindungspunkte angezeigt werden, aktivieren Sie auf der Registerkarte Ansicht in der Gruppe Visuelle Hilfe das Kontrollkästchen Verbindungspunkte .
4. Wählen Sie den zu löschenden Verbindungspunkt aus. Die Farbe des Verbindungspunkts wechselt zu Magenta.
5. Drücken Sie ENTF.
6. Wählen Sie auf der Registerkarte Start in der Gruppe Extras das Zeigertool aus, um die normale Bearbeitung fortzusetzen.

Ausblenden von Verbindungspunkten

Mitunter möchten Sie Verbindungspunkte ausblenden, um Ihr Diagramm besser anzuzeigen.

• Deaktivieren Sie auf der Registerkarte Ansicht in der Gruppe Visuelle Unterstützung das Kontrollkästchen Verbindungspunkte.

Hinzufügen von Text neben einem Verbindungspunkt

Sie können Text nicht direkt auf einem Verbindungspunkt hinzufügen. Sie können den Text jedoch dem Shape hinzufügen und ihn anschließend neben den Verbindungspunkt verschieben.

1. Wählen Sie das Shape aus, dem Sie Text hinzufügen möchten, und beginnen Sie mit der Eingabe. Der eingegebene Text wird im Shape angezeigt.

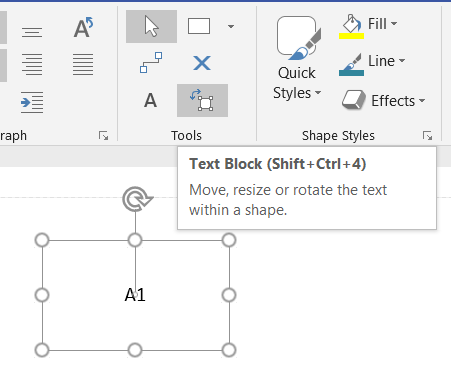

2. Wählen Sie das Symbol Start \ Tools \ TextBlock tool STRG + UMSCHALT + 4 ) aus. Der Textblock wird jetzt ausgewählt.

3.

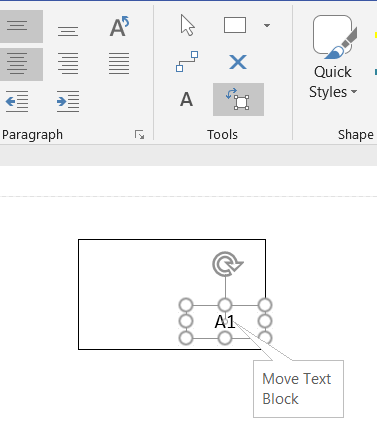

4. Ziehen Sie den Textblock, um ihn nach Bedarf zu verschieben und seine Größe zu ändern



Wählen Sie das Zeigertool (STRG+1) aus, wenn Sie das Textblock-Tool beenden möchten.

Ein alternativer Ansatz besteht darin, mehrere eindeutig beschriftete Shapes mit jeweils einem einzigen Verbindungspunkt zu erstellen und diese dann zu einem größeren Shape zusammenzufassen. Die Verbindungspunkte können weiterhin verwendet werden.

Erstellen nach innen und/oder nach außen gerichteter Verbindungspunkte

Verwenden Sie nach innen und außen gerichtete Verbindungspunkte, um zu steuern, wie Sie Verbindungsendpunkte auf Shapes anziehen können.

1. Wählen Sie das Shape aus.

2. Wählen Sie auf der Registerkarte Start in der Gruppe Extras die Verbindungspunkttools aus.

3. Wenn keine Verbindungspunkte sichtbar sind, aktivieren Sie auf der Registerkarte Ansicht in der Gruppe Visuelle Unterstützung das Kontrollkästchen Verbindungspunkte.

4. Wenn Sie einen nach außen oder nach innen & verbindungspunkt möchten, klicken Sie mit der rechten Maustaste auf den Verbindungspunkt, und wählen Sie Folgendes aus:

   • Innere In den meisten Fällen möchten Sie einen verbindungspunkt nach innen. Ein nach innen gerichteter Verbindungspunkt zieht die Endpunkte an Verbindern an. Die nach außen gerichteten Verbindungspunkte und die nach innen und außen gerichteten Verbindungspunkte ziehen die Endpunkte an zweidimensionalen Shapes an.
   • Äußere Wenn Sie über eine 2D-Form verfügen, die Sie an eine andere Form kleben möchten, benötigen Sie einen nach außen gerichteten Verbindungspunkt. Ein nach außen gerichteter Verbindungspunkt wird von nach innen gerichteten Verbindungspunkten angezogen.
   • Nach innen & nach außen Wenn Sie über ein Shape verfügen und nicht wissen, wie sie an andere Formen geklebt werden soll, möchten Sie wahrscheinlich einen nach innen & nach außen gerichteten Verbindungspunkt.

Seitenanfang

Ändern der Typs eines Verbinders

Der Verbindertyp kann rechtwinklig, eine gerade Linie oder eine gekrümmte Linie sein. Der Standardverbindungstyp ist rechtwinklig.

1. Wählen Sie den oder die Verbinder aus, den oder die Sie ändern möchten.

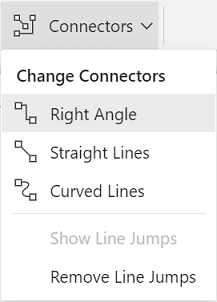

2. Wählen Sie im Menüband die Registerkarte Form und dann Verbinderformat aus.

3. Wählen Sie im Menü Rechter Winkel, Gerade Linien oder Gekrümmte Linien aus:



Anzeigen oder Entfernen von Liniensprüngen für Verbinder

Wenn Sie ein Diagramm bearbeiten und weitere Formen hinzufügen, muss Visio für das Web möglicherweise Liniensprünge erstellen, wenn sich Verbinderlinien kreuzen. Sie können diese Liniensprünge anzeigen oder entfernen.

1. Öffnen Sie das Diagramm zur Bearbeitung.

2. Wählen Sie im Menüband die Registerkarte Form und dann Verbinderformat aus.

3. Wählen Sie im Menü den gewünschten Typ für den Liniensprung aus, wie nachstehend gezeigt:



   Liniensprünge anzeigen



   Liniensprünge entfernen

Ändern des Aussehens von Verbindungslinien und Pfeilen

Sie können die Konturfarbe, den Pfeiltyp und die Stärke der Formatvorlage einer Verbindungslinie ändern:

1. Wählen Sie den oder die Verbinder aus, den oder die Sie ändern möchten.

2. Wählen Sie im Menüband die Registerkarte Form aus, und wählen Sie dann Formkonturaus.

3. Wählen Sie eine Farbe aus dem Katalog aus, oder ändern Sie den Verbindertyp mithilfe der folgenden Optionen:

   Option	Beschreibung
   Gewicht	Passen Sie die Stärke der Verbindungslinie an.
   Strich	Ändern Sie die Linienart: einfarbig, gestrichelt, punktiert oder Kombination.
   Pfeile	Die Pfeilspitzen können Punkte, Pfeile oder nicht vorhanden sein. Sie können gefüllt oder nicht gefüllt sein, und Sie können sich an einem oder an beiden Enden des Verbinders befinden.
