内容に応じてデータを色分けする

Visio Professional では、図形のデータ値に応じて色を設定できます。 これは、値データ グラフィックによる色とも呼ばれます。 図面の図形にデータをインポートした後に、色分けを適用できます。

たとえば、以下の図では ”オフ” のコンピューター図形がすべて赤になっています。 “オン” のコンピューターは緑色になっています。

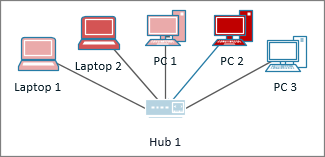

値の範囲に応じて色の濃淡を変えて適用することもできます。 以下の例で、コンピューターは値で色分けされています。 各 CPU の処理能力に応じて色付けされています。 高処理のコンピューターは濃い赤です。 低処理のコンピューターは薄い赤または白です。

値による色分けを設定する

1. [データ グラフィック フィールド] ウィンドウが右側に開いていることを確認します。 開いていない場合は、[データ] タブで [データ グラフィック フィールド] チェック ボックスをオンにします。


2. 次のいずれかの操作を行います。

   • ページ上のすべての図形を変える場合は、図の空白領域をクリックして、すべての図形の選択を解除します。
   • ページ上の特定の図形だけを変える場合は、1 つ以上の図形をクリックして選びます。

3. [データ グラフィック フィールド] ウィンドウで、色分けを適用するデータ フィールドを指定します。

4. 同じウィンドウで、変更するフィールドにチェック マークがあることを確認し、オンにして青色にハイライトされるようにします。

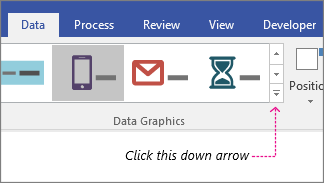

5. [データ] タブで、[データ グラフィック] ギャラリーの下にある下矢印をクリックします。


6. [値によって色分け] で、次のいずれかを選びます。

   • は、"オン"、"オフ"、"オン トラック"、"オフ トラック" などのテキスト値を持つフィールド用です。 上記のプロセスで、テキストがあるフィールドを選んだ場合は、このオプションを選びます。
   • は、パーセンテージや金額などの数値を持つフィールド用です。 上記のプロセスで数値があるフィールドを選んだ場合は、このオプションを選びます。

色分けを設定する

色を適用した後、色がデータを正しく表すように設定が必要な場合があります。

1. 上記の手順 1 ～ 4 に従います。

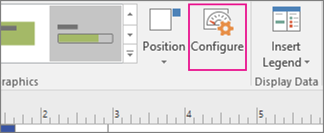

2. [データ] タブで、[構成] をクリックします。


3. 次のいずれかの操作を行います。

   • このオプションを選択した場合: を選択し、インポートしたデータで使用可能な各値の [塗りつぶしの色] を選択します。 図形のテキストを変える場合は、[テキストの色] を選びます。

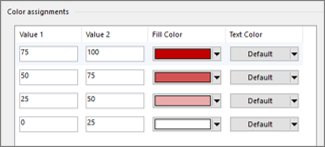

   • このオプションを選択した場合: を選択すると、各塗りつぶしの色に範囲が設定されていることがわかります。 範囲の下限は [値 1] で指定され、上限は [値 2] で指定されます。 それぞれの範囲の [塗りつぶしの色] を選びます。 図形のテキストを変える場合は、[テキストの色] を選びます。


4. 値を修正したい場合は、[値] 列で修正できます。

5. 色の割り当てを追加したい場合は、右にある [挿入] をクリックして新しい値を入力した後、その値の色を選びます。

6. 色の割り当てを削除したい場合は、右にある [削除] をクリックします。
