Naudokite "Surface USB4" doką, kuris jungiamas per USB-C/USB 4, kad prijungtumėte "Surface" prie viso dydžio monitorių, eterneto ryšio, išorinių garsiakalbių ir kitų būtinų priedų. Jis taip pat įkrauna jūsų "Surface" įrenginį iki 65 W galios pralaidumu.
Galima įsigyti iš "Microsoft Store" ir kitų pardavėjų.

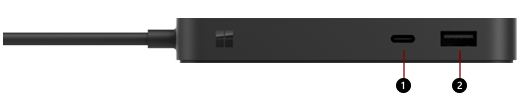

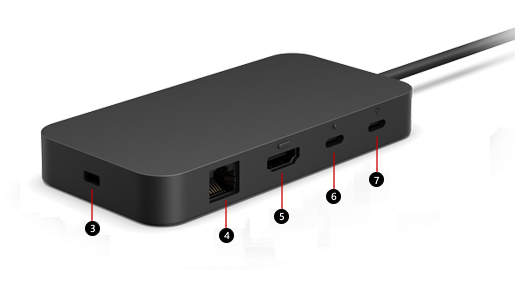

Susipažinkite su "Surface USB4" doku
Pastaba
Jei nesate tikri, kurį doką turite, žr. Atpažinkite savo „Surface Dock“ ir jo funkcijas.
| 1 & 6 | USB-C prievadai (USB4, įjungtas vaizdo ekranas, palaiko įkrovimą, iki 40 Gb/s duomenų perdavimą, 7,5 W) | Prijunkite USB-C priedus prie 1 ir 6 prievadų, nesvarbu, ar prijungiate išorinį 4K monitorių, ar mėgaukitės iki 40 Gbps duomenų perdavimo greičiu, kad greičiau perkeltumėte failus ir vaizdus. Pastaba. "Surface USB4" dokas palaiko išorinius du 4k monitorius per USB-C ir HDMI prievadus ir vieną 8K monitorių per USB-C prievadą. |
|---|---|---|
| 7 | USB-C prievadas (tik PSU) | 7 prievadas skirtas tik įvesties maitinimui. Pridedamas 100 W dėžutėje esantis USB-C maitinimo šaltinis. |
| 2 | USB-A prievadas (-iai) (USB 3.2 Gen 2, iki 10 Gb/s, 7,5 W) | Perkelkite didelius failus į išorinį diską, prijunkite USB spausdintuvą arba ausines, įkraukite priedus ir dar daugiau. |
| 3 | Saugos užrakto lizdas | Saugos sumetimais pritvirtinkite doką prie apsauginio užrakto kabelio, pvz., "Kensington Lock". (Saugos užraktas neįtrauktas) |
| 4 | "Giga" eterneto prievadas (1 Gbit/s) | Norėdami užtikrinti patikimą ir greitą tinklo ryšį, prijunkite "Surface" prie laidinio tinklo naudodami eterneto prievadą. |
| 5 | HDMI 2.1 | Prijunkite doką prie išorinio 4K monitoriaus. Pastaba: "Surface USB4" dokas palaiko (2) 4k monitorius per USB-C ir HDMI prievadus. |
Maitinimo šaltiniai
"„Microsoft“" rekomenduoja toliau nurodytą doko maitinimo šaltinio modelį.
| "Surface" doko modelis | Maitinimo šaltinio modelis | Maitinimo įtampa | perėjimas į įrenginį |
|---|---|---|---|
| "Surface" USB4 dokas | 2106 | 100W (20V 5A) | 65W |
Trečiųjų šalių maitinimo šaltiniai
"Surface" USB4 dokas suderinamas su trečiųjų šalių USB maitinimo tiekimo (PD) maitinimo blokais. Maitinimo blokai, tiekiantys 100 W, įrenginiui tieks 65 W. Pagrindinis kompiuteris turi palaikyti gautą galią; priešingu atveju tiekiama galia bus apribota galia, kurią gali priimti pagrindinis kompiuteris.
Norint užtikrinti, kad jis tiekia pakankamą maitinimą visiems prijungtiems įrenginiams, svarbu suprasti PSU įtampą ir galią. Jei naudojant "Surface" USB4 doką energijos nepakanka, tam tikros funkcijos gali būti išjungtos arba sumažintos. Toliau pateikiama lentelė, vaizduojanti scenarijus, kai "Surface" USB4 dokas gali neveikti prijungtame įrenginyje arba pagrindinis kompiuteris gali neįkrauti.
| Įtampa | Galia (galia) | Įrenginys veikia | Pagrindinis kompiuteris įkrautas |
|---|---|---|---|
| 20V | > 30W | Taip | Taip |
| 15 V arba žemesnė | > 30W | Yes | Ne |
| 20V | < 30W | Ne | Ne |
Suderinamumas su "Surface" įrenginiais
Tolesnėje lentelėje patikrinkite savo "Surface" modelį, kad sužinotumėte, kokios doko funkcijos palaikomos. Jei jūsų "Surface" sąraše nėra, jis nesuderinamas su šiuo doku. Norėdami gauti informacijos, kaip rasti savo "Surface" modelį, eikite į Sužinokite, kurį "Surface" modelį turite.
Informacijos apie įrenginio ir doko palaikomą vaizdo skiriamąją gebą ir atnaujinimo dažnį žr. "Surface" palaikoma išorinio ekrano skiriamoji geba ir atnaujinimo dažniai.
| "Surface" modelis | USB-C duomenų perdavimo sparta |
|---|---|
| "Surface Pro" verslui (12-asis leidimas) "Surface Pro 5G" verslui (12-asis leidimas) „Surface Pro“ (11-asis leidimas) „Surface Pro 10“ verslui "Surface Pro 9" ("Intel" / "Wi-Fi") „Surface Pro 8“ |
Iki 40 Gb/s |
| "Surface Laptop" (8-asis leidimas) „Surface Laptop 5G“ verslui "Surface Laptop" (7 leidimas) „Surface Laptop 6“ verslui „Surface Laptop 5“ |
Iki 40 Gb/s |
| „Surface Laptop Studio“ „Surface Laptop Studio 2“ |
Iki 40 Gb/s |
| "Surface Pro" 12 colių 1-asis leidimas "Surface Pro 9" su 5G „Surface Pro 7+“ „Surface Pro 7“ „Surface Pro X“ |
Iki 10 Gb/s |
| „Surface Laptop“ 13 colių „Surface Laptop 4“ „Surface Laptop 3“ „Surface Laptop Go 3“ „Surface Laptop Go 2“ „Surface Laptop Go“ |
Iki 10 Gb/s |
| „Surface Go 4“ | Iki 10 Gb/s |
"Surface USB4" doko nustatymas
Išpakavę doką, padėkite jį ant savo stalo ten, kur jums patogiau ir palikite visus reikiamus kabelius ir laidus, kad būtų lengviau juos pasiekti. Dabar esate pasirengę jį nustatyti.
Darbo vietos paruošimas ir doko prijungimas
- Įjunkite doko maitinimo AC galą į maitinimo lizdą, tuomet įjunkite kitą galą į maitinimo šaltinio perjungiklį esantį doke.
- Jei norite naudoti laidinį tinklo ryšį, prijunkite tinklo kabelį prie eterneto prievado.
- Prijunkite kompiuterio USB periferinius įrenginius prie USB prievadų.
- Prijunkite monitoriaus vaizdo kabelį per USB-C arba HDMI prievadą, esantį "Surface USB4" doko gale.
- Prijunkite visus būtiniausius USB priedus, pvz., "flash drive", garso priedus, naudodami turimus USB-A ir USB-C prievadus.
Pastaba
Jei nesate prijungę išorinių garsiakalbių, naudodami „Surface“ galite negirdėti garso. Norėdami sužinoti, kaip perjungti į įtaisytuosius garsiakalbius "Surface" įrenginyje, žr . "Surface Dock" arba "Surface" doko trikčių diagnostika.
Prijunkite „Surface“ prie doko
Susitvarkę savo darbo vietą, prijunkite kabelį iš doko prie pagrindinio įrenginio USB4 prievado. Jūsų įrenginys bus įkrautas ir automatiškai prisijungs prie priedų ir periferinių įrenginių, prijungtų prie "Surface USB4" doko.
Monitoriaus nustatymas
Prijungę „Surface“ ir išorinį monitorių prie doko, galite pasirinkti, ką norite rodyti kiekviename ekrane. Štai kaip tai padaryti:
"
> Eiti į pradžios ekraną piktogramos
>
>Išorinio
.Išplėskite parinktį Išplėsti darbalaukį šiame ekrane ir pasirinkite vieną iš toliau nurodytų parinkčių:
Kopijuoti darbalaukį 1 ir 2. Ekranas rodomas dviejuose ekranuose.
Pastaba
Taip pat gali būti rodomos papildomos parinktys, pvz., Dubliuoti darbalaukį 1 ir 3 numeriuose.
Išplėsti darbalaukį iki šio ekrano. Ekranas išplečiamas per du ekranus ir galite vilkti elementus iš vieno ekrano į kitą.
Rodyti tik __. Jūsų ekranas rodomas pasirinktame ekrane, o kitas ekranas yra tuščias.
Pastaba
Norėdami sužinoti daugiau apie monitoriaus nustatymą, žr. " Surface" prijungimas prie išorinio ekrano.
Garso nustatymas
Prijungę "Surface" ir garso įrenginius prie doko, jei yra keli garso įrenginiai, galite pasirinkti įvesties ir išvesties nuostatas. Štai kaip tai padaryti:
"
> Eiti į pradžios ekraną piktogramos >>
.Dalyje Išvestis pasirinkite išvesties įrenginį.
Dalyje Įvestis pasirinkite įvesties įrenginį.
Pastaba
Norėdami sužinoti daugiau apie garso nustatymą "Surface", eikite į "Surface" garso, garsumo ir garso priedų skiltį.
Gaukite naujausius „Surface“ ir „Windows“ naujinimus
Norėdami užtikrinti, kad „Surface“ veiktų tinkamai, gaukite naujausius naujinimus. Daugiau informacijos rasite " Surface" tvarkyklių ir programinės-aparatinės įrangos atsisiuntimas. Atnaujinant įsitikinkite, kad jūsų "Surface" prijungtas prie "Surface Dock" ir jam tiekiamas maitinimas.
Norėdami gauti daugiau informacijos apie tai, kaip atnaujinti „Surface Dock“, eikite į „Surface Dock“ atnaujinimas.
Kur įsigyti
"Surface" dokus ir kitus priedus galima įsigyti iš "Microsoft Store" ir kitų pardavėjų.
Pastaba
Jei jūsų regione "Microsoft Store" nepasiekiama, "Surface" taip pat rasite šiuose pardavėjuose.
