Legge til og koble sammen figurer i Visio

Gjelder for
Visio Professional 2024 Visio Standard 2024 Visio Professional 2021 Visio Standard 2021 Visio Professional 2019 Visio Standard 2019 Visio Professional 2016 Visio Standard 2016

Legge til en figur

  1. Velg en kategori i Figurer-ruten:
    Flere figurer, Hurtigfigurer,...
  2. Merk en figur, og dra den til tegnesiden.

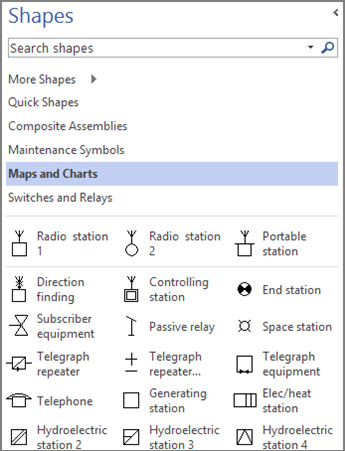

Skjermbilde av Figurer-ruten for et elektroteknikkdiagram.

Legge til og automatisk koble sammen figurer

  1. Pek på en figur til pilene for AutoConnect vises rundt figuren.
    Hvis du ikke ser piler for automatisk tilkobling, velger du Vis>automatisk tilkobling.
  2. Pek på pilen som peker i retningen der du vil legge til en figur, og velg en figur fra miniverktøylinjen.
    Hvis du vil ha en figur som ikke er på miniverktøylinjen, drar du en figur fra Figurer-ruten til AutoConnect-pil.

Skjermbilde av Figurer-ruten og en diagramside som viser en figur, piler for automatisk tilkobling og miniverktøylinjen.

Koble sammen figurer

  1. Velg Home>Connector.
  2. Dra en kobling fra en figur til en annen.
  3. Når du er ferdig, velger du Pekeverktøy.

Koblingsverktøyet kobles til figurer med en punktkobling i hver ende.

Legge til tekst i figurer

  1. Merk figuren.
  2. Skriv inn teksten.
  3. Når du er ferdig klikker du utenfor figuren, eller trykker på ESC.

Skjermbilde av to figurer på en diagramside. Én figur er aktiv for tekstoppføring.
