Richtlijnen voor afdrukken in 3D voor pengrepen met Surface Slim Pen

In deze instructies wordt uitgelegd hoe u de adaptieve pengrepen afdrukt op een FDM-printer. FDM is een veelgebruikte 3D-printmethode die thermoplastisch filament smelt en laag voor laag neerlegt om een object te bouwen. Veel voorkomende FDM-printermerken zijn Bambu Lab, Creality 3D, Prusa en FlashForge.

Aanbevelingen voor materiaal

  • PLA (polymelkzuur)
  • ABS (acrylonitril-butadieen-styreen)
  • PETG (gemodificeerd polyethyleentereftalaatglycol)
  • Nylon

Printer instellen

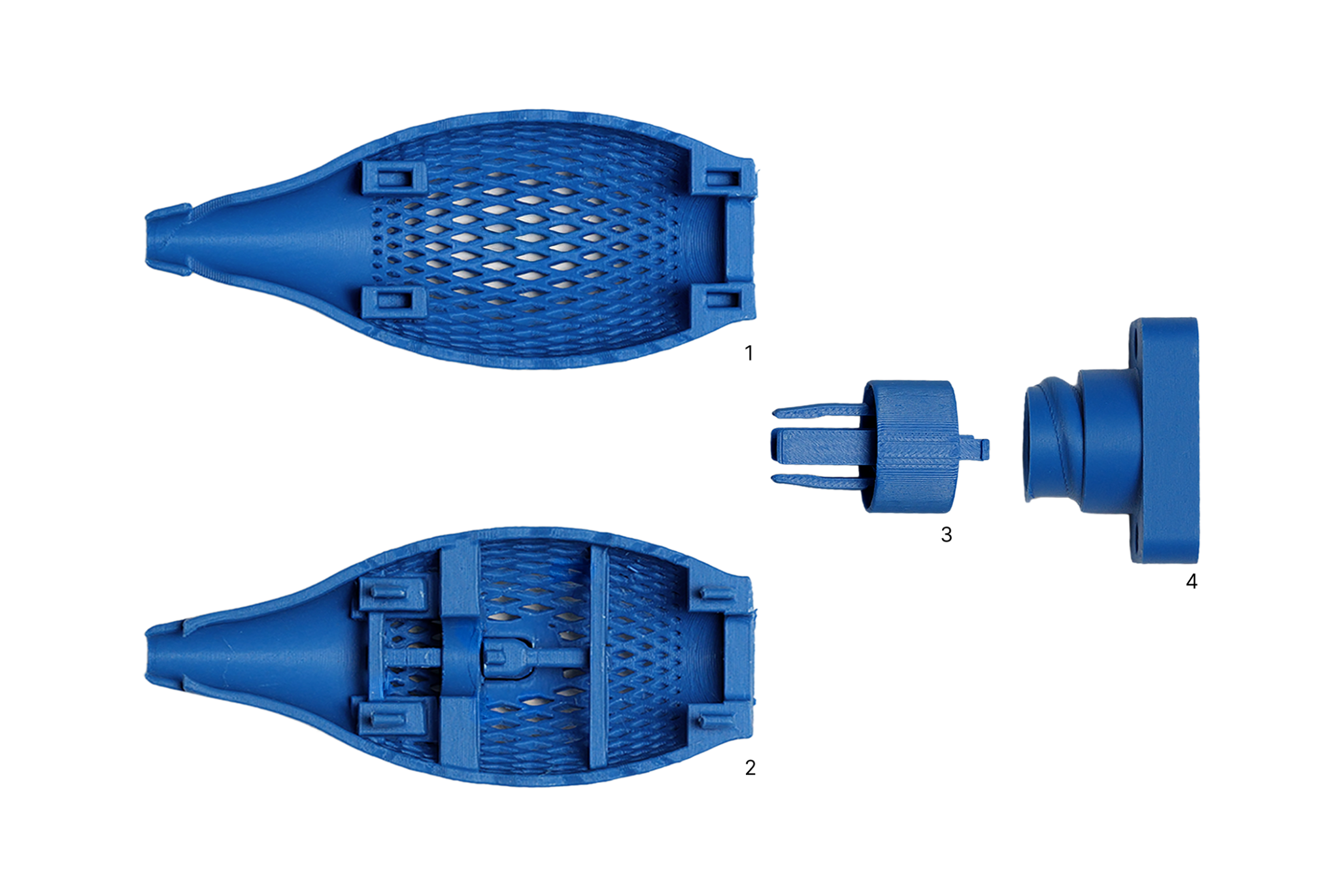

Er zijn 3 delen per grip en 1 deel per dop zoals weergegeven in de onderstaande afbeelding:

Afgedrukte Surface Slim Pen-grip montageonderdelen met het label 1, 2, 3 en 4.

  • Deel 1 = Grip aan de achterkant
  • Deel 2 = Handgreep aan de voorkant
  • Deel 3 = Topper

Printergegevens:

  • Mondstuk maat: 0,4 mm
  • Laaghoogte: 0,2 mm

Afdrukinstellingen:

  • Wandlussen: 2
  • Bovenste schaallagen: 5
  • Onderste schaallagen: 5
  • Vulling: 15% Raster
  • Ondersteuningstype: boom
  • Drempelhoek: 30

Als u het 3MF-bestand downloadt, kunt u deze stap overslaan omdat voor het bestand al de juiste afdrukstand is ingesteld.

Oriëntatie per onderdeel:

  • Achterhandgreep: Verticaal, ondersteboven, met 30 graden achterover kantelen
  • Voorste handgreep: Verticaal, ondersteboven, met 30 graden kanteling naar achteren
  • Topper: horizontaal, op raaklijn
  • Cap: Verticaal, ondersteboven

Hier ziet u een voorbeeld van de uiteindelijke indeling:

Opmerking

Bij de 3MF bestanden zit een 2e topper als extra. In deze afbeelding ziet u ook 2 caps. De cap-bestanden zijn beschikbaar als afzonderlijke download.

Bedrukte Surface Slim Pen-greeponderdelen en -doppen met het label Voorgreep, Achtergreep, Topper en Dop.

Ondersteuningsmateriaal verwijderen

Verwijder na het printen de onderdelen van het printbed. Mogelijk hebt u een hulpmiddel voor schrapen nodig.

Een hand verwijdert de bedrukte Surface Slim Pen-greeponderdelen van het printbed.

Wanneer u de afdrukken verwijdert, verwijdert u het ondersteuningsmateriaal voordat u de onderdelen monteert. Voor deze taak heb je een pincet of een punttang nodig.

Een pincet wordt gebruikt om ondersteuningsmateriaal te verwijderen uit een geprint Surface Slim Pen-greeponderdeel.

Deel 2 heeft complexere steunen en verschillende kleine functies die zorg vereisen. Verwijder de vier kleine paaltjes of de H-vormige balken rond de knop niet.

Twee weergaven van een afgedrukt Surface Slim Pen-greepgedeelte met de ondersteuningsstructuren en kleine functies.

Assembly

Neem de onderdelen 1 en 2, lijn de vier drukknopen en sleuven uit en druk de onderdelen tegen elkaar.

Twee helften van een afgedrukte Surface Slim Pen-greep worden tegenover elkaar gehouden voor uitlijning.

Neem deel 3, lijn de drukknopen uit met de sleuven op deel 1 en 2 en druk ze samen.

Boven op deel 3, de topper, van de Surface Slim Pen-grip wordt een dop geplaatst.

Druk de dop af. Plaats de dop op deel 3.

Een hand draait de dop linksom om deze los te maken.

Draai één draai met de klok mee om het strakker te maken. Draai vervolgens tegen de klok in om één keer los te draaien. De dop moet nu gevangen blijven in het bovenste gedeelte.

Een hand draait de dop met de klok mee om deze strakker te zetten.

Schuif de Surface Slim Pen in de handgreep met de dop losgemaakt. Zorg ervoor dat de knoppen zich aan dezelfde kant bevinden.

Surface Slim Pen wordt in de houder geschoven met de dop losgemaakt.

Draai de dop rechtsom om de pen strakker vast te houden.

Een hand draait de dop rechtsom om de Surface Slim Pen strakker vast te houden.

Opmerking

De pendoppen zijn zo ontworpen dat u ze met één hand kunt draaien met behulp van de rand van de tafel.

Een hand gebruikt de rand van een tafel om met één hand aan de dop te draaien.

De pen zit nu stevig vast in de grip. Als u de pen wilt verwijderen, draait u de dop linksom en trekt of schudt u de pen eruit.

De Surface Slim Pen zit stevig in de afgedrukte handgreep.

Disclaimer: Druk niet op de knop als de pen niet in de greep is.
