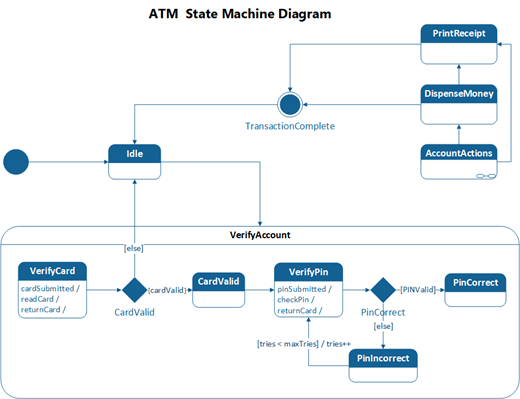

U kunt een UML-statusmachinediagram maken om het gedrag van een deel van een ontworpen systeem weer te geven.
Hoe een object op een gebeurtenis reageert, is afhankelijk van de status waarin het object zich bevindt. Een toestandsmachinediagram beschrijft de reactie van een object op stimuli van buitenaf. Het object kan een computerprogramma, apparaat of proces zijn.
Open eerst het diagram van de UML-statusmachine , dat wordt geleverd met het stencil van de toestandsmachine met shapes die voldoen aan de standaard UML 2.5 of 2.0, afhankelijk van uw versie van Visio.
- Start Visio. Als er al een bestand is geopend, klikt u opNieuwbestand>.
- Typ
UML state machinein het zoekvak . - Selecteer het UML-statusmachinediagram .
- Selecteer in het dialoogvenster de opties Metrische eenheden of Amerikaanse eenheden.
- Selecteer Maken.
- Het diagram wordt geopend. U ziet het venster Shapes naast het diagram. Als dit pictogram niet wordt weergegeven, gaat u naarTaakvenstersweergeven> en controleert u of Shapes is geselecteerd. Als het venster nog steeds niet wordt weergegeven, klikt u aan de linkerkant op de knop Het venster Shapes uitvouwen .
- Controleer op het tabblad Weergave of het selectievakje Verbindingspunten is ingeschakeld. Er worden dan gegevenspunten weergegeven wanneer u shapes gaat verbinden.
- Sleep nu de shapes die u in een diagram wilt opnemen van het venster Shapes naar de pagina. Als u een tekstlabel wilt wijzigen, dubbelklikt u op het label.
