Een HVAC-plan maken in Visio

Van toepassing op
Visio Professional 2024 Visio Professional 2021 Visio Professional 2019 Visio Professional 2016

Gebruik de sjabloon HVAC-plan om verwarmings-, ventilatie- en koelkanalen aan te leggen. Je kunt HVAC-plattegronden maken op een lege pagina of als een laag in een bestaande plattegrond.

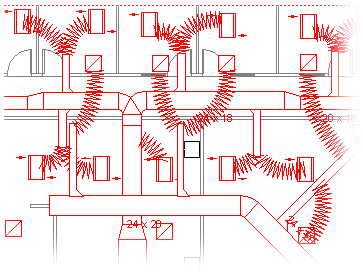

HVAC-plan met kanalen voor verwarmings-, ventilatie- en airconditioningsystemen

  1. Open Visio.

  2. Start een HVAC-plan op een van de volgende manieren:
    Als nieuwe tekening

    • Klik in de sjabloon of categorie Plattegronden en grondplannen op HVAC-plan>maken.
      Standaard wordt met dit tekentype een tekenpagina op schaal geopend in de liggende afdrukstand Brede pagina . U kunt de pagina-, liniaal- en rasterinstellingen op elk gewenst moment wijzigen.

    Als een laag in een CAD-plattegrond

    1. Maak een nieuwe HVAC-plantekening . Volg hiervoor de stap in de vorige sectie.

    2. Klik op het tabblad Invoegen op CAD-tekening.

    3. Ga in het dialoogvenster AutoCAD-tekening invoegen naar het CAD-bestand, selecteer dit en klik op Openen.

    4. Klik op OK om de grootte en schaal van de CAD-tekening te accepteren.

      Opmerking

      Als de tekenschaal van de CAD-tekening afwijkt van de schaal van de tekenpagina, wordt u gevraagd of u de schalen wilt overnemen of verder wilt gaan zonder deze te wijzigen.

    5. Nadat u de tekening hebt ingevoegd, kunt u de grootte wijzigen, de schaal wijzigen of de tekening verplaatsen. U kunt ook de Visio-laag met de CAD-tekening vergrendelen. Zie Laageigenschappen AutoCAD wijzigen voor meer informatie.

      Tip

      Als u de eigenschappen van een ingevoegde CAD-tekening wilt wijzigen (bijvoorbeeld om de schaal of de beveiligingsinstellingen te wijzigen), klikt u met de rechtermuisknop op de tekening, wijst u CAD-tekenobject aan en klikt u op Eigenschappen.

    Als een laag in een bestaande Visio-plattegrond

    1. Zoek in Visio de bestaande plattegrondtekening die u wilt gebruiken.

      Tip

      U kunt de bestaande lagen van een tekening vergrendelen, zodat u ze niet per ongeluk wijzigt wanneer u er een nieuw ontwerp overheen maakt. Zie Laageigenschappen AutoCAD wijzigen voor meer informatie.

  3. Sleep in het deelvenster Shapes van Aircokanalen de kanaalwerkshapes naar de tekenpagina.

  4. Wijzig het formaat van de vormen van het kanaalwerk.
    Het formaat wijzigen door uit te rekken

    1. Wijzig het formaat van de lengte of breedte van het kanaal door de selectiegrepen te verslepen.
    2. Wijzig de afmetingen van kanalen of wijzig de hoeken van aftakkingen door de besturingsgrepen te verslepen.
      Als u een tip wilt weergeven waarmee wordt beschreven wat een besturingsgreep op een geselecteerde shape doet, plaatst u de aanwijzer op de greep.

    Het formaat wijzigen door afmetingen in te voeren

    1. Klik met de rechtermuisknop op de kanaalshape en klik vervolgens op Eigenschappen.
    2. Pas in het dialoogvenster Shapegegevens een van de beschikbare dimensies aan en klik vervolgens op OK.
  5. Verbind kanaalwerkvormen.

    1. Plaats de eerste kanaalwerkshape op de tekening.

    2. Klik en sleep een verbindingspunt op de tweede kanaalshape.

      Opmerking

      De aanwijzer moet zich boven of in de buurt van het verbindingspunt bevinden dat u wilt verbinden met de eerste shape, zoals wordt weergegeven in de afbeelding.
      Pointer on or near a connection point that will be connected to a Junction duct shape

    3. Laat de muisknop los wanneer de verbindingspunten op beide shapes worden weergegeven als een groen vierkantje.
      Kanaalwerkshapes worden automatisch gedraaid, komen overeen met de grootte van het kanaal waarop ze worden aangesloten en worden aan elkaar gelijmd, zoals wordt weergegeven in de afbeelding.
      Straight ductwork shape connected to a Junction duct shape

    4. Herhaal stap 2 en 3 om door te gaan met het verbinden van vormen van kanalen.

      Tip

      Als u verbindingspunten wilt weergeven of verbergen, klikt u in het menu Beeld op Verbindingspunten.

  6. Voeg een label toe aan vormen voor kanalen. Dubbelklik op de shape en begin de labeltekst in het tekstvak te typen.
    Voeg een label toe met de kanaalgrootte

    1. Klik met de rechtermuisknop op de kanaalshape en klik vervolgens op Kanaalgrootte weergeven.

      Opmerking

      Het diametersymbool (Ø) wordt automatisch toegevoegd aan het label van ronde kanalen.

    2. Verplaats een label door de besturingsgreep van het label te slepen.

  7. Geef in de tekening de locaties aan van registers, roosters, diffusors en andere shapes voor HVAC-apparatuur.

    1. Sleep shapes van registers, roosters en diffusors naar kanalen of naar de tekenpagina en verbind ze met het kanaalwerk via een flexkanaal.

    2. Sleep shapes van HVAC-apparatuur naar kanalen.

      Opmerking

      Vormen van registers, roosters en diffusors en HVAC-apparatuur zijn schematische symbolen en kunnen niet draaien of lijmen op kanalen.

Tip

U kunt bepaalde shapes voor kanalen configureren door er met de rechtermuisknop op te klikken en vervolgens op een opdracht in het snelmenu te klikken. U kunt bijvoorbeeld een recht kanaal wijzigen van rechthoekig in rond en de kanaalgrootte weergeven of verbergen.
