Kolorowanie kształtów zgodnie z danymi

W programie Visio Professional można kolorować kształty w zależności od wartości danych. Jest to również nazywane kolorem według wartościgrafiki związanej z danymi. Kolorowanie można stosować po zaimportowaniu danych do kształtów na rysunku.

Na przykład na poniższej ilustracji wszystkie kształty komputerów, które mają wartość „Wyłączony”, mają kolor czerwony. Komputery o stanie „Włączony” mają kolor zielony.

Kształty komputerów w różnych kolorach

Uwaga

Chociaż w programie Visio kolorowanie według wartości jest nazywane grafiką związaną z danymi, ta opcja nie powoduje wyświetlania żadnych dodatkowych grafik ani symboli obok kształtów. Zamiast tego po prostu wypełnia kształt kolorem zgodnie z jego danymi.

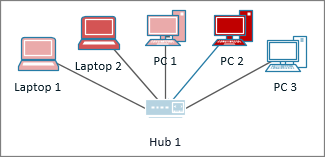

Możesz również stosować różne odcienie kolorów w zależności od zakresu wartości. W poniższym przykładzie komputery są pokolorowane według wartości. Ich kolor zależy od obciążenia procesora. Komputery o wysokim obciążeniu są ciemnoczerwone. Te o niższym obciążeniu mają jaśniejszy odcień czerwonego lub nawet są białe.

Komputery w różnych kolorach

Konfigurowanie kolorowania według wartości

  1. Upewnij się, że po prawej stronie jest otwarte okienko Pola grafiki związanej z danymi. Jeśli nie jest ono otwarte, na karcie Dane kliknij, aby zaznaczyć pole wyboru Pola grafiki związanej z danymi.
    Karta Dane, pole wyboru Pola grafiki związanej z danymi

  2. Wykonaj jedną z następujących czynności:

    • Jeśli chcesz zmienić wszystkie kształty na stronie, kliknij puste miejsce na diagramie, aby usunąć zaznaczenie wszystkich zaznaczonych kształtów.
    • Jeśli chcesz zmienić tylko niektóre kształty na stronie, zaznacz je kliknięciami.

  3. W okienku Pola grafiki związanej z danymi wskaż pole danych, które chcesz pokolorować.

  4. W tym samym okienku upewnij się, że pole, które chcesz zmienić, ma znacznik wyboru i zaznacz je, aby zostało wyróżnione kolorem niebieskim:
    Okienko Grafika związana z danymi, zaznaczone i wybrane pole Ukończono %

  5. Na karcie Dane kliknij strzałkę w dół w dolnej części galerii Grafika związana z danymi.
    Karta Dane, przycisk Galeria grafik związanych z danymi

  6. W obszarze Kolorowanie według wartości wybierz jedną z następujących opcji:

    • Ta opcja przycisku Kolor według wartości dla wartości unikatowych dotyczy pól o wartościach tekstowych, takich jak "Włączone", "Wyłączone", "Według harmonogramu", "Poza śledzeniem" i tak dalej. W powyższym procesie, jeśli wybrano pole z tekstem, wybierz tę opcję.
    • Ta opcja przycisku Kolor według wartości dla zakresu liczb jest przeznaczona dla pól zawierających wartości liczbowe, takie jak wartości procentowe lub kwoty. Wybierz tę opcję, jeśli wcześniej w procesie wybrano pole zawierające liczby.

Konfigurowanie kolorowania

Po zastosowaniu koloru może być konieczne skonfigurowanie kolorów w celu prawidłowego reprezentowania danych.

  1. Wykonaj kroki od 1 do 4 powyżej.

  2. Na karcie Dane kliknij pozycję Konfiguruj.
    Karta dane, przycisk Konfiguruj

  3. Wykonaj jedną z następujących czynności:

    • Jeśli wybrano tę opcję: Przycisk Kolor według wartości dla unikatowych wartości , wybierz kolor wypełnienia dla każdej z możliwych wartości w zaimportowanych danych. Aby zmieniać także tekst kształtu, wybierz Kolor tekstu.
      Menu Przypisania kolorów dla pozycji Wyłączone i Włączone

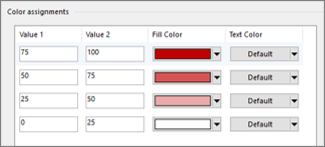

    • Jeśli wybrano opcję: Przycisk Kolor według wartości dla zakresu liczb , zobaczysz, że każdy kolor wypełnienia ma zakres. Dolna wartość zakresu jest określana w polu Wartość 1, a górna — w polu Wartość 2. Wybierz Kolor wypełnienia dla każdego z zakresów. Aby zmieniać także tekst kształtu, wybierz Kolor tekstu.
      Menu Przypisania kolorów dla zakresów liczb

  4. W razie potrzeby możesz poprawić wartości w kolumnie Wartość.

  5. Aby dodać więcej przypisań kolorowania, kliknij polecenie Wstaw po prawej stronie, wpisz nowe wartości i wybierz dla nich kolory.

  6. Aby usunąć przypisania kolorowania, kliknij polecenie Usuń po prawej stronie.
