Um gráfico pareto ou histograma ordenado contém ambas as colunas ordenadas por ordem descendente e uma linha que representa a percentagem total cumulativa. Os gráficos de pareto destacam os maiores fatores em um conjunto de dados e são considerados uma das sete ferramentas básicas de controle de qualidade, pois com eles é fácil ver os problemas mais comuns.
Criar um gráfico de pareto
Escolha os dados. Normalmente, você seleciona um coluna contendo texto (categorias) e uma com números. Em seguida, um gráfico de pareto agrupa as mesmas categorias e soma os números correspondentes.
Se selecionar duas colunas de números, em vez de uma de números e uma das categorias de texto correspondentes, o Excel irá traçar os seus dados em classes, tal como um histograma. Assim, você pode ajustar esses compartimentos.

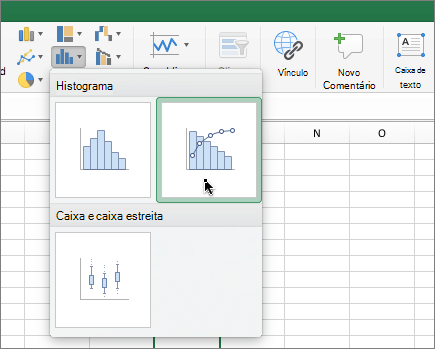

Clique em Inserir>Inserir Gráfico de Estatística e, em seguida, em Histograma, selecione Pareto.
Também pode utilizar o separador Todos os Gráficos em Gráficos Recomendados para criar um gráfico Pareto (clique no separador Inserir>Gráficos> RecomendadosTodos os Gráficos.
Dica
Utilize os separadores Estrutura e Formatar para personalizar o aspeto do gráfico. Caso não veja essas guias, clique em qualquer lugar no gráfico de pareto para adicionar as Ferramentas de Gráfico à faixa de opções.
Configurar compartimentos
Clique com o botão direito do rato no eixo horizontal do gráfico, >Formatar>Opções do Eixo do Eixo.
Use as informações abaixo para selecionar as opções desejadas no painel de tarefas Formatar Eixo.
Por Categoria A predefinição quando os dados e o texto são desenhados. As categorias de texto são desenhadas no eixo horizontal e grafadas por ordem descendente.
Dica
Para contar o número de aparições das cadeias de texto, adicione uma coluna e preencha-a com o valor "1"; em seguida, plote o gráfico de pareto e defina os compartimentos para Por Categoria.
Automático Esta é a predefinição para gráficos Pareto desenhados com uma única coluna de dados. A largura do contentor é calculada com a regra de referência normal do Scott.
Largura do compartimento Insira um número decimal positivo para o número de pontos de dados em cada intervalo.
Número de discretizações Introduza o número de discretizações para o gráfico Pareto (incluindo as classes de capacidade excedida e de subfluxo). A largura do compartimento será ajustada automaticamente.
Capacidade de capacidade excedida Selecione a caixa para criar uma classe para todos os valores acima do número na caixa correspondente. Para alterar esse valor, insira um número decimal na caixa.
Classe de fluxo inferior Selecione a caixa para criar uma classe para todos os valores abaixo ou iguais ao número na caixa correspondente. Para alterar esse valor, insira um número decimal na caixa.
Fórmulas utilizadas para criar histogramas no Excel 2016
Regra normal de referência de Scott:
A regra de referência normal de Scott tenta minimizar o preconceito na variância do gráfico Pareto em comparação com o conjunto de dados, ao mesmo tempo que assume dados distribuídos normalmente.
Compartimento excedente
do Contentor de Capacidade Excedida
