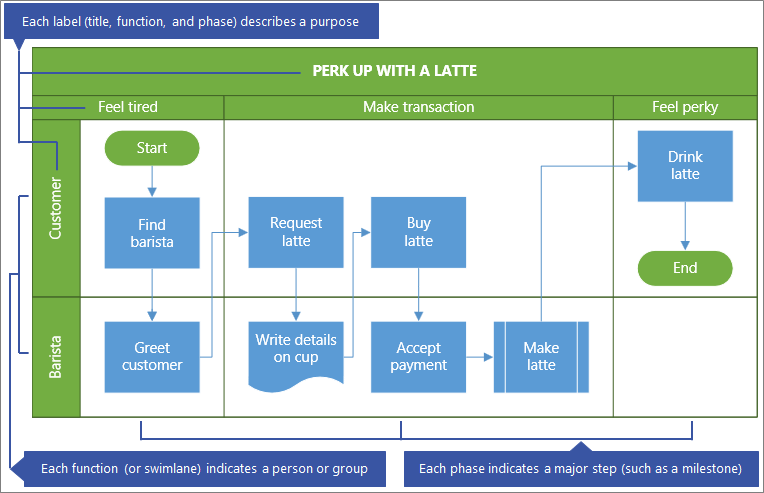

Um fluxograma multifuncional revela quem faz o quê e quando num diagrama de grelha organizado em secções. Vai além de um fluxograma básico para mostrar as relações entre funções (como um interveniente ou departamento) e fases (como marcos) num processo.
Antes de começar
Crie o diagrama para edição. Para obter mais informações, consulte Ver, criar e editar um diagrama no Visio para a Web.

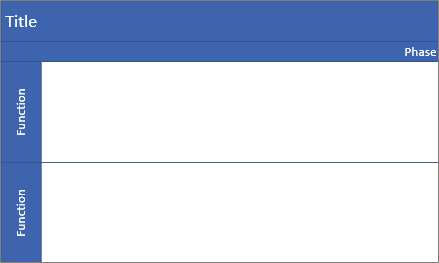

Na Galeria, desloque-se para baixo até à linha Fluxograma Multifuncional e, em seguida, selecione Criar. O modelo é aberto com duas funções e uma fase.
Em alternativa, pode abrir diagramas de arranque, como o Processo de Aprovação de Crédito ou o Processo de Planeamento de Eventos, o que poderá adequar-se melhor às suas necessidades.
Decidir a orientação do fluxograma
A orientação predefinida é horizontal e utiliza as formas Pista de Diagrama e Separador. No entanto, pode alterar a orientação para vertical ao eliminar o diagrama predefinido e, em seguida, adicionar as formas Pista de Diagrama (vertical) e Separador (vertical ).
NotaDepois de começar, não pode converter automaticamente de uma orientação para outra.
Adicionar uma pista de diagrama ou uma fase
- Na paleta Formas, na região dos separadores Formas, selecione Formas de FluxoGrama MultifuncionalÍcone formas
. - Arraste a forma pista de diagrama da
ou Forma separador
e largue-as no diagrama multifuncional.
Certifique-se de que as formas são largadas na parte superior do diagrama.
Alterar o texto da etiqueta
- Faça duplo clique no texto que contém Título, Função ou Fase.
O Visio Online muda para a edição de texto e pode ampliar a forma. - Introduza texto que descreva o objetivo de cada componente. As etiquetas de função são sempre verticais na orientação.
- Para parar de adicionar texto, clique fora da forma ou pressione Esc.
O Visio Online restaura a vista original se esta for ampliada automaticamente quando começou a escrever.
Nota Não é possível rodar o texto da etiqueta.
Adicionar formas de fluxograma
- Na paleta Formas, na região dos separadores Formas, selecione Formas de Fluxograma Básicasícone de
. - Criar o diagrama de fluxograma. Para obter mais informações, consulte Adicionar e ligar formas no Visio para a Web.
- À medida que cria o diagrama do processo, certifique-se de que as formas estão completamente localizadas na secção de pista de diagrama e fase correta. Para obter mais informações, consulte Selecionar, copiar e mover formas no Visio para a Web.
Redimensionar uma pista de diagrama ou fase
Poderá querer ajustar o tamanho de uma pista de diagrama ou fase, especialmente se o processo aumentar.
- Para redimensionar a forma Pista de Diagrama, selecione a etiqueta Pista de Diagrama e, em seguida, arraste as alças para a esquerda, direita, superior ou inferior.
- Para redimensionar a forma Separador, selecione a etiqueta Fase e, em seguida, arraste as alças para a esquerda ou para a direita.
Mover uma pista de diagrama ou fase
Pode querer mover uma pista de diagrama ou uma fase para organizar melhor as formas no processo.
- Para mover uma forma pista de diagrama, arraste a etiqueta para uma nova localização. Certifique-se de que larga a forma na parte superior do diagrama.
As formas dentro da pista de diagrama movem-se com ela. - Embora não possa mover uma forma separador, pode eliminá-la e, em seguida, adicionar uma nova numa localização diferente.
Eliminar uma pista de diagrama ou uma fase
- Selecione a etiqueta da forma Pista de Diagrama ou da forma Separador e, em seguida, prima DELETE.
Todas as formas dentro da pista de diagrama ou fase também são eliminadas.
Sugestão Para guardar as formas, mova-as completamente para fora do diagrama multifuncional antes de eliminar a forma pista de diagrama ou a forma Separador.
