Adicionar e conectar formas no Visio

Aplica-se a
Visio Professional 2024 Visio Standard 2024 Visio Professional 2021 Visio Standard 2021 Visio Professional 2019 Visio Standard 2019 Visio Professional 2016 Visio Standard 2016

Adicionar uma forma

  1. Selecione uma categoria no painel Formas:
    Mais Formas, Formas Rápidas, etc.
  2. Selecione uma forma e arraste-a para a página de desenho.

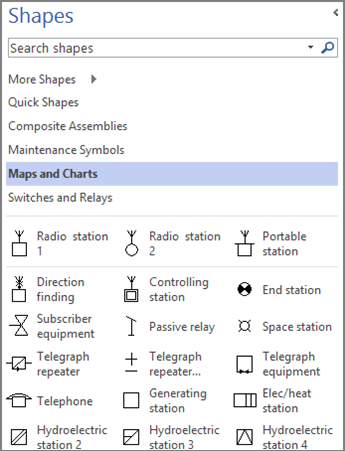

Captura de tela do painel de Formas de um diagrama de Engenharia Elétrica.

Adicionar e conectar formas automaticamente

  1. Aponte para uma forma até que as setas Conexão Automática apareçam ao redor da forma.
    Caso não veja as setas de Conexão Automática, selecione Visualizar>Conexão Automática.
  2. Aponte para a seta que aponta na direção que você deseja adicionar uma forma e selecione uma forma na minibarra de ferramentas.
    Se quiser uma forma que não está na minibarra de ferramentas, arraste uma forma do painel Formas para uma seta Conexão Automática.

Captura de tela do painel de Formas e uma página de diagrama exibindo uma forma, as setas de Conexão Automática e mini barra de ferramentas.

Conectar formas

  1. Selecione Conector Principal>.
  2. Arraste um conector de uma forma para outra.
  3. Quando terminar, selecione a ferramenta Ponteiro.

A ferramenta Conector se conecta às formas com uma conexão de ponto em cada extremidade.

Adicionar texto a uma forma

  1. Selecione a forma.
  2. Digite o texto.
  3. Quando terminar, clique fora da forma ou pressione Esc.

Captura de tela das duas formas em uma página de diagrama. Uma forma está ativa para entrada de texto.
