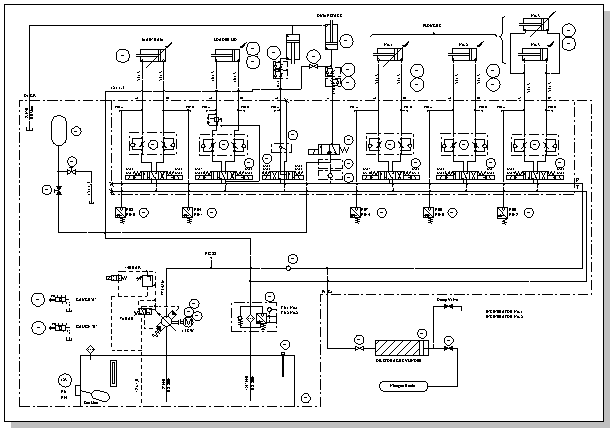

Criar um diagrama de sistema de controle hidráulico ou pneumático

Crie diagramas de energia fluida em Visio Professional ou Visio Plano 2 para documentar sistemas de controlo hidráulico ou pneumático, como os utilizados em sistemas de automatização de fábrica, máquinas pesadas ou sistemas de suspensão de automóveis.

1. Clique em Criaçãode Energia > deFluidosdeEngenharia> deModelos>.
   Este tipo de desenho abre uma página de desenho sem escala na orientação horizontal . Você pode alterar essa configuração a qualquer momento.

2. Arraste as formas de equipamento e válvula para a página de desenho.
   Pode configurar muitas formas ao clicar com o botão direito do rato nas mesmas.

3. Ligue componentes através da ferramenta Conexão ou formas de Conexões .
   Utilizar a ferramenta Conector

   1. No separador Base, no grupo Ferramentas, clique em Conector de .
   2. Arraste de um ponto de conexão na primeira forma para um ponto de conexão na segunda forma.
      Para obter mais informações sobre como utilizar conexões, consulte Adicionar conexões entre formas.

   Utilizar formas de conexão

   1. Arraste uma forma de conexão para a página de desenho.
   2. Coloque o ponto de início da conexão na forma principal (a forma a partir da qual se está a ligar). Coloque o ponto final da conexão na forma subordinada (a forma à qual se está a ligar).

4. Adicione texto às formas ao selecionar a forma e escrever.
   A maioria das formas de energia fluidas tem uma alça de controlo que pode arrastar para reposicionar texto.

5. Adicione notas de aviso e outras notas de referência. Para obter mais informações, consulte Anotar um diagrama com notas de aviso.

6. As formas podem ter dados de formas. Pode introduzir dados da forma e adicionar novos dados a uma forma. Para fazer isso:

   1. Clique com o botão direito do rato na forma e selecioneDados da Forma de Dados>.
   2. No painel Dados da Forma , clique em cada campo de dados e escreva ou selecione um valor.
