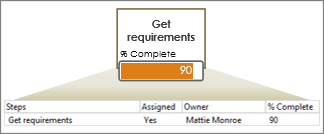

В Visio профессиональный можно импортировать данные в фигуры. После того как вы импортируете и свяжете данные, Visio применит к фигурам рисунки, связанные с данными. Графика данных визуализирует базовые данные фигуры.
Примечание
Прежде чем выполнять инструкции в этой статье, нужно понимать основные принципы импорта данных и импортировать данные в фигуры.
Рисунки, связанные с данными

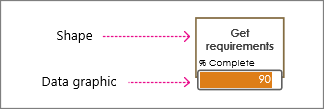

Часто при импорте Visio определяет тип данных, связанных с фигурой, и применяет соответствующий рисунок. В приведенном ниже примере Visio обнаружил, что поле %Complete содержит проценты, поэтому оно применило рисунок панели данных к фигуре, обозначающей ход выполнения.

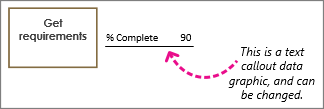

Однако вам может потребоваться изменить рисунок. Например, возможно, вы хотите, чтобы вместо гистограммы отображался метр. Или в следующем примере вы можете увидеть, что Visio применил рисунок данных выноски текста. Вы можете заменить ее гистограммой или значком и даже раскрасить фигуру с учетом какого-либо значения.
Какой тип рисунка, связанного с данными, вы хотите использовать?
Наборы значков
Наборы значков хорошо показывают проценты и ход выполнения. Однако эти графические данные более компактны и часто меньше по размеру. Некоторые наборы значков хорошо подходят для отображения символов для определенных состояний. Например, зеленый значок может представлять фигуру в хорошем состоянии, желтый — в относительно хорошем, а красный значок может указывать на проблему. Наборы значков также хорошо подходят для отображения значений "Да/Нет".
Дополнительные сведения см. в разделе Использование наборов значков.
Цветовые фигуры на основе базовых данных

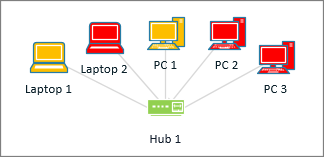

Хотя Visio ссылается на "Цвет по значению" как рисунок данных, этот параметр не отображает дополнительные "графики" или символы рядом с фигурами. Вместо этого эта функция заполняет фигуру цветом в соответствии с ее данными. Например, на приведенном выше рисунке все фигуры компьютеров со значением "Off" выделены красным цветом. Включенные компьютеры обозначены зеленым цветом.
Дополнительные сведения см. в разделе Цвет фигур в соответствии с их данными.
Текстовые выноски

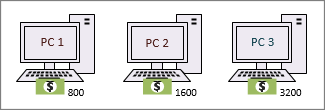

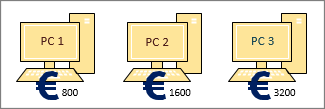

Графики данных выноски текста (не путать с фигурами выноски) похожи на текстовые метки. Их можно использовать для простого отображения данных в виде текста. Кроме того, они могут отображать текст и другие символы, связанные с данными, например символы валюты.
Дополнительные сведения см. в разделе Использование графики данных с выносками текста.
Гистограммы

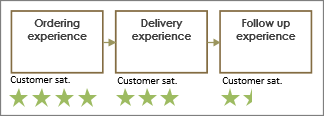

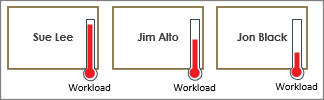

Гистограммы хорошо подходят для представления процентных значений, оценок, хода выполнения, показателей и значений количества. Если они назначены нескольким фигурам, вы сможете сравнивать символы и выявлять возможные проблемы.
Дополнительные сведения см. в статье Использование гистограмм.
