Bağlayıcılarla düzenleme ve çalışma konusunda birçok esnekliğe sahipsiniz. Çizginin rengini, kalınlığını, stilini ve eğriliğini düzenleyebilir, uç noktaların ve okların görünümünü denetleyebilir, bağlayıcıları eğri, açılı veya düz yapabilir ve çeşitli yollarla bağlantı noktalarını yönetebilirsiniz.
İpucu
Giriş sekmesinin Araçlar grubu Visio’yu farklı bir duruma veya moda sokar ve bu da bazen kafa karıştırıcı olabilir.
İşaretçi Aracı (Ctrl+1 tuşlarına basın) ve Bağlayıcı
(Ctrl+3 tuşlarına basın) araçları arasında rahatça geçiş yapmak için klavyeyi kullanın. Hangi aracı kullandığınız (Metin Bloğu veya Bağlantı Noktası gibi) fark etmeksizin İşaretçi Aracı’na dönmek için Esc tuşuna birkaç kere basın.
Bu makalenin büyük bir bölümü, diğer şekillerin çevresinde kendini otomatik olarak yeniden yönlendirebilen varsayılan Dinamik bağlayıcı şekli ile ilgilidir. Diğer Şekiller \ Visio Ekstraları \ Bağlayıcılar şablonundan alınan ve otomatik olarak yeniden yönlendirilmeyen bağlayıcıların çoğu gibi, bazı bağlayıcı türleri de vardır.
Ne yapmak istiyorsunuz?
Bağlayıcıları eğri, açılı veya düz yapma
Tek bir bağlayıcıyı veya yeni bağlayıcılar için varsayılanı değiştirebilirsiniz.
Bağlayıcıyı değiştirme
- Bağlayıcıyı seçin.
-

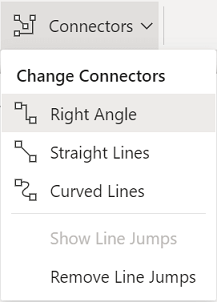

Tasarım sekmesinin Düzen grubunda Bağlayıcılar'ı seçin ve ardından istediğiniz yönlendirme stilini Dik Açı, Düz Çizgiler veya Eğri Çizgiler'i seçin.
- Alternatif olarak, bağlayıcı şeklinin sağ tıklama Eylem menüsünde bağlayıcı yönlendirme stilini değiştirme seçenekleri de bulunur.
Yeni bağlayıcılar için varsayılanı değiştirme
Varsayılan bağlayıcıyı dik açılı, düz veya eğri yapmak için:

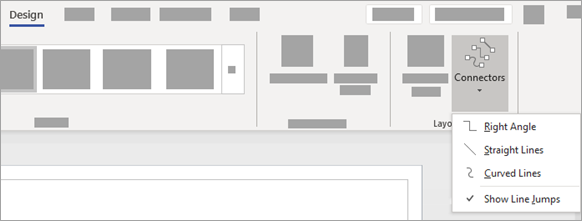

- Sayfayı seçerek tüm şekillerin seçimini kaldırın. Tasarım sekmesini ve ardından Düzen grubunda Bağlayıcılar açılan menüsünü seçin. Ardından Dik Açı, Düz Çizgiler veya Eğri Çizgiler’i seçin.
- Alternatif olarak , Dosya sekmesini seçin, Yazdır'ı seçin, Sayfa Yapısı'nı seçin, Düzen ve Yönlendirme sekmesini seçin ve görünüm listesindeDüz veya Eğri'yi seçin.
Bir bağlayıcıya ok veya başka bir çizgi ucu ekleme
Bir bağlayıcıya oklar, noktalar veya diğer çizgi uçları ekleyebilirsiniz.
Bir bağlayıcı seçin.
Sağ fare Eylemi menüsünden Şekli Biçimlendir seçeneğini belirleyin. Alternatif olarak, Giriş sekmesindeki Şekil Stilleri grubunda Çizgi’yi, sonra Çizgi Seçenekleri’ni seçin.

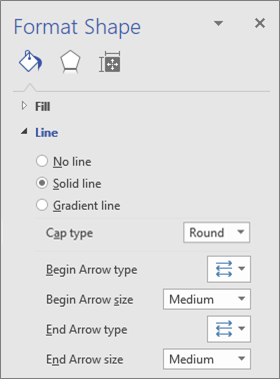

Şekli Biçimlendir bölmesindeki Çizgi bölümünde, Düz Çizgi’nin seçili olduğundan emin olun ve sonra tür, boyut veya uç türünü seçin.
Bağlayıcının kalınlığını, stilini, rengini veya eğriliğini değiştirme
Bir bağlayıcı seçin.
Sağ fare Eylemi menüsünden Şekli Biçimlendir seçeneğini belirleyin. Alternatif olarak, Giriş sekmesindeki Şekil Stilleri grubunda Çizgi’yi, sonra Çizgi Seçenekleri’ni seçin.

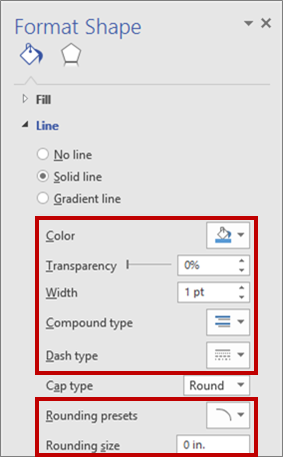

Şekli Biçimlendir bölmesindeki Çizgi’nin altında renk, genişlik, stil ve yuvarlama seçeneklerinden istediğinizi ayarlayın.
Bağlayıcı okunun yönünü ters çevirme
Not
Çeşitli süreç akışı diyagramları gibi bazı diyagram türlerinde bağlantının yönü önemlidir. Bu nedenle Uçları Ters Çevir komutu, uçları yeniden biçimlendirme yerine bu bağlayıcılar için kullanılmalıdır. Ters Uçlar komut düğmesi , Dosya \ Seçenekler \ Şeridi Özelleştir... özelliği kullanılarak şeridinize kolayca eklenebilir. Bu komut, seçilen tüm bağlayıcıların akışını ters çevirme özelliğini sunar.
Alternatif olarak, Uçları Ters Çevir komutunu kullanmadan bağlayıcının yönünü değiştirmek için, ok bulunmayan uca yeni bir ok ekleyin ve diğer uçta mevcut olan oku kaldırın.
Bir bağlayıcı seçin.
Giriş sekmesindeki Şekil Stilleri grubunda, Çizgi’yi ve sonra Çizgi Seçenekleri’ni seçin.

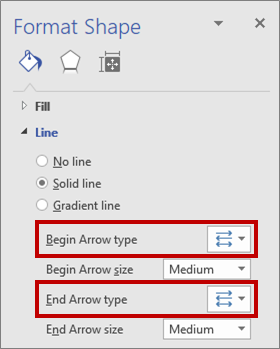

Şekli Biçimlendir bölmesindeki Çizgi bölümünde şunları yapın:
Başlangıç Oku türünü seçin ve 4. adımı uygulayın.
Bitiş Oku türünü seçin ve 4. adımı uygulayın.
Seçili bağlayıcının başlangıcına veya sonuna bir ok eklemek, bu oku değiştirmek veya kaldırmak için bir ok seçin ya da ok menüsünde Yok seçeneğini belirleyin.
Bağlayıcıları yeniden yönlendirme veya kesiştirme
Çoğu durumda varsayılan bağlayıcı davranışından yararlanabilirsiniz. Ancak bazı durumlarda, diyagramınızdaki bağlayıcıların yeniden yönlendirilmesi ve kesişmesi üzerinde daha fazla denetime sahip olmanız gerekebilir.
İpucu
Küçük ayrıntıları daha iyi görmek ve daha hassas denetime sahip olmak için Yakınlaştır özelliğini kullanın: Yakınlaştır (ALT+F6 tuşlarına basın), Uzaklaştır (ALT+SHIFT+F6 tuşlarına basın) ve Pencereye Sığdır (Ctrl+Shift+W tuşlarına basın).
Aşağıdakilerden birini veya birden fazlasını yapın:
Bir bağlayıcıyı başka bir bağlayıcıya bağlamak için bağlayıcıyı bir şekle ekleyin ve sonra bağlayıcıyı diğer bağlayıcıya sürükleyin.
Bir bağlayıcıyı yeniden yönlendirmek için onu seçin ve yeni bir konuma bir orta nokta sürükleyin.
Bağlayıcı piksel ile ayarlamak için bağlayıcıyı seçin ve istediğiniz yöne göre Shift+Ok tuşlarına basın.
Not
Bir ağaç diyagramı oluşturmak için bkz. Ağaç diyagramı oluşturma.
Bağlayıcı metninin rengini değiştirme
- Rengini değiştirmek istediğiniz metni seçin.

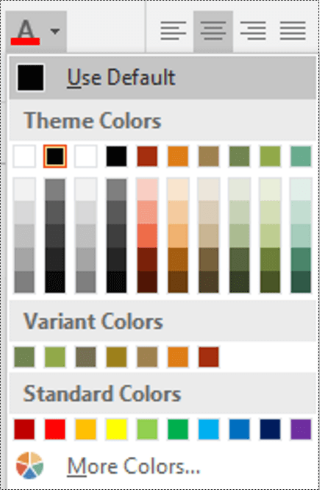

- Şeritteki Giriş sekmesinin Yazı Tipi grubunda Yazı Tipi Rengi açılan okunu seçin ve galeriden bir renk belirleyin.
Bağlantı noktaları ile çalışmanın diğer yolları
Aşağıdaki bölümlerde, bağlantı noktalarını denetlemenin birçok yolu açıklanır.
İpucu
Küçük ayrıntıları daha iyi görmek ve daha hassas denetime sahip olmak için Yakınlaştır özelliğini kullanın: Yakınlaştır (Alt+F6 tuşlarına basın), Uzaklaştır (Alt+Shift+F6 tuşlarına basın) ve Pencereye Sığdır (Ctrl+Shift+W tuşlarına basın).
Bağlantı noktalarına genel bakış
Bağlantı noktası, şekil üzerinde bağlayıcıları ve diğer şekilleri "tutkallayabileceğiniz" özel bir noktadır. Bir bağlayıcıyı veya şekli bağlantı noktasına tutkalladığınızda, şekillerden birini hareket ettirseniz bile birbirlerine bağlı kalırlar.
Bir şekli başka bir şekle bağlamaya çalıştığınızda bağlantı noktaları görünür hale gelir. Bağlayıcı Aracı ile şeklin yanına geldiğinizde veya herhangi bir bağlayıcının veya çizginin uç noktasını bağlantı noktaları olan bir şeklin yakınına sürüklediğinizde şeklin bağlantı noktalarını görürsünüz.
Not
Bağlantı noktaları bağlayıcıları tutkallayabileceğiniz tek yer değildir. Şekil köşelerine, şekil tutamaçlarına ve şekil geometrisine de bağlayıcılar (ve çizgiler) tutkallayabilirsiniz. Daha fazla bilgi için bkz. Birleştir ve Tutkalla iletişim kutusu.
Nokta bağlantılarını veya dinamik bağlantıları kullanma
Bağlayıcı ile şekil arasında iki tür bağlantı olabilir: Nokta bağlantısı (bazen statik bağlantı olarak da adlandırılır) veya dinamik bağlantı. Bağlayıcının her iki ucunda da iki bağlantı türünden biri bulunabilir. Şekilleri bağlamak için Otomatik Bağlantı veya Şekilleri Bağla komutunu kullanıyorsanız, her iki uçta da dinamik bağlantı olur. Bağlayıcının şekle ekleneceği yeri el ile seçiyorsanız bağlantı türünü belirtebilirsiniz. Dinamik bağlantıları kullanma hakkında daha fazla bilgi için bkz. Diyagramdaki şekilleri otomatik hizalama, otomatik aralama ve yeniden yerleştirme.
Aşağıdaki diyagramda, A şeklinin C şekline bir nokta bağlantısı vardır ve C her taşındığında A şekli C ile aynı noktadan bağlantılı kalır. Buna karşılık B şeklinin C şekline dinamik bir bağlantısı vardır ve B'den gelen bağlayıcı C üzerinde en yakın bağlantı noktasına taşınır.
Animasyonlu çizimi gösterme
Nokta bağlantısı oluşturma
Nokta bağlantısı, şekil taşınsa veya döndürülse bile bağlayıcının şekildeki belirli bir noktaya tutkallanmış olarak kalmasını sağlar.
- İlk şekildeki bağlantı noktasından ikinci şekildeki bir bağlantı noktasına sürükleyin.
- Bağlayıcı bitiş noktaları, şekiller bağlandığında yeşile dönüşür.
Dinamik bağlantı oluşturma
Dinamik bağlantı, bağlayıcının şekil üzerindeki konumunu değiştirmesine izin verir. Böylece şekil taşındığında veya döndürüldüğünde bağlayıcı, şekil üzerinde ilk bulunduğu noktaya en yakın bağlantı noktasına taşınır.
- Bağlayıcı Aracı’nı şeklin etrafında yeşil bir kutu belirene kadar şeklin merkezinin üzerine konumlandırın.
- Fare düğmesini basılı tutun ve ikinci şeklin merkezine sürükleyin.
- İkinci şeklin çevresinde yeşil bir kutu belirdiğinde farenin düğmesini bırakın.
Bir şekle bağlantı noktası ekleme
Bir bağlayıcı tutkallamak istediğiniz şeklin istediğiniz yerinde bir bağlantı noktası bulunmuyorsa bir tane ekleyebilirsiniz.
- Şekli seçin.
-
Giriş sekmesinin Araçlar grubunda Bağlantı Noktası aracı
'ni seçin. - Bağlantı noktaları görünmüyorsa, Görünüm sekmesinin Görsel Yardımlar grubunda Bağlantı Noktaları onay kutusunu işaretleyin.
- Ctrl tuşuna basın ve bağlantı noktası eklemek istediğiniz yeri seçin. Yeni bağlantı noktası, yerleştirildikten sonra otomatik olarak seçilir.
- Normal düzenlemeye devam etmek için Giriş sekmesinin Araçlar grubunda İşaretçi Aracı'nı seçin.
Bir şekildeki bağlantı noktasını taşıma
Bağlantı noktasının bulunduğu konumdan memnun değilseniz, taşıyabilirsiniz.
- Şekli seçin.
-
Giriş sekmesinin Araçlar grubunda Bağlantı Noktası aracı 'ni seçin.
- Bağlantı noktaları görünmüyorsa, Görünüm sekmesinin Görsel Yardımlar grubunda Bağlantı Noktaları onay kutusunu işaretleyin.
- Ctrl tuşuna basın ve taşımak istediğiniz bağlantı noktasını sürükleyin.
- Normal düzenlemeye devam etmek için Giriş sekmesinin Araçlar grubunda İşaretçi Aracı'nı seçin.
Bağlantı noktasını tam olarak istediğiniz yere taşımakta zorlanıyorsanız farklı tutturma ayarlarını deneyin. Daha fazla bilgi için bkz. Birleştirme gücünü ayarlama ya da birleştirmeyi kapatma.
Bağlantı noktası silme
Bağlantı noktası bazen soruna neden olabilir. Böyle durumlarda bunu silebilirsiniz.
- Silmek istediğiniz bağlantı noktasını içeren şekli seçin.
- Giriş sekmesinin Araçlar grubunda Bağlantı Noktası aracını seçin.
- Herhangi bir bağlantı noktası görmüyorsanız , Görünüm sekmesinin Görsel Yardımlar grubunda Bağlantı Noktaları onay kutusunu seçin.
- Silmek istediğiniz bağlantı noktasını seçin. Bağlantı noktası eflatun renge dönüşür.
- Delete tuşuna basın.
- Normal düzenlemeye devam etmek için Giriş sekmesinin Araçlar grubunda İşaretçi Aracı'nı seçin.
Bağlantı noktalarını gizleme
Bazen diyagramınızı daha iyi görüntülemek için bağlantı noktalarını gizlemeniz gerekebilir.
- Görünüm sekmesinin Görsel Yardımlar grubunda, Bağlantı Noktaları onay kutusunun işaretini kaldırın.
Bağlantı noktasının yanına metin ekleme
Doğrudan bağlantı noktasına metin ekleyemezsiniz. Ancak, şekle metin ekleyebilir ve sonra metni bağlantı noktasının yanına taşıyabilirsiniz:
Metin eklemek istediğiniz şekli seçin ve yazmaya başlayın. Yazdığınız metin, şekilde görünür.

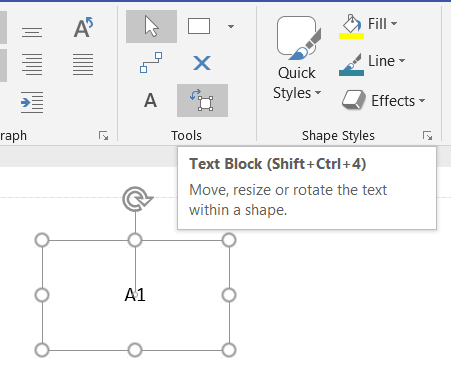

Giriş \ Araçlar \ Metin Bloğu aracı
seçin ( Ctrl + Shift + 4 ). Metin bloğu şimdi seçilir.

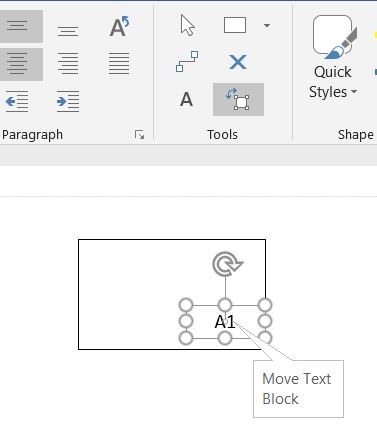

Metin bloğunu taşımak için sürükleyin ve gerekirse yeniden boyutlandırın
Metin Bloğuaracından çıkmak istediğinizde İşaretçi Aracı'nı (Ctrl + 1) seçin.
Alternatif bir yaklaşım da, her biri tek bir bağlantı noktasına sahip birden fazla özel şekil oluşturmak ve sonra daha büyük bir şekil yapmak için hepsini gruplandırmaktır. Bağlantı noktaları hala kullanılabilir olacaktır.
İçe doğru, dışa doğru veya her iki şekilde bağlantı noktası oluşturma
Şekillerin üzerindeki bağlayıcı bitiş noktalarının nasıl çekileceğini denetlemek için içe ve dışa doğru bağlantı noktalarını kullanın.
Şekli seçin.
Giriş sekmesinin Araçlar grubunda Bağlantı Noktası aracı
'ni seçin.Bağlantı noktaları görünmüyorsa, Görünüm sekmesinin Görsel Yardımlar grubunda Bağlantı Noktaları onay kutusunu işaretleyin.
Dışa veya içe & bir bağlantı noktası istiyorsanız, bağlantı noktasına sağ tıklayın ve şunları seçin:
- Içe Çoğu zaman, içe doğru bir bağlantı noktası istersiniz. İçe doğru bağlantı noktası bağlayıcıların bitiş noktalarını, iki boyutlu (2B) şekillerin dışa doğru ve içe ve dışa doğru bağlantı noktalarını çeker.
- Dışa Başka bir şekle yapıştırmak istediğiniz 2-B şekliniz varsa, dışa doğru bir bağlantı noktası istiyorsunuz. Dışa doğru bağlantı noktası, içe doğru bağlantı noktalarına çekilir.
- İç & Dışa Doğru Bir şekliniz varsa ve diğer şekillere nasıl tutkallanmasını istediğinizi bilmiyorsanız, büyük olasılıkla içe & dışa doğru bağlantı noktası istiyorsunuzdur.
