使用 Surface USB4 擴充座
使用 Surface USB4 擴充座，透過 USB-C/USB 4 連接，將 Surface 連接到全尺寸螢幕、乙太網路連線、外接喇叭及其他重要配件。 它同時為你的 Surface 裝置充電，最高可達 65W 的直通電力。
可於 Microsoft Store 及 其他零售商購買。

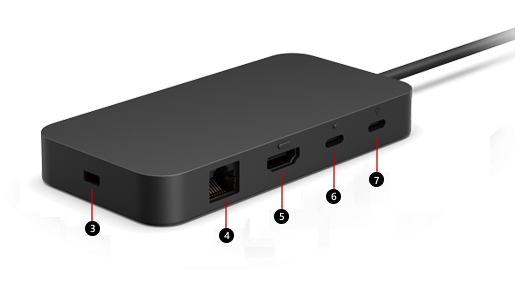

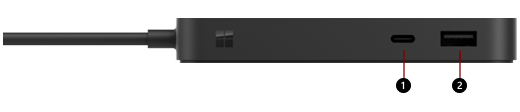

認識你的 Surface USB4 擴充座
注意
如果不確定您的 Dock 是哪一款，請前往識別您的 Surface Dock 和功能。
| 1 & 6 | USB-C 埠 (USB4，啟用視訊顯示，支援充電，最高 40Gb/s 資料傳輸，7.5W) | 將 USB-C 配件接到 1 與 6 埠——無論是外接 4K 螢幕，或是享有最高 40 Gbps 的資料傳輸速度，以加快檔案與影像傳輸速度。 注意：Surface USB4 擴充座支援透過 USB-C 和 HDMI 埠連接雙 4K 外接螢幕，以及透過 USB-C 埠連接單一 8K 螢幕。 |
|---|---|---|
| 7 | USB-C 埠 (電源供應器專用) | 7號埠只供輸入電源。 內建 100W USB-C 電源供應器。 |
| 2 | USB-A 埠 (s) (USB 3.2 Gen 2，最高 10 Gb/s，7.5W) | 將大型檔案傳輸到外部磁碟機、連接 USB 印表機或耳機、為配件充電等等。 |
| 3 | 安全鎖槽 | 將你的 Dock 連接到像 Kensington Lock 這類安全鎖線以加強安全。 (安全鎖不包含在內) |
| 4 | Giga 乙太網路埠 (1Gbit/s) | 為了穩定且快速的網路連線，建議利用乙太網路埠將 Surface 連接到有線網路。 |
| 5 | HDMI 2.1 | 把你的 Dock 連接到外接的 4K 螢幕。 注意：Surface USB4 擴充座支援 2) 4K 螢幕，透過 USB-C 和 HDMI 埠 (4K。 |
電源供應器
Microsoft 推薦以下電源供應器型號用於 Dock。
| Surface Dock 模型 | 電源供應模型 | 電源電壓 | 直通至裝置 |
|---|---|---|---|
| Surface USB4 擴充座 | 2106 | 100W (20V 5A) | 65W |
第三方電源供應器
Surface USB4 擴充座相容第三方 USB 電源輸出 (PD) 電源供應器。 提供 100W 的電源供應器會為裝置輸出 65W。 主機電腦必須支援接收到的瓦數;否則，所提供的電力將限制在主機電腦能承受的瓦數內。
了解電源供應器的電壓和瓦數輸出非常重要，以確保它能為所有連接的裝置提供足夠的電力。 若使用 Surface USB4 擴充座時電力不足，某些功能可能會被停用或減少。 以下表格展示了 Surface USB4 擴充座可能無法與連接裝置連線，或主機電腦無法充電的情況。
| 電壓 | 瓦數 (功率) | 裝置作品 | 主機電腦充電 |
|---|---|---|---|
| 20V | > 30W | 是 | 是 |
| 15V 或更低 | > 30W | 是 | 否 |
| 20V | < 30W | 否 | 否 |
與 Surface 裝置的相容性
請在下表中查看您的 Surface 型號，以查看可用的擴充座功能。 如果未列出您的 Surface，表示它與這個擴充座不相容。 如需如何尋找 Surface 型號的相關資訊，請移至 找出您擁有的 Surface 型號。
關於裝置與擴充座支援的影片解析度與更新率，請參見 Surface 支援的外部顯示解析度與更新率。
| Surface 型號 | USB-C 資料傳輸速率 |
|---|---|
| Surface Pro (第 11 版) 商務用 Surface Pro 10 Surface Pro 9 (Intel/Wi-Fi) Surface Pro 8 |
最高可達 40 Gbps |
| 商務用 Surface Laptop 5G Surface Laptop (7 版) 商務用 Surface Laptop 6 Surface Laptop 5 |
最高可達 40 Gbps |
| Surface Laptop Studio Surface Laptop Studio 2 |
最高可達 40 Gbps |
| Surface Pro 12 吋第一版 Surface Pro 9 具有 5G Surface Pro 7+ Surface Pro 7 Surface Pro X |
最高 10 Gbps |
| Surface Laptop 13 吋第一版 Surface Laptop 4 Surface Laptop 3 Surface Laptop Go 3 Surface Laptop Go 2 Surface Laptop Go |
最高 10 Gbps |
| Surface Go 4 | 最高 10 Gbps |
設定你的 Surface USB4 擴充座
打開 Dock 的包裝之後，將它放在您電腦上您想要的位置，並將任何必要的線材或纜線放在方便存取的地方。 現在您已準備好要進行設定。
設定您的工作區並連接線材
- 將 Dock 電源線的交流端插入電源，然後將另一端插入 Dock 上的電源插孔。
- 如果想要使用有線網路連線，請將網路線連接到乙太網路連接埠。
- 將 USB 電腦週邊設備連接到 USB 連接埠。
- 從螢幕透過 Surface USB4 擴充座背面的 USB-C 或 HDMI 埠連接視訊線。
- 透過可用的 USB-A 和 USB-C 埠連接任何必要的 USB 配件，如隨身碟、音訊配件。
注意
如果沒有外接式喇叭，使用 Surface 時就可能聽不到音訊。 想了解如何切換到 Surface 內建喇叭，請前往 「故障排除 Surface Dock」或「Surface Docking Station」。
將 Surface 連接到擴充座
設定好工作空間後，將擴充座的線材連接到主機裝置的 USB4 埠。 你的裝置會自動充電並連接到連接到 Surface USB4 擴充座的配件和周邊設備。
設定螢幕
將 Surface 和外接式螢幕連接到 Dock 之後，您就可以選擇每個螢幕要顯示的內容。 方法如下：
前往開始
>設定
>
>系統顯示
。展開 「擴展桌面」至此顯示器 ，並選擇以下選項之一：
在 1 和 2 上複製桌面。 您的畫面會出現兩個螢幕上。
注意
你也可能看到其他選項，比如在 1 和 3 上複製桌面。
將桌面擴展到這個顯示器。 您的畫面會橫跨兩個螢幕，而且您可以在兩個螢幕之間拖曳項目。
只在 __ 顯示。 您的畫面會出現在選取的螢幕上，而其他螢幕會呈現空白。
注意
想了解更多如何設定你的螢幕，請前往 「Connect Surface to a External Display」。
設定您的音訊
當你把 Surface 和音訊裝置連接到擴充座後，如果有多台音訊裝置可用，你可以選擇輸入和輸出偏好。 方法如下：
請前往開始
>設定>>系統音效
。在 輸出選項中，選擇你的輸出裝置。
在 輸入中，選擇你的輸入裝置。
注意
想了解更多如何在 Surface 上設定音效，請前往 Surface 音效、音量與音訊配件頁面。
取得最新的 Surface 和 Windows 更新
為確保您的 Surface 正常運作，請取得最新的更新。 更多資訊請參見 Surface 的驅動程式與韌體下載。 更新時，請確保你的 Surface 連接到 Surface Dock 並且有供電。
如需更新 Surface Dock 的詳細資訊，請移至更新您的 Surface Dock。
購買地點
Surface 擴充座及其他配件可於 Microsoft Store 及其他零售商購買。
注意
如果你所在地區沒有 Microsoft 商店，你也可以在 這些零售商找到 Surface。
