可以使用 Visio 中的“绘制形状”工具将形状绘制成所需的精确大小。
可以使用 Visio 中的矩形、椭圆、圆弧、任意多边形和铅笔形状来创建自己的自定义形状。
如果希望能够将填充颜色应用于新形状，则需要创建一个闭合形状。 如果使用 矩形 工具或椭 圆 工具，则会自动获取闭合形状。 默认情况下，闭合的形状用纯色填充。

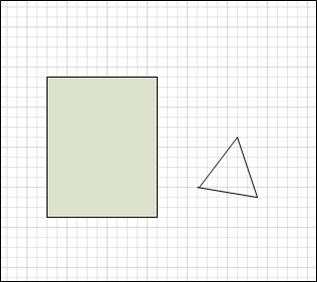

在此示例中，矩形是一个闭合形状，因为它填充了纯色。 您可以看出三角形没有闭合，因为它没有用纯色填充，并且您可以通过形状看到绘图背景。
您要做什么？
绘制矩形或圆形
在“开始”选项卡的“工具”组中，单击矩形旁边的箭头 矩
，然后执行下列操作之一：
- 若要绘制矩形，请选择矩 形 工具。
- 要绘制圆或椭圆，请选择椭 圆 工具。
拖动以在绘图页上绘制形状。

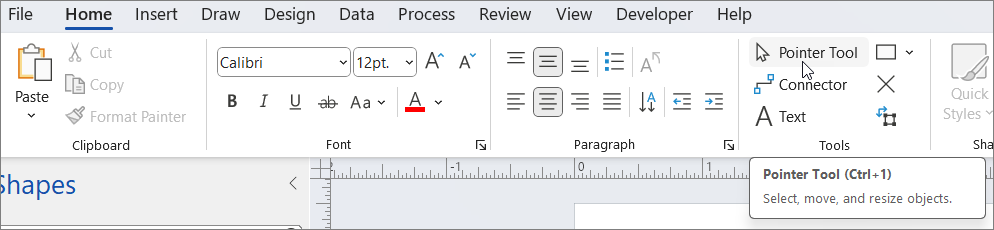

若要返回常规编辑，在 “工具 ”组中，单击 指针
工具。
绘制自定义形状
在“开始”选项卡的“工具”组中，单击矩形旁边的箭头 矩
，然后执行下列操作之一：
- 若要绘制直线，请选择 “线条 ”工具。
- 若要绘制不规则形状，请选择 “任意多边形 ”工具。
- 要绘制曲线，请选择 圆弧 工具。
若要绘制第一个线段，请指向形状起始位置，然后拖动，直到线段达到所需大小。
- 绘制线段后，形状将显示顶点
。
- 绘制线段后，形状将显示顶点
若要绘制第二个线段，请指向第一个线段的顶点，然后拖动。
若要绘制其他线段，请指向您添加的最后一个线段末尾处的顶点，然后拖动以绘制下一个线段。
注意
若要撤消段，请按 Ctrl+Z。 段将按绘制时的相反顺序删除。
要关闭形状，请将创建的最后一个线段的端点拖动到第一个线段开头的顶点上。 该形状变得不透明，这表明它是一个封闭的形状。
若要返回常规编辑，请在 “开始 ”选项卡上的“ 工具 ”组中，单击 “指针 ”工具
。
编辑形状
可通过添加、删除和重设形状中的段来编辑 Visio 中的大多数形状。
从形状中删除段
- 在“开始”选项卡上的“工具”组中，单击矩形旁边的箭头 矩 ，然后单击铅笔工具 铅
。
- 选择要从中删除线段的形状，单击要删除的顶点 ，然后按 Delete。
向形状添加段
- 在“开始”选项卡上的“工具”组中，单击矩形旁边的箭头 矩 ，然后单击铅笔工具 铅 。
- 选择形状中要添加线段的位置，指向要添加线段的位置，按住 Ctrl 键，然后单击。
单击形状的位置会出现一个新顶点，从而创建新线段。
调整形状
- 在“开始”选项卡上的“工具”组中，单击矩形旁边的箭头 矩 ，然后单击铅笔工具 铅 。
- 选择形状，单击要移动的顶点 ，然后将顶点拖动到新位置。
创建新的主控形状
您可以通过将自定义形状制作成主控形状，在其他绘图中重复使用该形状。 若要将自定义形状转换为主控形状，请执行以下操作？
- 在 “形状” 窗格中，单击 “更多形状”，然后选择自定义模具，或通过选择“新建模具 (美制单位) ”或“ 新建模具 (公制) ”创建新的自定义模具。
- 在绘图页上，选择自定义形状，然后将其拖动到 “形状 ”窗格中的新模具中。
- 若要重命名新的主控形状，请右键单击该形状，选择“ 重命名主控”，然后键入新主控形状的名称。
- 在 “形状” 窗格的自定义模具上，单击 “保存 ”以使用新的主控形状保存对自定义模具所做的更改。
