使用 Surface 擴充座

套用到
Surface Devices Surface

使用 Surface 擴充座 將 Surface 連接到全尺寸顯示器、乙太網路連線、外接式喇叭等裝置。 它也會為您的 Surface 充電。

注意

如果不確定您的 Dock 是哪一款，請前往識別您的 Surface 擴充座 和功能。

Surface 擴充座功能

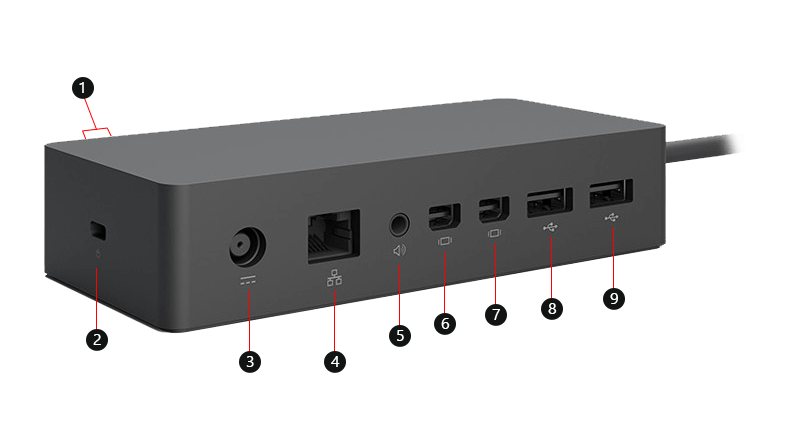

顯示具有編號連接埠和功能的 Surface 擴充座。

連接埠號碼 連接埠 描述
1、8 & 9 USB 3.0 將大型檔案傳輸到外部磁碟機、連接 USB 印表機或耳機、為配件充電等等。
2 安全性鎖插槽 將擴充座連接到安全性鎖纜線。
3 電源 電源插孔將您的 Dock 連接至其電源供應器。
4 乙太網路 當您需要可靠且高速的有線網路連線時，請使用乙太網路連接埠，將 Surface 連線到至有線網路。
5 音訊 將您喜好的音訊配件（例如有線喇叭或耳機）連接到 Dock 的 3.5 公釐音訊連接埠。
6 & 7 Mini DisplayPort 使用這個埠連接到外部顯示器。 視顯示器的影片輸出連接埠而定，您可能需要顯示卡（需另行購買）。

電源供應器

了解哪些電源供應器型號可以與 Surface 擴充座一起使用。

Surface 擴充座型號 電源供應器單位型號 電源供應器瓦數 傳遞至裝置
Surface 擴充座 1749 90W (15 伏特 @ 6 安培) 60W

與 Surface 裝置的相容性

請在下表中查看您的 Surface 型號，以查看可用的擴充座功能。 如果未列出您的 Surface，表示它與這個擴充座不相容。 如需如何尋找 Surface 型號的相關資訊，請移至 找出您擁有的 Surface 型號。

將 Surface 透過 Surface 擴充座連線到螢幕時，透過微型 DisplayPort 的最大重新整理或螢幕解析度會是 4096 x 2160 @30Hz 或 2960 x 1440 @60Hz，即使裝置功能超過此規格，也是這樣。 如需詳細資訊，請移至 Surface 支援的外部顯示器解析度和重新整理速率。

Surface 型號 音訊輸入和輸出 USB 3.0 資料傳輸速率 Gigabit 乙太網路
Surface Pro (第 12 版)
Surface Pro (第 11 版)
商務用 Surface Pro 10
Surface Pro 9 (所有型號)
Surface Pro 8
Surface Pro 7+
Surface Pro 7
Surface Pro 6
Surface Pro (第 5 代)
Surface Pro 4
Surface Pro 3		 僅音訊輸出 最高 5 Gbps 是
Surface Pro X 僅音訊輸出 最高 5 Gbps 是
Surface Laptop (第 8 版)
Surface Laptop (第 7 版)
商務用 Surface Laptop 6
Surface Laptop 5 (所有型號)
Surface Laptop 4 (所有型號)
Surface Laptop 3 (所有型號)
Surface Laptop 2
Surface Laptop (第 1 代)		 僅音訊輸出 最高 5 Gbps 是
Surface Laptop Go 3
Surface Laptop Go 2
Surface Laptop Go		 僅音訊輸出 最高 5 Gbps 是
Surface Laptop Studio 2
Surface Laptop Studio		 僅音訊輸出 最高 5 Gbps 是
Surface Book (所有型號) Surface Book 2 (所有型號) 僅音訊輸出 最高 5 Gbps 是
Surface Go 4
Surface Go 3
Surface Go 2
Surface Go		 僅音訊輸出 最高 5 Gbps 是

注意

如果您要將 Surface 擴充座與 Surface Book 搭配使用，Surface Book 的微型 DisplayPort 會由 Surface 擴充座連接器所覆蓋，因此無法使用。 這是原始設計，因為您一次最多只能使用 2 個外接式螢幕與 Surface 搭配使用。

設定您的 Surface 擴充座

打開 Dock 的包裝之後，將它放在您電腦上您想要的位置，並將任何必要的線材或纜線放在方便存取的地方。 現在您已準備好要進行設定。

設定您的工作區並連接線材

  1. 將 Dock 電源線的交流端插入電源，然後將另一端插入 Dock 上的電源插孔。

  2. 如果想要使用有線網路連線，請將網路線連接到乙太網路連接埠。

  3. 將 USB 電腦週邊設備連接到 USB 連接埠。

  4. 將顯示器的視訊纜線連接到 Surface 擴充座的 Mini DisplayPort。

    如果顯示器纜線沒有其中一種連接器，可能需要購買其他纜線或配接器。 如需配接器的詳細資訊，請移至將 Surface 連接到電視、螢幕或投影機。

  5. 連接任何音訊配件，例如有線喇叭或耳機。

    如果沒有外接式喇叭，使用 Surface 時就可能聽不到音訊。 若要了解如何在 Surface 上切換為內建的喇叭，請前往Surface 擴充座和連接基座疑難排解。

將 Surface 連接到擴充座

設定工作區後：

  • 將擴充座上的 Surface Connect 纜線連接到 Surface。
  • 您的裝置將會充電，並自動連線至連接到擴充座的配件和周邊設備。

設定螢幕

將 Surface 和外接式螢幕連接到 Dock 之後，您就可以選擇每個螢幕要顯示的內容。 方法如下：

  1. 前往 Windows 標誌圖示>的開始圖示 設定圖示>的設定圖示 系統圖示>的系統圖示 外部監視器圖示的顯示圖示。

    開啟 [顯示] 設定

  2. 展開 [將桌面延伸至此顯示器] ，然後選擇下列其中一個選項：

    • 在 1 和 2 上重複桌面。 您的畫面會出現兩個螢幕上。

      注意

      您也可能會看到其他選項，例如 1 和 3 上的重複桌面。

    • 將桌面延伸到此顯示器。 您的畫面會橫跨兩個螢幕，而且您可以在兩個螢幕之間拖曳項目。

    • 只在 __ 顯示。 您的畫面會出現在選取的螢幕上，而其他螢幕會呈現空白。

注意

若要深入了解如何設定您的顯示器，請移至 [將 Surface 連接到電視、顯示器或投影機]。

設定您的音訊

將 Surface 和音訊裝置連接到擴充座之後，如果有多個音訊裝置可用，您可以選擇輸入和輸出喜好設定。 方法如下：

  1. 前往 Windows 標誌圖示 >的開始圖示 設定圖示>的設定圖示 系統圖示>的系統圖示 音量圖示的音效圖示。

    開啟音效設定

  2. 在 [輸出] 底下，選擇您的輸出裝置。

  3. 在 [輸入] 底下，選擇您的輸入裝置。

注意

若要深入瞭解如何在 Surface 上設定音效，請移至 Surface 音效、音量和音訊配件。

取得最新的 Surface 和 Windows 更新

為確保您的 Surface 正常運作，請取得最新的更新。 如需詳細資訊，請參閱下載 Surface 適用的驅動程式和韌體。 更新時，請確定您的 Surface 已與您的 Surface 擴充座 連接，且正接上電源。

如需更新 Surface 擴充座 的詳細資訊，請移至更新您的 Surface 擴充座。

哪裡可以購買

Surface 擴充座和其他配件可從 Microsoft Store 和其他零售商購買。

注意

如果您的地區沒有 Microsoft Store，您也可以在 這些零售商處買到 Surface。
