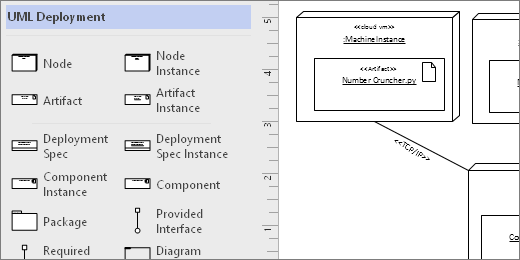

באפשרותך ליצור דיאגרמת פריסת UML כדי להציג את הארכיטקטורה של פריסת כלי תוכנה לצמתים. תחילה, עליך לפתוח את התבנית 'פריסת UML ' ולבחור אחת מארבע אפשרויות התבנית. לאחר מכן מופיע הסטנסיל 'פריסת UML ', יחד עם צורות התואמות לתקן UML 2.5.
התחל דיאגרמת פריסת UML
- הפעל את Visio. לחלופין, אם כבר יש לך קובץ פתוח, לחץ על קובץ>חדש.
- עבור אל 'קטגוריות>', 'תוכנה ומסד נתונים>', פריסת UML.
- בחר את התבנית הריקה או אחת משלוש הדיאגרמות למתחילים. לאחר שבחרת את התבנית הרצויה, לחץ על צור.
-
החלון 'צורות' אמור להופיע לצד הדיאגרמה. אם אינך רואה אותה, עבור אל ' הצג>חלוניות משימות ' וודא שהאפשרות 'צורות ' נבחרה. אם עדיין אינך רואה אותו, לחץ על לחצן 'הרחב את חלון הצורות
מימין. - בכרטיסיה 'תצוגה ', ודא שתיבת הסימון ' נקודות חיבור ' נבחרה. פעולה זו תגרום להופעת נקודות חיבור כשתתחיל לחבר צורות.
- כעת, גרור את הצורות שברצונך לכלול בדיאגרמה מהחלון 'צורות' לדף. כדי לשנות את השמות של תוויות טקסט, לחץ פעמיים על התוויות.
מופעי צומת ופריטים חזותיים
מתי להשתמש
- השתמש בצורות מופע צומת כאשר ברצונך לציין מופע של התקן חישובי או פיזי בזמן ריצה.
- מקם צורות של מופע חפץ בתוך צורות מופע צומת כדי לפרוס תוצרים.
שלב 1
גרור צורת 'מופע צומת ' אל הדף תחילה, ולאחר מכן הגדל אותה על-ידי גרירת נקודות האחיזה של הצורה.
שלב 2
גרור צורת מופע של חפץ ומקם אותה בתוך צורת הצומת הגדולה יותר. כאשר אתה רואה סימון ירוק, משמעות הדבר היא שהצורה הקטנה יותר תיכלל בתוך צורת הצומת הגדולה יותר. מנקודה זו והלאה, כאשר צורת הצומת זזה, החפץ שבתוכו יזוז גם הוא.
צורות אחרות של גורמים מכילים
קיימות צורות גורם מכיל אחרות הזמינות בסטנסיל 'פריסת UML '. הם מתנהגים כמו צורת 'מופע צומת'. כלומר, בעת שחרור צורות מעליהן, הצורות מודבקות וזזות יחד עם הגורם המכיל. להלן כמה מצורות הגורם המכיל הנפוצות ביותר עבור דיאגרמות פריסה:
צמתים הירארכיים
קנן צורות צומת זו בתוך זו כאשר ברצונך להציג אותן באופן הירארכי.
צורות חבילה
השתמש בצורות חבילה כאשר עליך לייצג רכיבים כגון תיקיה.

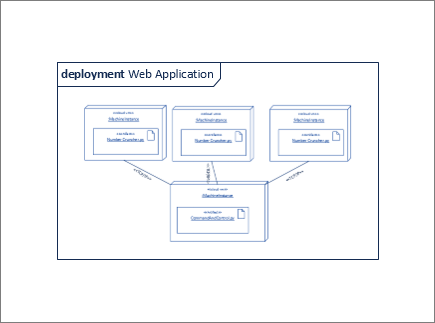

מבט כולל על דיאגרמה
השתמש בצורה ' מבט כולל על דיאגרמה ' כאשר ברצונך להקיף את כל הצורות במסגרת.
עצות עבור מחברים
יישור מחברים
אם מחבר מסוים מקבל סיבובים רבים מדי, לחץ עליו באמצעות לחצן העכבר הימני ולאחר מכן לחץ על Straight Connector.
הצג ריבוי
במידת הצורך, לחץ באמצעות לחצן העכבר הימני על המחבר ובחר 'הצג ריבוי'. לאחר שתסיים, יופיעו ארבע תיבות טקסט שבהן תוכל להוסיף פרטים. אם אינך זקוק לכל תיבות הטקסט, מחק את התיבות שאינך זקוק להן.
שינוי סוג מחבר
באפשרותך לשנות סוג מחבר. לדוגמה, באפשרותך לעבור משיוך לשיוך מכוון. לחץ באמצעות לחצן העכבר הימני על המחבר ולאחר מכן לחץ על 'הגדר סוג מחבר'.
יצירת חיבורים דינאמיים במקום חיבורים נקודתיים
אם אתה צופה הזזת צורות לעתים קרובות, שקול ליצור חיבור דינאמי במקום חיבור נקודתי.
הזזה או סיבוב של טקסט במחברים
סביר להניח שתצטרך לסובב או להזיז טקסט בקווי המחבר. כך תעשה זאת:
- לחץ על אזור ריק בעמוד כדי לבטל את הבחירה של פריטים כלשהם שנבחרו.
- בכרטיסיה 'בית ', בקבוצה 'כלים ', לחץ על הכלי 'בלוק טקסט
- לחץ על המחבר המכיל את הטקסט שברצונך לסובב או להזיז.
- גרור את בלוק הטקסט כדי להזיז אותו, או סובב אותו באמצעות נקודת האחיזה לסיבוב נקודת האחיזה לסיבוב
- כשתסיים, לחץ על לחצן כלי המצביע לחצן
לאחר החזרה ללחצן כלי המצביע מצביע , הטקסט נשאר במיקום זהה ביחס לצורה. אם אתה משתמש של כלי המצביע כדי לגרור את הטקסט, גם הצורה תזוז. כדי להזיז את הטקסט באופן עצמאי מהצורה, חזור של כלי בלוק טקסט.
צורות רכיבים
מתי להשתמש
השתמש בצורות רכיבים עבור כל יחידה פונקציונלית במערכת או ביישום שלך.
הצגה או הסתרה של סטריאוטיפ
לחץ באמצעות לחצן העכבר הימני על הצורה כדי להציג או להסתיר את תווית הסטריאוטיפ.
צורות ממשק
מתי להשתמש
- השתמש בצורה ' ממשק שסופקה ' כאשר ברצונך לציין את המימוש של מחלקה/ממשק.
- השתמש בממשק הנדרש כאשר ברצונך לציין תלות במחלקה/ממשק.
שלב 1
גרור צורת ממשק שסופקה לעמוד וליישר את ריבוע היציאה באמצעות נקודת חיבור. תוכל לדעת שהיא מחוברת כאשר תראה את הסימון הירוק מסביב לנקודת החיבור.
שלב 2
גרור צורת ממשק נדרשת לעמוד וליישר גם את ריבוע היציאה באמצעות נקודת חיבור. תוכל לדעת שהיא מחוברת כאשר תראה את הסימון הירוק מסביב לנקודת החיבור.
שלב 3
כדי לחבר גם ממשק מסופק וגם ממשק נדרש יחד, בחר תחילה את צורת הממשק הנדרש. לאחר מכן חפש את הידית הצהובה.
שלב 4
גרור את נקודת האחיזה הצהובה כדי להתחבר לממשק שסופק.
