Visio の初心者向けチュートリアル

チュートリアル: Visio ダイアグラムを作成するための 3 つの基本的な手順:

1. テンプレートを選択して開く
2. 図形の配置と接続
3. 図形とコネクタにテキストを追加する

テンプレートを選択して開く

テンプレートには、ステンシル、図形、グリッドの測定値が含まれており、図を作成するときにすばやく簡単に作業を開始するのに役立ちます。

テンプレートの基本については、こちらをクリックしてください

• テンプレートには、特定の種類の描画を作成するために必要な図形がいっぱいのステンシルが付属しています。
  たとえば、[住宅設計] テンプレートを開くと、壁面、家具、住宅設備、整理棚など、さまざまな図形を備えたステンシルが表示されます。
  [組織図] テンプレートには重役職、管理職、補佐役、役職、顧問、欠員などの多様な図形が用意されています。
• 適切なグリッド サイズとルーラーの測定単位
  図面によっては、特殊な縮尺が必要になる場合があります。 たとえば、[用地計画] テンプレートは、工学系の縮尺 (1 インチ = 10 フィート ) で開かれます。 テンプレートは図面の種類に応じて適切に設定されています。
• 特殊なタブ
  一部のテンプレートには独自の機能が含まれており、リボンのタブで確認できます。 たとえば、[オフィス レイアウト図] テンプレートを開くと、[設計] タブが表示されます。 [設計] タブを使用して、オフィス レイアウト図に特有の表示オプションを設定できます。
• 特殊な図面での作業に役立つウィザード
  Visio テンプレートを開くと、ウィザードが起動して図面を作成しやすくなることがあります。 たとえば、[空間設計] テンプレートを開くと、空間や部屋の情報を設定するのに役立つウィザードが開始されます。

1. Visio アプリを起動するか、Visio on the webを開きます。 Visio が既に開いている場合は、[ ファイル>新しい] を選択します。

   注

   Visio をまだインストールしていませんか? Visio Plan 2がある場合は、Visio デスクトップ アプリをダウンロードしてインストールできます。

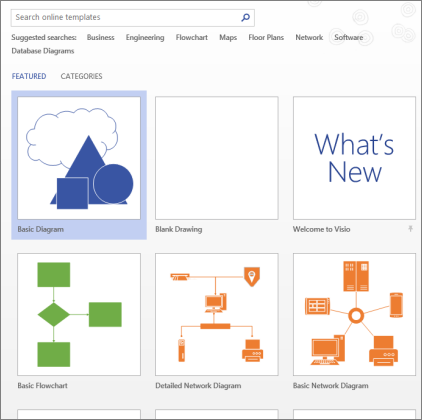

2. 目的のテンプレートを選択するか、[ 基本ダイアグラム ] を選択して最初から開始します。
   [カテゴリ] をクリックしてテンプレートをさらに参照し、用語を入力してテンプレートを検索することもできます。


3. デスクトップ リンクを使用している場合は、そのテンプレートの特定の種類を指定し、[ 作成] を選択する必要がある場合があります。

図形の配置と接続

図を作成するには、[図形 ] ウィンドウ のステンシルからキャンバスに図形をドラッグして接続します。 図形を接続する方法はいくつかありますが、最も簡単な方法は AutoConnect 矢印です。

Visio 図形の基本については、こちらをクリックしてください

Visio 図形 は、図面ページにドラッグする既製のオブジェクトです。これらは図の構成要素です。

[図形] ウィンドウから図面ページに図形をドラッグすると、元の図形はステンシルに残ります。 その元の図形は、マスター シェイプ と呼ばれます。 図面に配置した図形はそのマスターのコピー (インスタンス とも呼ばれます) です。 同じ図形のインスタンスを必要な数だけ図面にドラッグできます。

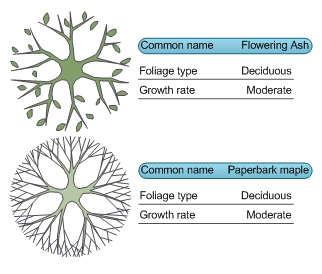

静的な画像の代わりに、データを表示し、更新が容易で、生産性を大幅に向上させる、データに接続された Visio ダイアグラムを作成できます。 Visio では、さまざまなダイアグラム テンプレートとステンシルを使用して、組織全体の組織のシステム、リソース、プロセスに関する情報を理解、操作、共有できます。

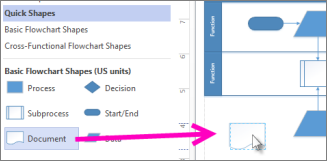

1. [ 図形 ] ウィンドウで図形を選択し、キャンバスにドラッグします。


2. いずれかの矢印の上にマウスを置き、ミニ ツールバーが [クイック図形] 領域の上位 4 つの図形と共に表示されます。

   目的の図形を選択すると、選択した矢印に自動的に接続されます。

3. すべての図形をキャンバスにドラッグすることもできます。 次に、矢印が表示されるまで図形の上にマウスを押したままにします。 次に矢印をつかみ、接続する図形にドラッグします。



4. Visio デスクトップ アプリを使用している場合は、[ 図形 ] ウィンドウから既存の図形の矢印に直接新しい図形をドラッグして、自動的に接続することもできます。



図形とコネクタにテキストを追加する

次に、テキストを追加してダイアグラムに詳細を追加します。 テキストの操作方法の詳細については、「図形上のテキストを追加、編集、移動、または回転する」と「ページにテキストを追加する」を参照してください。

1. 図形を選択します。

2. テキストを入力します。 入力を開始すると、選択した図形がテキスト編集モードに切り替わります。


3. ページの空の領域をクリックするか、完了したら Esc キーを押します。

   注

   図形上のテキストを移動するには、 Home>Tools>Text Block に移動し、テキストが含まれる図形に移動します。 テキストをドラッグして戻り、完了したら [ホーム>ツール>Pointer ツール をクリックします。

同じ方法でコネクタにテキストを追加します。 Esc キーを押すか、離れてクリックすると、もう一度コネクタを選択すると、テキストに小さなボックスが表示されます。これは、テキスト ブロックを移動するためのハンドルです。 クリックして、コネクタの上、下、または横にドラッグします。

Visio ダイアグラムをカスタマイズする

Visio ダイアグラムを作成したら、次の操作を行うことができます。

Visio ダイアグラムにテーマを適用する

1. [デザイン] タブで、さまざまなテーマの上にマウス ポインターを移動します。
   マウス ポインターをテーマの上に移動すると、各テーマが一時的に適用されます。

2. 他の利用可能なテーマを表示するには、[ その他 。
3. 図面に適用するテーマをクリックします。

Visio ダイアグラムに背景を追加する

1. [デザイン] をクリックして、[背景] をクリックします。
2. いずれかの背景をクリックします。
   ダイアグラムは、キャンバスの下部に VBackground-1 という名前の新しい背景ページを取得します。


Visio ダイアグラムに罫線またはタイトルを適用する

1. [ デザイン>注文] & [タイトル ] をクリックし、目的のタイトル スタイルをクリックします。
2. いずれかの表題スタイルをクリックします。
   背景ページに表題と囲み線が表示されます。
3. 図形描画領域の下部で、[Visio 背景-1] タブをクリックします。
4. 表題のテキストをクリックします。
   枠全体が選択されますが、入力を開始すると、表題テキストが変わります。
5. タイトルを入力し、Esc キーを押します。
6. 罫線内の他のテキストを編集するは、まず全体の罫線を選択してから、変更するテキストをクリックして入力を開始します。 テキストを選択するために複数回クリックする必要がある場合があります。
7. ページの右下隅で [ページ – 1] をクリックして、図面に戻ります。

チュートリアル: Visio ダイアグラムを作成するための 3 つの基本的な手順:

1. テンプレートを選択して開く
2. 図形の配置と接続
3. 図形とコネクタにテキストを追加する

テンプレートを選択して開く

テンプレートには、ステンシル、図形、グリッドの測定値が含まれており、図を作成するときにすばやく簡単に作業を開始するのに役立ちます。

テンプレートの基本については、こちらをクリックしてください

• テンプレートには、特定の種類の描画を作成するために必要な図形がいっぱいのステンシルが付属しています。
  たとえば、[住宅設計] テンプレートを開くと、壁面、家具、住宅設備、整理棚など、さまざまな図形を備えたステンシルが表示されます。
  [組織図] テンプレートには重役職、管理職、補佐役、役職、顧問、欠員などの多様な図形が用意されています。
• 適切なグリッド サイズとルーラーの測定単位
  図面によっては、特殊な縮尺が必要になる場合があります。 たとえば、[用地計画] テンプレートは、工学系の縮尺 (1 インチ = 10 フィート ) で開かれます。 テンプレートは図面の種類に応じて適切に設定されています。
• 特殊なタブ
  一部のテンプレートには独自の機能が含まれており、リボンのタブで確認できます。 たとえば、[オフィス レイアウト図] テンプレートを開くと、[設計] タブが表示されます。 [設計] タブを使用して、オフィス レイアウト図に特有の表示オプションを設定できます。
• 特殊な図面での作業に役立つウィザード
  Visio テンプレートを開くと、ウィザードが起動して図面を作成しやすくなることがあります。 たとえば、[空間設計] テンプレートを開くと、空間や部屋の情報を設定するのに役立つウィザードが開始されます。

1. Visio on the webを開きます。 Visio が既に開いている場合は、[ ファイル>新しい] を選択します。

   注

   Visio Plan 2がある場合は、Visio デスクトップ アプリをダウンロードしてインストールすることもできます。

2. 目的のテンプレートの下にある [作成] を選択するか、[基本ダイアグラム] で [作成] を選択して最初から開始します。

図形の配置と接続

図を作成するには、[図形] ウィンドウのステンシルからキャンバスに図形をドラッグして接続します。 図形を接続する方法はいくつかありますが、最も簡単な方法は、図形を自動接続することです。

1. [ 図形 ] ウィンドウで図形を選択し、キャンバスにドラッグします。


2. いずれかの矢印の上にマウスを置き、ミニ ツールバーが [クイック図形] 領域の上位 4 つの図形と共に表示されます。

   目的の図形を選択すると、選択した矢印に自動的に接続されます。

3. すべての図形をキャンバスにドラッグすることもできます。 次に、矢印が表示されるまで図形の上にマウスを押したままにします。 次に矢印をつかみ、接続する図形にドラッグします。



4. Visio デスクトップ アプリを使用している場合は、[ 図形 ] ウィンドウから既存の図形の矢印に直接新しい図形をドラッグして、自動的に接続することもできます。



図形とコネクタにテキストを追加する

次に、テキストを追加してダイアグラムに詳細を追加します。 テキストの操作の詳細については、「 Visio for the web でテキストを追加および書式設定する」を参照してください。

1. 図形を選択します。

2. テキストを入力します。 入力を開始すると、選択した図形がテキスト編集モードに切り替わります。


3. ページの空の領域をクリックするか、完了したら Esc キーを押します。

   注

   図形上のテキストを移動するには、 Home>Tools>Text Block に移動し、テキストが含まれる図形に移動します。 テキストをドラッグして戻り、完了したら [ホーム>ツール>Pointer ツール をクリックします。

同じ方法でコネクタにテキストを追加します。 Esc キーを押すか、離れてクリックすると、もう一度コネクタを選択すると、テキストに小さなボックスが表示されます。これは、テキスト ブロックを移動するためのハンドルです。 クリックして、コネクタの上、下、または横にドラッグします。

Visio ダイアグラムをカスタマイズする

Visio ダイアグラムを作成したら、次の操作を行うことができます。

Visio ダイアグラムにテーマを適用する

1. [デザイン] タブで、さまざまなテーマの上にマウス ポインターを移動します。
   マウス ポインターをテーマの上に移動すると、各テーマが一時的に適用されます。
2. 使用可能なその他のテーマを表示するには、[その他]() をクリックします。
3. 図面に適用するテーマをクリックします。

Visio ダイアグラムに背景を追加する

1. [デザイン] をクリックして、[背景] をクリックします。
2. いずれかの背景をクリックします。
   ダイアグラムには、新しい背景と、 VBackground-1 という新しい背景ページが表示されます。 このページは、キャンバスの下部にあるページ タブに表示されます。

Visio ダイアグラムに罫線またはタイトルを適用する

1. [ デザイン>注文] & [タイトル ] をクリックし、目的のタイトル スタイルをクリックします。
2. いずれかの表題スタイルをクリックします。
   背景ページに表題と囲み線が表示されます。
3. 図形描画領域の下部で、[Visio 背景-1] タブをクリックします。
4. 表題のテキストをクリックします。
   枠全体が選択されますが、入力を開始すると、表題テキストが変わります。
5. タイトルを入力し、Esc キーを押します。
6. 罫線内の他のテキストを編集するは、まず全体の罫線を選択してから、変更するテキストをクリックして入力を開始します。 テキストを選択するために複数回クリックする必要がある場合があります。
7. ページの右下隅で [ページ – 1] をクリックして、図面に戻ります。
