Bruk overflate USB4-dokkingstasjon som kobles til via USB-C/USB 4 til å koble overflate til en skjerm i full størrelse, en Ethernet-tilkobling, eksterne høyttalere og annet viktig tilbehør. Den lader også overflate-enheten med opptil 65 W strømgjennomgang.
Tilgjengelig for kjøp fra Microsoft Store og andre forhandlere.

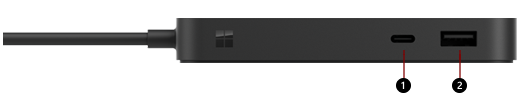

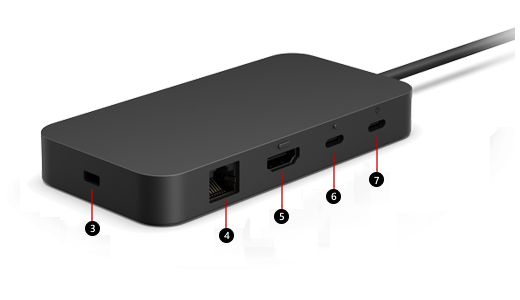

Bli kjent med overflate USB4-dokkingstasjon
Obs!
Hvis du ikke er sikker på hvilken dokkingstasjon du har, kan du gå til Identifisere din Surface Dock og funksjoner.
| 1 & 6 | USB-C-porter (USB4, videoskjerm aktivert, støtter lading, opptil 40 Gb/s dataoverføring, 7,5 W) | Koble USB-C-tilbehør til port 1 og 6 – enten det er å koble til en ekstern 4K-skjerm eller nyte opptil 40 Gbps dataoverføringshastighet for raskere fil- og bildeoverføringer. Obs! overflate USB4-dokkingstasjon støtter eksterne, to 4K-skjermer via USB-C- og HDMI-portene og én enkelt 8K-skjerm via USB-C-porten. |
|---|---|---|
| 7 | USB-C-port (bare strømforsyning) | Port 7 er bare for inngangsstrøm. 100W medfølgende USB-C-strømforsyning inkludert. |
| 2 | USB-A-port(er) (USB 3.2 Gen 2, opptil 10 Gb/s, 7,5 W) | Overføre store filer til en ekstern stasjon, koble til en USB-skriver eller -hodetelefon, lade opp tilbehør, med mer. |
| 3 | Spor for sikkerhetslås | Koble dokkingstasjonen til en sikkerhetslåskabel, for eksempel Kensington-låsen. (Sikkerhetslås er ikke inkludert) |
| 4 | Giga Ethernet-port (1 Gbit/s) | For å få en pålitelig og rask nettverkstilkobling kan du koble overflate til et kabelbasert nettverk ved hjelp av ethernet-porten. |
| 5 | HDMI 2.1 | Koble dokkingstasjonen til en ekstern 4k-skjerm. Obs! overflate USB4-dokkingstasjon støtter (2) 4k-skjermer via USB-C- og HDMI-porter. |
Strømforsyninger
Microsoft anbefaler følgende strømforsyningsmodell for dokkingstasjonen.
| Surface Dock-modell | Strømforsyningsmodell | Strømforsyning spenning | Gjennomgang til enhet |
|---|---|---|---|
| overflate USB4-dokkingstasjon | 2106 | 100 W (20 V 5 A) | 65W |
Tredjeparts strømforsyninger
overflate USB4-dokkingstasjon er kompatibel med tredjeparts USB Power Delivery (PD)-strømforsyningsenheter. Strømforsyningsenheter som leverer 100 W leverer 65 W til enheten. Verts-PC-en må støtte den mottatte effekten. Ellers er strømforsyningen begrenset til wattstyrken som verts-PC-en kan godta.
Det er viktig å forstå spenningen og effektstyrken til strømforsyningsenheten for å sikre at den leverer tilstrekkelig strøm til alle tilkoblede enheter. Hvis det ikke er nok strøm når du bruker overflate USB4-dokkingstasjon, kan enkelte funksjoner være deaktivert eller redusert. Nedenfor er en tabell som viser scenarier der overflate USB4-dokkingstasjon kanskje ikke fungerer med en tilkoblet enhet, eller verts-PC-en kanskje ikke lades.
| Spenning | Watt (strøm) | Enheten fungerer | Verts-PC ladet |
|---|---|---|---|
| 20V | > 30W | Ja | Ja |
| 15V eller lavere | > 30W | Ja | Nei |
| 20V | < 30W | Nei | Nei |
Kompatibilitet med overflate-enheter
Kontroller overflate-modellen i tabellen nedenfor for å se hvilke dokkingfunksjoner som vil være tilgjengelige. Hvis overflate ikke er oppført, er den ikke kompatibel med denne dokkingstasjonen. Hvis du vil ha informasjon om hvordan du finner overflate-modellen, kan du gå til Finn ut hvilken overflate-modell du har.
Hvis du vil ha informasjon om støttede videooppløsninger og oppdateringsfrekvenser for enheten og dokkingstasjonen, kan du se Støttede eksterne skjermoppløsninger og oppdateringsfrekvenser for overflate.
| overflate-modell | Dataoverføringshastighet for USB-C |
|---|---|
| Surface Pro for næringslivet (12. utgave) Surface Pro 5G for business (12th Edition) Surface Pro (11. utgave) Surface Pro 10 for bedrifter Surface Pro 9 (Intel/Wi-Fi) Surface Pro 8 |
Opptil 40 Gbps |
| Surface Laptop (8. utgave) Surface Laptop 5G for Business Surface Laptop (7-utgave) Surface Laptop 6 for bedrifter Surface Laptop 5 |
Opptil 40 Gbps |
| Surface Laptop Studio Surface Laptop Studio 2 |
Opptil 40 Gbps |
| Surface Pro 12-tommers 1st Edition Surface Pro 9 med 5G Surface Pro 7+ Surface Pro 7 Surface Pro X |
Opptil 10 Gbps |
| Surface Laptop 13-tommer Surface Laptop 4 Surface Laptop 3 Surface Laptop Go 3 Surface Laptop Go 2 Surface Laptop Go |
Opptil 10 Gbps |
| Surface Go 4 | Opptil 10 Gbps |
Konfigurere overflate USB4-dokkingstasjon
Når du har pakket ut dokkingstasjonen, plasserer du den der du vil på skrivebordet, og legger frem eventuelle nødvendige ledninger eller kabler slik at du enkelt har tilgang til dem. Nå er du klar til å konfigurere den.
Konfigurer arbeidsplassen din og koble til
- Plugg inn strøm tilførselen for dokk strøm ledningen til en strøm kilde, og plugg deretter den andre til strøm kontakten på dokkingstasjonen.
- Hvis du vil bruke en kabelbasert nettverksforbindelse, kobler du en nettverkskabel til Ethernet-porten.
- Koble de eksterne USB-enhetene til USB-portene.
- Koble til en videokabel fra skjermen via USB-C- eller HDMI-porten på baksiden av overflate USB4-dokkingstasjonen.
- Koble til alt viktig USB-tilbehør som flash-enhet og lydtilbehør via de tilgjengelige USB-A- og USB-C-portene.
Obs!
Uten eksterne høyttalere kan det hende at du ikke hører lyd når du bruker overflate. Hvis du vil vite hvordan du bytter til de innebygde høyttalerne på overflate, kan du gå til Feilsøke Surface Dock eller overflate dokkingstasjon.
Koble overflate til dokkingstasjonen
Når du har konfigurert arbeidsområdet, kobler du kabelen fra dokkingstasjonen til USB4-porten på vertsenheten. Enheten lades og kobles automatisk til tilbehøret og enhetene som er koblet til overflate USB4-dokkingstasjon.
Sette opp skjermen
Etter at du har koblet overflate og den eksterne skjermen til dokkingstasjonen, kan du velge hva som skal vises på hver skjerm. Slik gjør du det:
Gå til
>
>
>
.Utvid Utvid skrivebordet til denne skjermen , og velg ett av følgende alternativer:
Dupliser skrivebord på 1 og 2. Skjermen vises på to skjermer.
Obs!
Du kan også se flere alternativer, for eksempel Dupliser skrivebord på 1 og 3.
Utvid skrivebordet til denne skjermen. Skjermen er spredt over to skjermer, og du kan dra elementer mellom de to skjermene.
Vis bare på __. Hele skjermbildet vises på den valgte skjermen, og den andre skjermen er tom.
Obs!
Hvis du vil finne ut mer om hvordan du konfigurerer skjermen, kan du gå til Koble overflate til en ekstern skjerm.
Konfigurere lyden
Hvis flere lydenheter er tilgjengelige, etter at du har koblet overflate og lydenheter til dokkingstasjonen, kan du velge innstillinger for inndata og utdata. Slik gjør du det:
Gå til
>>>
.Velg utdataenheten under Utdata.
Velg inndataenheten under Inndata.
Obs!
Hvis du vil vite mer om hvordan du konfigurerer lyd på overflate, kan du gå til overflate-lyd, volum og lydtilbehør.
Få de siste overflate- og Windows-oppdateringene
Skaff deg de nyeste oppdateringene for å sørge for at overflate fungerer som den skal. Hvis du vil ha mer informasjon, kan du se Laste ned drivere og fastvare for overflate. Når du oppdaterer, må du kontrollere at overflate er koblet til Surface Dock, og får strøm.
Hvis du vil ha mer informasjon om hvordan du oppdaterer din Surface Dock, kan du gå til Oppdatere din Surface Dock.
Her kan det kjøpes
overflate Dock og annet tilbehør kan kjøpes fra Microsoft Store og andre forhandlere.
Obs!
Hvis Microsoft Store ikke er tilgjengelig i ditt område, finner du også overflate hos disse forhandlerne.
Beslektede emner
- overflate USB4-dokkingstasjon oversikt
- Identifisere Surface Dock og funksjoner
- Feilsøke Surface Dock eller overflate dokkingstasjon
- Koble overflate til en ekstern skjerm
