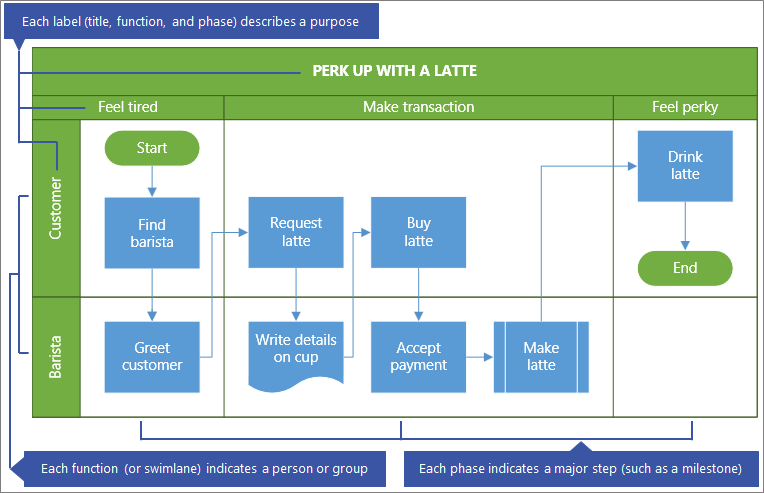

Een functiestroomdiagram laat zien wie wat doet en wanneer in een rasterachtig diagram dat in secties is ingedeeld. Het gaat verder dan een basisstroomdiagram om de relaties tussen functies (zoals een belanghebbende of afdeling) en fasen (zoals mijlpalen) in een proces weer te geven.
Voordat u begint
Maak het diagram om te bewerken. Zie Een diagram weergeven, maken en bewerken in de webversie van Visio voor meer informatie.
Schuif in de galerie omlaag naar de rij Functiestroomdiagram en selecteer vervolgens Maken. De sjabloon wordt geopend met twee functies en één fase.
U kunt ook startersdiagrammen openen, zoals Kredietgoedkeuringsproces of Gebeurtenisplanningsproces, die mogelijk beter aansluiten bij uw behoeften.
Naar boven
De afdrukstand van het stroomdiagram bepalen
De standaardstand is horizontaal en gebruikt de shapes Zwembaan en Scheidingsteken. U kunt de afdrukstand echter wijzigen in verticaal door het standaarddiagram te verwijderen en vervolgens de shapes Zwembaan (verticaal) en Scheidingsteken (verticaal) toe te voegen.
OpmerkingZodra u begint, kunt u niet automatisch van de ene richting naar de andere converteren.
Naar boven
Een zwembaan of fase toevoegen
- Selecteer in het palet Shapes in het gebied Vormtabbladen de optie Functiestroomdiagram Shapes
. - Sleep de shape Zwembaanshape
of Scheidingshape
en zet deze neer op het functieoverschrijdende diagram.
Zorg ervoor dat shapes boven aan het diagram zijn geplaatst.
Naar boven
De labeltekst wijzigen
- Dubbelklik op de tekst die Titel, Functie of Fase bevat.
Visio Online schakelt over naar tekst bewerken en kan inzoomen op de vorm. - Voer tekst in die het doel van elk onderdeel beschrijft. Functielabels zijn altijd verticaal in de afdrukstand.
- Klik buiten de shape of druk op Esc om te stoppen met het toevoegen van tekst.
Visio Online herstelt de oorspronkelijke weergave als deze automatisch is ingezoomd toen u begon te typen.
Opmerking U kunt de labeltekst niet draaien.
Naar boven
Stroomdiagramshapes toevoegen
- Selecteer in het palet Shapes in het gebied Tabbladen Vorm de optie Basisstroomdiagram Shapes
. - Het stroomdiagramdiagram maken. Zie Shapes toevoegen en verbinden in de webversie van Visio voor meer informatie.
- Wanneer u het procesdiagram maakt, moet u ervoor zorgen dat shapes zich volledig in de juiste zwembaan en fasesectie bevinden. Zie Shapes selecteren, kopiëren en verplaatsen in de webversie van Visio voor meer informatie.
Naar boven
Het formaat van een zwembaan of fase wijzigen
U kunt de grootte van een zwembaan of fase aanpassen, vooral als het proces groter wordt.
- Als u het formaat van de shape Zwembaan wilt wijzigen, selecteert u het label Zwembaan en sleept u de grepen naar links, rechts, boven of onder.
- Als u het formaat van de vorm Scheidingsteken wilt wijzigen, selecteert u het label Fase en sleept u de grepen naar links of rechts.
Naar boven
Een zwembaan of fase verplaatsen
U kunt een zwembaan of fase verplaatsen om de shapes in het proces beter te organiseren.
- Als u een zwembaanshape wilt verplaatsen, sleept u het label naar een nieuwe locatie. Zorg ervoor dat u de shape boven op het diagram neerzet.
Shapes in de zwembaan worden mee verplaatst. - Hoewel u een scheidingstekenshape niet kunt verplaatsen, kunt u deze verwijderen en vervolgens een nieuwe op een andere locatie toevoegen.
Naar boven
Een zwembaan of fase verwijderen
- Selecteer het label van de shape Zwembaan of Scheidingsteken en druk op Delete.
Alle shapes in de zwembaan of -fase worden ook verwijderd.
Tip Als u de shapes wilt opslaan, verplaatst u ze volledig buiten het functieoverschrijdende diagram voordat u de shape Zwembaan of scheidingstekens verwijdert.
