Overzicht van verbindingslijnsprongen
Verbindingslijnen op een pagina kunnen elkaar snijden als rechte gekuiste lijnen of als lijnsprongen. U kunt lijnsprongen weergeven of verbergen op de huidige tekenpagina. U kunt ook configureren welke kruisende verbindingslijnen sprongen ontvangen, de sprongstijl en de grootte van de horizontale en verticale sprongen.

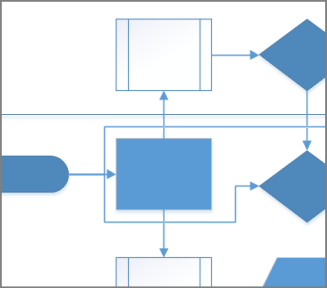

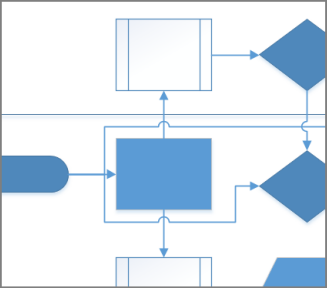

| Verbindingslijnen met lijnsprongen | Verbindingslijnen zonder lijnsprongen |
|---|---|
|
|
Verbindingslijnsprongen weergeven of verwijderen
Tijdens het bewerken van een diagram of als u meer vormen hebt toegevoegd, wilt u mogelijk lijnsprongen maken wanneer meerdere verbindingslijnen elkaar kruisen. U kunt deze lijnsprongen weergeven of verwijderen.
Selecteer Ontwerpen op het lint, selecteer in de groep Indeling de optie Lijnverbindingen en voer de volgende handelingen uit:
Als u sprongen op gekruiste lijnen wilt weergeven, selecteert u Lijnsprongen weergeven.
Als u sprongen op gekruiste lijnen wilt verwijderen, selecteert u Lijnsprongen weergeven.
Instellingen voor lijnsprongen configureren
Lijnsprongen configureren voor de huidige tekenpagina
Selecteer op het tabblad Ontwerpen het startpictogram voor het dialoogvenster Pagina-instelling .

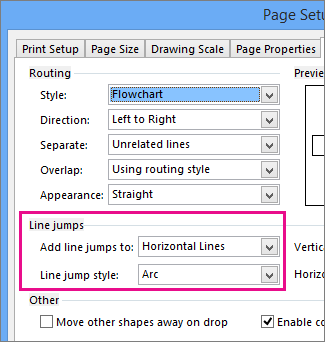

Selecteer in het dialoogvenster Pagina-instelling het tabblad Indeling en routing en configureer onder Lijnsprongen opties en grootten.
Met Lijnsprongen toevoegen aan geeft u op welke lijnen springen. U kunt bijvoorbeeld sprongen toewijzen aan alle horizontale lijnen of de lijn die u het laatst hebt toegevoegd.
Met Stijl van lijnsprong kunt u de vorm van de sprong opgeven, zoals een vloeiende boog, een opening, een vierkant of een boog met meerdere zijden.
Gebruik de schuifregelaars of geef getallen op voor Verticale grootte en Horizontale grootte om de grootte van lijnsprongen op te geven voor verticale en horizontale verbindingslijnen.
Selecteer Toepassen of OK.
Lijnsprongen verwijderen uit een tekening
Selecteer op het tabblad Ontwerpen het startpictogram voor het dialoogvenster Pagina-instelling .
Selecteer het tabblad Indeling en routering .
Selecteer onder Lijnsprongen in de lijst Lijnsprongen toevoegen aan de optie Geen.
Selecteer Toepassen of OK.
