In Visio Professional kunt u gegevens importeren in shapes. Na het importeren en koppelen van gegevens past Visio gegevensafbeeldingen toe op de shapes. Gegevensafbeeldingen visualiseren de onderliggende gegevens van de shape.
Opmerking
Zorg dat u de fundamentele concepten voor het importeren van gegevens begrijpt en al gegevens hebt geïmporteerd in shapes, voordat u verdergaat met dit artikel.
Basisbeginselen van gegevensafbeeldingen

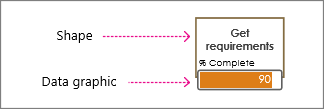

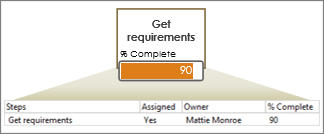

Tijdens het importeren in Visio wordt het type gegevens dat aan de shape is gekoppeld vaak al gedetecteerd, en wordt de juiste gegevensafbeelding toegepast. In het onderstaande voorbeeld heeft Visio gedetecteerd dat het veld % voltooid percentages bevat. Daarom is een gegevensbalkafbeelding toegepast op de shape die de voortgang aangeeft.
Mogelijk wilt u de afbeelding wijzigen. U kunt bijvoorbeeld in plaats van de gegevensbalk een meter weergeven. Of in het volgende voorbeeld ziet u dat Visio een gegevensafbeelding met tekstbijschrift heeft toegepast. U kunt die wijzigen in bijvoorbeeld een gegevensbalk of pictogram, en u kunt de shape zelfs een kleur geven op basis van een bepaalde waarde.
Welk type gegevensafbeelding wilt u gebruiken?
Pictogrammensets
Pictogrammensets zijn handig voor het weergeven van percentages en voortgang. Deze gegevensafbeeldingen zijn echter vaak compact en relatief klein. Sommige pictogrammensets zijn handig voor het weergeven van bepaalde toestanden. Zo kan een groen pictogram bijvoorbeeld een shape vertegenwoordigen die in goede staat is, een geel pictogram een gedeeltelijk goede staat, en een rood licht een probleem aangeven. Pictogrammensets zijn ook handig voor het weergeven van ja/nee-waarden.
Zie Pictogramsets gebruiken voor meer informatie.
Shapes kleuren op basis van onderliggende gegevens

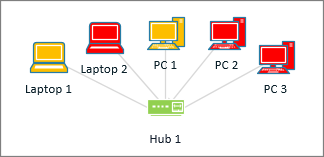

Hoewel Visio naar 'kleuren met waarde' verwijst als een gegevensafbeelding, worden met deze optie geen extra afbeeldingen of symbolen bij de shapes weergegeven. In plaats daarvan wordt met deze functie de shape opgevuld met een kleur op basis van de gegevens ervan. In de bovenstaande afbeelding zijn bijvoorbeeld alle computervormen met de waarde 'Uit' rood gekleurd. De computers die 'Aan' staan hebben de kleur groen.
Zie Shapes kleuren op basis van hun gegevens voor meer informatie.
Tekstbijschriften

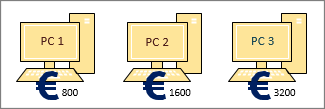

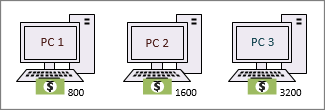

Tekstbijschriften bij gegevensafbeeldingen (niet te verwarren met bijschriftshapes) zijn een soort tekstlabels. Ze kunnen worden gebruikt om gegevens eenvoudig weer te geven als tekst. U kunt ze ook tekst laten weergeven plus andere symbolen die betrekking hebben op de gegevens, zoals valutasymbolen.
Zie Gegevensafbeeldingen voor tekstbijschriften gebruiken voor meer informatie.
Gegevensbalken
Een gegevensbalk is handig voor het weergeven van percentages, waarderingen, voortgang, scores en bedragen. Wanneer deze aan veel shapes is toegewezen, kunt u de symbolen gemakkelijk vergelijken om te zien welke shapes goed presteren en welke niet.
Zie Gegevensbalken gebruiken voor meer informatie.
