Przedstawianie danych na wykresie Gantta w programie Excel

Chcesz przedstawić stan prostego harmonogramu projektu na wykresie Gantta? Program Excel nie ma wstępnie zdefiniowanego typu wykresu Gantta, ale można go utworzyć przy użyciu tych bezpłatnych szablonów wykresów Gantta.

Chcesz przedstawić stan prostego harmonogramu projektu na wykresie Gantta? Program Excel nie oferuje wstępnie zdefiniowanego typu wykresu Gantta, możesz jednak symulować ten wykres, dostosowując skumulowany wykres słupkowy w celu przedstawienia dat rozpoczęcia i zakończenia zadań, jak pokazano niżej:

Aby utworzyć wykres Gantta podobny do wykresu przedstawionego na powyższym przykładzie, na którym jest pokazany postęp zadań wyrażony w dniach:

1. Zaznacz dane, dla których chcesz utworzyć wykres. W tym przykładzie jest to zakres komórek A1:C6.

   Jeśli dane znajdują się w ciągłym zakresie komórek, zaznacz dowolną komórkę w tym zakresie, aby uwzględnić wszystkie dane z tego zakresu.
   Jeśli dane nie znajdują się w ciągłym zakresie, zaznacz odpowiednie komórki, trzymając naciśnięty klawisz COMMAND.

   Porada

   Aby wykluczyć określone wiersze lub kolumny danych, możesz je ukryć w arkuszu. Dowiedz się więcej na temat zaznaczania danych dla wykresu.

2. Wybierz pozycję Wstaw>polecany wykres>skumulowany słupkowy .

3. Następnie sformatuj skumulowany wykres słupkowy tak, aby wyglądał jak wykres Gantta. Na wykresie kliknij pierwszą serię danych (część Rozpoczęcie paska w kolorze niebieskim), a następnie na karcie Formatowanie wybierz pozycję Wypełnienie> kształtubez wypełnienia.


4. Jeśli nie potrzebujesz legendy ani tytułu wykresu, kliknij ją i naciśnij klawisz Delete.

5. Odwróć też kolejność zadań, aby na początku znajdowało się zadanie Zadanie1. Przytrzymaj klawisz CONTROL i wybierz oś pionową (Zadania). Wybierz pozycję Formatuj oś..., a następnie w obszarze Położenie osi wybierz pozycję Kategorie w odwrotnej kolejności.

Dostosowywanie wykresu

Utworzony wykres typu Gantta możesz dostosować, na przykład dodając linie siatki i etykiety oraz zmieniając kolor słupków.

• Aby dodać elementy do wykresu, kliknij obszar wykresu, a następnie na karcie Projekt wykresu wybierz pozycję Dodaj element wykresu.
• Aby wybrać układ, wybierz pozycję Szybki układ.
• Aby precyzyjnie dostosować projekt, przejrzyj opcje projektu i wybierz jedną z nich.

• Aby zmienić kolory wykresu, wybierz pozycję Zmień kolory.

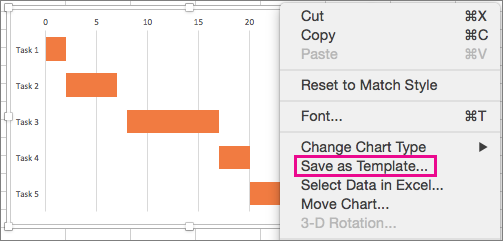

• Aby mieć możliwość ponownego użycia dostosowanego wykresu Gantta, zapisz go jako szablon. Przytrzymaj naciśnięty klawisz CONTROL i kliknij wykres, a następnie wybierz pozycję Zapisz jako szablon.
