Utilizar o Surface Thunderbolt 4 Dock

Utilize a Estação de Ancoragem Microsoft Surface Thunderbolt™ 4 através de USB-C para ligar o Surface a monitores de tamanho normal, a uma ligação Ethernet, a altifalantes externos e muito mais. Também carrega o Surface.

Disponível para compra na Microsoft Store e noutros revendedores.

• Estação de ancoragem para Surface Thunderbolt 4

Conhecer a Estação de Ancoragem do Surface

Portas

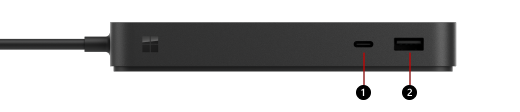

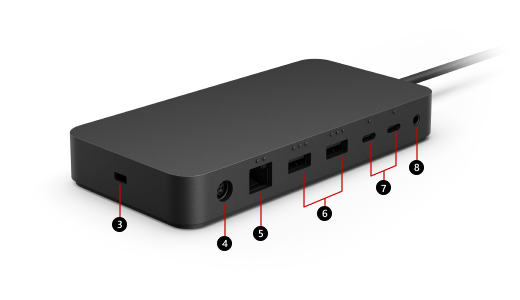

Conheça as portas na Estação de Ancoragem do Surface.

1 & 7

Porta(s) USB-C (USB 4, Thunderbolt™ 4, ecrã de vídeo ativado)

Utilize esta porta para ligar acessórios USB-C.

As portas USB-C da Estação de Ancoragem para Surface Thunderbolt™ 4 podem ser ligadas a um monitor externo. Dependendo das portas de saída de vídeo do monitor, poderá necessitar de um adaptador de placa gráfica (vendido em separado).

2 & 6

Porta(s) USB-A (USB 3.1 Gen 2, até 10 Gigabit por segundo)

Transfira ficheiros de grandes dimensões para uma unidade externa, ligue uma impressora ou auriculares USB, carregue acessórios e muito mais.

3

Ranhura de bloqueio de segurança

Ligue a Estação de Ancoragem a um cabo de bloqueio de segurança.

4

Ficha de alimentação

A ficha de alimentação liga a estação de ancoragem à fonte de alimentação.

5

Porta Ethernet (2,5 Gigabit por segundo)

Quando necessitar da fiabilidade e velocidade de uma ligação de rede com fios, ligue o Surface a uma rede com fios através da porta Ethernet.

8

Porta de áudio

Ligue os seus acessórios de áudio favoritos, como altifalantes ou auscultadores com fios, à porta de áudio de 3,5 mm da estação de ancoragem.

Fontes de alimentação

Descubra qual o modelo da fonte de alimentação que está incluído no seu Estação de ancoragem para superfícies.

Modelo do Estação de ancoragem para superfícies

Modelo da unidade da fonte de alimentação

Potência da fonte de alimentação

Passagem para o dispositivo

Estação de ancoragem para Surface Thunderbolt™ 4

2055

165W (22 volts @ 7,5 amps)

96 W

Compatibilidade com dispositivos Surface

Verifique o modelo do Surface na tabela abaixo para ver que funcionalidades do Dock estarão disponíveis. Se o seu Surface não estiver listado, o mesmo não é compatível com esta estação de ancoragem. Para obter informações sobre como encontrar o modelo do Surface, aceda a Descubra que modelo do Surface tem .

Para obter informações sobre resoluções de vídeo suportadas e taxas de atualização para o dispositivo e a estação de ancoragem, consulte Resolução do ecrã externo e taxas de atualização suportadas para o Surface.

Modelo do Surface	Velocidade de transferência de dados USB-C
Surface Pro para (12ª Edição)* Surface Pro 5G para Empresas (12.ª Edição)* Surface Pro (11ª Edição)* Surface Pro 10 para Empresas* Surface Pro 9 (Intel/Wi-Fi)* Surface Pro 8*	Até 40 Gbps
Surface Laptop (8.ª Edição)* Surface Laptop 5G para Empresas* Surface Laptop (7.ª Edição)* Surface Laptop 6 para Empresas* Surface Laptop 5*	Até 40 Gbps
Surface Laptop Studio* Surface Laptop Studio 2*	Até 40 Gbps
Surface Pro 12 polegadas 1ª Edição Surface Pro 9 com 5G Surface Pro 7+ Surface Pro 7 Surface Pro X	Até 10 Gbps
Surface Laptop de 13 polegadas Surface Laptop 4 Surface Laptop 3 Surface Laptop Go 3 Surface Laptop Go 2 Surface Laptop Go	Até 10 Gbps
Surface Book 3	Até 10 Gbps
Surface Go 4 Surface Go 3 Surface Go 2	Até 10 Gbps

* A Estação de Ancoragem para Surface Thunderbolt™ 4 está otimizada para dispositivos com uma porta USB4/Thunderbolt™ 4. Isto inclui os dispositivos Surface* listados na tabela que acompanha o artigo.

Configurar a Estação de Ancoragem do Surface

Depois de desembalar a estação de ancoragem, coloque-a no local pretendido na secretária, deixando quaisquer fios ou cabos necessários onde tenha acesso fácil aos mesmos. Agora está pronto para configurar a estação de ancoragem.

Configurar a área de trabalho e estabelecer ligação

1. Ligue a extremidade CA do cabo de alimentação da estação de ancoragem a uma fonte de energia e, em seguida, ligue a outra extremidade à ficha de alimentação na estação de ancoragem.

2. Se pretender utilizar uma ligação de rede com fios, ligue um cabo de rede à porta Ethernet.

3. Ligue os periféricos USB do computador às portas USB.

4. Ligue um cabo de vídeo entre o monitor e a porta USB-C na parte posterior da Estação de Ancoragem para Surface Thunderbolt™ 4.

   Se o cabo do monitor não tiver um conector USB-C, poderá ter de comprar outro cabo ou adaptador. Para obter mais informações sobre adaptadores, aceda a Ligar o Surface a um monitor externo.

5. Ligue quaisquer acessórios de áudio, como altifalantes ou auscultadores com fios.

   Sem altifalantes externos, não poderá ouvir áudio quando estiver a utilizar o Surface. Para saber como passar a utilizar os altifalantes incorporados no Surface, aceda ao artigo Resolução de problemas das estações de ancoragem e do Estação de ancoragem para superfícies.

Ligar o Surface à estação de ancoragem

Depois de configurar a área de trabalho:

• Se o dispositivo anfitrião suportar USB4®/Thunderbolt™ 4, ligue o cabo da estação de ancoragem à porta USB4®/Thunderbolt™ 4 no dispositivo anfitrião.  Caso contrário, ligue o cabo da estação de ancoragem a qualquer porta USB-C no seu dispositivo anfitrião.

O seu dispositivo será carregado e ligar-se-á automaticamente aos acessórios e periféricos ligados à Dock.

Configurar o monitor

Depois de ligar o Surface e o monitor externo à estação de ancoragem, poderá escolher o que pretende apresentar em cada ecrã. Faça o seguinte:

1. Ir para > do logótipodo Windows Ícone de definições > de definiçõesÍcone do sistema > do sistemaÍcone de apresentação .

   Abrir Definições de visualização

2. Expanda Expandir o ambiente de trabalho para este ecrã e escolha uma das seguintes opções:

   • Duplicar ambiente de trabalho nos dias 1 e 2. O ambiente de trabalho é apresentado em dois ecrãs.

     Nota

     Também poderá ver opções adicionais, como Duplicar ambiente de trabalho nos pontos 1 e 3.

   • Expandir o ambiente de trabalho para este ecrã. O seu ecrã está distribuído por dois ecrãs, sendo que pode arrastar itens entre os dois ecrãs.

   • Só mostrar em __. O ecrã é apresentado no ecrã selecionado e o outro ecrã está vazio.

Configurar o áudio

Depois de ligar o Surface e os dispositivos de áudio à estação de ancoragem, se estiverem disponíveis vários dispositivos de áudio, pode escolher as suas preferências de entrada e saída. Faça o seguinte:

1. Ir para o ícone Iniciar> do logótipodo Windows >Definições > SistemaÍcone de som .

   Abrir Definições de som

2. Em Saída, escolha o dispositivo de saída.

3. Em Entrada, selecione o seu dispositivo de entrada.

Obter as atualizações mais recentes do Surface e do Windows

Para se certificar de que o Surface está a funcionar corretamente, obtenha as atualizações mais recentes. Para obter mais informações, consulte Descarregar controladores e firmware para o Surface. Durante a atualização, certifique-se de que o Surface está ligado à Estação de Ancoragem do Surface e está a receber energia.

Para obter mais informações sobre como atualizar a Estação de Ancoragem do Surface, aceda a Atualizar a Estação de Ancoragem do Surface.

Onde comprar

As estações de ancoragem para Surface e outros acessórios estão disponíveis para compra na Microsoft Store e noutros revendedores.
