Utilizar uma Estação de Ancoragem USB4 para Surface
Utilize Estação de Ancoragem Surface USB4 que se liga através de USB-C/USB 4 para ligar o Surface a monitores de tamanho completo, uma ligação ethernet, altifalantes externos e outros acessórios essenciais. Também carrega o dispositivo Surface com até 65 W de pass-through de energia.
Disponível para compra na Microsoft Store e noutros revendedores.

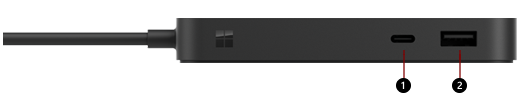

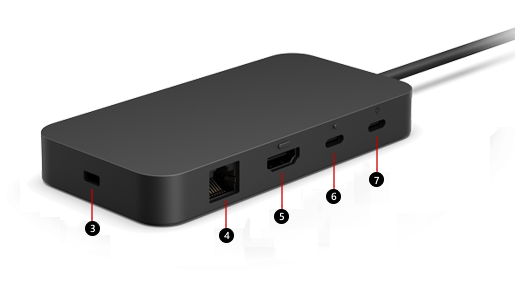

Conheça o seu Estação de Ancoragem Surface USB4
Nota
Se não souber ao certo que estação de ancoragem tem, aceda ao artigo Identificar a Estação de Ancoragem do Surface e as funcionalidades.
| 1 & 6 | Portas USB-C (USB4, ecrã de vídeo ativado, suporta carregamento, até 40 Gb/s de transferência de dados, 7,5W) | Ligue acessórios USB-C às portas 1 e 6, quer esteja a anexar um monitor 4K externo ou a desfrutar de até 40 Gbps de velocidade de transferência de dados para transferências de ficheiros e imagens mais rápidas. Nota: Estação de Ancoragem Surface USB4 suporta monitores duplos 4K externos através de portas USB-C e HDMI e um único monitor de 8K através da porta USB-C. |
|---|---|---|
| 7 | Porta USB-C (apenas PSU) | A porta 7 destina-se apenas a energia de entrada. Fonte de alimentação USB-C de 100 W incluída. |
| 2 | Portas USB-A (USB 3.2 Gen2, até 10 Gb/s, 7,5 W) | Transfira ficheiros de grandes dimensões para uma unidade externa, ligue uma impressora ou auriculares USB, carregue acessórios e muito mais. |
| 3 | Bloco de bloqueio de segurança | Anexe a Estação de Ancoragem a um cabo de bloqueio de segurança, como o Bloqueio de Kensington por motivos de segurança. (O bloqueio de segurança não está incluído) |
| 4 | Porta Giga Ethernet (1Gbit/s) | Para uma ligação de rede fiável e rápida, ligue o Surface a uma rede com fios através da porta ethernet. |
| 5 | HDMI 2.1 | Ligue a Estação de Ancoragem a um monitor 4k externo. Nota: Estação de Ancoragem Surface USB4 suporta (2) monitores 4k através das portas USB-C e HDMI. |
Fontes de alimentação
A Microsoft recomenda o seguinte modelo de fonte de alimentação para a Dock.
| Modelo da Estação de Ancoragem para Surface | Modelo de fonte de alimentação | Tensão da fonte de alimentação | Pass-through para Dispositivo |
|---|---|---|---|
| Estação de Ancoragem Surface USB4 | 2106 | 100W (20V 5A) | 65 W |
Fontes de alimentação de terceiros
O Estação de Ancoragem Surface USB4 é compatível com unidades de fonte de alimentação USB (PD) de terceiros. As unidades de fonte de alimentação que fornecem 100 W irão fornecer 65 W ao dispositivo. O PC anfitrião tem de suportar a wattage recebida; caso contrário, a potência fornecida será limitada à wattage que o PC anfitrião pode aceitar.
Compreender a tensão e a saída de wattage da PSU é importante para garantir que fornece energia adequada para todos os dispositivos ligados. Se a energia for insuficiente ao utilizar o Estação de Ancoragem Surface USB4, determinadas funcionalidades poderão ser desativadas ou reduzidas. Segue-se uma tabela que ilustra cenários em que o Estação de Ancoragem Surface USB4 pode não funcionar com um dispositivo ligado ou o PC anfitrião pode não conseguir carregar.
| Tensão | Wattage (Energia) | Device Works | PC Anfitrião Carregado |
|---|---|---|---|
| 20 V | > 30 W | Sim | Sim |
| 15 V ou inferior | > 30 W | Sim | Não |
| 20 V | < 30 W | Não | Não |
Compatibilidade com dispositivos Surface
Verifique o modelo do Surface na tabela abaixo para ver que funcionalidades do Dock estarão disponíveis. Se o seu Surface não estiver listado, o mesmo não é compatível com esta estação de ancoragem. Para obter informações sobre como encontrar o modelo do Surface, aceda a Descubra que modelo do Surface tem .
Para obter informações sobre resoluções de vídeo suportadas e taxas de atualização para o dispositivo e a estação de ancoragem, consulte Resolução de ecrã externo suportada e taxas de atualização para o Surface.
| Modelo do Surface | Taxa de transferência de dados USB-C |
|---|---|
| Surface Pro (11.ª Edição) Surface Pro 10 para Empresas Surface Pro 9 (Intel/Wi-Fi) Surface Pro 8 |
Até 40 Gbps |
| Surface Laptop 5G para Empresas Surface Laptop (7 Edition) Surface Laptop 6 para Empresas Surface Laptop 5 |
Até 40 Gbps |
| Composição do Surface Laptop Studio Surface Laptop Studio 2 |
Até 40 Gbps |
| Surface Pro 1ª Edição de 12 polegadas Surface Pro 9 com 5G Surface Pro 7+ Surface Pro 7 Surface Pro X |
Até 10 Gbps |
| Surface Laptop de 13 polegadas 1ª Edição Surface Laptop 4 Surface Laptop 3 Surface Laptop Go 3 Surface Laptop Go 2 Surface Laptop Go |
Até 10 Gbps |
| Surface Go 4 | Até 10 Gbps |
Configurar a sua Estação de Ancoragem Surface USB4
Depois de desembalar a estação de ancoragem, coloque-a no local pretendido na secretária, deixando quaisquer fios ou cabos necessários onde tenha acesso fácil aos mesmos. Agora está pronto para configurar a estação de ancoragem.
Configurar a área de trabalho e estabelecer ligação
- Ligue a extremidade CA do cabo de alimentação da estação de ancoragem a uma fonte de energia e, em seguida, ligue a outra extremidade à ficha de alimentação na estação de ancoragem.
- Se pretender utilizar uma ligação de rede com fios, ligue um cabo de rede à porta Ethernet.
- Ligue os periféricos USB do computador às portas USB.
- Ligue um cabo de vídeo a partir do monitor através da porta USB-C ou HDMI na parte de trás do Estação de Ancoragem Surface USB4.
- Ligue quaisquer acessórios USB essenciais, como pen USB, acessórios de áudio através das portas USB-A e USB-C disponíveis.
Nota
Sem altifalantes externos, não poderá ouvir áudio quando estiver a utilizar o Surface. Para saber como mudar para os altifalantes incorporados no Surface, aceda a Resolução de Problemas da Estação de Ancoragem para Surface ou Estação de Ancoragem para Surface.
Ligar o Surface à estação de ancoragem
Depois de configurar a área de trabalho, ligue o cabo da estação de ancoragem à porta USB4 do dispositivo anfitrião. O seu dispositivo irá carregar e ligar-se automaticamente aos acessórios e periféricos ligados à Estação de Ancoragem Surface USB4.
Configurar o monitor
Depois de ligar o Surface e o monitor externo à estação de ancoragem, poderá escolher o que pretende apresentar em cada ecrã. Faça o seguinte:
Aceda a Iniciar
>Definições
> do Ecrã
do Sistema
> .Expanda Expandir o ambiente de trabalho para este ecrã e escolha uma das seguintes opções:
Duplicar ambiente de trabalho em 1 e 2. O ambiente de trabalho é apresentado em dois ecrãs.
Nota
Também poderá ver opções adicionais, como Duplicar ambiente de trabalho em 1 e 3.
Expandir o ambiente de trabalho para este ecrã. O seu ecrã está distribuído por dois ecrãs, sendo que pode arrastar itens entre os dois ecrãs.
Só mostrar em __. O ecrã é apresentado no ecrã selecionado e o outro ecrã está vazio.
Nota
Para saber mais sobre como configurar o monitor, aceda a Ligar o Surface a um ecrã externo.
Configurar o áudio
Depois de ligar o Surface e os dispositivos de áudio à estação de ancoragem, se estiverem disponíveis vários dispositivos de áudio, pode escolher as suas preferências de entrada e saída. Faça o seguinte:
Aceda a Iniciar
>Definições >Som
do Sistema > .Em Saída, selecione o seu dispositivo de saída.
Em Entrada, selecione o seu dispositivo de entrada.
Nota
Para saber mais sobre como configurar o som no Surface, aceda a Som, volume e acessórios de áudio do Surface.
Obter as atualizações mais recentes do Surface e do Windows
Para se certificar de que o Surface está a funcionar corretamente, obtenha as atualizações mais recentes. Para obter mais informações, consulte Transferir controladores e firmware para o Surface. Ao atualizar, certifique-se de que o Surface está ligado à Estação de Ancoragem para Surface e está a receber energia.
Para obter mais informações sobre como atualizar a Estação de Ancoragem do Surface, aceda a Atualizar a Estação de Ancoragem do Surface.
Onde comprar
As estações de ancoragem para Surface e outros acessórios estão disponíveis para compra na Microsoft Store e noutros revendedores.
Nota
Se a Microsoft Store não estiver disponível na sua região, também encontrará o Surface nestes revendedores.
