Utilizar o Surface Dock

Utilize a Estação de Ancoragem do Surface para ligar o Surface a monitores de tamanho completo, a uma ligação Ethernet, a altifalantes externos e muito mais. Também carrega o Surface.

Nota

Se não souber ao certo que estação de ancoragem tem, aceda ao artigo Identificar a Estação de Ancoragem do Surface e as funcionalidades.

Funcionalidades da Estação de Ancoragem para Surface

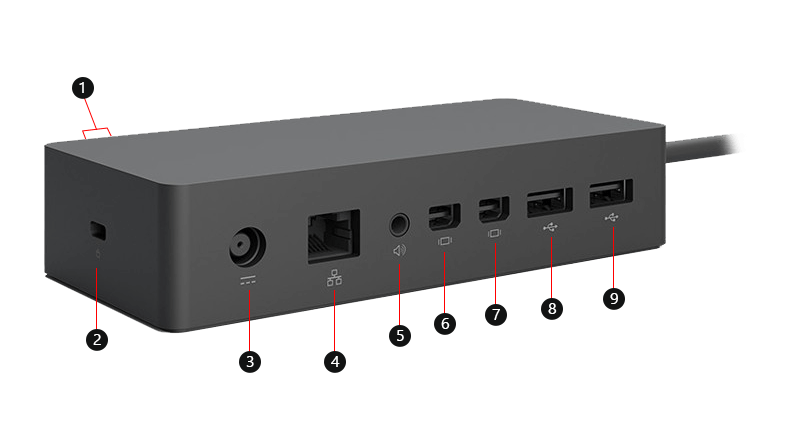

Mostra o Surface Dock, com portas e funcionalidades numeradas.

Portas
1, 8 & 9 USB 3.0 Transfira ficheiros de grandes dimensões para uma unidade externa, ligue uma impressora ou auriculares USB, carregue acessórios e muito mais.
2 Bloco de bloqueio de segurança Ligue a Estação de Ancoragem a um cabo de bloqueio de segurança.
3 Ligar/desligar A ficha de alimentação liga a estação de ancoragem à fonte de alimentação.
4 Ethernet Quando necessitar da fiabilidade e velocidade de uma ligação de rede com fios, ligue o Surface a uma rede com fios através da porta Ethernet.
5 Áudio Ligue os seus acessórios de áudio favoritos, como altifalantes ou auscultadores com fios, à porta de áudio de 3,5 mm da estação de ancoragem.
6 & 7 Mini DisplayPort Utilize esta porta para ligar o monitor externo. Dependendo das portas de saída de vídeo do seu monitor, poderá necessitar de um adaptador de placa gráfica (vendido em separado).

Fontes de alimentação

Descubra que modelo de fonte de alimentação é fornecido com a Estação de Ancoragem para Surface.

Modelo do Surface Dock Modelo da unidade da fonte de alimentação Potência de alimentação Pass-through para o dispositivo
Surface Dock 1749 90W (15 volts @ 6 amps) 60 W

Compatibilidade com dispositivos Surface

Verifique o modelo do Surface na tabela abaixo para ver que funcionalidades do Dock estarão disponíveis. Se o seu Surface não estiver listado, o mesmo não é compatível com esta estação de ancoragem. Para obter informações sobre como encontrar o modelo do Surface, aceda a Descubra que modelo do Surface tem .

Ao efetuar a ligação do seu Surface a monitores através da Estação de Ancoragem do Surface, a resolução do ecrã ou atualização máxima através da Mini DisplayPort será de 4096 x 2160 @30Hz ou 2960 x 1440 @60Hz, mesmo que as capacidades do dispositivo sejam superiores. Para obter mais informações, aceda a Resolução de ecrã externo suportada e taxas de atualização para o Surface.

Modelo do Surface Entrada e saída de áudio Taxa de transferência de dados USB 3.0 Gigabit Ethernet
Surface Pro (11.ª Edição)
Surface Pro 10 para Empresas
Surface Pro 9 (todos os modelos)
Surface Pro 8
Surface Pro 7+
Surface Pro 7
Surface Pro 6
Surface Pro (5.ª Geração)
Surface Pro 4
Surface Pro 3		 Apenas saída de áudio Até 5 Gbps Sim
Surface Pro X Apenas saída de áudio Até 5 Gbps Sim
Surface Laptop (7.ª Edição)
Surface Laptop 6 para Empresas
Surface Laptop 5 (todos os modelos)
Surface Laptop 4 (todos os modelos)
Surface Laptop 3 (todos os modelos)
Surface Laptop 2
Surface Laptop (1.ª geração)		 Apenas saída de áudio Até 5 Gbps Sim
Surface Laptop Go 3
Surface Laptop Go 2
Surface Laptop Go		 Apenas saída de áudio Até 5 Gbps Sim
Surface Laptop Studio 2
Composição do Surface Laptop Studio		 Apenas saída de áudio Até 5 Gbps Sim
Surface Book (todos os modelos) Surface Book 2 (todos os modelos) Apenas saída de áudio Até 5 Gbps Sim
Surface Go 4
Surface Go 3
Surface Go 2
Surface Go		 Apenas saída de áudio Até 5 Gbps Sim

Nota

Se utilizar o Surface Dock com o Surface Book, a Mini DisplayPort do Surface Book ficará coberta pelo conector do Surface Dock e não estará disponível para utilização. Isto é propositado, uma vez que só pode utilizar até 2 monitores externos com o seu Surface de uma só vez.

Configurar a Estação de Ancoragem do Surface

Depois de desembalar a estação de ancoragem, coloque-a no local pretendido na secretária, deixando quaisquer fios ou cabos necessários onde tenha acesso fácil aos mesmos. Agora está pronto para configurar a estação de ancoragem.

Configurar a área de trabalho e estabelecer ligação

  1. Ligue a extremidade CA do cabo de alimentação da estação de ancoragem a uma fonte de energia e, em seguida, ligue a outra extremidade à ficha de alimentação na estação de ancoragem.

  2. Se pretender utilizar uma ligação de rede com fios, ligue um cabo de rede à porta Ethernet.

  3. Ligue os periféricos USB do computador às portas USB.

  4. Ligue um cabo de vídeo entre o monitor e a Mini DisplayPort ao seu Surface Dock.

    Se o cabo do seu monitor não tiver estes conectores, terá de comprar outro cabo ou um adaptador. Para obter mais informações sobre adaptadores, aceda ao artigo Ligar o Surface a uma televisão, monitor ou projetor.

  5. Ligue quaisquer acessórios de áudio, como altifalantes ou auscultadores com fios.

    Sem altifalantes externos, não poderá ouvir áudio quando estiver a utilizar o Surface. Para saber como passar a utilizar os altifalantes incorporados no Surface, aceda ao artigo Resolução de problemas das estações de ancoragem e do Surface Dock.

Ligar o Surface à estação de ancoragem

Depois de configurar a área de trabalho:

  • Ligue o cabo Surface Connect na estação de ancoragem ao Surface.
  • O seu dispositivo irá carregar e ligar-se automaticamente aos acessórios e periféricos ligados à Estação de Ancoragem.

Configurar o monitor

Depois de ligar o Surface e o monitor externo à estação de ancoragem, poderá escolher o que pretende apresentar em cada ecrã. Faça o seguinte:

  1. Aceda a Iniciar>Definições > do Ecrã do Sistema > .

    Abrir Definições de visualização

  2. Expanda Expandir o ambiente de trabalho para este ecrã e escolha uma das seguintes opções:

    • Duplicar ambiente de trabalho em 1 e 2. O ambiente de trabalho é apresentado em dois ecrãs.

      Nota

      Também poderá ver opções adicionais, como Duplicar ambiente de trabalho em 1 e 3.

    • Expandir o ambiente de trabalho para este ecrã. O seu ecrã está distribuído por dois ecrãs, sendo que pode arrastar itens entre os dois ecrãs.

    • Só mostrar em __. O ecrã é apresentado no ecrã selecionado e o outro ecrã está vazio.

Nota

Para saber mais sobre como configurar o monitor, aceda a Ligar o Surface a uma TV, monitor ou projetor.

Configurar o áudio

Depois de ligar o Surface e os dispositivos de áudio à estação de ancoragem, se estiverem disponíveis vários dispositivos de áudio, pode escolher as suas preferências de entrada e saída. Faça o seguinte:

  1. Aceda a Iniciar>Definições >Som do Sistema > .

    Abrir definições de Som

  2. Em Saída, selecione o seu dispositivo de saída.

  3. Em Entrada, selecione o seu dispositivo de entrada.

Nota

Para saber mais sobre como configurar o som no Surface, aceda a Som, volume e acessórios de áudio do Surface.

Obter as atualizações mais recentes do Surface e do Windows

Para se certificar de que o Surface está a funcionar corretamente, obtenha as atualizações mais recentes. Para obter mais informações, consulte Descarregar controladores e firmware para o Surface. Durante a atualização, certifique-se de que o Surface está ligado à Estação de Ancoragem do Surface e está a receber energia.

Para obter mais informações sobre como atualizar a Estação de Ancoragem do Surface, aceda a Atualizar a Estação de Ancoragem do Surface.

Onde comprar

As estações de ancoragem para Surface e outros acessórios estão disponíveis para compra na Microsoft Store e noutros revendedores.

Nota

Se a Microsoft Store não estiver disponível na sua região, também encontrará o Surface nestes revendedores.
