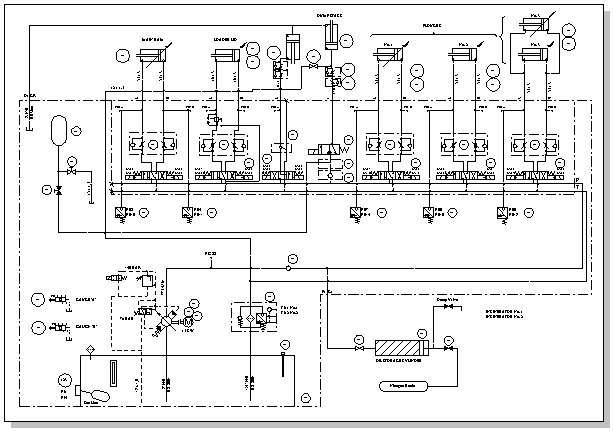

Создавайте схемы питания жидкости в Visio профессиональный или Visio, план 2, чтобы документировать системы гидравлической или пневмосистемы управления, например используемые в системах автоматизации фабрики, тяжелом оборудовании или системах подвески автомобилей.
Щелкните Шаблоны>Создание инженерных>жидкостей.>
Этот тип документа открывает немасштабированную страницу документа в альбомной ориентации
. Этот параметр можно изменить в любое время.Перетащите фигуры оборудования и клапана на страницу документа.
Вы можете настроить множество фигур, щелкнув их правой кнопкой мыши.Соединяйте компоненты с помощью
средства Соединитель или фигур соединителей.
Использование средства соединителя- На вкладке Главная в группе Сервис нажмите .
- Перетащите точку соединения на первой фигуре к точке соединения на второй фигуре.
Дополнительные сведения об использовании соединителей см. в разделе Добавление соединителей между фигурами.
Использование фигур соединителя
- Перетащите фигуру соединителя на страницу документа.
- Поместите начальную точку соединителя на родительскую фигуру (фигуру, из которую вы подключаетесь). Поместите конечную точку соединителя на дочернюю фигуру (фигуру, к которому вы подключаетесь).
- На вкладке Главная в группе Сервис нажмите
Добавьте текст в фигуры, выбрав фигуру и введя текст.
Большинство фигур с гибким питанием имеют управляющий дескриптор, который можно перетаскивать для изменения положения текста.Добавьте выноски и другие справочные заметки. Дополнительные сведения см. в разделе Добавление заметки к схеме с помощью выносок.
Фигуры могут содержать данные фигур. Вы можете ввести данные фигуры и добавить новые данные в фигуру. Для этого:
- Щелкните фигуру правой кнопкой мыши и выберитеДанные фигурыданных>.
- В области Данные фигуры щелкните каждое поле данных и введите или выберите значение.
