流程图是任何类型的分步流程的可视化。 它们通常创建为流程图，形状表示流程中的步骤，由指示下一步的箭头连接。
Visio 有很多流程图模板，但是它们都可以归入以下两个类别之一：
通用流程图
如果您想绘制一个流程图，并且没有想要遵循的特定方法，那么这三个模板之一应该效果很好。 Visio Standard、Visio Professional 和 Visio 的订阅版本支持这些图表。
- 基本流程图
- 跨职能流程图
- 工作流图
要查找这些模板：
- 选择“文件”选项卡。
- 选择“新建”。
- 选择“流程图”。

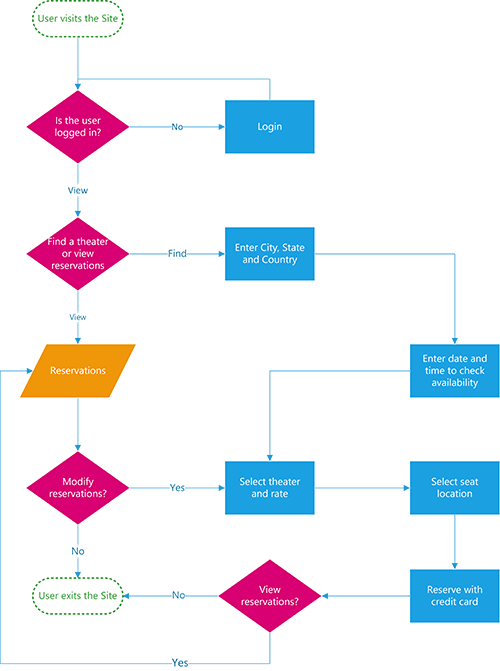

基本流程图
基本流程图模板适用于各种业务流程，其中每个步骤都可以使用简单的几何形状表示。
跨职能流程图
跨职能流程图与基本流程图相同，但增加了一个结构元素：称为“泳道”的容器，代表负责每个步骤的人员或部门。 事实上，跨职能流程图模板使用的形状模具与基本流程图模板使用的模具相同;主要区别在于页面中添加了一些泳道供你开始。
工作流程图
工作流程图是一个通用的图形图。 它具有许多常见业务部门、对象和步骤的形状。 您可以使用它代替基本流程图，以更具代表性的方式显示流程如何经历各个阶段。
特定方法的流程图
基于方法论的流程图比通用图具有更多的结构，并且可以传达更详细的信息。 他们经常使用具有特定含义的符号，或者要求某些类型的数据伴随某些形状来完全实现该过程。 这些规则或指南通常在规范中正式描述，其中大部分可在 Web 上找到。 这些图表仅在 Visio Professional 和 Visio 计划 2 中受支持。
查找这些模板
- 选择“ 文件 ”选项卡，然后选择“ 新建”。
- 根据图表类型选择 流程图 或 业务。
- 选择相应模板，然后选择 “创建”。
Visio 中包含的一些支持特定流程方法图的模板包括：
- 审计图
- 业务流程模型和符号图
- 事件驱动的流程图
- 故障树分析图
- IDEF0 图
- ITIL 图
- Microsoft SharePoint 工作流
- SDL 图
- 六个西格玛图
- TQM 图
- 价值流图
审核图表
使用审计图记录和分析金融交易或库存管理等流程。 有关详细信息，请参阅 创建审核图。
BPMN 图
您可以创建遵循 BPMN 2.0 标准 (BPMN) 流程图的业务流程模型和表示法。 有关详细信息，请参阅 创建符合 BPMN 的流程。
EPC 图
使用事件驱动的流程链 (EPC) 图创建业务流程的高级可视化模型。 有关详细信息，请参阅 创建事件驱动的流程链 (EPC) 图。
故障树分析图
使用故障树图记录业务流程，包括六西格玛和 ISO 9000 流程。 有关详细信息，请参阅 创建故障树分析图。
IDEF0 图表
使用 IDEF0 流程图表模型为模型配置管理、需求和收益分析、需求定义和持续改进模型创建分层图。 有关详细信息，请参阅 创建 IDEF0 图表。
ITIL 图
记录基于信息技术基础设施库标准的信息技术服务流程管理的最佳实践。 有关详细信息，请参阅 创建 ITIL 关系图。
Microsoft SharePoint 工作流
可以在 Visio 中为 SharePoint 创建带批注的工作流图，然后将其导出以在 SharePoint Designer 中进行配置。

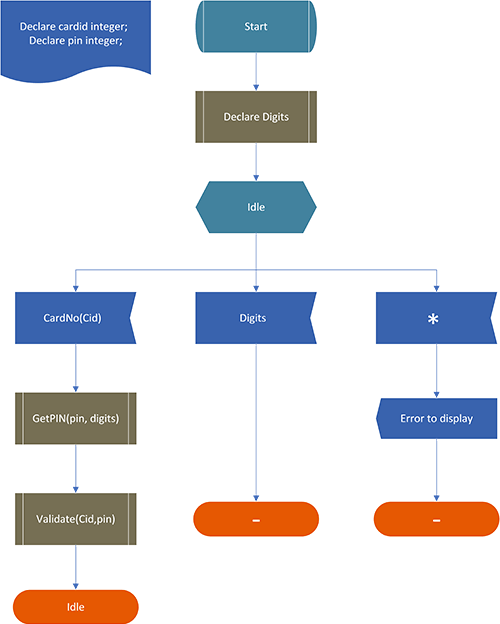

SDL图
使用规范和描述语言为通信和电信系统和网络绘制面向对象的图表。 有关详细信息，请参阅在 Visio 中创建 SDL 图表。
六西格玛图
使用此模板创建六西格玛流程图或质量之家图。 有关详细信息，请参阅 创建六 Sigma 流程图或质量之家图。
TQM 图
创建全面质量管理图，包括因果关系图、自上而下和跨职能流程图，用于业务流程重新设计和持续改进。
价值流图
使用价值流图说明精益制造过程中的材料和信息流。 有关详细信息，请参阅 创建价值流图。
