如何使用資料橫條

在 Visio 專業版中，資料橫條是可在您將資料匯入至圖形後套用的資料圖形。 下列範例顯示這三個圖形之 [ 完成百分比 ] 欄位的資料列：

資料橫條很適合用來顯示百分比、評分、進度、分數和金額。

將資料橫條套用至圖形

1. 確定 [資料圖形欄位 ] 窗格已在右側開啟。 如果未開啟，請在 [ 資料 ] 索引標籤上按一下以選取 [ 資料圖形欄位] 核取方塊。


2. 執行下列其中一個動作：

   • 如果要變更頁面上的所有圖形，請按一下圖表上的空白處以取消選取任何可能選取的圖形。
   • 如果您只想變更頁面上選取的圖形，請按一下一個或多個圖形以選取它們。

3. 在 [資料圖形欄位 ] 窗格中，識別您想要變更為資料橫條的資料欄位。

4. 在同一個窗格中，確定您要變更的欄位有核取記號，並且務必選取該欄位，使它反白顯示為藍色：


   重要

   如果您未在 [資料圖形欄位 ] 窗格中選取欄位，下一個步驟將無法存取 [資料圖形 ] 圖庫。

5. 在 [ 資料 ] 索引標籤上，按一下 [資料圖形 ] 庫底部的向下箭號。


6. 然後在 [資料列] 底下選擇項目。

設定其他資料橫條屬性

套用資料橫條之後，您可能需要進行設定，讓圖形正確地視覺化您的資料。 例如，您可能想要變更文字格式設定等屬性，或想要以不同的位置放置它。

1. 執行上述步驟 1 至 4。

2. 在 [資料 ] 索引標籤上，按一下 [設定]。


3. 如果您想要變更資料橫條的整體外觀，請從 [樣式 ] 功能表選擇其他樣式。

4. 若要變更資料列「填滿」或顯示進度的方式，您可以設定最小值和最大值：

   • 最小值 這是會造成資料列顯示為「空白」的值。 如果您的資料是百分比格式，最小值會設為 0，因此含有該值的資料列看起來會是空白的。 但如果您的資料不是百分比格式，則可以將最小值設定為另一個值。 例如，假設在整個資料中，最底部的值是 15。 您可以將最小值設為 15，然後資料列在值大於 15 之前不會顯示任何完成。
   • 最大值 這是導致資料橫列顯示為「已滿」的值。 如果您的資料是百分比格式，最大值會設為 100，因此資料橫條看起來會以 100 填滿。 但如果您的資料不是百分比格式，則可以將最大值設定為另一個值。 例如，假設在資料中，最上面的值是 150。 您可以將最大值設為 150，這樣一來，資料列才會完全填滿，直到值為 150。

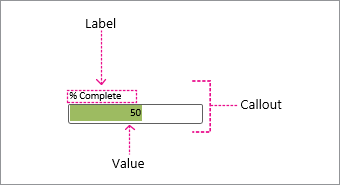

5. 您也可以變更標籤、值和註標。 下圖說明每個元件。 標籤是匯入資料的欄位名稱 (或欄名稱) 。 值是欄位的實際值。 註標是資料圖形的整個區域。


   • 標籤位置 決定欄位名稱相對於資料列的位置。 有數個選項： [上]、[底]、[左] 和 [右] 是常見的選項。 如果您不想顯示它，甚至還有一個“未顯示”選項。 在上例中，標籤位置設定為頂端。
   • 標籤 這是欄位名稱的實際文字。 如果您想要從位於資料中的預設欄位名稱自訂此項目，您可以選取 [預設]，按 DELETE，然後輸入您自己的文字。 例如，您可以將它變更為「完成百分比」。
   • 標籤字型大小 這會設定標籤的字型大小。
   • 值位置 此屬性會判斷相對於資料列，資料值的顯示位置。 有數個選項： [內部]、[頂部]、[底部]、[左側] 和 [右側] 等等。 如果您不想顯示值，甚至還有 [未顯示] 選項。 在上述範例中，值位置設定為 [內部]。
   • 值格式 此屬性可讓您設定值的資料格式。 按一下 “...” 按鈕，然後從熱門格式中選擇，例如數值、貨幣、日期/時間等。
   • 值字型大小 這會設定值的字型大小。
   • 註標位移 這可讓您將整體註標的位置向左或向右微調。
   • 註標寬度 這可讓您變更資料圖形整體區域的寬度。 如果您指定數位，則預設單位為英吋。 例如，如果您輸入 2，資料圖形區域的寬度會變更為 2 英吋。 您也可以以點為單位指定寬度。 如果您以點為單位指定，請務必使用數字、空格，然後是 “pt”。 例如： 100 pt。

6. 您也可以 重新調整資料圖形的位置。
