Surface Thunderbolt 4 Dock verwenden

Verwenden Sie Microsoft Surface Thunderbolt™ 4 Dock über USB-C, um Ihr Surface mit Monitoren normaler Größe, einer Ethernetverbindung, externen Lautsprechern und vielem mehr zu verbinden. Außerdem wird das Surface aufgeladen.

Erhältlich im Microsoft Store und bei anderen Einzelhändlern.

• Surface Thunderbolt 4 Dock

Infos zur Surface-Dockingstation

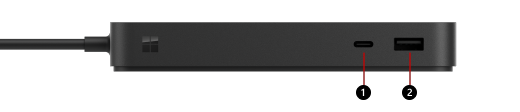

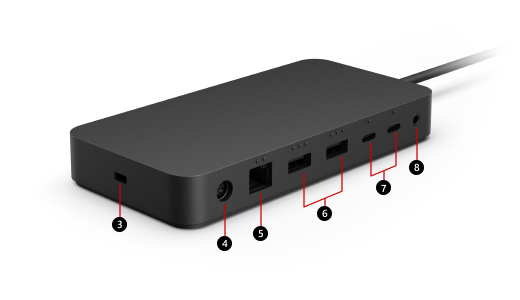

Ports

Infos zu den Ports der Surface-Dockingstation.

1 & 7

USB-C-Anschlüsse (USB 4, Thunderbolt™ 4, Videoanzeige aktiviert)

Verwenden Sie diesen Port zum Anschließen von USB-C-Zubehör.

Die USB-C-Anschlüsse des Surface Thunderbolt™ 4 Dock können mit einem externen Monitor verbunden werden. Abhängig von den Videoausgängen Ihres Monitors benötigen Sie möglicherweise einen Display-Adapter (separat erhältlich).

2 & 6

USB-A-Anschlüsse (USB 3.1 Gen 2, bis zu 10 Gigabit pro Sekunde)

Mit den USB-Anschlüssen können Sie große Dateien auf ein externes Laufwerk übertragen, einen USB-Drucker oder ein Headset anschließen, Zubehörgeräte aufladen und mehr.

3

Slot für Sicherheitssperre

Schließen Sie Ihr Dock an ein Sicherheitsschlosskabel an.

4

Netzbuchse

Der Netzanschluss verbindet Ihre Dockingstation mit dem Stromnetz.

5

Ethernet-Anschluss (2,5 Gigabit pro Sekunde)

Wenn Sie die Zuverlässigkeit und Geschwindigkeit einer kabelgebundenen Netzwerkverbindung benötigen, schließen Sie Ihren Surface über den Ethernet-Anschluss an ein kabelgebundenes Netzwerk an.

8

Audioanschluss

Schließen Sie Ihr bevorzugtes Audiozubehör, wie z. B. kabelgebundene Lautsprecher oder Kopfhörer, an den 3,5-mm-Audioanschluss Ihrer Dockingstation an.

Netzteile

Finden Sie heraus, welches Netzteilmodell mit Ihrem Surface Dock verwendet werden kann.

Surface Dock-Modell

Netzteilmodell

Wattzahl des Netzteils

Passthrough zum Gerät

Surface Thunderbolt™ 4 Dock

2055

165 W (22 Volt @ 7,5 Ampere)

96 W

Kompatibilität mit Surface-Geräten

Überprüfen Sie ihr Surface-Modell in der folgenden Tabelle, um zu sehen, welche Features der Dockingstation verfügbar sein werden. Wenn Ihr Surface nicht aufgeführt ist, ist es nicht mit dieser Dockingstation kompatibel. Für Informationen dazu, wie Sie Ihr Surface-Modell finden, wechseln Sie zu Ermitteln, welches Surface-Modell Sie haben.

Informationen zu unterstützten Videoauflösungen und Aktualisierungsraten für das Gerät und die Dockingstation finden Sie unter Unterstützte externe Bildschirmauflösung und Bildwiederholraten für Surface.

Surface-Modell	USB-C-Datenübertragungsrate
Surface Pro für (12. Edition)* Surface Pro 5G for Business (12. Edition)* Surface Pro (11. Edition)* Surface Pro 10 für Unternehmen* Surface Pro 9 (Intel/WLAN)* Surface Pro 8*	Bis zu 40 Gbit/s
Surface Laptop (8. Edition)* Surface Laptop 5G für Unternehmen* Surface Laptop (7. Edition)* Surface Laptop 6 für Unternehmen* Surface Laptop 5*	Bis zu 40 Gbit/s
Surface Laptop Studio* Surface Laptop Studio 2*	Bis zu 40 Gbit/s
Surface Pro 12 Zoll 1. Edition Surface Pro 9 mit 5G Surface Pro 7+ Surface Pro 7 Surface Pro X	Bis zu 10 Gbit/s
Surface Laptop 13 Zoll Surface Laptop 4 Surface Laptop 3 Surface Laptop Go 3 Surface Laptop Go 2 Surface Laptop Go	Bis zu 10 Gbit/s
Surface Book 3	Bis zu 10 Gbit/s
Surface Go 4 Surface Go 3 Surface Go 2	Bis zu 10 Gbit/s

* Das Surface Thunderbolt™ 4 Dock ist für Geräte mit einem USB4/Thunderbolt™ 4-Anschluss optimiert. Dies gilt auch für die Surface-Geräte*, die in der beigefügten Tabelle aufgeführt sind.

Einrichten von Surface-Dockingstation

Nachdem Sie Ihre Dockingstation ausgepackt haben, stellen Sie sie auf Ihrem Schreibtisch auf, wo Sie wollen, und lassen Sie alle notwendigen Kabel und Leitungen weg, damit Sie sie leicht erreichen können. Und schon sind Sie bereit zum Einrichten.

Einrichten des Arbeitsplatzes und Plug-Ins

1. Schließen Sie das AC-Ende des Stromkabels der Dockingstation an eine Stromquelle an und stecken Sie dann das andere Ende in die Strombuchse an der Dockingstation.

2. Wenn Sie eine Kabelnetzwerkverbindung nutzen möchten, schließen Sie ein Netzwerkkabel an den Ethernet-Anschluss an.

3. Schließen Sie Ihre USB-Computerperipheriegeräte an die USB-Anschlüsse an.

4. Verbinden Sie ein Videokabel von Ihrem Monitor mit dem USB-C-Anschluss auf der Rückseite Ihres Surface Thunderbolt™ 4 Dock.

   Wenn das Monitorkabel nicht über einen USB-C-Anschluss verfügt, müssen Sie ein anderes Kabel oder einen anderen Adapter kaufen. Weitere Informationen zu Adaptern finden Sie unter Verbinden von Surface mit einem externen Bildschirm.

5. Schließen Sie Audiozubehör wie kabelgebundene Lautsprecher oder Kopfhörer an.

   Ohne externe Lautsprecher wird bei der Verwendung von Surface möglicherweise kein Ton wiedergegeben. Um zu erfahren, wie Sie auf die eingebauten Lautsprecher auf Ihren Surface wechseln können, gehen Sie zu Behandeln von Problemen mit Surface Dock und Dockingstations.

Verbinden von Surface mit der Dockingstation

Nachdem Sie Ihren Arbeitsbereich eingerichtet haben:

• Wenn Ihr Hostgerät USB4®/Thunderbolt™ 4 unterstützt, schließen Sie das Kabel von der Dockingstation an den USB4®/Thunderbolt™ 4-Anschluss Ihres Hostgeräts an.  Schließen Sie andernfalls das Kabel vom Dock an einen USB-C-Anschluss auf Ihrem Hostgerät an.

Das Gerät wird aufgeladen und automatisch mit dem an das Dock angeschlossenen Zubehör und Peripheriegeräten verbunden.

Einrichten des Monitors

Nachdem Sie Ihr Surface und Ihren externen Monitor an die Dockingstation angeschlossen haben, können Sie festlegen, was auf den einzelnen Bildschirmen angezeigt werden soll. Gehen Sie dazu folgendermaßen vor:

1. Gehe zum Startsymbol>>>Symbol

   Anzeigeeinstellungen

2. Erweitern Sie Desktop auf diese Anzeige erweitern, und wählen Sie eine der folgenden Optionen aus:

   • Desktop auf 1 und 2 duplizieren. Der Bildschirminhalt wird auf zwei Bildschirmen angezeigt.

     Hinweis

     Möglicherweise werden auch zusätzliche Optionen angezeigt, wie z. B. "Desktop duplizieren" auf 1 und 3.

   • Desktop auf diese Anzeige erweitern. Der Bildschirminhalt wird auf zwei Bildschirme verteilt, und Sie können Elemente zwischen den beiden Bildschirmen hin und her schieben.

   • Nur anzeigen auf __. Der Bildschirminhalt wird auf dem ausgewählten Bildschirm angezeigt. Der andere Bildschirm bleibt leer.

Einrichten von Audio

Wenn mehrere Audiogeräte verfügbar sind, nachdem Sie Ihr Surface und Ihre Audiogeräte mit dem Dock verbunden haben, können Sie Ihre Eingabe- und Ausgabeeinstellungen auswählen. Gehen Sie dazu folgendermaßen vor:

1. Gehe zum >>> .

   Soundeinstellungen öffnen

2. Wählen Sie unter "Ausgabe" Ihr Ausgabegerät aus.

3. Wählen Sie unter "Eingabe" Ihr Eingabegerät aus.

Abrufen der neuesten Updates für Surface und Windows

Um sicherzustellen, dass Ihr Surface ordnungsgemäß funktioniert, rufen Sie die neuesten Updates ab. Weitere Informationen finden Sie unter Herunterladen von Treibern und Firmware für Surface. Stellen Sie beim Aktualisieren sicher, dass Ihr Surface mit der Surface-Dockingstation verbunden ist und mit Strom versorgt wird.

Weitere Informationen zur Aktualisierung Ihrer Surface-Dockingstation finden Sie unter Aktualisieren Ihrer Surface-Dockingstation.

Wo erhältlich?

Surface Docks und anderes Zubehör können im Microsoft Store und bei anderen Einzelhändlern erworben werden.
