Οδηγίες εκτύπωσης 3D για λαβές πένας με τη Λεπτή πένα επιφάνεια

Αυτές οι οδηγίες εξηγούν πώς μπορείτε να εκτυπώσετε τις προσαρμόσιμες λαβές πένας σε έναν εκτυπωτή FDM. Το FDM είναι μια ευρέως χρησιμοποιούμενη μέθοδος 3D εκτύπωσης που λιώνει θερμοπλαστικό νήμα και το τοποθετεί στρώμα προς στρώμα για να κατασκευάσει ένα αντικείμενο. Οι κοινές μάρκες εκτυπωτών FDM περιλαμβάνουν Bambu Lab, Creality 3D, Prusa και FlashForge. Κάντε λήψη του τύπου αρχείου 3MF για αυτήν τη μέθοδο.

Συστάσεις υλικού

  • PLA (πολυγαλακτικό οξύ)
  • ABS (ακρυλονιτρίλιο βουταδιένιο στυρόλιο)
  • PETG (τροποποιημένη τερεφθαλική πολυαιθυλενογλυκόλη)
  • Νάιλον

Ρύθμιση εκτυπωτή

Υπάρχουν 3 μέρη ανά λαβή και 1 μέρος ανά καπάκι όπως φαίνεται στην παρακάτω εικόνα:

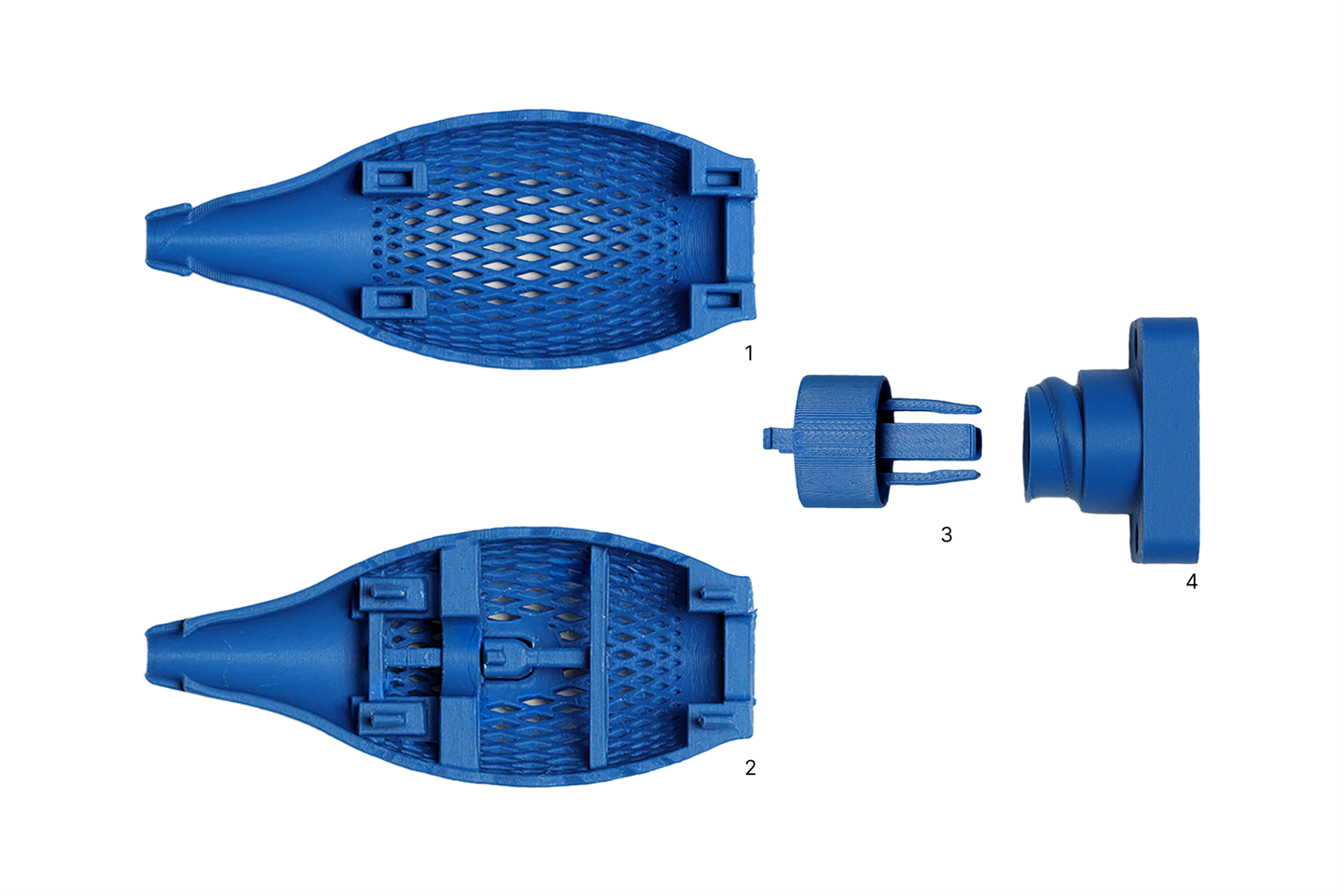

Τυπωμένα εξαρτήματα διάταξης λαβής επιφάνεια Slim Pen με ετικέτες 1, 2, 3 και 4.

  • Μέρος 1 = Λαβή πλάτης
  • Μέρος 2 = Μπροστινή λαβή
  • Μέρος 3 = Κάλυμμα μοχλού

Λεπτομέρειες εκτυπωτή:

  • Μέγεθος ακροφυσίων: 0.4mm
  • Ύψος στρώματος: 0.2mm

Ρυθμίσεις εκτύπωσης:

  • Βρόχοι τοίχου: 2
  • Ανώτερα στρώματα κελύφους: 5
  • Στρώματα κελύφους πυθμένα: 5
  • Πλήρωση: 15% πλέγμα
  • Τύπος υποστήριξης: δέντρο
  • Γωνία κατωφλίου: 30

Προσανατολισμός ανά μέρος:

Εάν κάνετε λήψη του αρχείου 3MF, μπορείτε να παραλείψετε αυτό το βήμα επειδή έχει ρυθμιστεί ήδη ο σωστός προσανατολισμός εκτύπωσης.

  • Πίσω λαβή: Κάθετη, ανάποδα, με κλίση 30 μοίρες προς τα πίσω
  • Μπροστινή λαβή: Κάθετη, ανάποδα, με κλίση 30 μοίρες προς τα πίσω
  • Κάλυμμα μοχλού: Οριζόντιο, εφαπτόμενο
  • Καπάκι: Κάθετο, ανάποδα

Ακολουθεί ένα παράδειγμα της τελικής διάταξης:

Σημείωση

Τα αρχεία 3MF περιλαμβάνουν ένα 2ο topper ως επιπλέον. Αυτή η εικόνα εμφανίζει επίσης κεφαλαία και τα αρχεία καπακιού είναι διαθέσιμα ως ξεχωριστό μέρος λήψης.

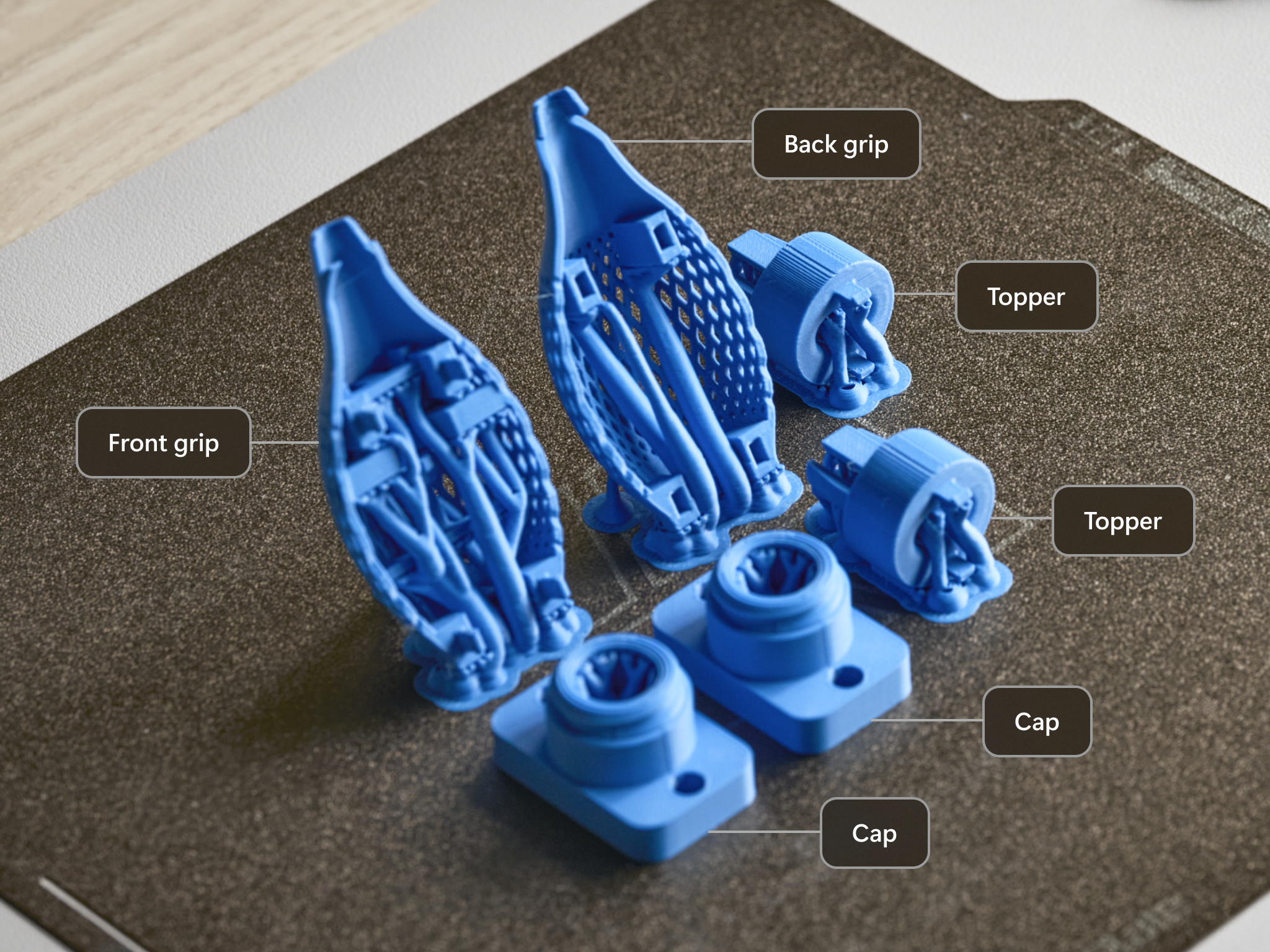

Τυπωμένα εξαρτήματα και καλύμματα λαβής επιφάνεια Slim Pen με ετικέτα μπροστινής λαβής, πίσω λαβής, καλύμματος μοχλού και καπακιού.

Κατάργηση υλικού υποστήριξης

Μετά την εκτύπωση, αφαιρέστε τα εξαρτήματα από το κρεβάτι εκτύπωσης. Μπορεί να χρειαστείτε ένα εργαλείο απόξεσης.

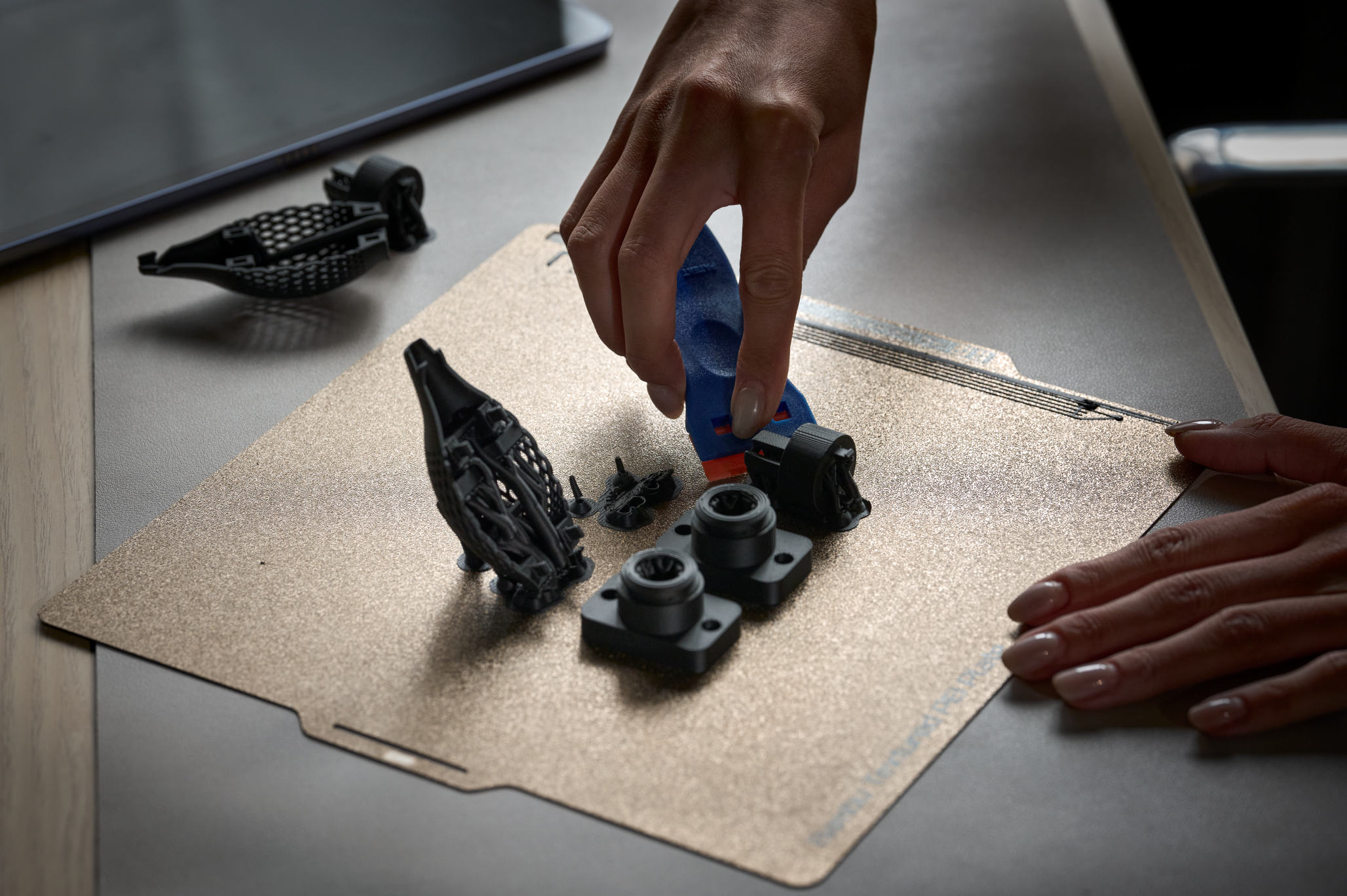

Το χέρι αφαιρεί εκτυπωμένα εξαρτήματα λαβής της Λεπτής πένας επιφάνεια από το κρεβάτι εκτύπωσης.

Όταν αφαιρείτε τις εκτυπώσεις, αφαιρέστε το υλικό στήριξης σε κάθε μέρος πριν από τη συναρμολόγηση. Χρειάζεστε τσιμπιδάκια ή πένσες βελόνας για αυτό το έργο.

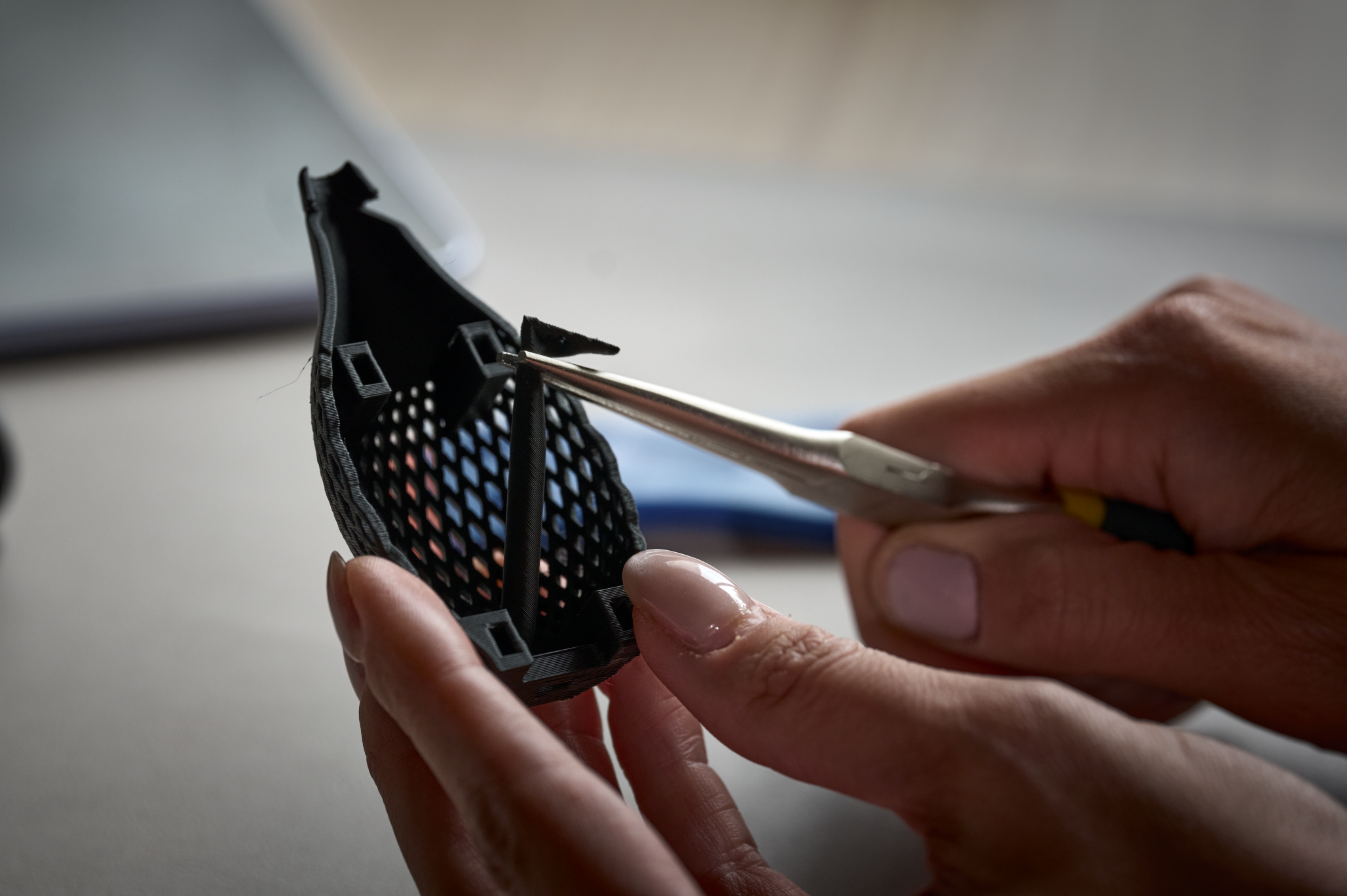

Για την αφαίρεση του υλικού στήριξης από ένα τυπωμένο τμήμα λαβής της Λεπτής πένας επιφάνεια.

Το μέρος 2 έχει πιο σύνθετα στηρίγματα και πολλά μικρά χαρακτηριστικά που απαιτούν φροντίδα. Μην αφαιρείτε τους τέσσερις μικρούς στύλους ή τις δοκούς σχήματος H γύρω από το κουμπί.

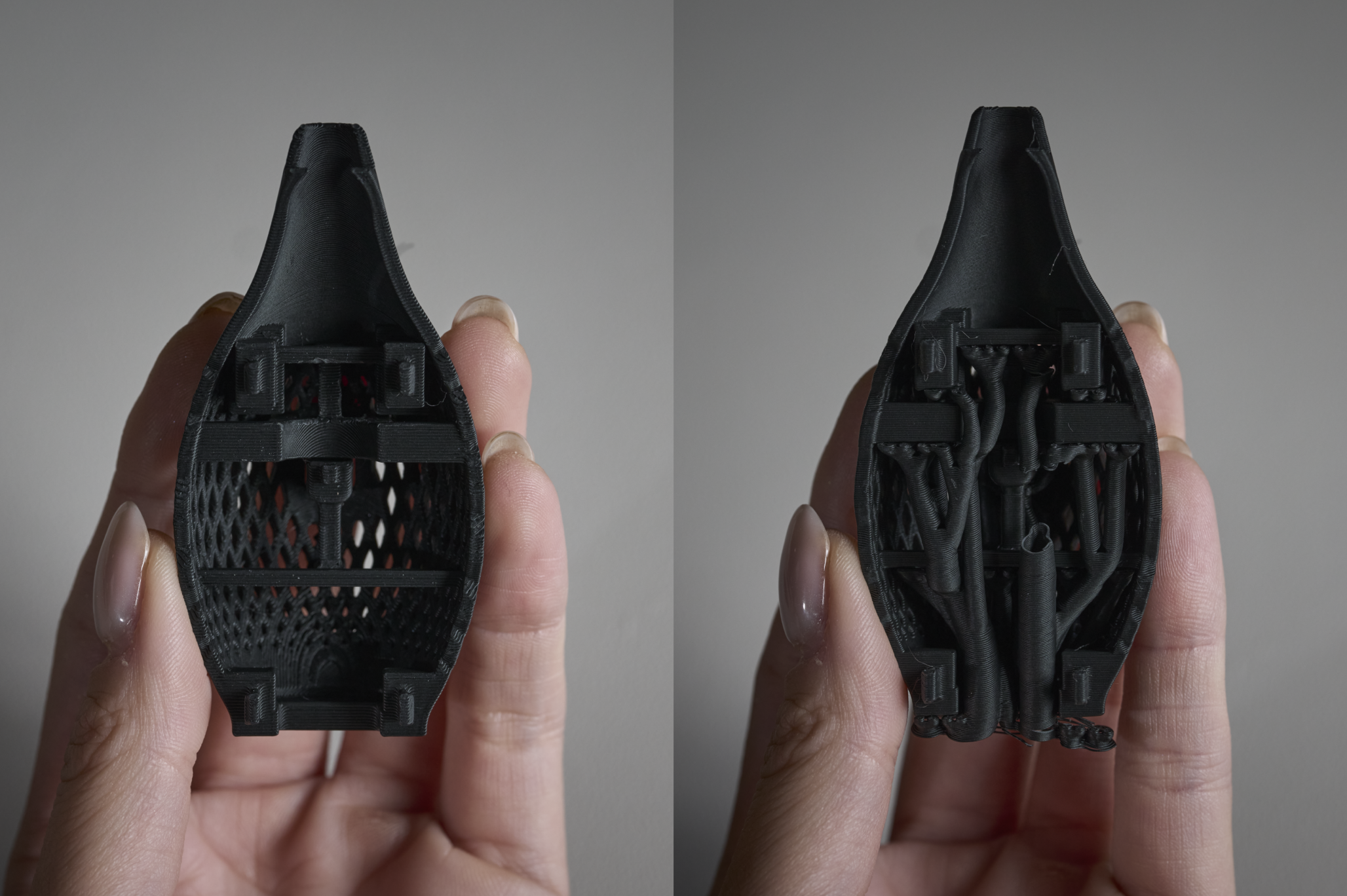

Δύο όψεις ενός εκτυπωμένου τμήματος λαβής της Λεπτής πένας επιφάνεια που δείχνει τις δομές στήριξης και τα μικρά χαρακτηριστικά.

Συγκρότηση

Πάρτε τα μέρη 1 και 2, ευθυγραμμίστε τις τέσσερις υποδοχές και συγκολλήσεις και πιέστε τα τμήματα μαζί.

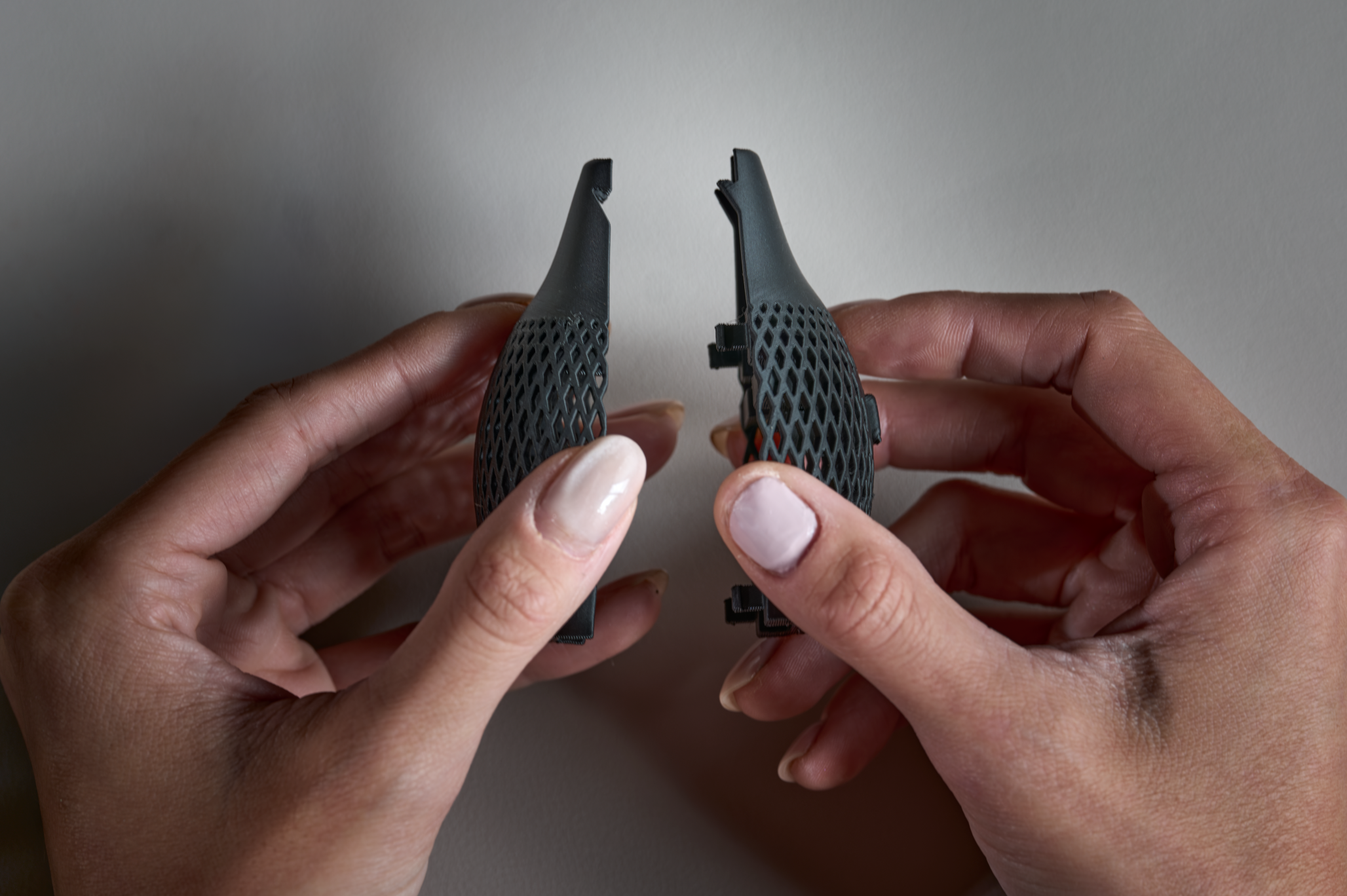

Τα δύο μισά της εκτυπωμένης λαβής της Λεπτής πένας επιφάνεια κρατιούνται το ένα απέναντι από το άλλο για ευθυγράμμιση.

Πάρτε μέρος 3, ευθυγραμμίστε τα κουμπώματα με τις υποδοχές στα μέρη 1 και 2 και πιέστε τα μαζί.

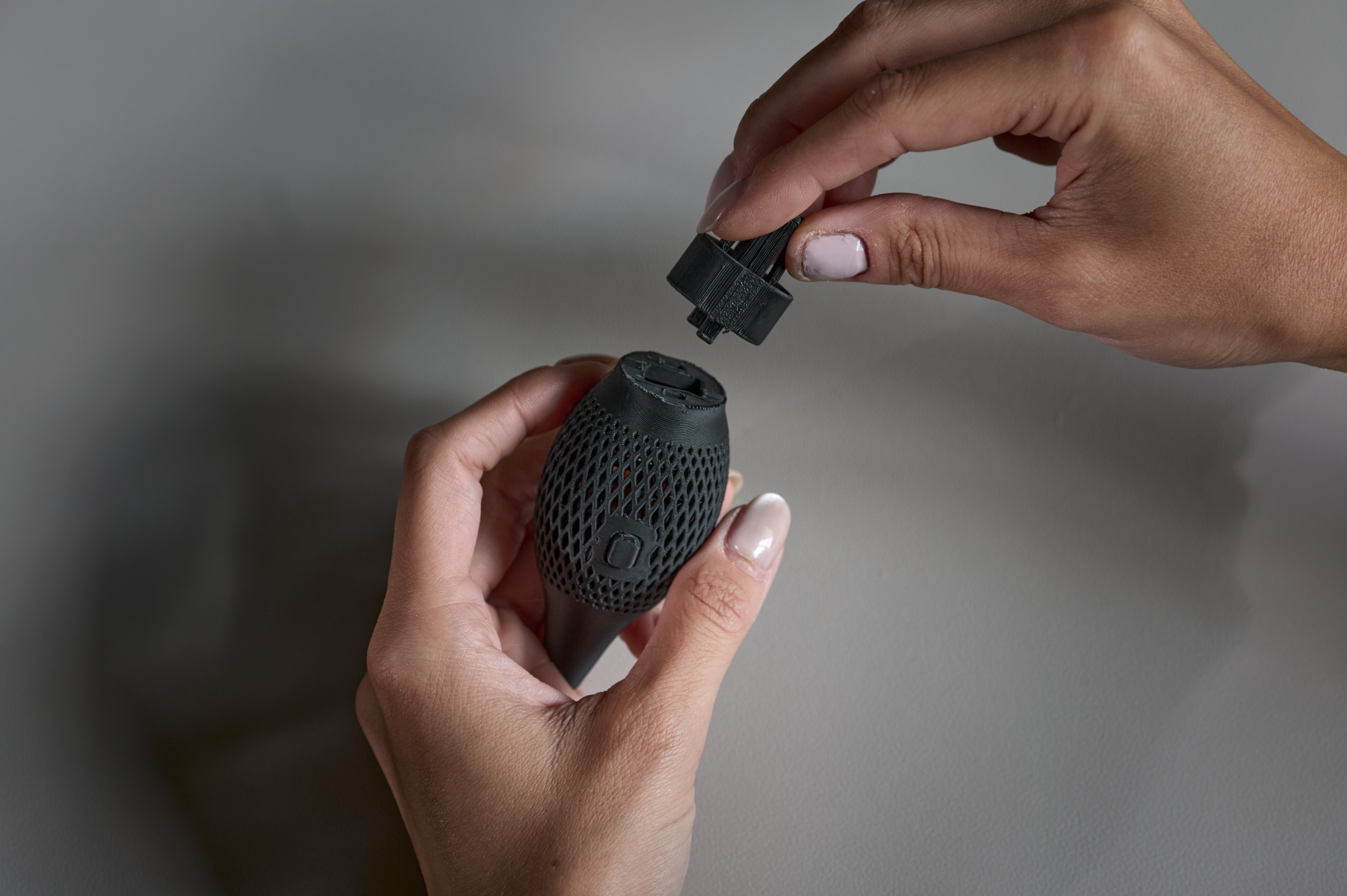

Ένα καπάκι τοποθετείται πάνω από το μέρος 3, το κάλυμμα, της λαβής της Λεπτής πένας επιφάνεια.

Εκτύπωση του καπακιού. Τοποθετήστε το καπάκι πάνω από το μέρος 3.

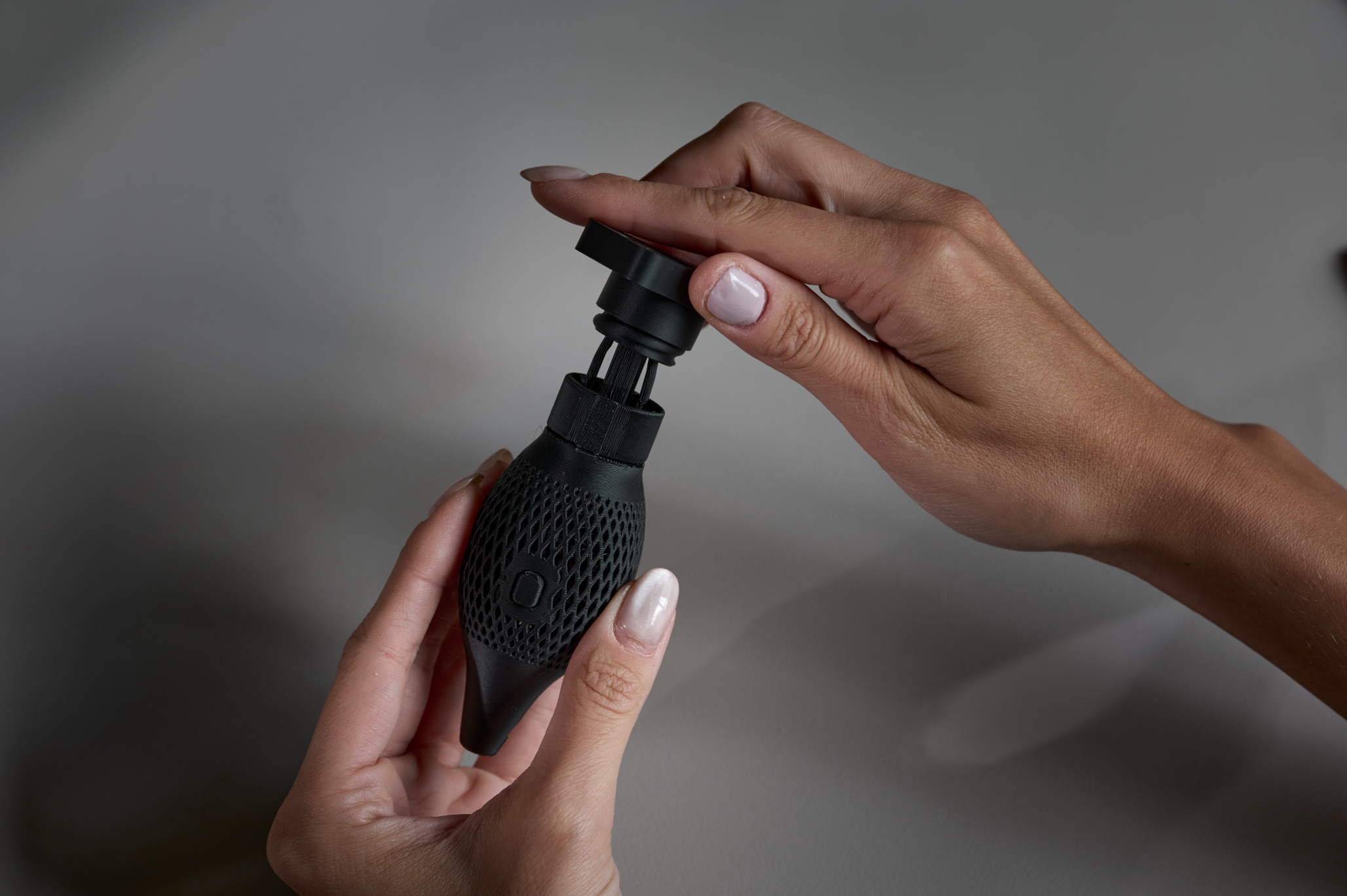

Ένα χέρι περιστρέφει το καπάκι αριστερόστροφα για να το χαλαρώσει.

Περιστρέψτε δεξιόστροφα κατά 180 μοίρες (το ήμισυ της περιστροφής) για να σφίξετε. Στη συνέχεια, περιστρέψτε αριστερόστροφα για να χαλαρώσει μία περιστροφή. Το καπάκι θα πρέπει τώρα να παραμείνει αιχμάλωτο στο τμήμα του καλύμματος μοχλού.

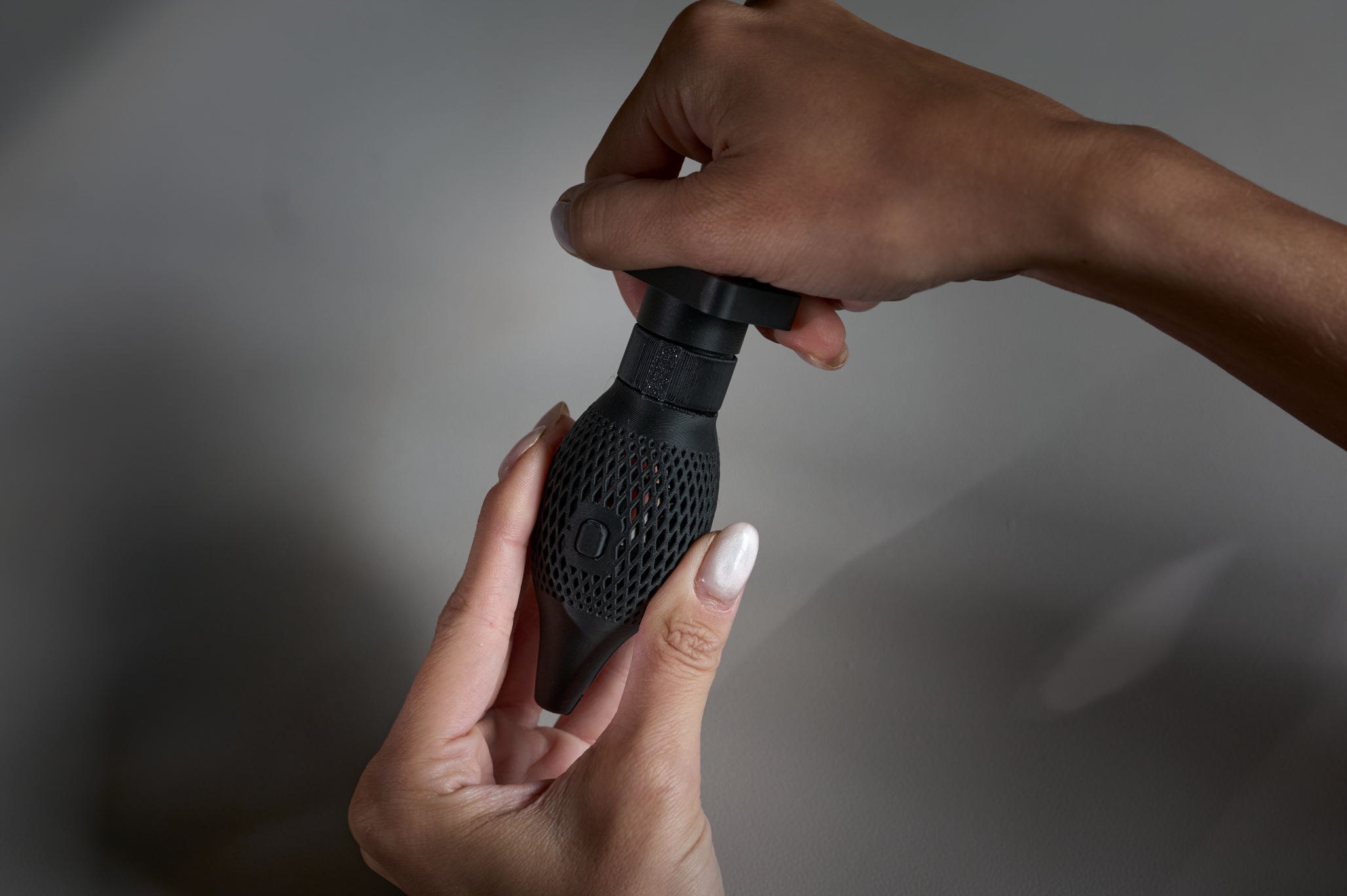

Το χέρι περιστρέφει το καπάκι δεξιόστροφα για να το σφίξει.

Πάρτε τη Λεπτή πένα επιφάνεια και σύρετέ τη στη λαβή με το καπάκι χαλαρωμένο. Βεβαιωθείτε ότι τα κουμπιά βρίσκονται στην ίδια πλευρά.

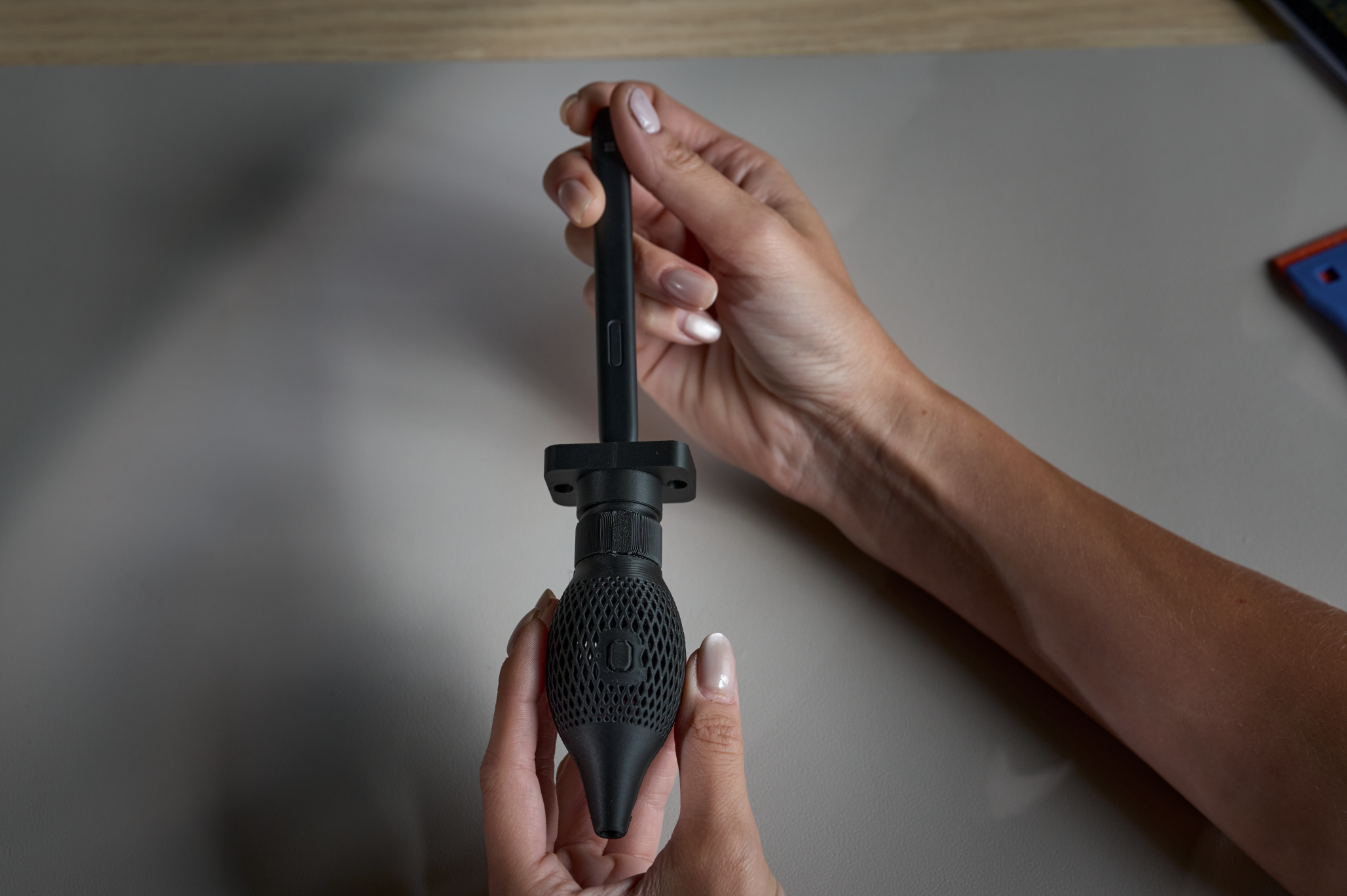

Η Λεπτή πένα επιφάνεια σύρεται στη λαβή με το καπάκι σε χαλαρωμένη κατάσταση.

Περιστρέψτε το καπάκι δεξιόστροφα για να σφίξετε τη λαβή στην πένα.

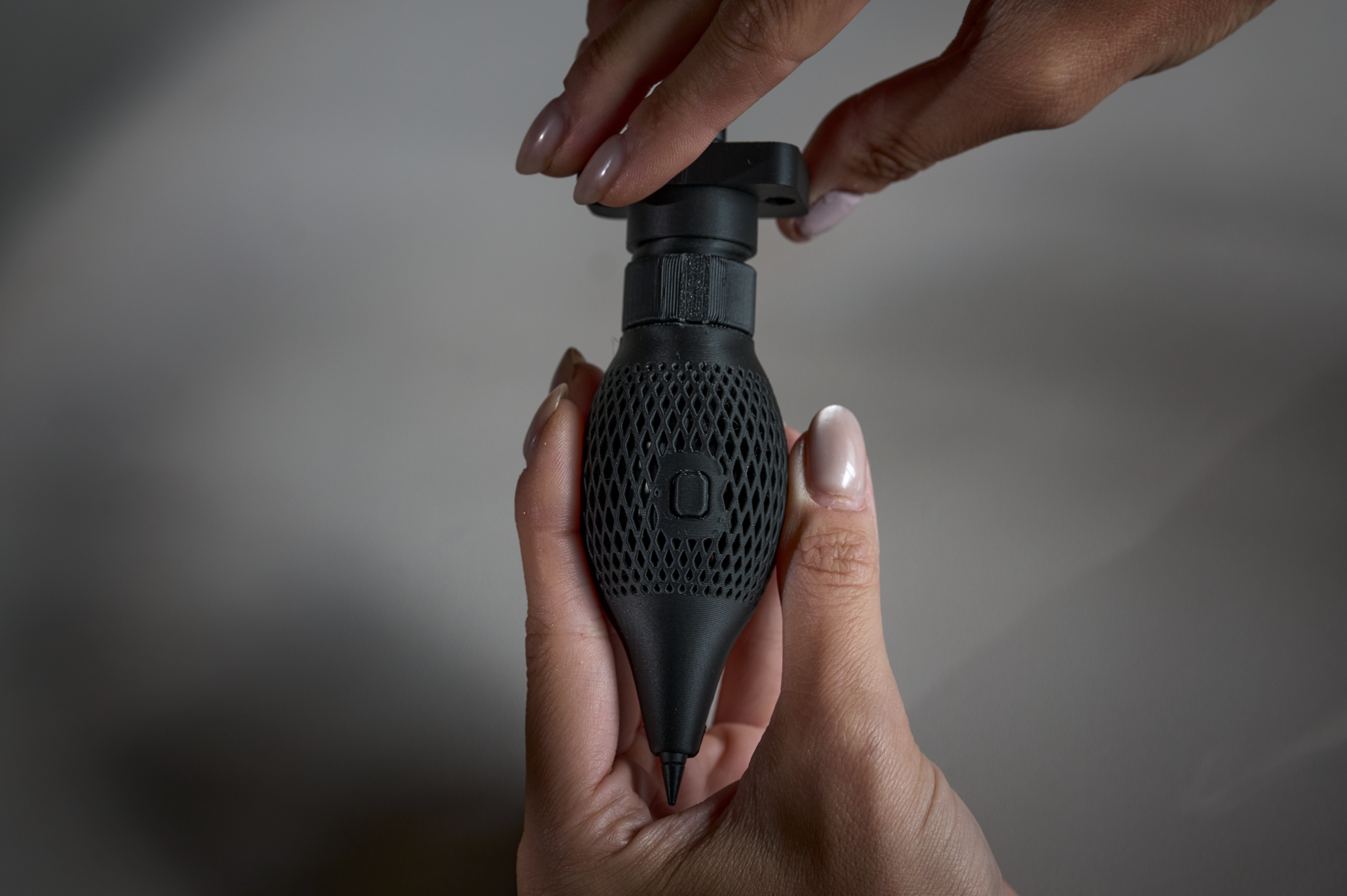

Το χέρι περιστρέφει το καπάκι δεξιόστροφα για να σφίξει τη λαβή στη Λεπτή πένα επιφάνεια.

Σημείωση

Τα καπάκια της πένας είναι σχεδιασμένα έτσι ώστε να μπορείτε να τα περιστρέφετε με το ένα χέρι, χρησιμοποιώντας την άκρη του τραπεζιού.

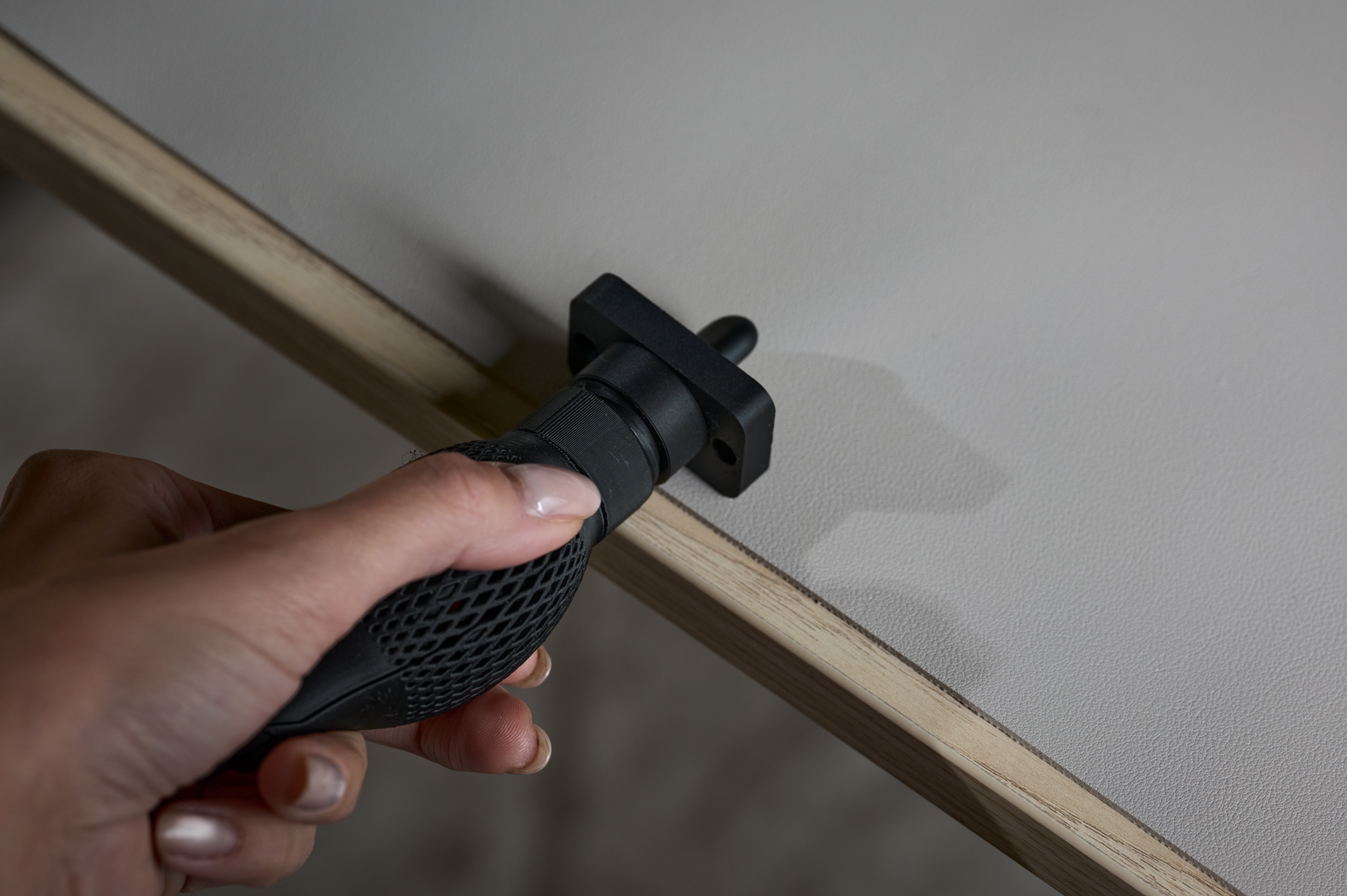

Ένα χέρι χρησιμοποιεί την άκρη ενός τραπεζιού για να στρίψει το καπάκι με το ένα χέρι.

Η πένα είναι πλέον ασφαλής στο κράτημα. Για να αφαιρέσετε την πένα, περιστρέψτε το καπάκι αριστερόστροφα και τραβήξτε ή ανακινήστε την πένα.

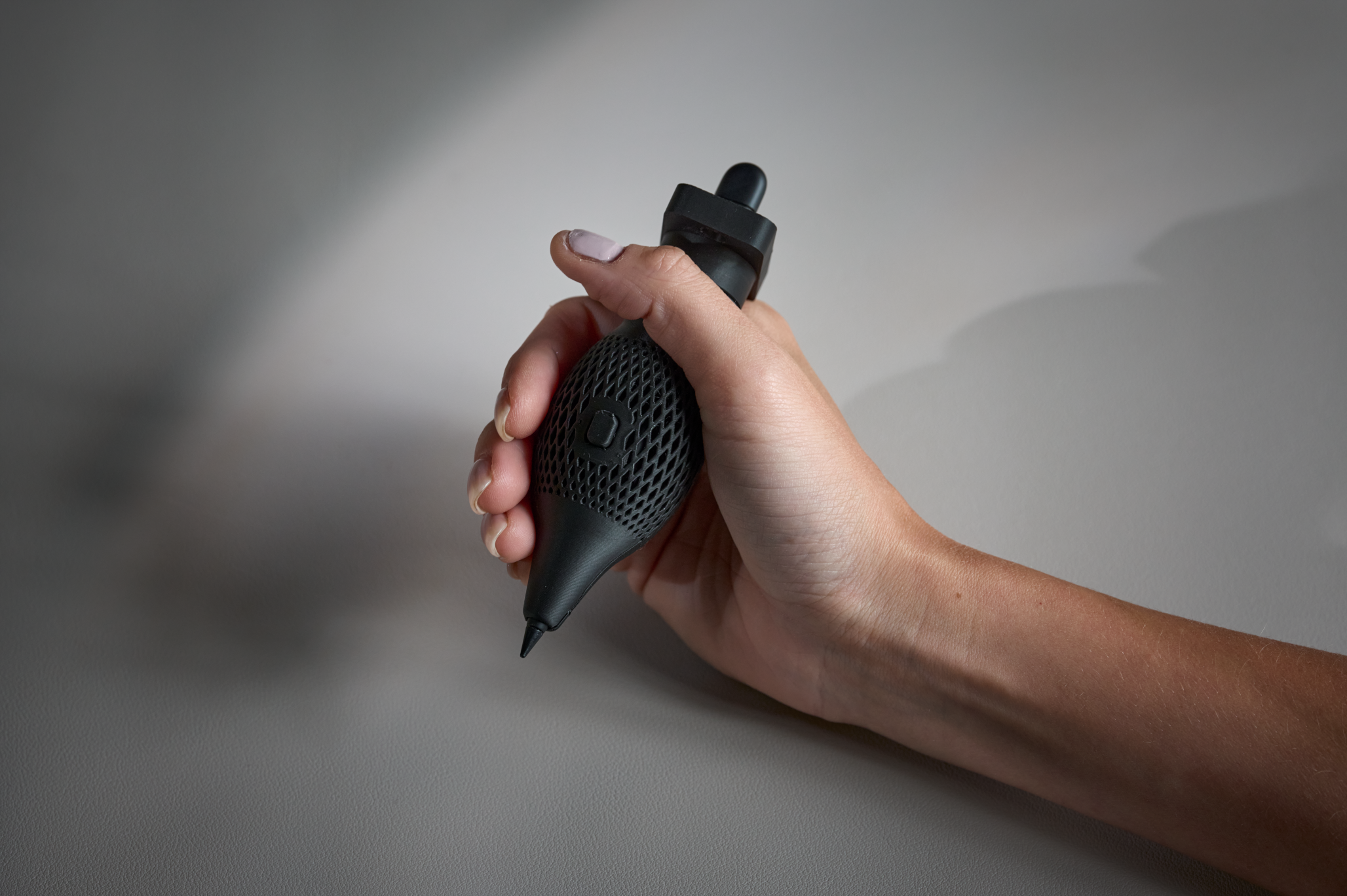

Η Λεπτή πένα επιφάνεια είναι ασφαλής στην τυπωμένη λαβή.

Αποποίηση ευθυνών: Μην πατάτε το κουμπί όταν η πένα δεν είναι στη λαβή.
