Directrices de impresión 3D para agarres de lápiz con Surface Slim Pen

En estas instrucciones se explica cómo imprimir los agarres adaptables en una impresora FDM. FDM es un método de impresión 3D ampliamente utilizado que derrite el filamento termoplástico y lo coloca capa por capa para construir un objeto. Las marcas comunes de impresoras FDM incluyen Bambu Lab, Creality 3D, Prusa y FlashForge. Descargue el tipo de archivo 3MF para este método.

Recomendaciones de materiales

  • PLA (ácido poliláctico)
  • ABS (acrilonitrilo butadieno estireno)
  • PETG (modificado con tereftalato de polietileno glicol)
  • Nylon

Configuración de la impresora

Hay 3 piezas por empuñadura y 1 pieza por tapa como se muestra en la imagen a continuación:

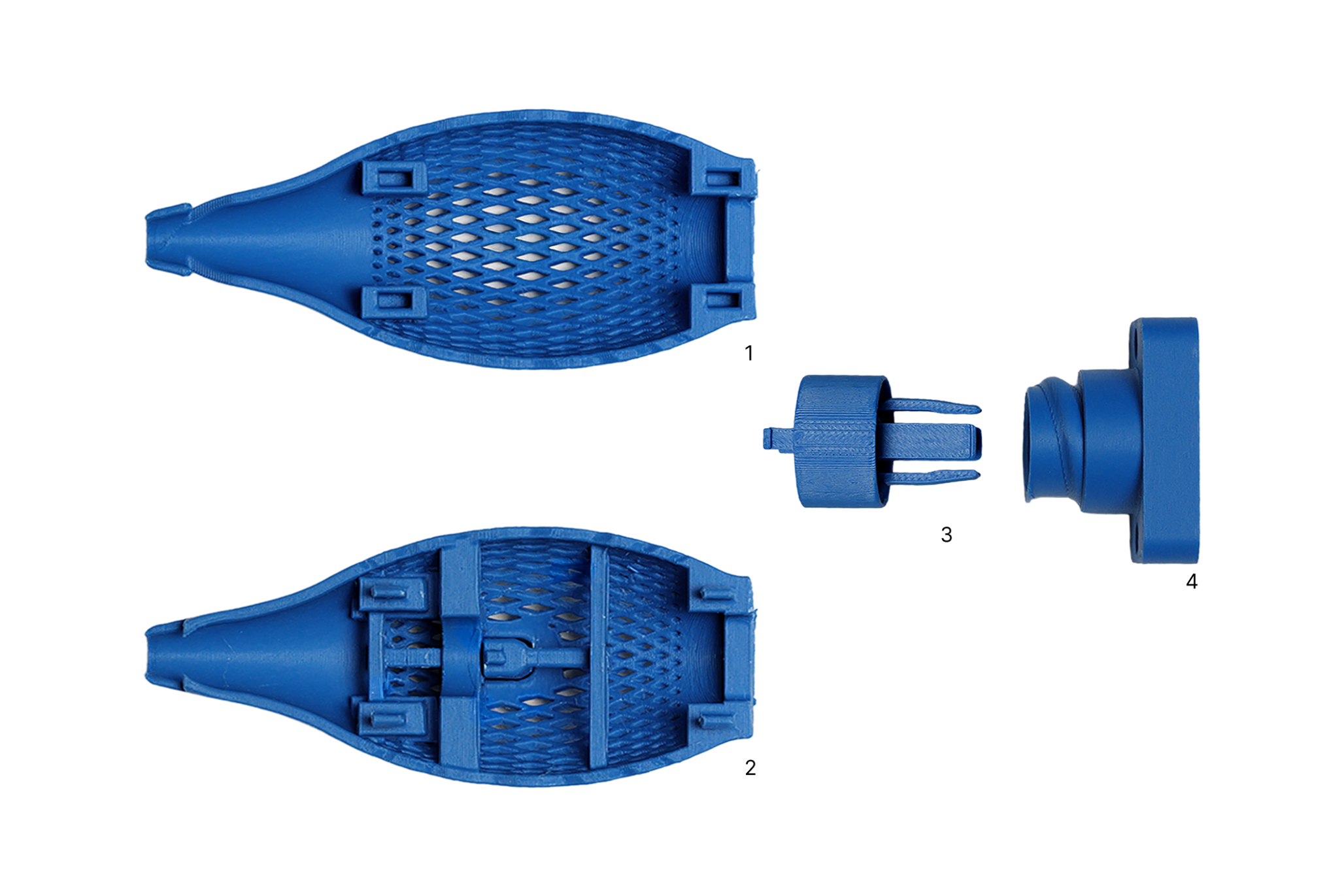

Piezas de ensamblado de la empuñadura para Surface Slim Pen impresas etiquetadas como 1, 2, 3 y 4.

  • Parte 1 = Empuñadura trasera
  • Parte 2 = Empuñadura delantera
  • Parte 3 = Topper

Detalles de la impresora:

  • Tamaño de la boquilla: 0,4 mm
  • Altura de la capa: 0,2 mm

Configuración de impresión:

  • Bucles de pared: 2
  • Capas superiores de la concha: 5
  • Capas inferiores de la carcasa: 5
  • Relleno: 15% de rejilla
  • Tipo de soporte: árbol
  • Ángulo de umbral: 30

Orientación por pieza:

Si está descargando el archivo 3MF, puede omitir este paso porque ya tiene configurada la orientación de impresión correcta.

  • Empuñadura trasera: Vertical, invertida, con inclinación de 30 grados hacia atrás
  • Empuñadura delantera: Vertical, invertida, con inclinación de 30 grados hacia atrás
  • Topper: Horizontal, en tangente
  • Tapa: Vertical, al revés

Aquí hay un ejemplo del diseño final:

Nota

Los archivos 3MF incluyen un 2º topper como extra. Esta imagen también muestra 2 mayúsculas, y los archivos de mayúsculas están disponibles como descarga de piezas separadas.

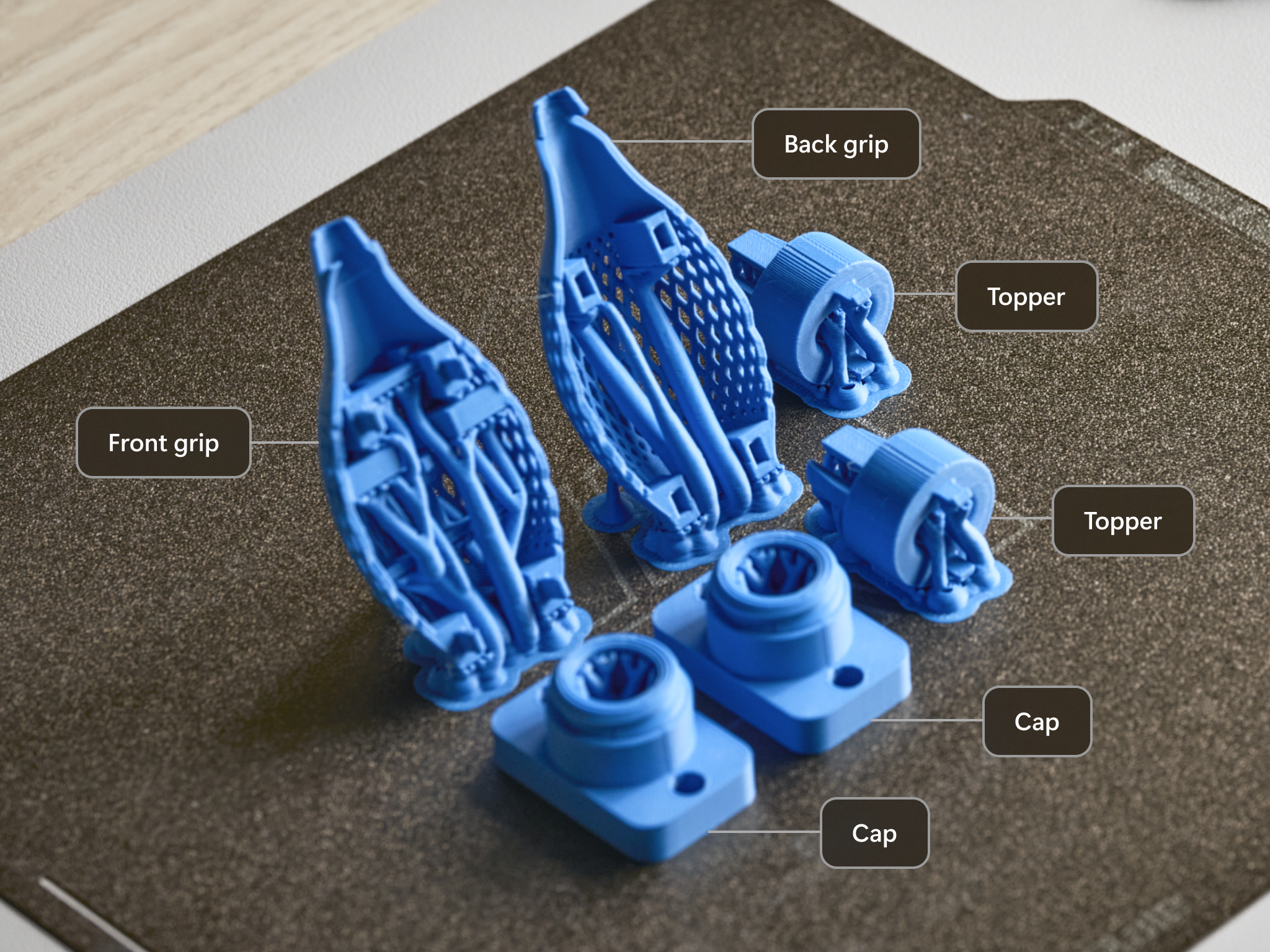

Partes y tapas de la empuñadura de Surface Slim Pen impresas etiquetadas como empuñadura delantera, empuñadura trasera, topper y tapa.

Quitar material de soporte

Después de la impresión, retire las piezas de la base de impresión. Es posible que necesite una herramienta de raspado.

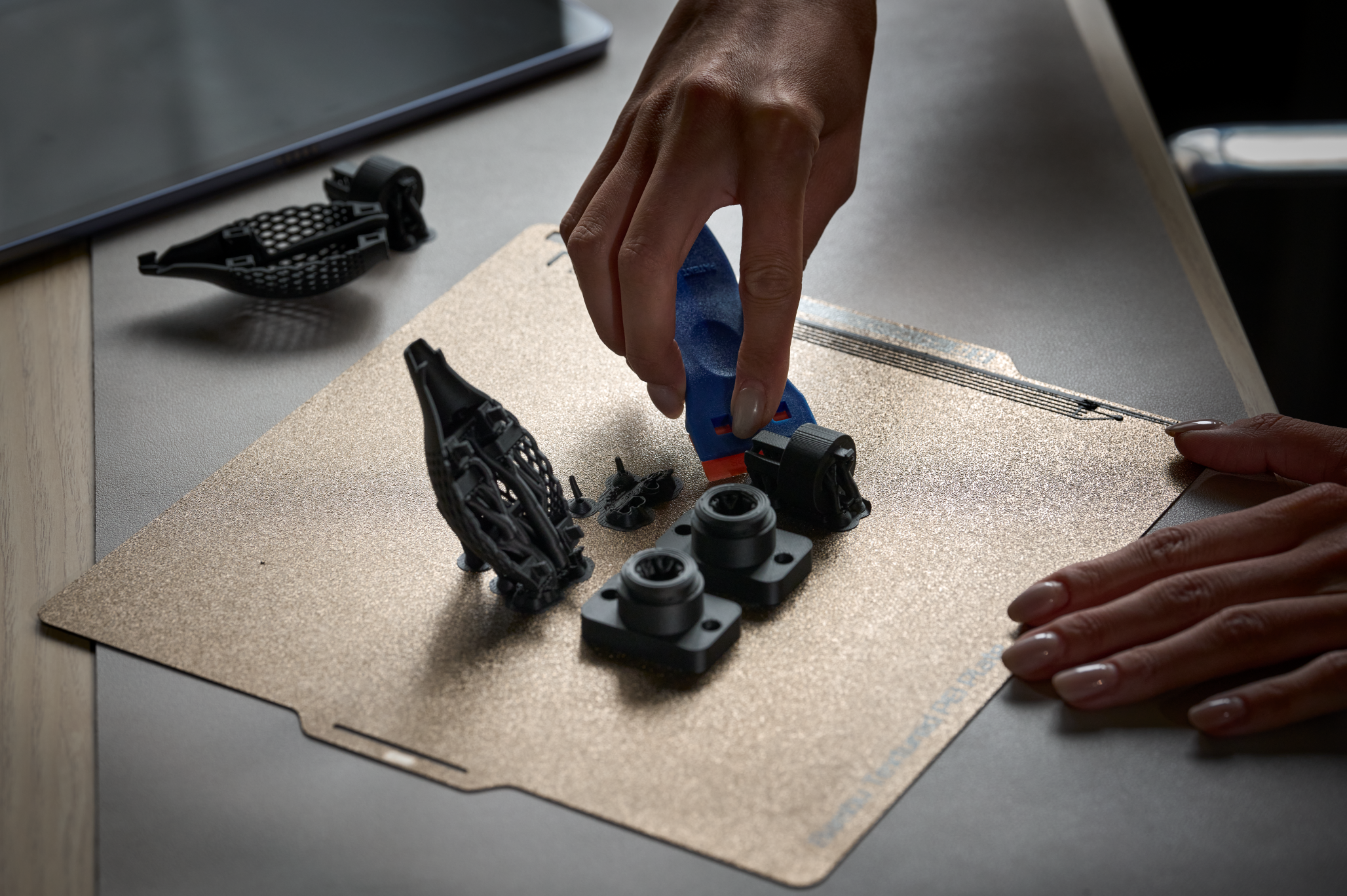

Una mano retira las partes impresas de la empuñadura del lápiz Surface Slim de la base de impresión.

Cuando retire las impresiones, saque el material de soporte en cada parte antes de ensamblarlas. Necesita pinzas o alicates de punta fina para esta tarea.

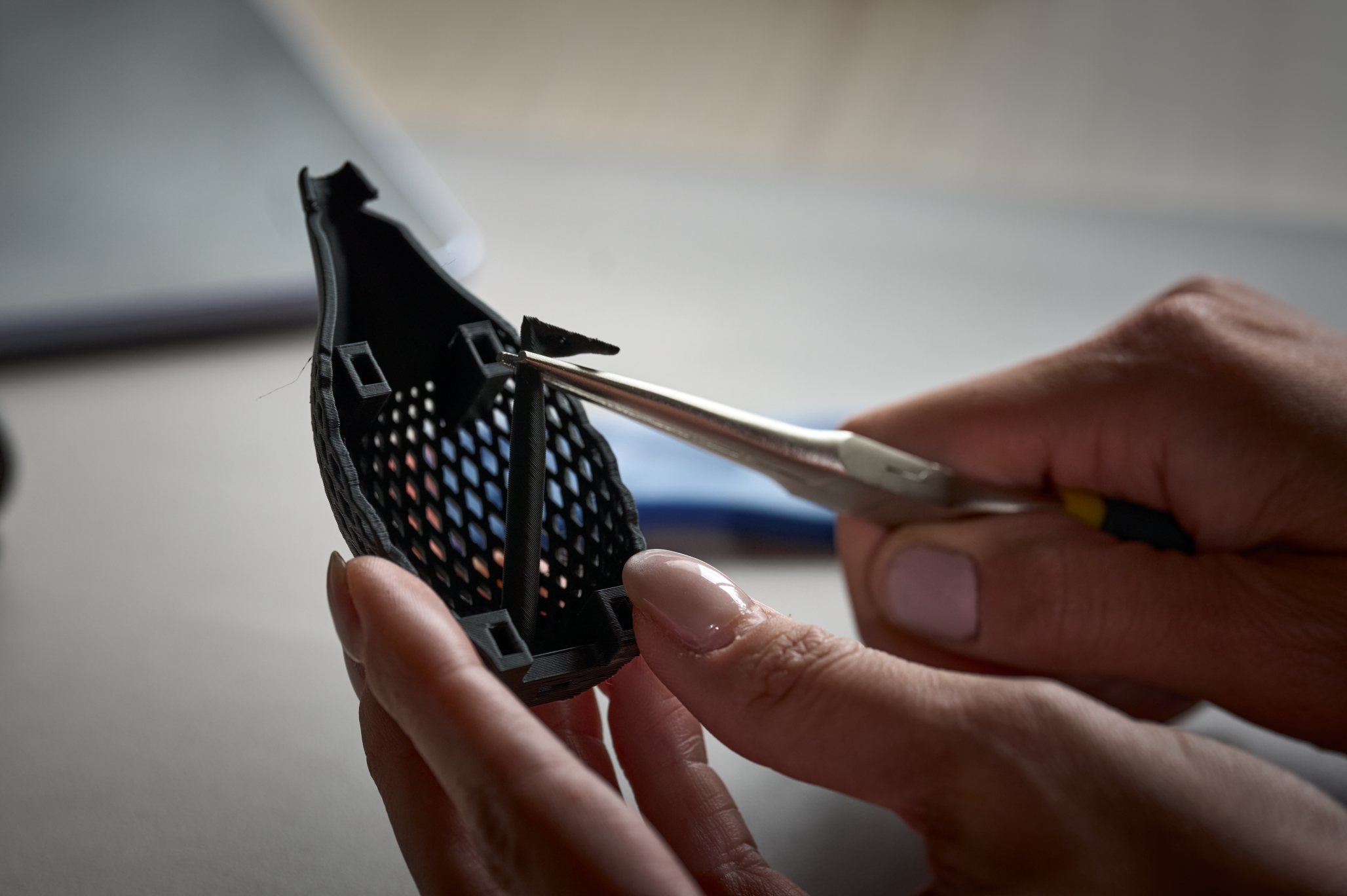

Las pinzas se usan para quitar el material de soporte de una parte de agarre impresa para Surface Slim Pen.

La Parte 2 tiene soportes más complejos y varias características pequeñas que requieren cuidado. No quites los cuatro postes pequeños ni las vigas en forma de H alrededor del botón.

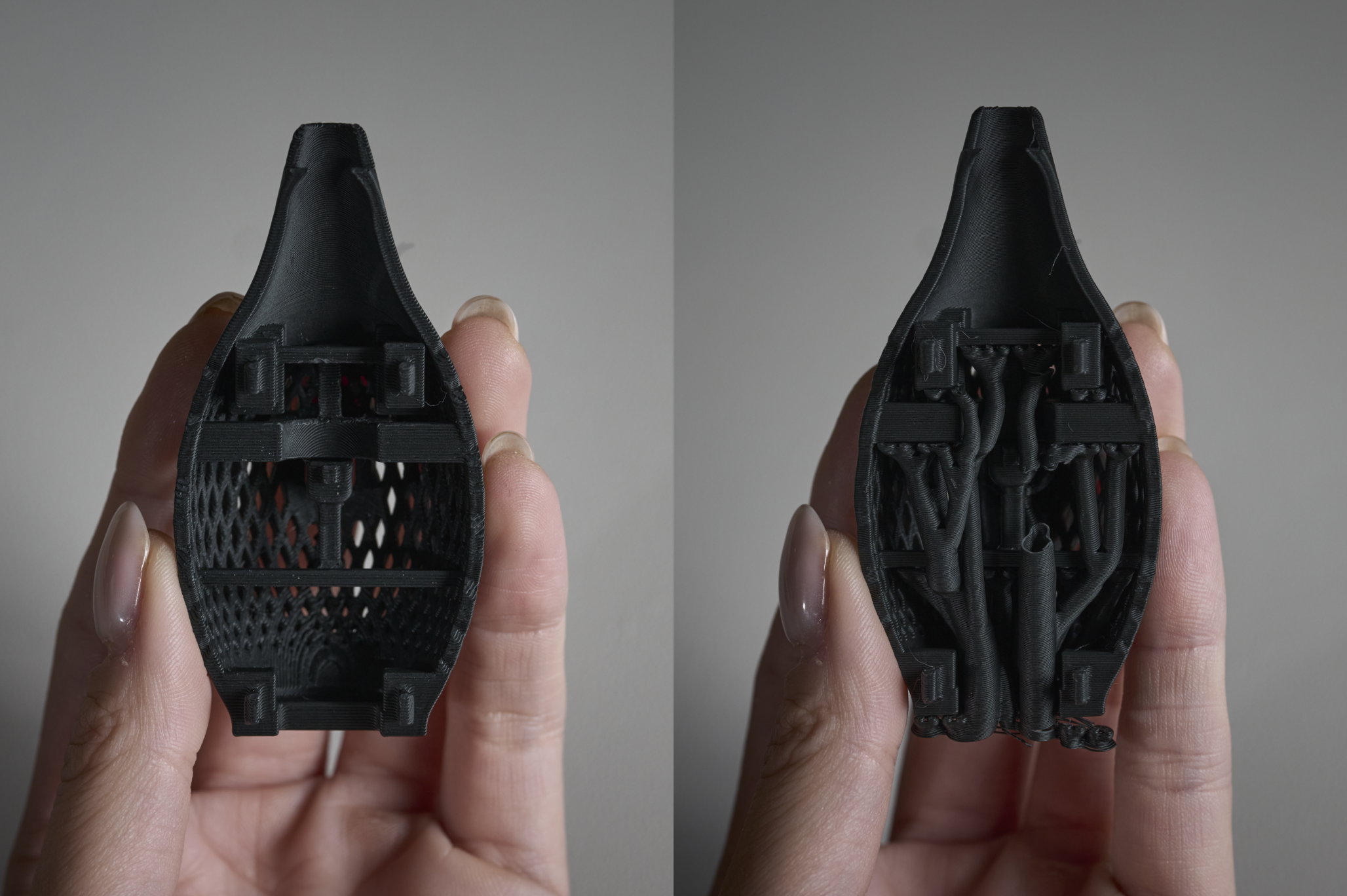

Dos vistas de una pieza de agarre impresa para Surface Slim Pen que muestra las estructuras de soporte y pequeñas características.

Ensamblado

Tome las partes 1 y 2, alinee los cuatro broches y las ranuras, y presione las partes juntas.

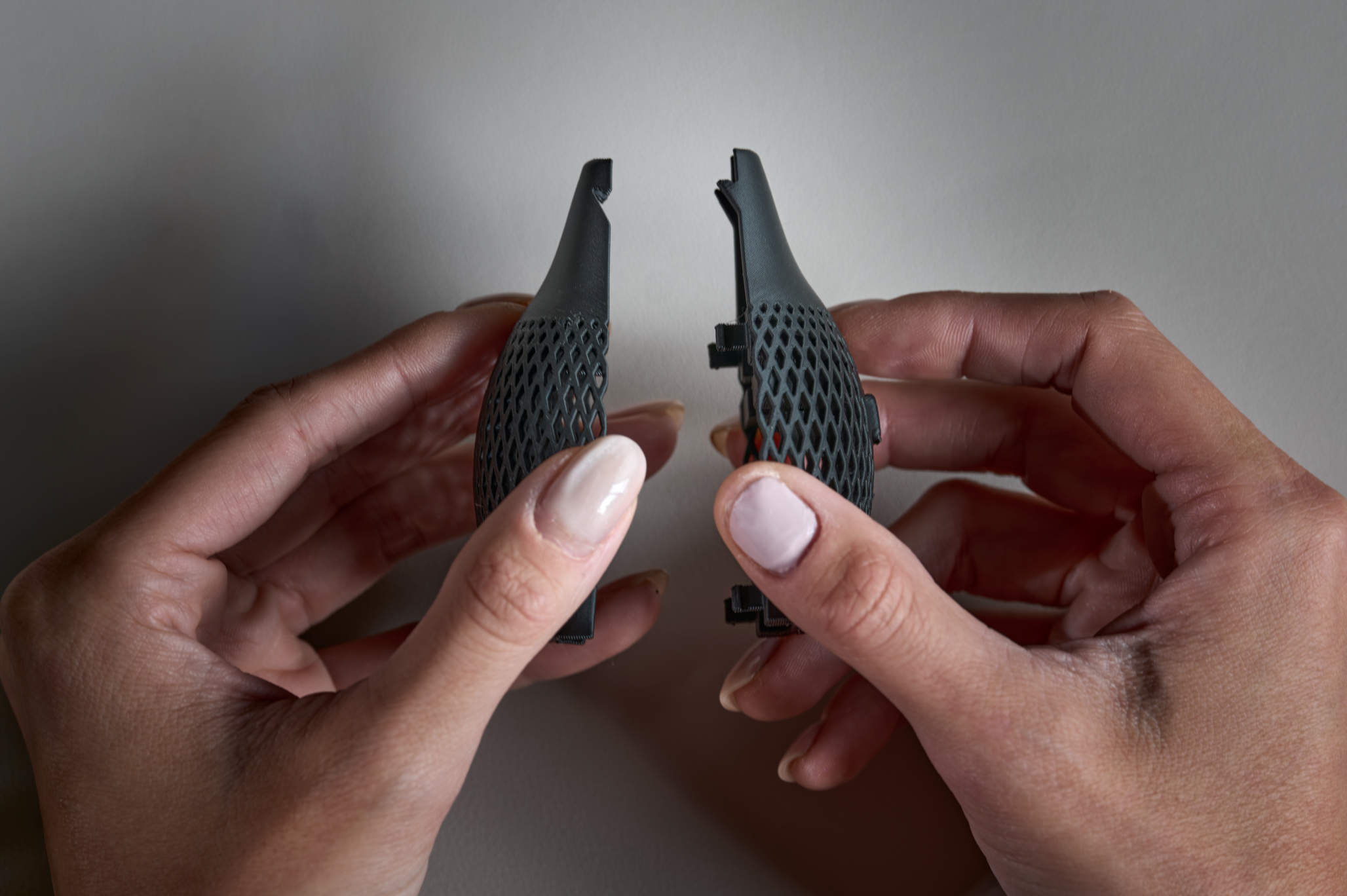

Dos mitades de una empuñadura impresa de Surface Slim Pen se mantienen una frente a la otra para alinearlas.

Tome la parte 3, alinee los broches con las ranuras de las partes 1 y 2 y presiónelos juntos.

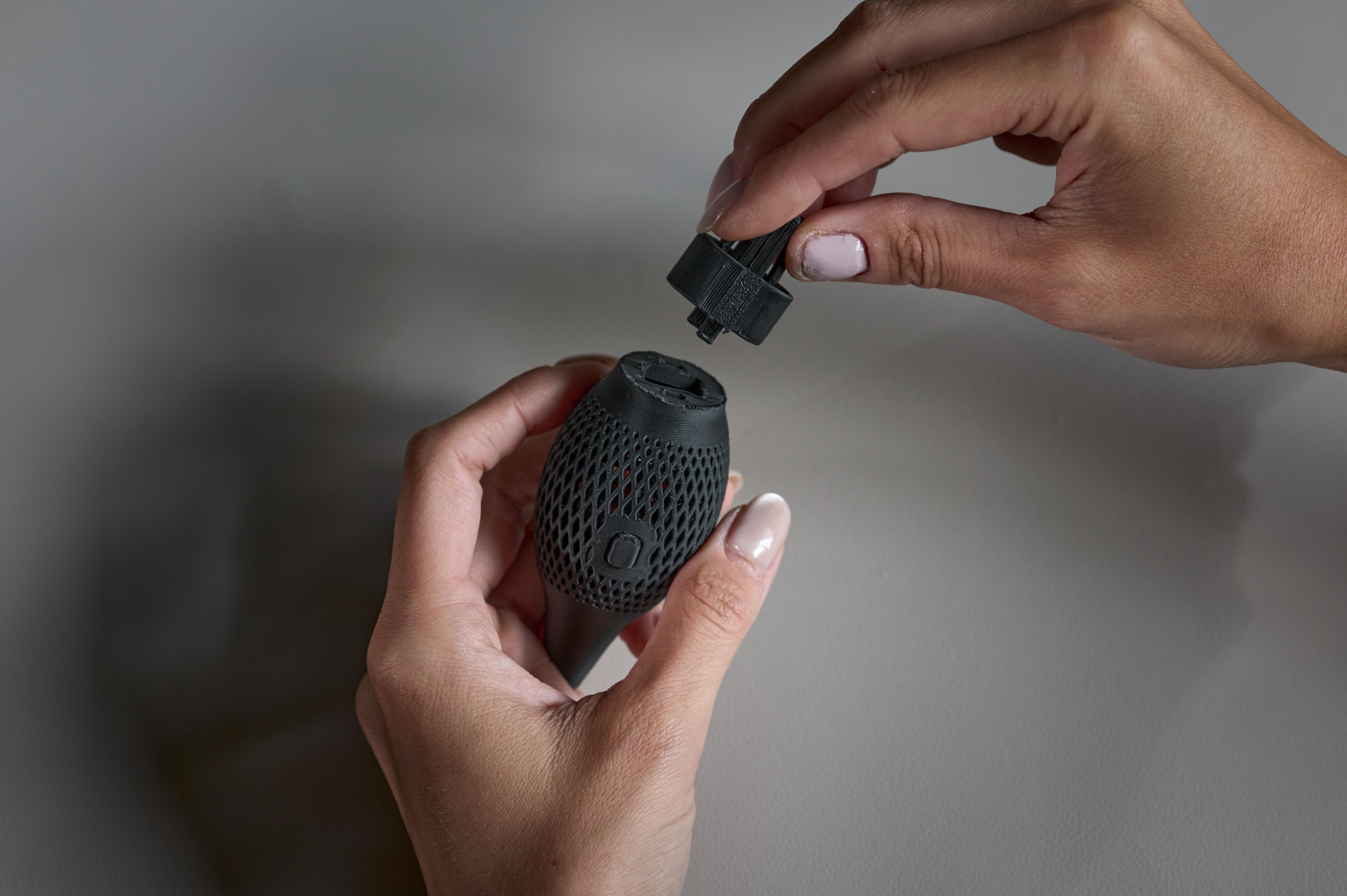

Se coloca una tapa encima de la parte 3, el topper, de la empuñadura del Surface Slim Pen.

Imprimir la tapa. Coloque la tapa encima de la parte 3.

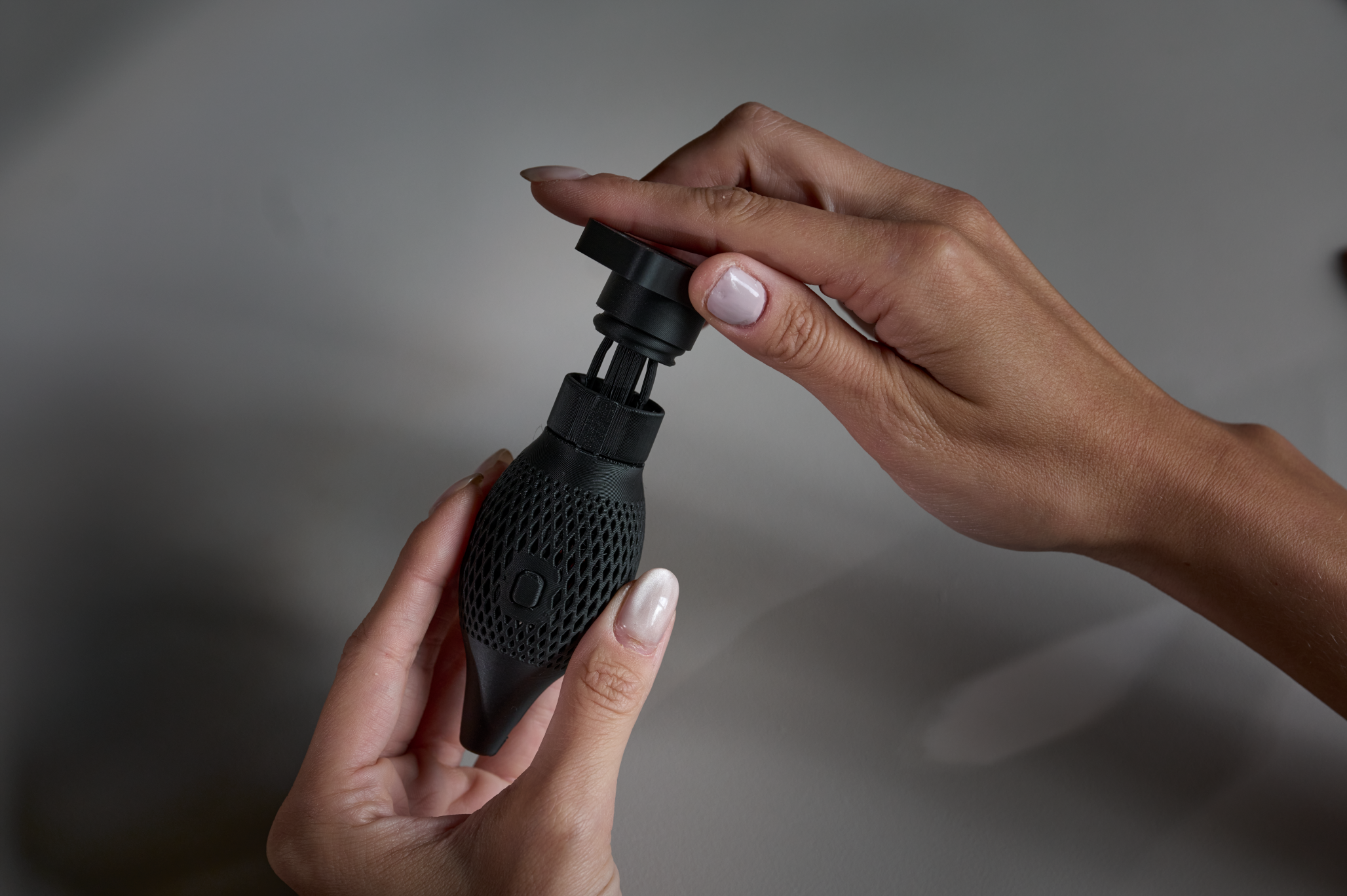

Una mano gira la tapa en sentido contrario a las agujas del reloj para aflojarla.

Gire 180 grados en el sentido de las agujas del reloj (la mitad de una rotación) para apretar. Luego, gire en sentido contrario a las agujas del reloj para que una rotación se afloje. La tapa ahora debe permanecer cautiva en la parte superior.

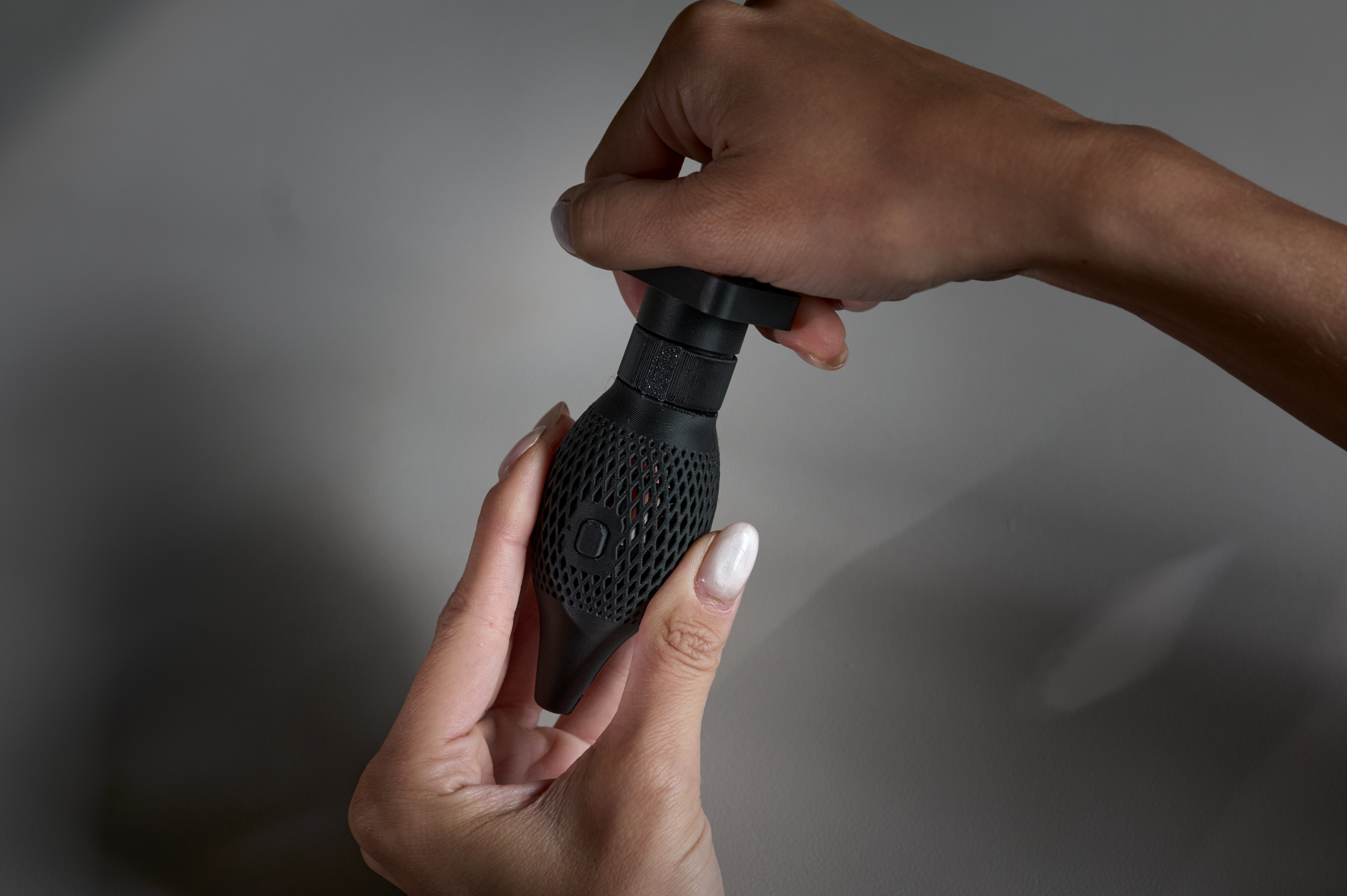

Una mano gira la tapa en el sentido de las agujas del reloj para apretarla.

Coge tu Surface Slim Pen y deslízalo en la empuñadura con la tapa suelta. Asegúrate de que los botones estén en el mismo lado.

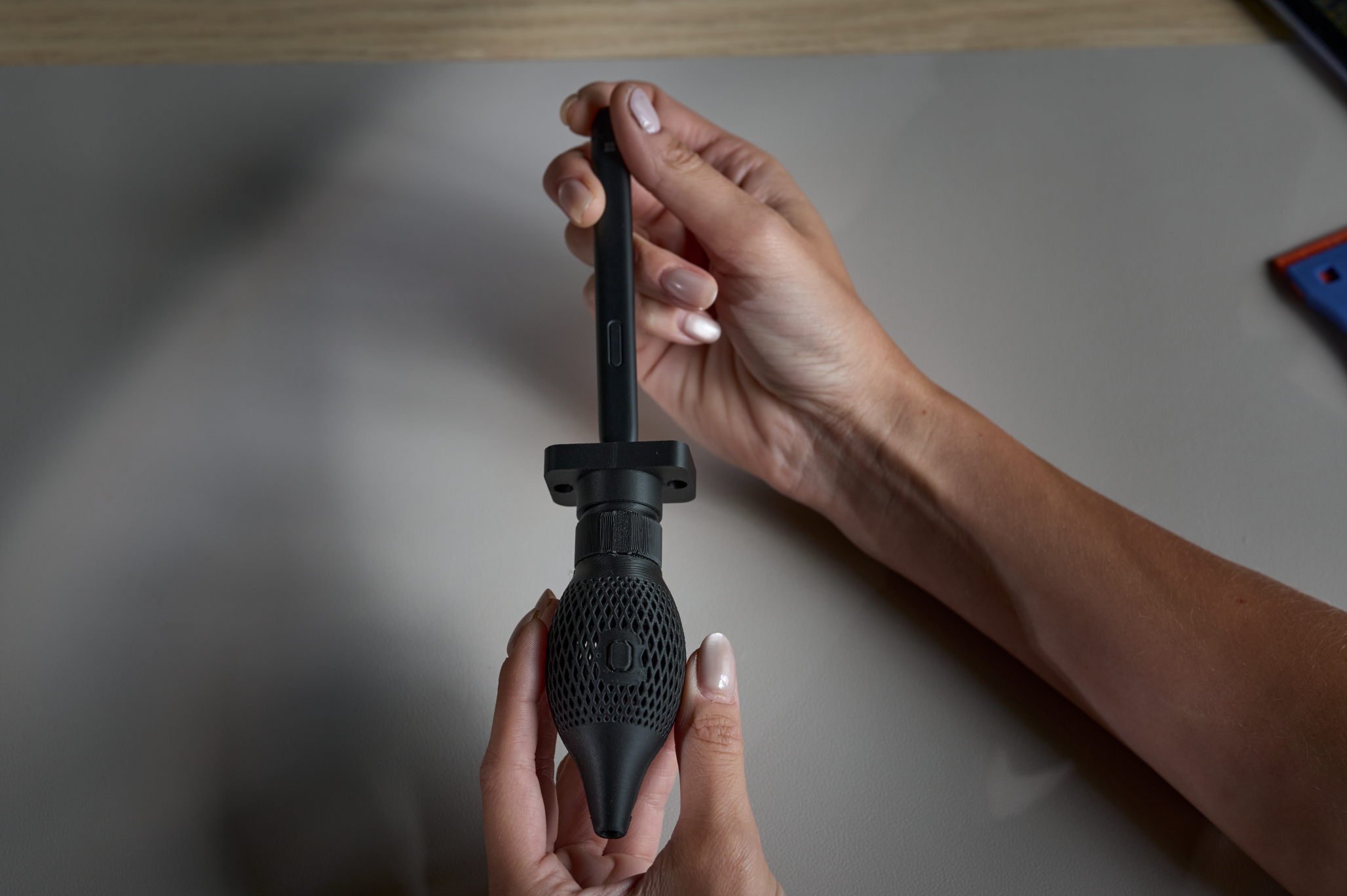

Surface Slim Pen se desliza en la empuñadura con la tapa aflojada.

Gira la tapa en el sentido de las agujas del reloj para apretar el agarre del lápiz.

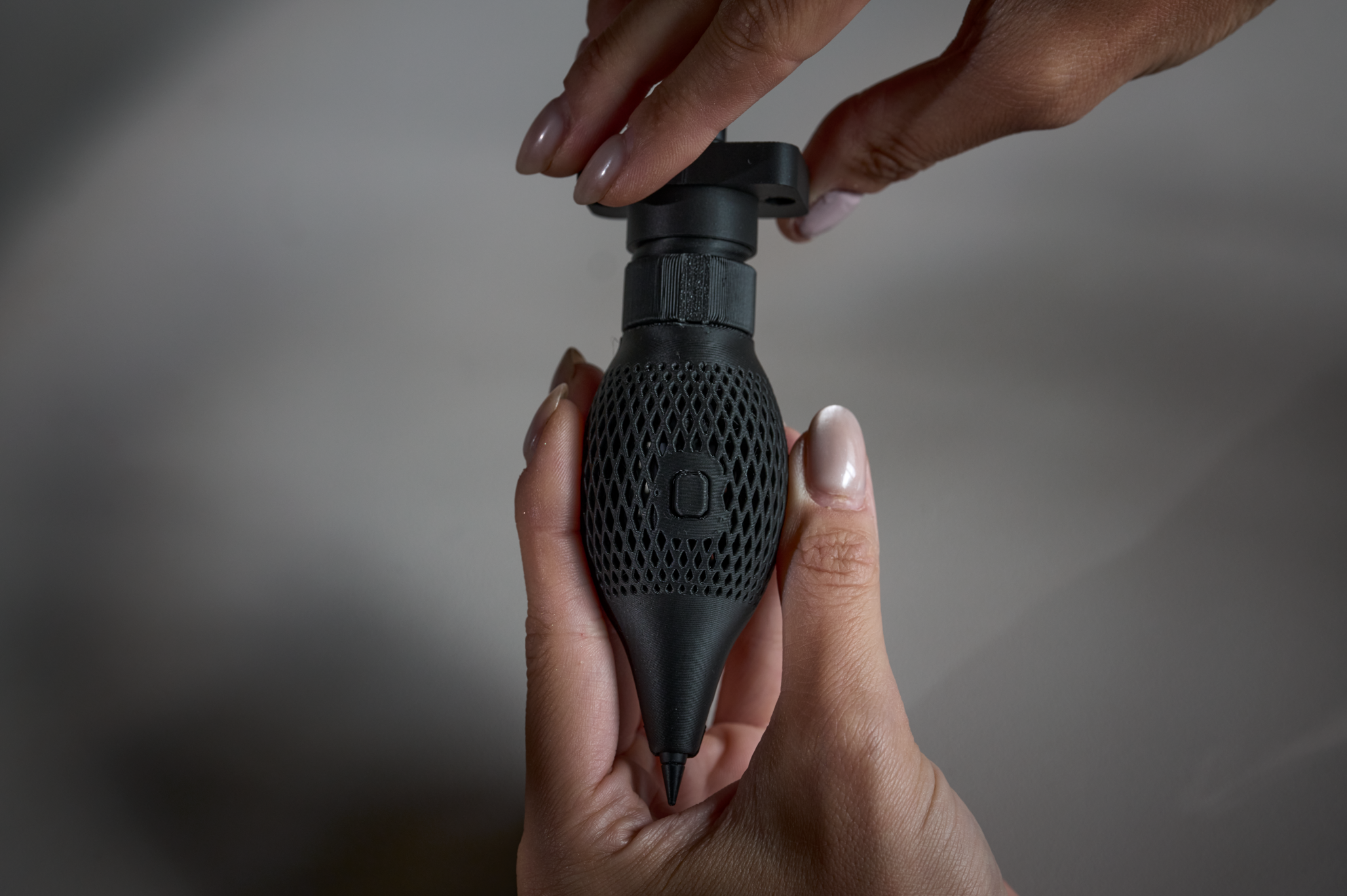

Una mano gira la tapa en el sentido de las agujas del reloj para apretar el agarre del Surface Slim Pen.

Nota

Las tapas de los bolígrafos están diseñadas para que pueda girarlas con una mano utilizando el borde de la mesa.

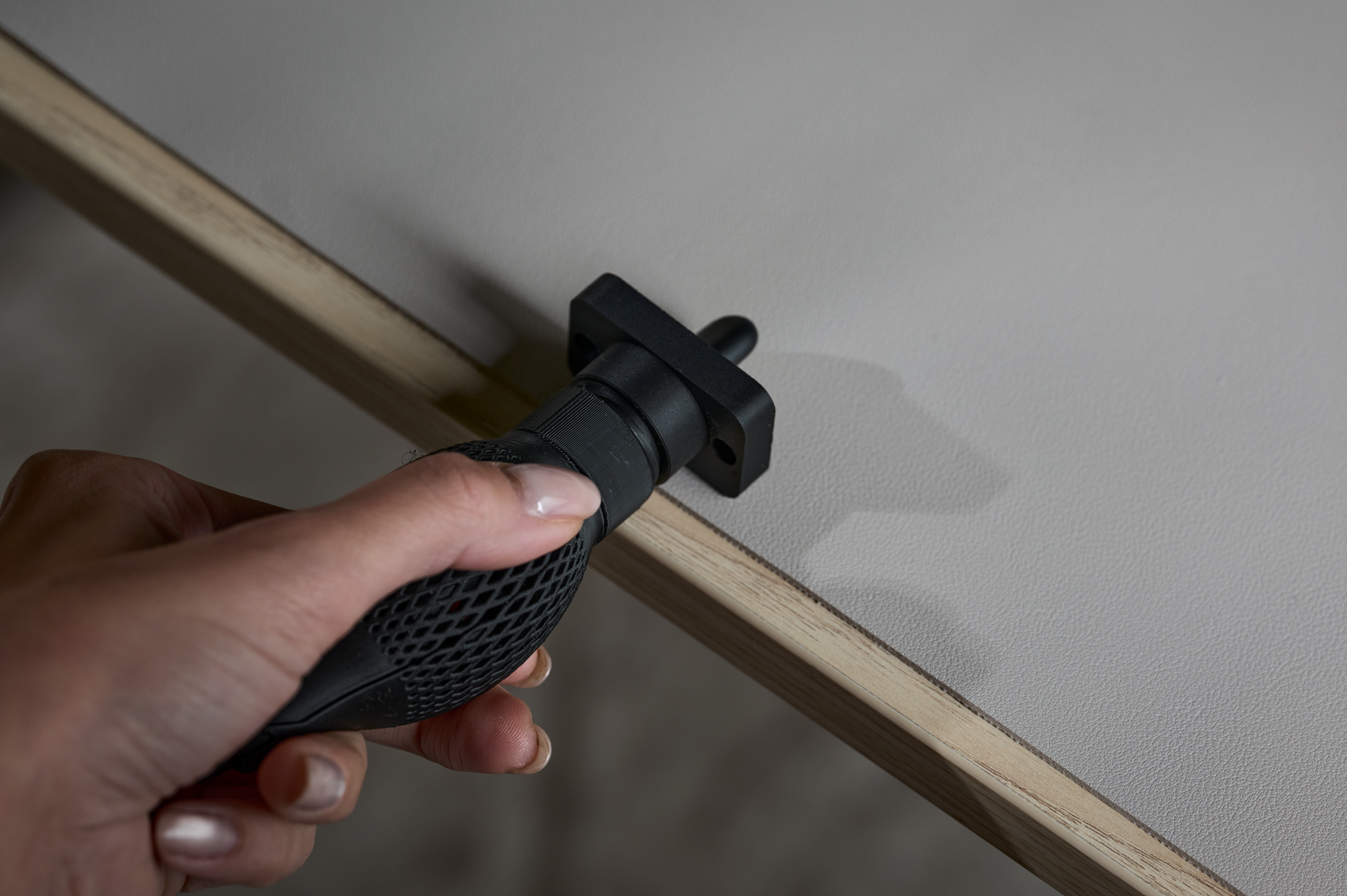

Una mano usa el borde de una mesa para girar la tapa con una mano.

El lápiz ahora está seguro en la empuñadura. Para quitar el lápiz, gira la tapa en sentido contrario a las agujas del reloj y tira o sacude el lápiz.

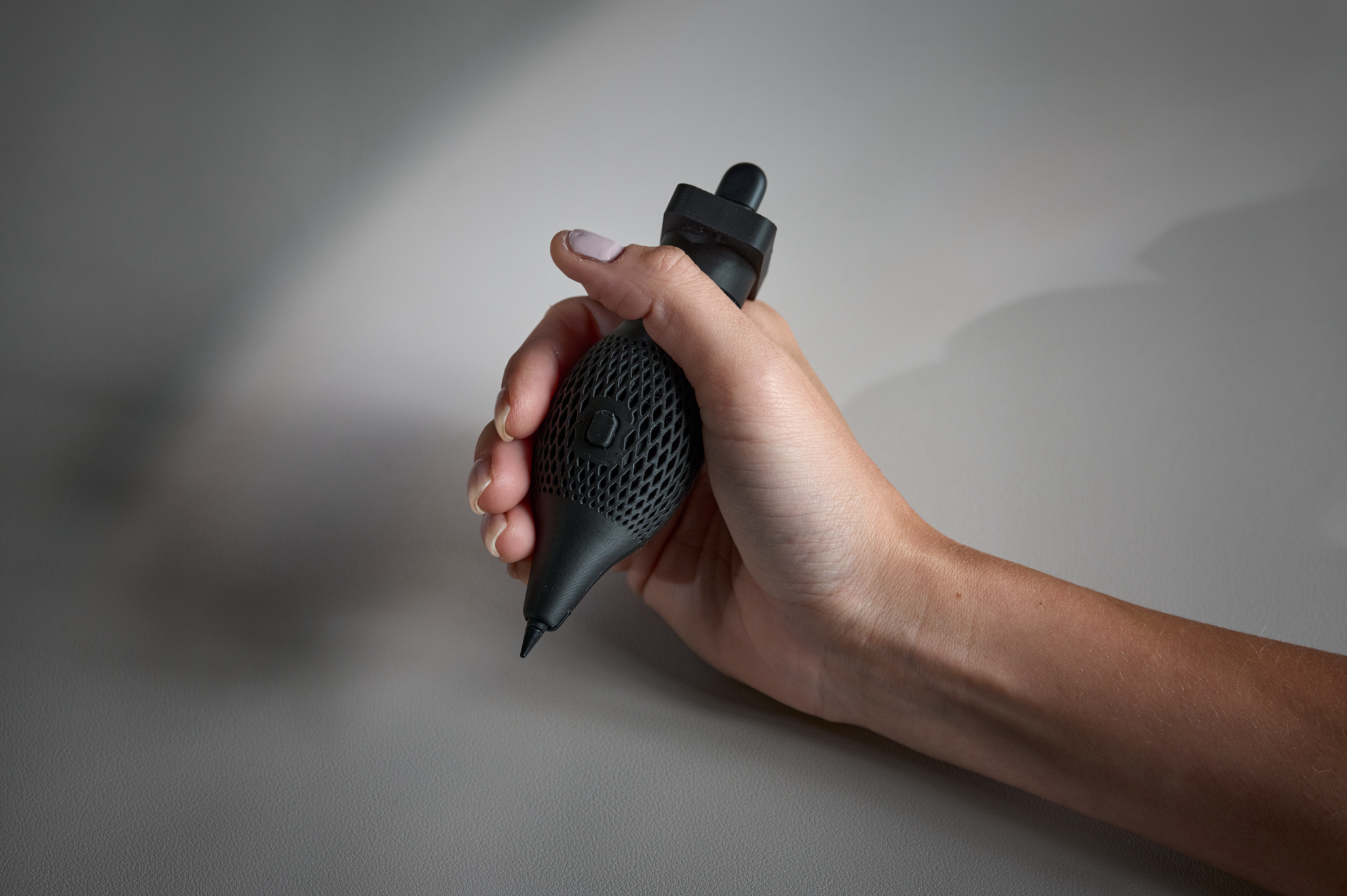

El Surface Slim Pen está seguro en la empuñadura impresa.

Descargo de responsabilidad: No presiones el botón cuando el lápiz no esté en la empuñadura.
