これらの手順では、FDM プリンターでアダプティブ ペン グリップを印刷する方法について説明します。 FDM は、熱可塑性フィラメントを溶かして層ごとに配置してオブジェクトを構築する、広く使用されている 3D プリント方法です。 一般的な FDM プリンター ブランドには、Bambu Lab、Creality 3D、Prusa、FlashForge などがあります。 この方法の 3MF ファイルの種類をダウンロードしてください。
推奨される素材
- PLA(ポリ乳酸)
- ABS(アクリロニトリルブタジエンスチレン)
- PETG (ポリエチレンテレフタレートグリコール変性)
- ナイロン
プリンターのセットアップ

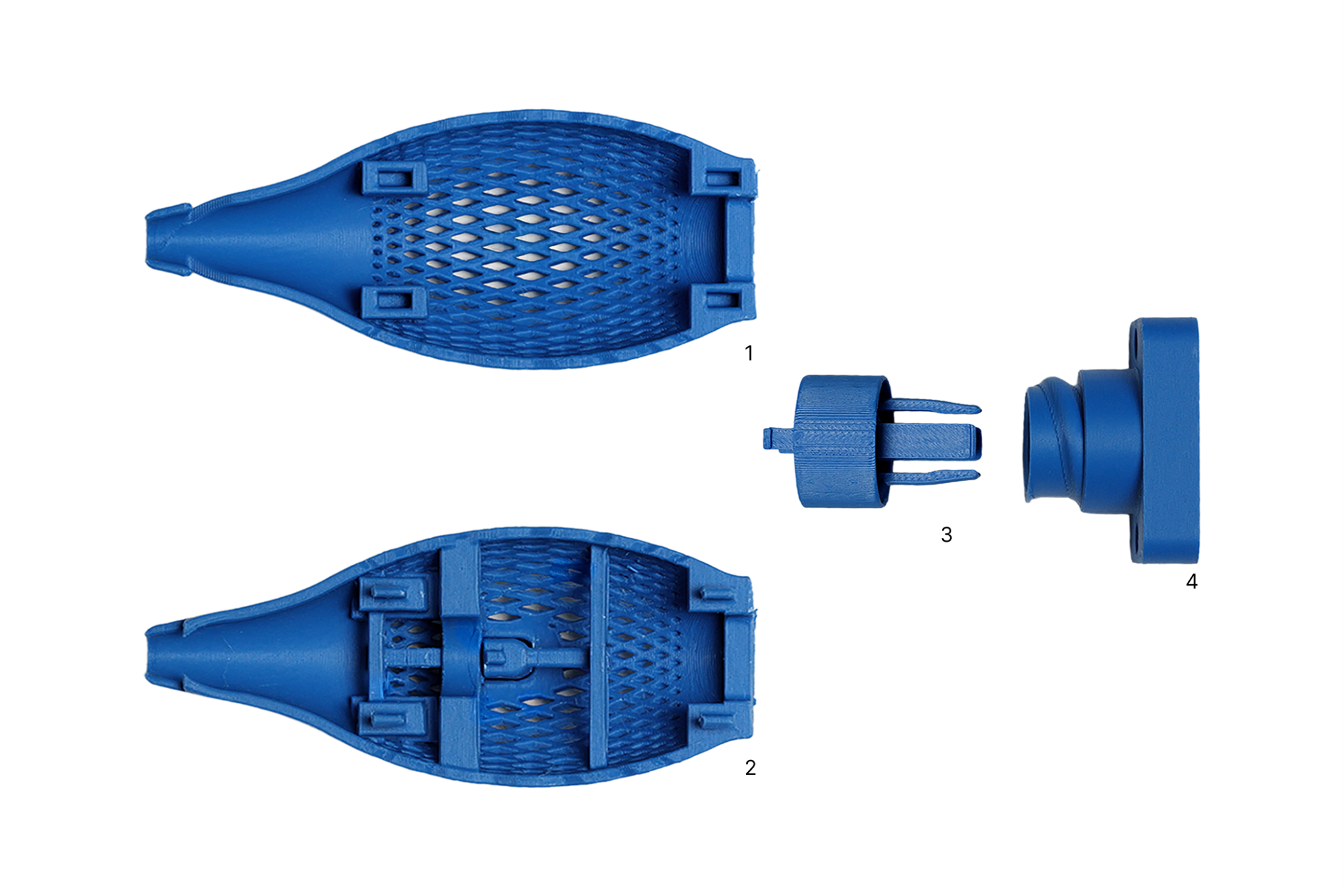

次の画像に示すように、グリップごとに 3 パーツ、キャップごとに 1 パーツがあります。
- パート 1 = バックグリップ
- パート 2 = フロントグリップ
- パート 3 = トッパー
プリンターの詳細:
- ノズルサイズ:0.4mm
- 層の高さ:0.2mm
印刷設定:
- ウォール ループ: 2
- トップシェル層:5
- 下部シェル層:5
- インフィル: 15% グリッド
- サポートの種類: 木
- しきい値の角度: 30
パーツごとの向き:
3MF ファイルをダウンロードする場合は、既に正しい印刷向きが設定されているため、この手順をスキップできます。
- バックグリップ:垂直、逆さま、30°チルトバック
- フロントグリップ:垂直、逆さま、30°チルトバック
- トッパー: 水平、接線
- キャップ: 縦、上下逆

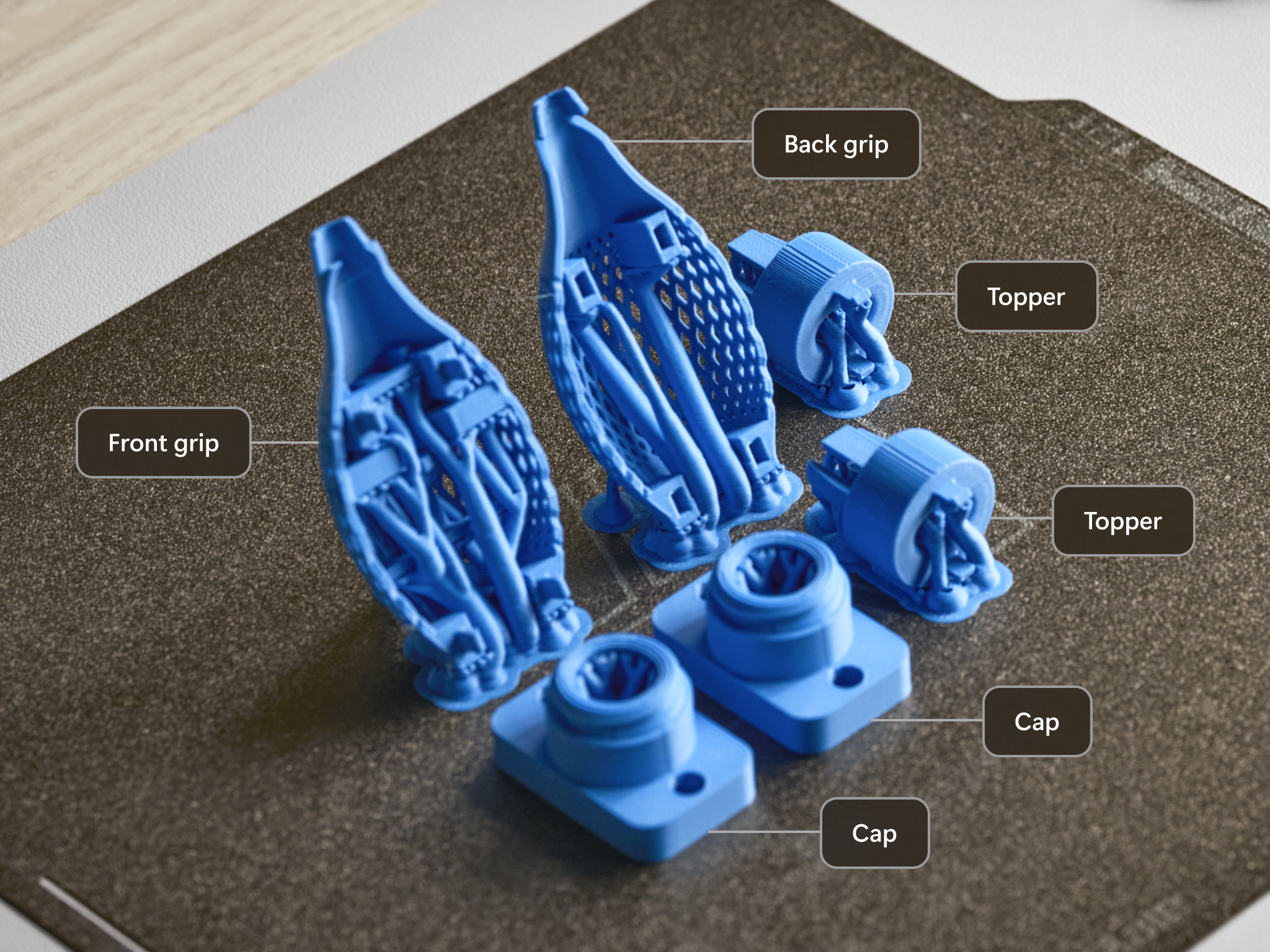

最終的なレイアウトの例を次に示します。
注
3MF ファイルには、追加で 2 番目のトッパーが含まれています。 この画像にも 2 つの Cap が表示されており、Cap ファイルは別のパーツ ダウンロードとして利用できます。
サポート資料を削除する

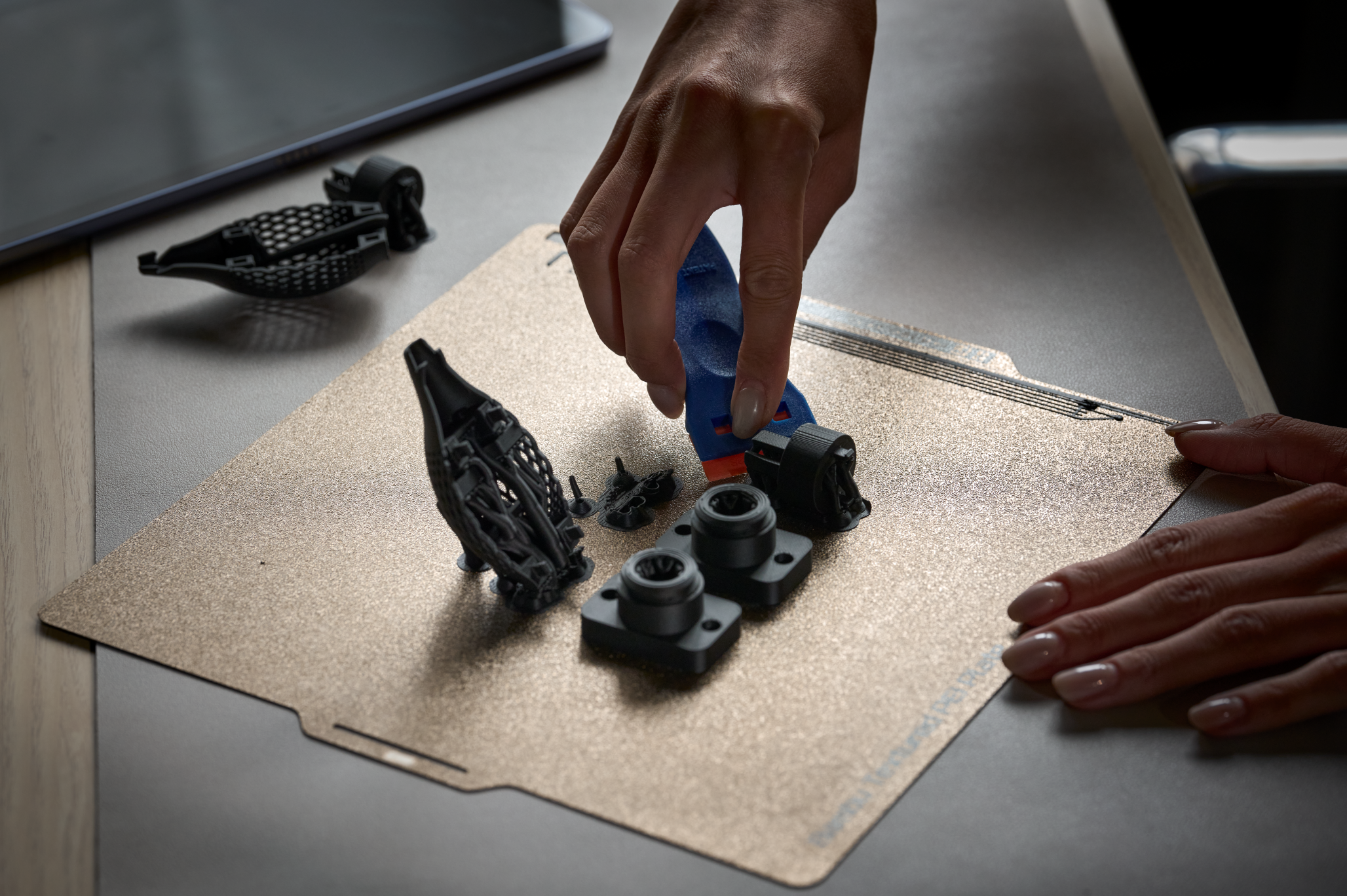

印刷後は、プリントベッドからパーツを取り出してください。 スクレイピング ツールが必要になるかもしれません。

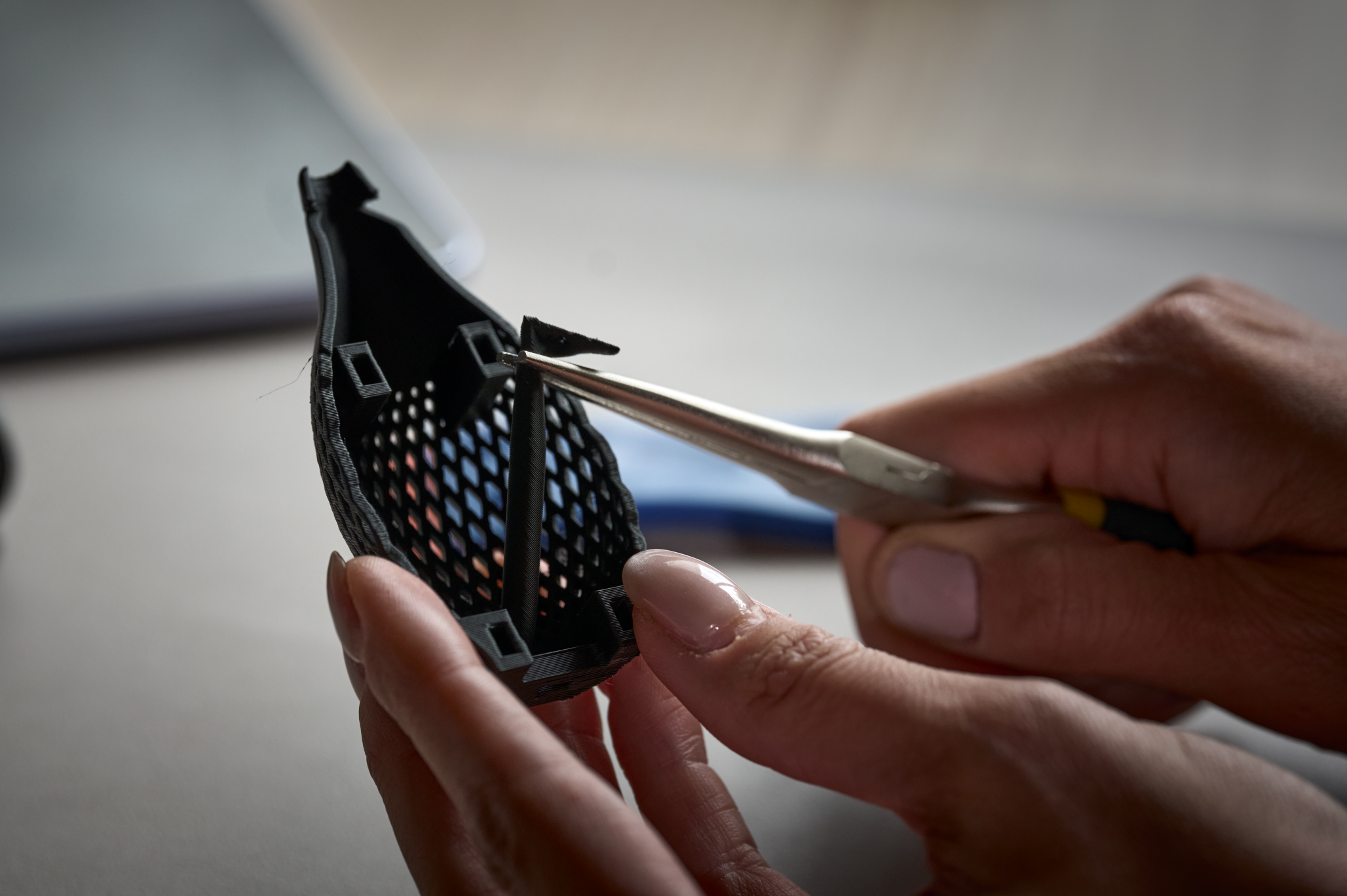

プリントを剥がすときは、組み立てる前にすべての部品でサポート材を取り出してください。 この作業にはピンセットまたはペンチが必要です。

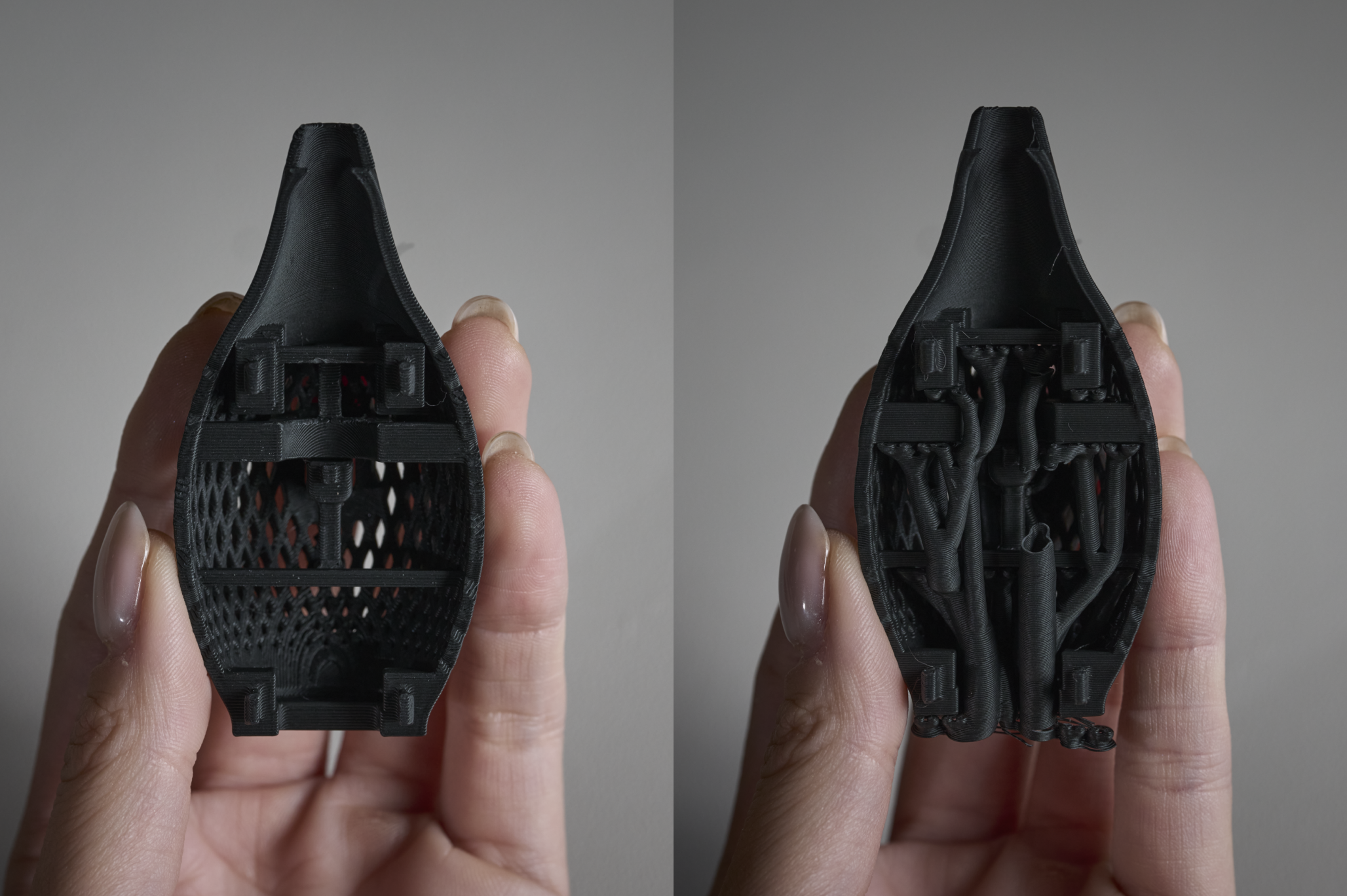

パート 2 には、より複雑なサポートと、注意が必要ないくつかの小さな機能があります。 ボタンの周りの 4 本の小さな支柱や H 字型の梁を削除しないでください。
アセンブリ

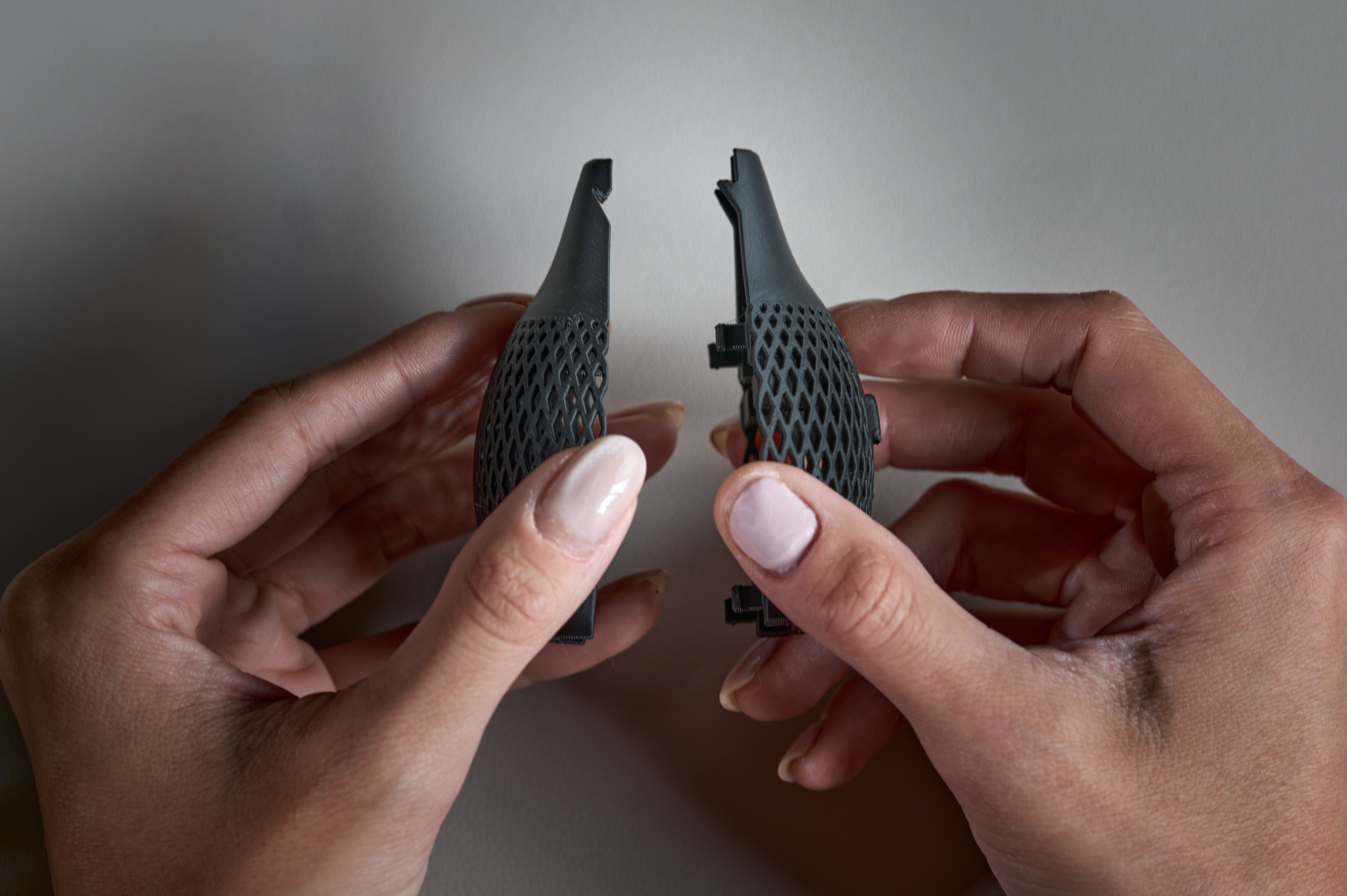

パーツ1と2を取り、4つのスナップとスロットを合わせ、パーツを一緒に押します。
パート3を取り、スナップをパート1と2のスロットに合わせ、一緒に押します。

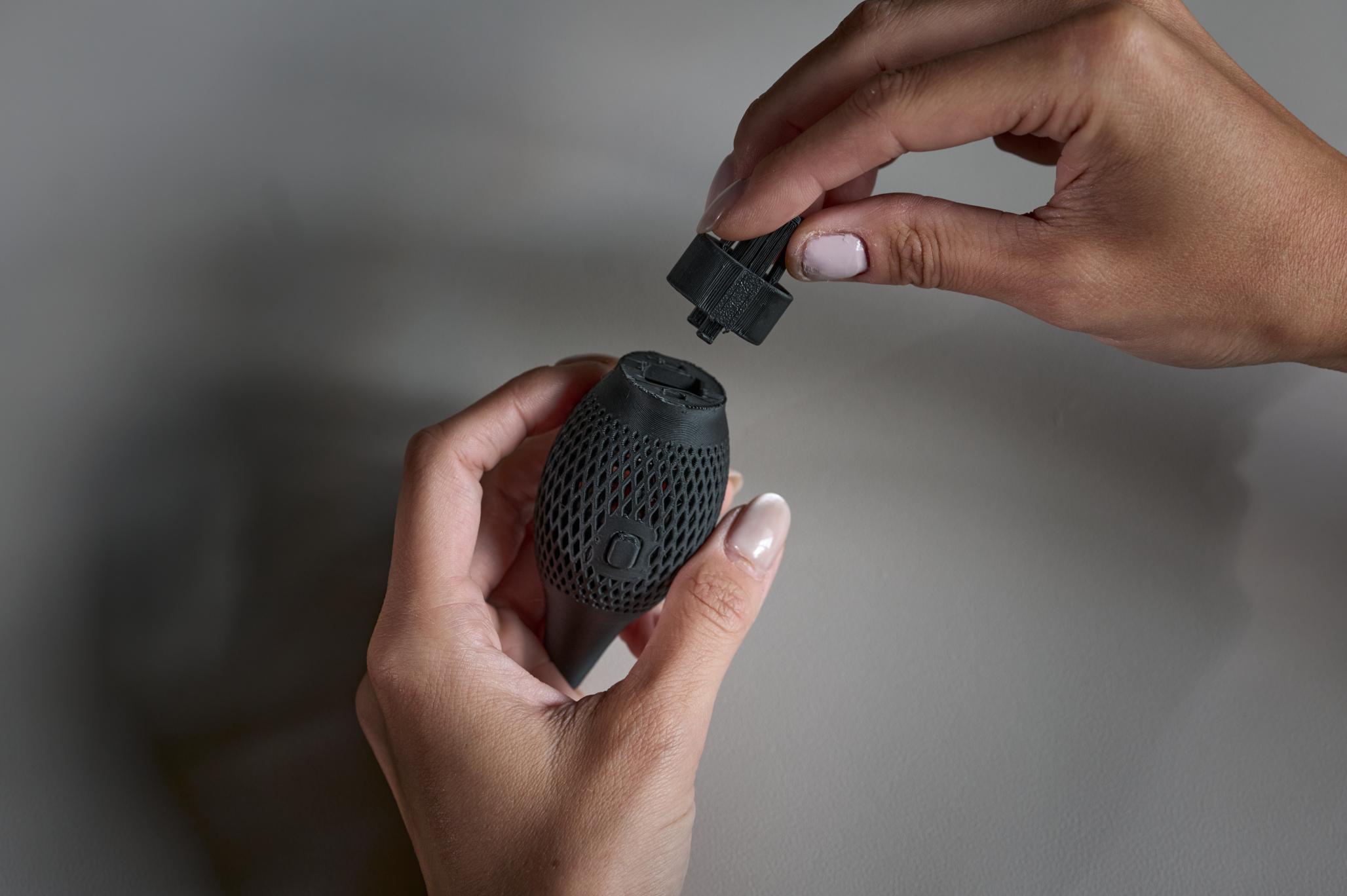

キャップを印刷します。 パート 3 の上にキャップを置きます。

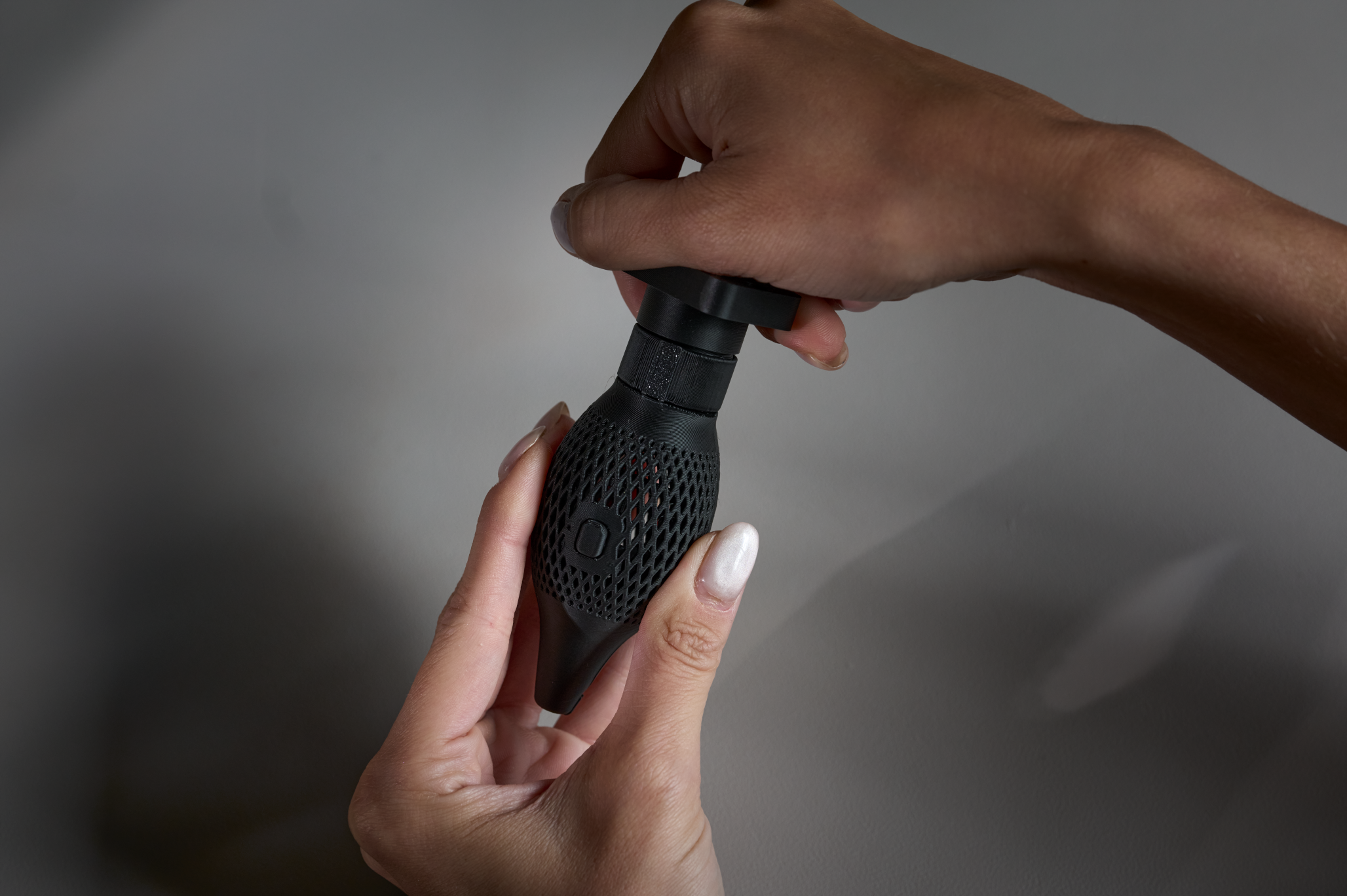

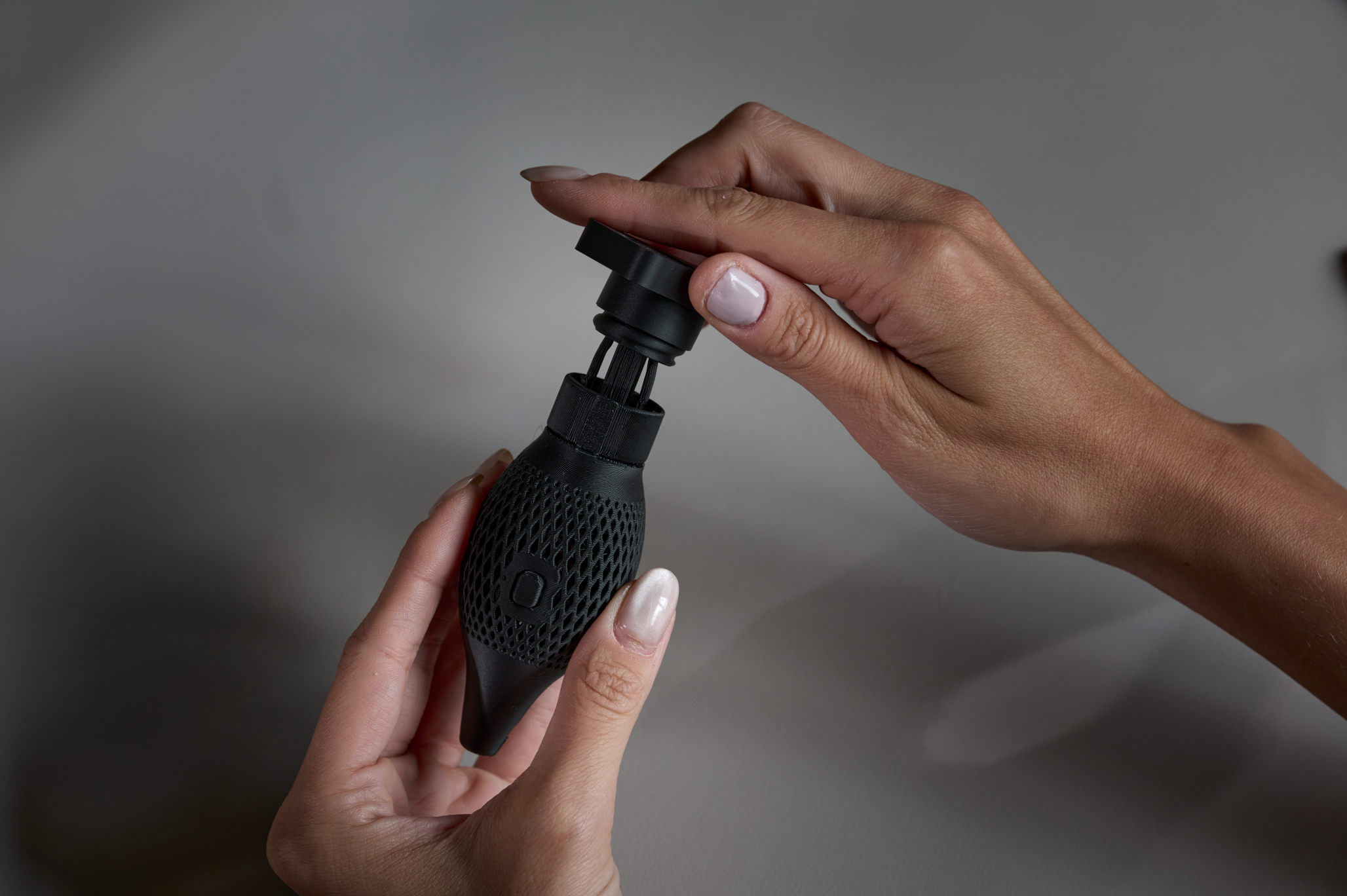

時計回りに 180 度 (回転の半分) にひねって締めます。 次に、反時計回りにひねって 1 回転して緩みます。 これで、キャップはトッパー部分に固定されたままになります。

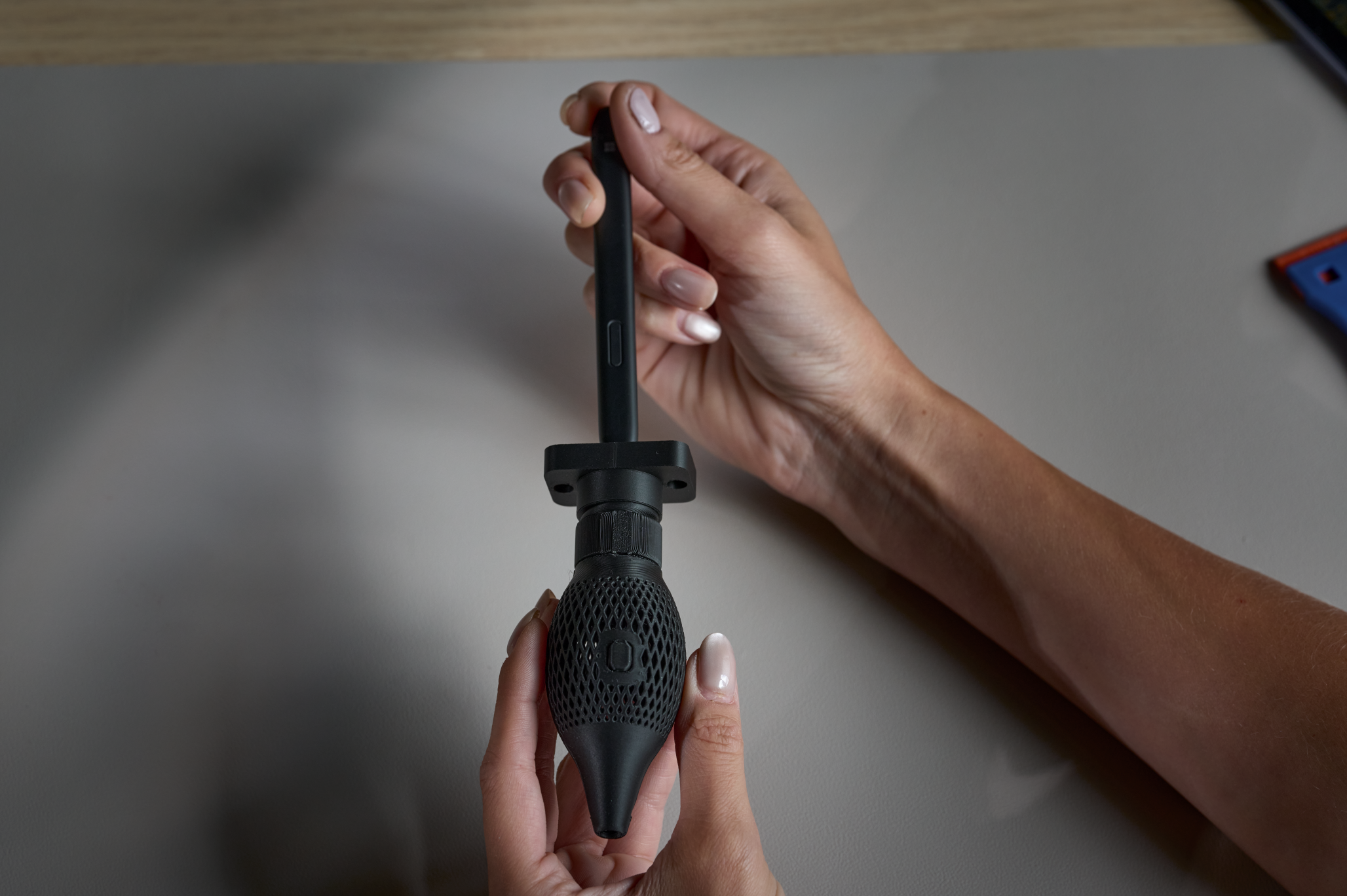

Surface スリム ペンを入手し、キャップを緩めた状態でグリップにスライドさせます。 ボタンが同じ側にあることを確認してください。

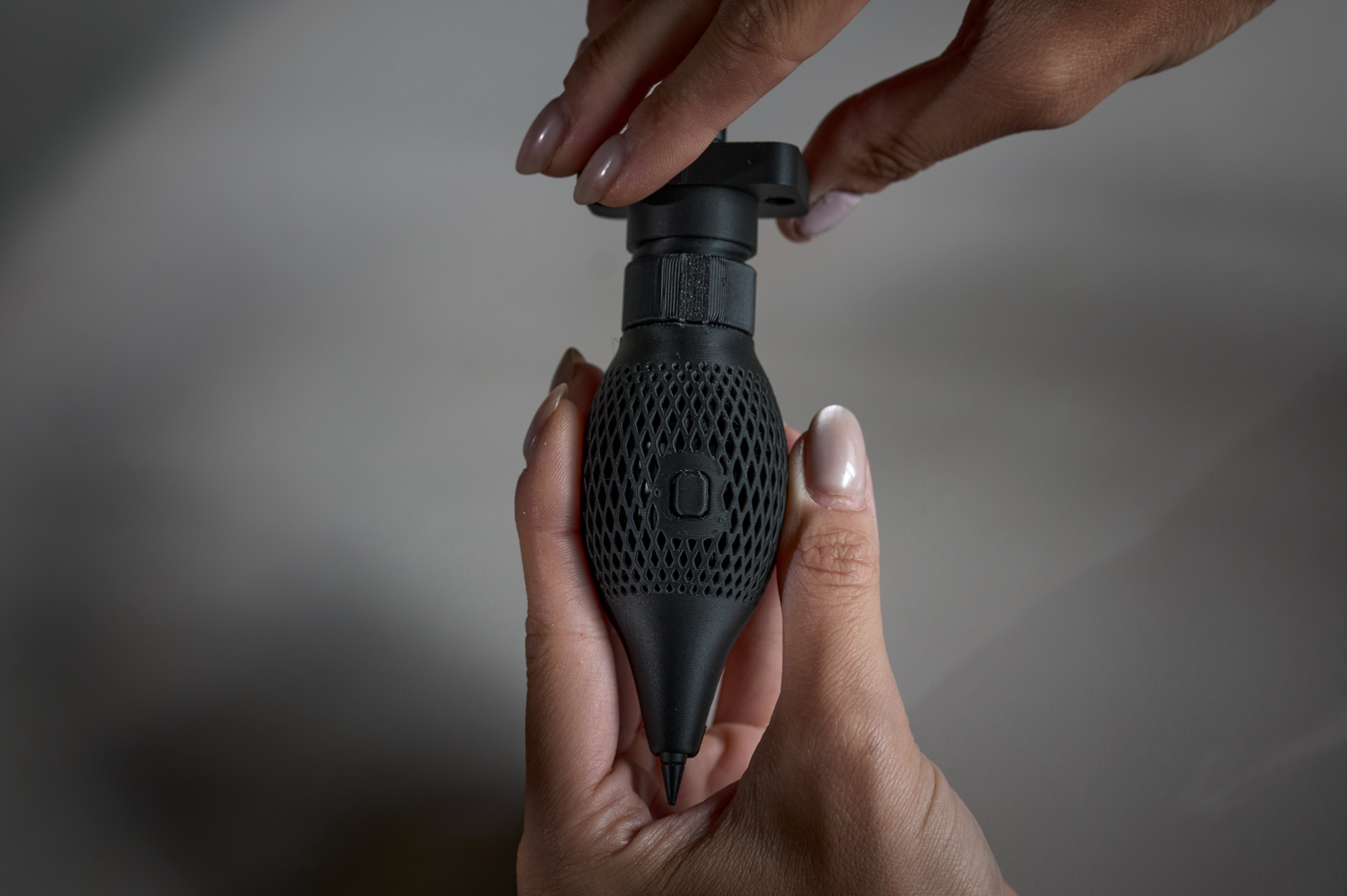

キャップを時計回りに回して、ペンのグリップを締めます。
注

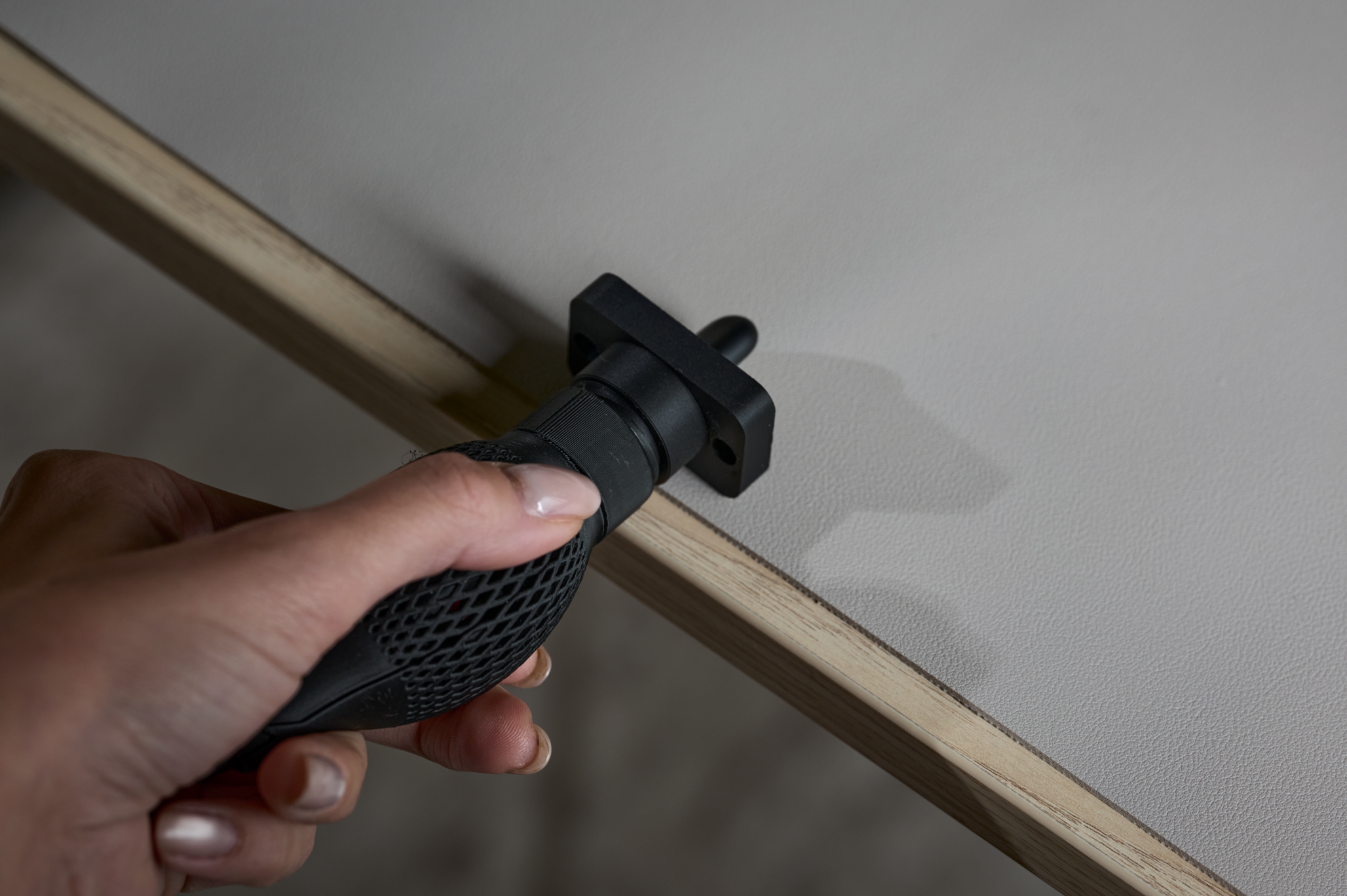

ペンキャップは、テーブルの端を使って片手でひねることができるように設計されています。

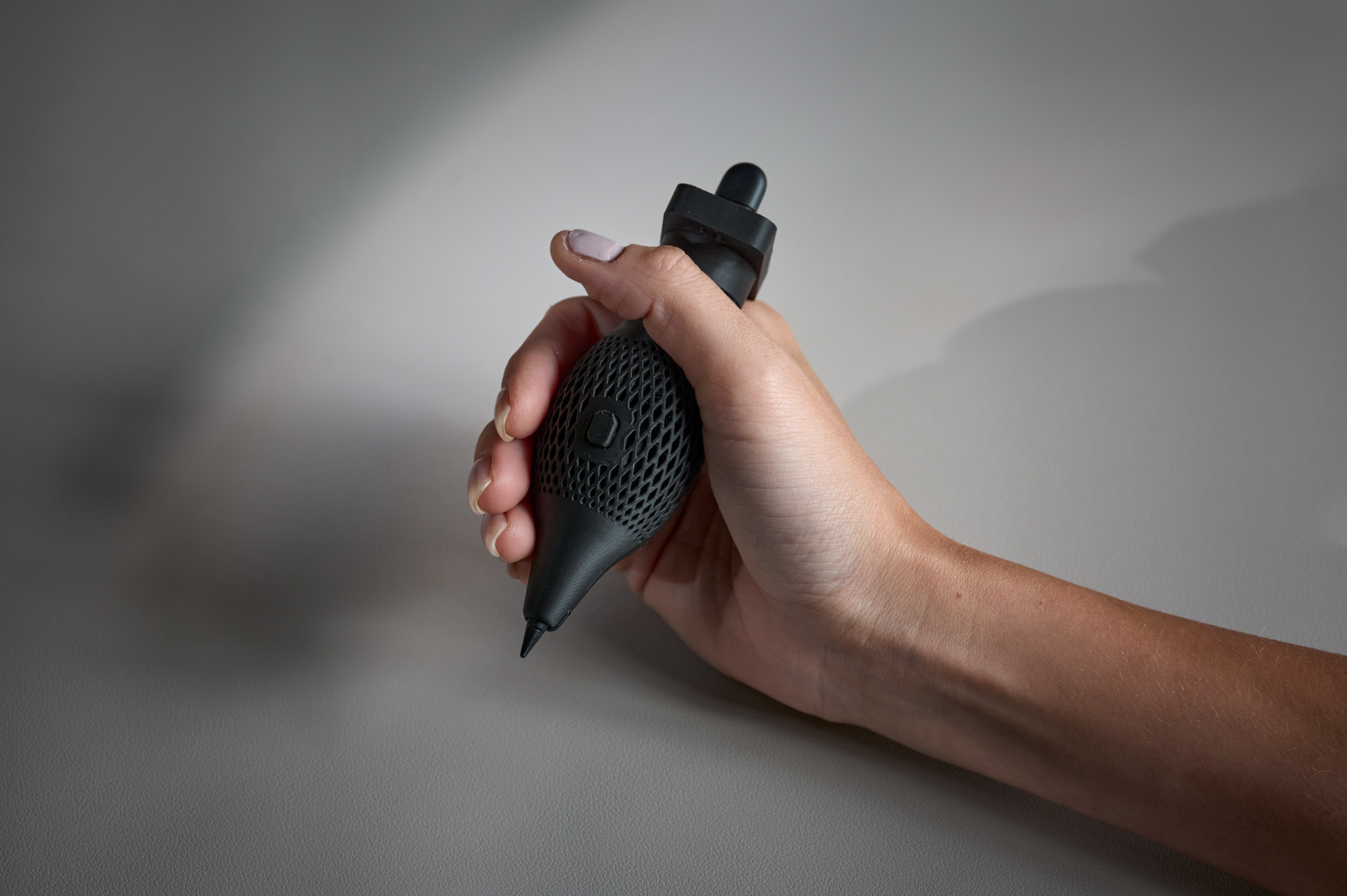

これでペンはグリップにしっかりと固定されました。 ペンを取り外すには、キャップを反時計回りにひねって、ペンを引き出すか振り出します。
免責事項: ペンがグリップに入っていないときはボタンを押さないでください。
