Het zonnestraaldiagram is ideaal voor het weergeven van hiërarchische gegevens. Elk niveau van de hiërarchie wordt gerepresenteerd door een ring of cirkel waarbij de binnenste cirkel de top van de hiërarchie is. Een zonnestraalgrafiek zonder hiërarchische gegevens (één niveau met categorieën) ziet eruit als een ringdiagram. In een zonnestraalgrafiek met meerdere niveaus met categorieën ziet u hoe de buitenste ring zich verhoudt tot de binnenste ringen. Het zonnestraaldiagram is het meest effectief om te laten zien hoe een ring wordt opgesplitst in de bijdragende delen, terwijl een ander type hiërarchisch diagram, het treemapdiagram, ideaal is voor het vergelijken van relatieve grootten.
Een zonnestraalgrafiek maken
Selecteer de gegevens.

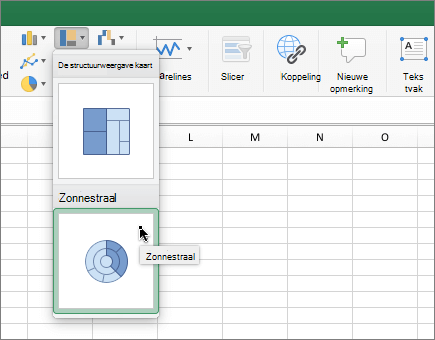

Klik op Invoegen>,Hiërarchiegrafiek>invoegen, Zonnestraal.
U kunt ook het tabblad Alle grafieken gebruiken in Aanbevolen grafieken om een zonnestraalgrafiek te maken, hoewel de zonnestraalgrafiek alleen wordt aanbevolen wanneer de hiërarchische structuur lege (blanco) cellen bevat. (klik op Invoegen>Aanbevolen grafieken>Tabblad Alle grafieken )
Tip
Gebruik de tabbladen Grafiekontwerp en Opmaak om het uiterlijk van de grafiek aan te passen. Als u deze tabbladen niet ziet, klikt u ergens in de zonnestraalgrafiek om ze weer te geven op het lint.
