Edytowanie łączników i praca z nimi są bardzo elastyczne. Możesz edytować kolor, grubość, styl i zakrzywienia linii, określać wygląd punktów końcowych i strzałek, tworzyć zakrzywione, łamane lub proste łączniki oraz zarządzać punktami połączeń na różne sposoby.
Porada
Polecenia w grupie Narzędzia na karcie Narzędzia główne umożliwiają przełączanie programu Visio w różne stany lub tryby, co czasami może wydawać się niejasne. Użyj klawiatury, aby wygodnie przełączać się między narzędziami Wskaźnik (naciśnij klawisze Ctrl+1) i
łącznika (naciśnij klawisze Ctrl+3). Niezależnie od używanego narzędzia (takiego jak Blok tekstu lub Punkt połączenia) możesz nacisnąć kilka razy klawisz Esc, aby ponownie wybrać narzędzie Wskaźnik.
Ten artykuł w dużej mierze dotyczy domyślnego kształtu Łącznik dynamiczny, który może automatycznie zmieniać swoją trasę wokół innych kształtów. Dla niektórych typów łączników, takich jak większość dostępnych we wzorniku Więcej kształtów \ Kształty dodatkowe \ Łączniki, nie można automatycznie zmieniać trasy.
Co chcesz zrobić?
Tworzenie zakrzywionych, łamanych i prostych łączników
Możesz zmienić łącznik lub zmienić ustawienie domyślne dla nowych łączników.
Zmienianie łącznika
- Zaznacz łącznik.

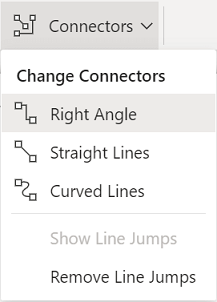

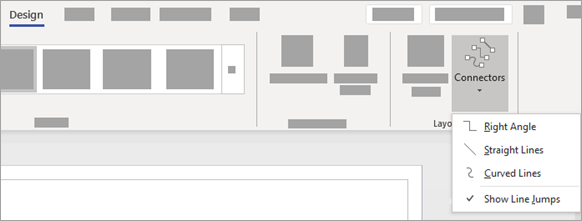

- Na karcie Projektowanie w grupie Układ wybierz pozycję Łączniki, a następnie wybierz odpowiedni styl routingu Kąt prosty, Linie proste lub Linie zakrzywione.
- Możesz również kliknąć prawym przyciskiem myszy menu Akcja kształtu łącznika, aby zmienić styl routingu łącznika.
Zmienianie ustawienia domyślnego dla nowych łączników
Aby ustawić łącznik z kątem prostym, prosty lub zakrzywiony jako domyślny:
- Usuń zaznaczenie wszystkich kształtów, zaznaczając stronę. Wybierz kartę Projektowanie , a następnie wybierz menu rozwijane Łączniki w grupie Układ . Następnie wybierz pozycję Kąt prosty, Linie proste lub Linie krzywe.
- Ewentualnie wybierz kartę Plik , wybierz pozycję Drukuj, wybierz pozycję Ustawienia strony, wybierz kartę Układ i routing , a następnie z listy Wygląd wybierz pozycję Prosty lub Zakrzywiony.
Dodawanie strzałek lub innych końców linii do łącznika
Do łącznika możesz dodać strzałki, punkty lub inne końce linii.
Zaznacz łącznik.
Wybierz opcję Formatuj kształt z menu Akcja myszy po prawej stronie. Alternatywnie na karcie Narzędzia główne w grupie Style kształtów wybierz pozycję Linia, a następnie wybierz pozycję Opcje linii.

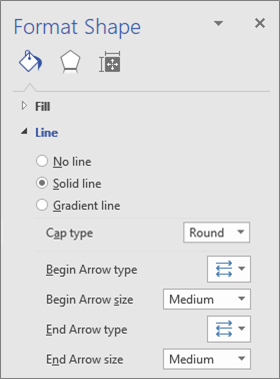

W okienku Formatowanie kształtu w obszarze Linia upewnij się, że jest wybrana pozycja Linia ciągła, a następnie wybierz typ, rozmiar lub typ zakończenia.
Zmienianie grubości, stylu, koloru lub zakrzywienia łącznika
Zaznacz łącznik.
Wybierz opcję Formatuj kształt z menu Akcja myszy po prawej stronie. Alternatywnie na karcie Narzędzia główne w grupie Style kształtów wybierz pozycję Linia, a następnie wybierz pozycję Opcje linii.

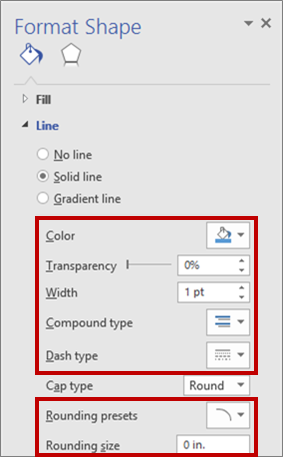

W okienku Formatuj kształt w obszarze Linia ustaw dowolne opcje koloru, szerokości, stylu i zaokrąglenia.
Odwracanie kierunku strzałki łącznika
Uwaga
Kierunek połączenia w przypadku niektórych typów diagramów, takich jak różne diagramy obiegów technologicznych, jest ważny. Dlatego dla tych łączników należy raczej używać polecenia Odwróć końce zamiast ponownie formatować te końce. Przycisk polecenia Odwróć końce można łatwo dodać do wstążki za pomocą funkcji Plik \ Opcje \ Dostosuj Wstążkę... . To polecenie umożliwia odwrócenie przepływu wszystkich zaznaczonych łączników.
Alternatywnie, aby zmienić kierunek łącznika bez używania polecenia Odwróć końce, dodaj nową strzałkę na końcu bez strzałki i usuń istniejącą strzałkę z drugiego końca.
Zaznacz łącznik.
Na karcie Narzędzia główne w grupie Style kształtów wybierz pozycję Linia, a następnie wybierz pozycję Opcje linii.

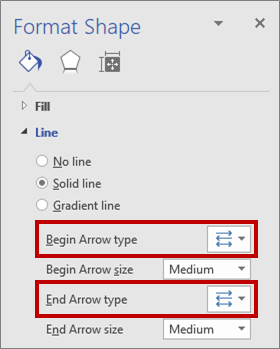

W okienku Formatowanie kształtu w obszarze Linia wybierz pozycję:
Typ początku strzałki i wykonaj krok 4.
Typ końca strzałki i wykonaj krok 4.
Aby dodać, zmienić lub usunąć strzałkę na początku i na końcu wybranego łącznika, wybierz strzałkę lub pozycję Brak w menu strzałki.
Przekierowywanie lub tworzenie przecięć łączników
W większości przypadków można polegać na domyślnym zachowaniu łączników. Jednak czasami jest potrzebna większa kontrola nad trasowaniem i przecinaniem się łączników na diagramie.
Porada
Użyj funkcji Powiększenie, aby lepiej widzieć drobne szczegóły i precyzyjniej sterować elementami: Powiększ (naciśnij klawisze ALT+F6), Pomniejsz (ALT+SHIFT+F6) i Dopasuj do okna (Ctrl+Shift+W).
Wykonaj co najmniej jedną z następujących czynności:
Aby połączyć łącznik z innym łącznikiem, dodaj łącznik do kształtu, a następnie przeciągnij ten łącznik do drugiego łącznika.
Aby przekierować łącznik, zaznacz go, a następnie przeciągnij środkowy punkt do nowej lokalizacji.
Aby dostosować łącznik z dokładnością co do piksela, zaznacz łącznik, a następnie naciskaj klawisze Shift+Strzałka w odpowiednim kierunku.
Uwaga
Aby utworzyć diagram drzewiasty, zobacz Tworzenie diagramu drzewiastego.
Zmienianie koloru tekstu łącznika
- Zaznacz tekst, którego kolor chcesz zmienić.
- Na karcie Narzędzia główne na wstążce w grupie Czcionka kliknij strzałkę rozwijania pozycji Kolor czcionki, a następnie wybierz kolor z galerii.
Więcej sposobów pracy z punktami połączeń
W poniższych sekcjach omówiono wiele sposobów sterowania punktami połączeń.
Porada
Użyj funkcji Powiększenie, aby lepiej widzieć drobne szczegóły i precyzyjniej sterować elementami: Powiększ (naciśnij klawisze Alt+F6), Pomniejsz (Alt+Shift+F6) i Dopasuj do okna (Ctrl+Shift+W).
Omówienie punktów połączeń
Punkt połączenia to specjalny punkt na kształcie, do który można "przyklejać" łączniki i inne kształty. Gdy łącznik lub kształt zostanie przyklejony do punktu połączenia, obiekty pozostają połączone, nawet gdy jeden z kształtów jest przesuwany.
Punkty połączeń stają się widoczne podczas próby połączenia kształtu z innym kształtem. Punkty połączeń kształtu są widoczne po umieszczeniu wskaźnika myszy w pobliżu kształtu za pomocą narzędzia Łącznik lub przeciągnięciu punktu końcowego dowolnego łącznika lub dowolnej linii w pobliżeniu kształtu zawierającego punkty połączeń.
Uwaga
Punkty połączeń nie są jedynymi miejscami, w których można przyklejać łączniki. Łączniki (i linie) można też przyklejać do wierzchołków kształtów, uchwytów kształtów i geometrii kształtów. Aby uzyskać więcej informacji, zobacz Okno dialogowe Przyciąganie i przyklejanie.
Używanie połączeń punktowych lub dynamicznych
Istnieją dwa rodzaje połączeń, które łącznik może mieć z kształtem: połączenie punktowe (czasami nazywane połączeniem statycznym) i połączenie dynamiczne. Na każdym końcu łącznika można tworzyć połączenia dowolnego typu. Jeśli w celu łączenia kształtów użyjesz Autołączenia lub polecenia Połącz kształty, oba końce będą połączone połączeniem dynamicznym. Jeśli wybierzesz ręcznie miejsce dołączenia łącznika do kształtu, możesz określić typ połączenia. Aby uzyskać więcej informacji na temat korzystania z połączeń dynamicznych, zobacz Automatyczne wyrównywanie, automatyczne odstępy i ponowne układanie kształtów na diagramie.

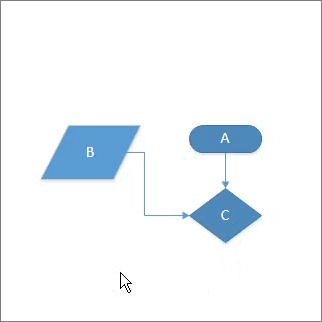

Na poniższym diagramie kształt A ma punkt połączenia z kształtem C, a przy każdym ruchu kształtu C łącznik z A pozostaje połączony z tym samym punktem na C. Z kolei kształt B ma połączenie dynamiczne z C, a łącznik z B przesuwa się do takiego punktu połączenia, który jest najbliżej C.
Wyświetlanie animowanej ilustracji
Tworzenie połączenia punktowego
Połączenie punktowe sprawia, że łącznik jest przyklejony do konkretnego punktu na kształcie, nawet w przypadku przesunięcia lub obrotu tego kształtu.
- Przeciągnij od punktu połączenia na pierwszym kształcie do punktu połączenia na drugim kształcie.
- Po połączeniu kształtów punkty końcowe łącznika zmienią kolor na zielony.
Tworzenie połączenia dynamicznego
Połączenie dynamiczne pozwala łącznikowi na zmianę położenia na kształcie, dzięki czemu w przypadku przesunięcia lub obrotu kształtu łącznik przesuwa się do punktu połączenia, który znajduje się najbliżej początkowego punktu łącznika.
- Przytrzymaj narzędzie Łącznik na środku pierwszego kształtu, aż wokół kształtu pojawi się zielona ramka.
- Przytrzymaj naciśnięty przycisk myszy i przeciągnij do środka drugiego kształtu.
- Gdy wokół drugiego kształtu pojawi się zielona ramka, zwolnij przycisk myszy.
Dodawanie punktu połączenia do kształtu
Jeśli kształt, do którego ma być przyklejony łącznik, nie ma punktu połączenia w wybranym miejscu, można go dodać.
- Zaznacz kształt.
- Na karcie Narzędzia główne w grupie Narzędzia wybierz
narzędzia Punkt połączenia. - Jeśli punkty połączeń nie są widoczne, na karcie Widok w grupie Ułatwienia wizualne zaznacz pole wyboru Punkty połączeń.
- Naciśnij klawisz Ctrl i wybierz miejsce, w którym chcesz dodać punkt połączenia. Nowy punkt połączenia jest automatycznie zaznaczany po jego umieszczeniu.
- Na karcie Narzędzia główne w grupie Narzędzia wybierz pozycję Wskaźnik — narzędzie , aby wznowić normalną edycję.
Przesuwanie punktu połączenia kształtu
Jeśli punkt połączenia nie jest zadowalający, możesz go przenieść.
- Zaznacz kształt.
- Na karcie Narzędzia główne w grupie Narzędzia wybierz narzędzia Punkt połączenia.
- Jeśli punkty połączeń nie są widoczne, na karcie Widok w grupie Ułatwienia wizualne zaznacz pole wyboru Punkty połączeń.
- Naciśnij klawisz Ctrl i przeciągnij punkt połączenia, który chcesz przesunąć.
- Na karcie Narzędzia główne w grupie Narzędzia wybierz narzędzie Wskaźnik , aby wznowić normalną edycję.
Jeśli masz trudności z przeniesieniem punktu połączenia dokładnie w odpowiednie miejsce, wypróbuj inne ustawienia przyciągania. Aby uzyskać więcej informacji, zobacz Dopasowywanie siły przyciągania i wyłączanie przyciągania.
Usuwanie punktu połączenia
Czasami punkt połączenia przeszkadza w pracy. W takim przypadku możesz go usunąć.
- Zaznacz kształt z punktem połączenia, który chcesz usunąć.
- Na karcie Narzędzia główne w grupie Narzędzia wybierz narzędzie Punkt połączenia.
- Jeśli nie widzisz żadnych punktów połączeń, na karcie Widok w grupie Ułatwienia wizualne zaznacz pole wyboru Punkty połączeń .
- Wybierz punkt połączenia, który chcesz usunąć. Kolor punktu połączenia zmieni się na amarantowy.
- Naciśnij klawisz Delete.
- Na karcie Narzędzia główne w grupie Narzędzia wybierz narzędzie Wskaźnik , aby wznowić normalną edycję.
Ukrywanie punktów połączeń
Czasami trzeba ukryć punkty połączeń w celu poprawienia wyglądu diagramu.
- Na karcie Widok w grupie Ułatwienia wizualne wyczyść pole wyboru Punkty połączeń.
Dodawanie tekstu obok punktu połączenia
Nie można dodawać tekstu bezpośrednio w punkcie połączenia. Można natomiast dodać tekst do kształtu, a następnie przesunąć go do punktu połączenia.
Zaznacz kształt, do którego chcesz dodać tekst, i zacznij pisać. Wpisywany tekst będzie wyświetlany w kształcie.

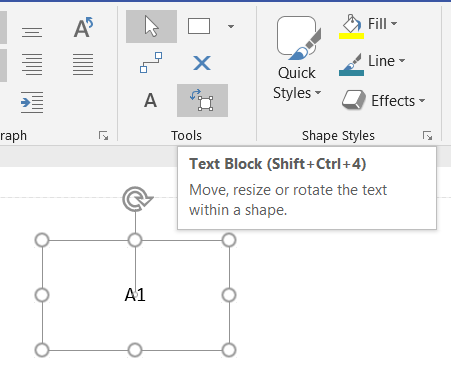

Wybierz ikonę narzędzia Narzędzia główne \ Narzędzia \ Blok tekstu Ikona
( Ctrl + Shift + 4 ). Blok tekstu zostanie zaznaczony.
W razie potrzeby przeciągnij blok tekstu, aby go przenieść i zmienić jego rozmiar.
Wybierz narzędzie Wskaźnik (Ctrl + 1), gdy chcesz zamknąć narzędzie Blok tekstu .
Alternatywne podejście polega na utworzeniu wielu kształtów z unikatowymi etykietami, każdy z pojedynczym punktem połączenia, a następnie pogrupowanie ich razem w celu utworzenia większego kształtu. Takich punktów połączenia nadal będzie można używać.
Tworzenie punktu połączenia skierowanego do wewnątrz, na zewnątrz lub do wewnątrz i na zewnątrz
Za pomocą punktów połączeń skierowanych do wewnątrz lub na zewnątrz można sterować sposobem przyciągania punktów końcowych łączników na kształtach.
Zaznacz kształt.
Na karcie Narzędzia główne w grupie Narzędzia wybierz
narzędzia Punkt połączenia.Jeśli punkty połączeń nie są widoczne, na karcie Widok w grupie Ułatwienia wizualne zaznacz pole wyboru Punkty połączeń.
Jeśli potrzebujesz punktu połączenia skierowanego na zewnątrz lub do środka & na zewnątrz, kliknij prawym przyciskiem myszy punkt połączenia i wybierz polecenie:
- Wewnątrz W większości przypadków potrzebujesz punktu połączenia do wewnątrz. Taki punkt przyciąga punkty końcowe łączników, a także skierowane na zewnątrz oraz do wewnątrz i na zewnątrz punkty połączeń kształtów dwuwymiarowych (2-W).
- Zewnątrz Jeśli masz kształt 2-W, który chcesz przykleić do innego kształtu, potrzebujesz punktu połączenia skierowanego na zewnątrz. Taki punkt jest przyciągany przez punkty połączeń skierowane do wewnątrz.
- & do wewnątrz na zewnątrz Jeśli masz kształt i nie wiesz, jak ma on być przyklejony do innych kształtów, prawdopodobnie potrzebujesz punktu połączenia do wewnątrz & na zewnątrz.
