Пръстеновидната диаграма с много нива е идеална за показване на йерархични данни. Всяко ниво на йерархията се представя посредством един пръстен или кръг, като най-вътрешният кръг е най-горната част на йерархията. Пръстеновидната диаграма с много нива без йерархични данни (едно ниво на категориите) изглежда подобно на пръстеновидна диаграма. Обаче пръстеновидната диаграма с много нива, която има няколко нива на категориите, ви показва как външните пръстени се отнасят към вътрешните пръстени. Пръстеновидната диаграма с много нива е най-ефективна при показването как един пръстен е разделен на участващите в него части, докато друг тип йерархична диаграма – йерархичната диаграма – йерархичната диаграма с вложени правоъгълници – е идеална за сравняване на относителни размери.
Създаване на пръстеновидна диаграма с много нива
Изберете данните си.

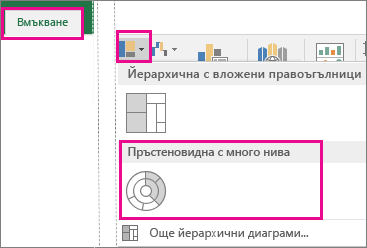

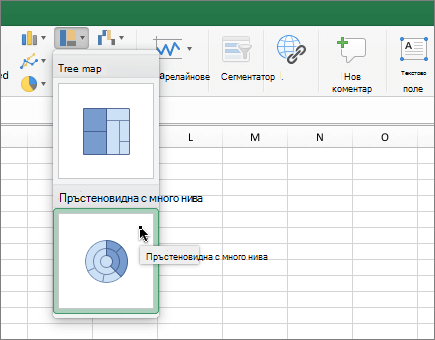

Щракнете върху "Вмъкване>" Вмъкване на йерархична диаграма> смного нива.
Можете също да използвате раздела Всички диаграми в Препоръчвани диаграми, за да създадете пръстеновидна диаграма с много нива, въпреки че пръстеновидната диаграма с много нива ще се препоръчва само когато в рамките на йерархичната структура съществуват празни клетки. (щракнете върху "Вмъкни">Препоръчителни диаграми>Раздел "Всички диаграми ")
Съвет
Използвайте разделите "Проектиране на диаграма " и "Формат ", за да персонализирате облика на диаграмата си. Ако не виждате тези раздели, щракнете някъде в пръстеновидната диаграма с много нива, за да ги покажете на лентата.
