Йерархичната диаграма с вложени правоъгълници предоставя йерархичен изглед на вашите данни и улеснява намирането на модели – например кои артикули са най-продавани в магазина. Разклоненията на дървото са представени от правоъгълници, а всяко подчинено разклонение се показва като по-малък правоъгълник. Йерархичната диаграма с вложени правоъгълници показва категориите по цвят и близост и лесно може да показва голям обем от данни, което би било трудно при другите типове диаграми.
Йерархичните диаграми с вложени правоъгълници са полезни за сравняване на относителните дялове в рамките на йерархията, но йерархичните диаграми с вложени правоъгълници не се представят добре при показването на йерархични нива между най-големите категории и всяка точка от данни. Пръстеновидната диаграма с много нива е много по-добра визуална диаграма, когато трябва да се покаже това.
Създаване на йерархична диаграма с вложени правоъгълници

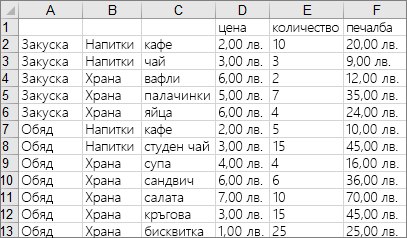

Изберете данните си.
Отиване на раздела "Вмъкване", "Вмъкване на йерархична диаграма>","Йерархична схема".>
Можете също да използвате "Препоръчителни диаграми ", за да създадете йерархична диаграма с вложени правоъгълници, като отидете на "Вмъкване>на препоръчителни диаграми:>Всички диаграми".
Съвет
Използвайте разделите "Проектиране на диаграма " и "Формат ", за да персонализирате облика на диаграмата си. Ако не виждате тези раздели, щракнете някъде в йерархичната диаграма с вложени правоъгълници, за да активирате тези раздели.
Промяна на показването на етикети

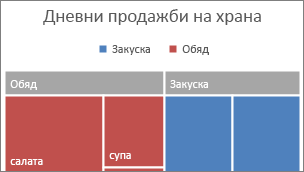

Excel автоматично използва различен цвят за всяка от категориите на най-високо ниво или родителските категории. Можете също така обаче да използвате оформлението на етикетите на данните, за да различавате отделните категории.
- Щракнете с десния бутон върху някой от правоъгълниците на диаграмата >"Форматиране на серия от данни".
- Под "Опции> засерия и етикети" изберете желаната опция за показване.
