Retningslinjer for 3D-udskrivning af pennegreb med overflade Slim Pen

Disse instruktioner forklarer, hvordan du udskriver adaptive pengreb på en FDM-printer. FDM er en meget brugt 3D-printmetode, der smelter termoplastisk filament og lægger det lag for lag for at bygge et objekt. Almindelige FDM-printermærker omfatter Bambu Lab, Creality 3D, Prusa og FlashForge. Download 3MF-filtypen til denne metode.

Materielle anbefalinger

  • PLA (polymælkesyre)
  • ABS (acrylonitrilbutadienstyren)
  • PETG (polyethylenterephthalatglycol modificeret)
  • Nylon

Printeropsætning

Der er 3 dele pr. greb og 1 del pr. hætte som vist på billedet nedenfor:

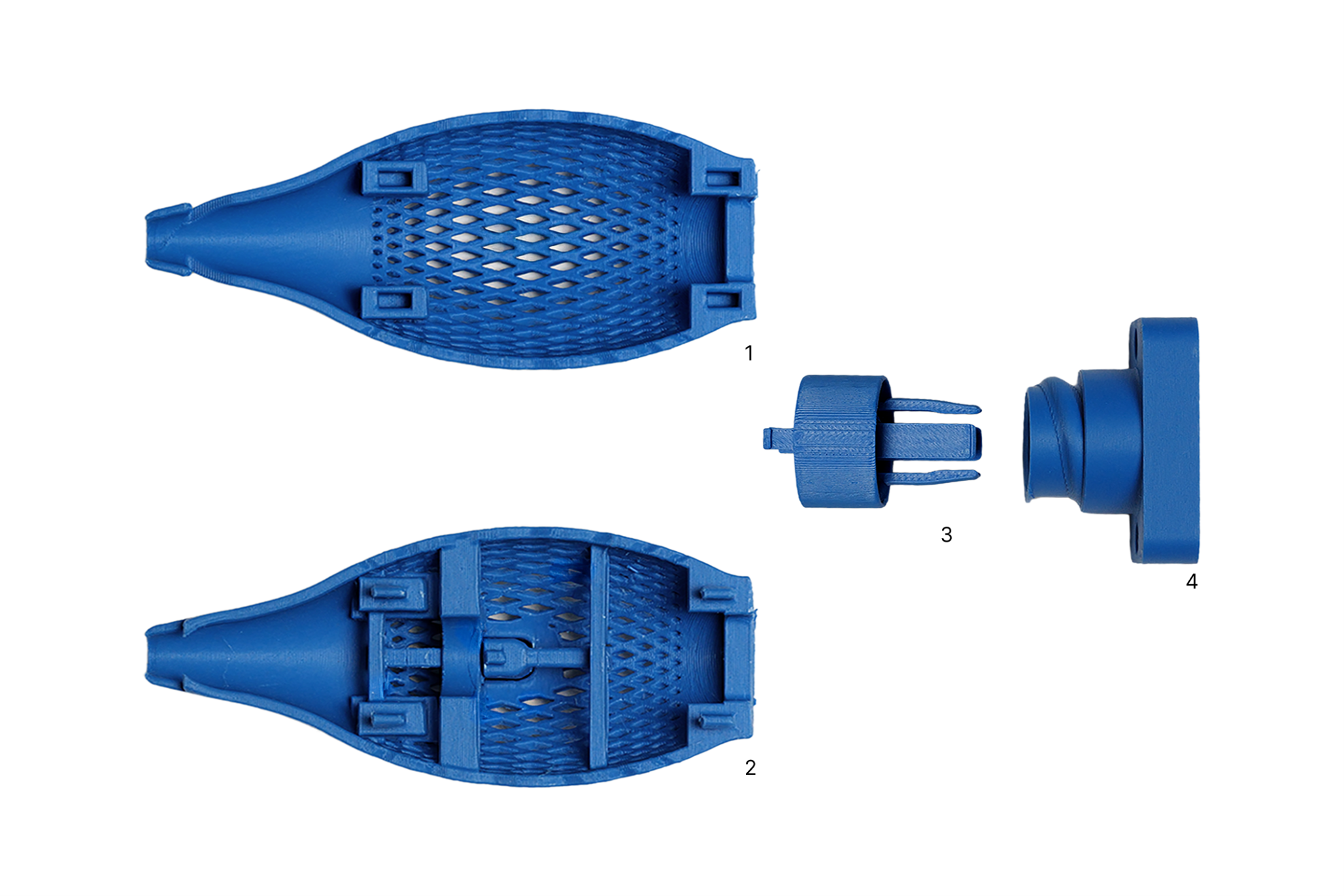

Udskrevne overflade Slim Pen-grebsdele mærket 1, 2, 3 og 4.

  • Del 1 = Ryggreb
  • Del 2 = Forreste greb
  • Del 3 = Topper

Printeroplysninger:

  • Dyse størrelse: 0,4 mm
  • Laghøjde: 0,2 mm

Udskriftsindstillinger:

  • Vægsløjfer: 2
  • Øverste skallag: 5
  • Nederste skallag: 5
  • Udfyldning: 15 % gitter
  • Supporttype: træ
  • Tærskelvinkel: 30

Retning pr. del:

Hvis du downloader 3MF-filen, kan du springe dette trin over, fordi den allerede har den korrekte udskriftsretning konfigureret.

  • Baggreb: Lodret, på hovedet, med 30 grader vip bagpå
  • Forreste greb: Lodret, på hovedet, med 30 grader vip bagpå
  • Top: Vandret, på tangent
  • Hætte: Lodret, på hovedet

Her er et eksempel på det endelige layout:

Bemærk

3MF-filerne inkluderer en 2. top som ekstra. Dette billede viser også 2 store bogstaver, og afslutningsfilerne kan downloades som en separat del.

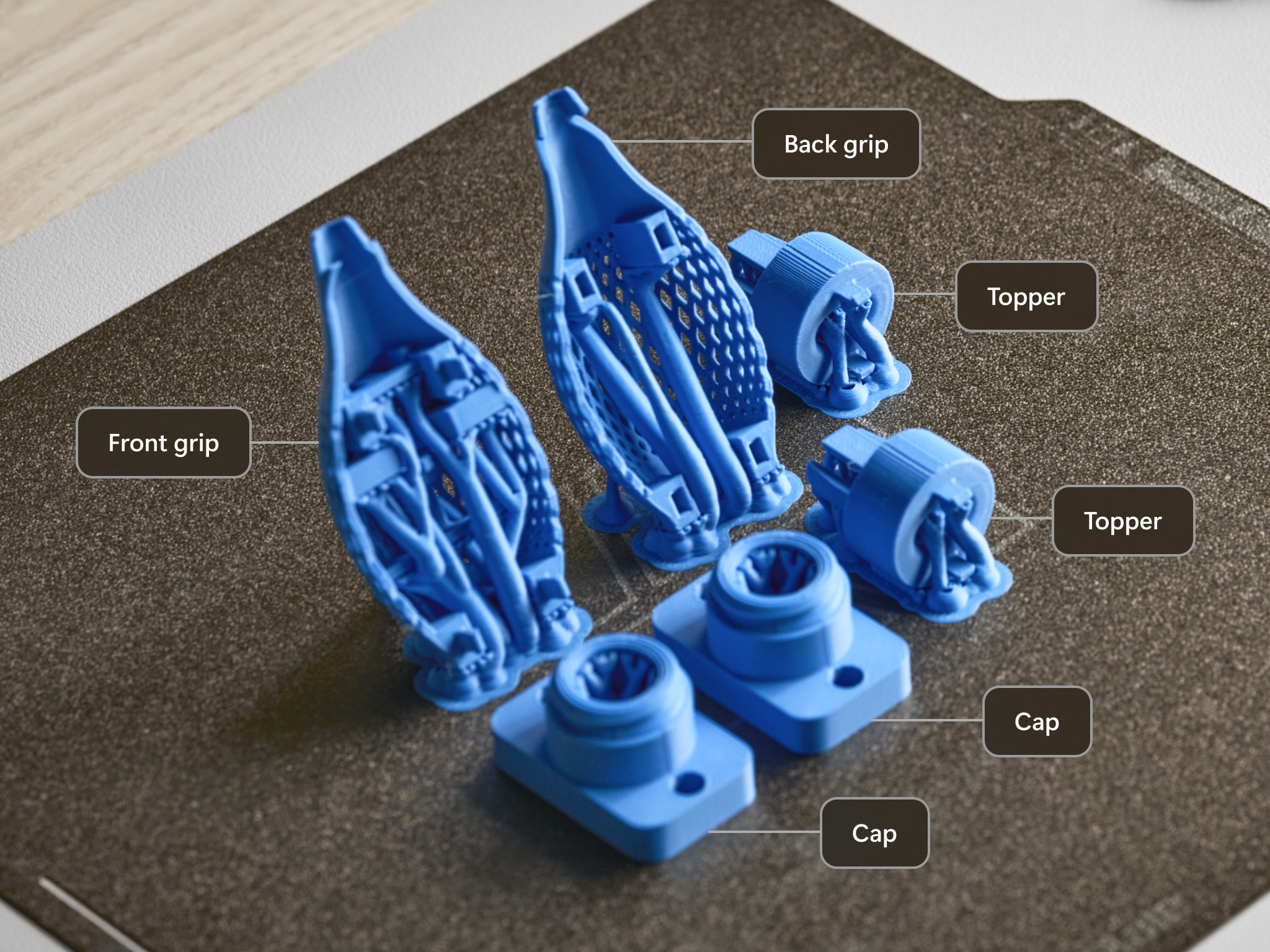

Udskrevne overflade Slim Pen-grebsdele og hætter mærket forreste greb, bagsidegreb, top og hætte.

Fjern supportmateriale

Efter udskrivning skal du fjerne delene fra printpladen. Du får muligvis brug for et skrabeværktøj.

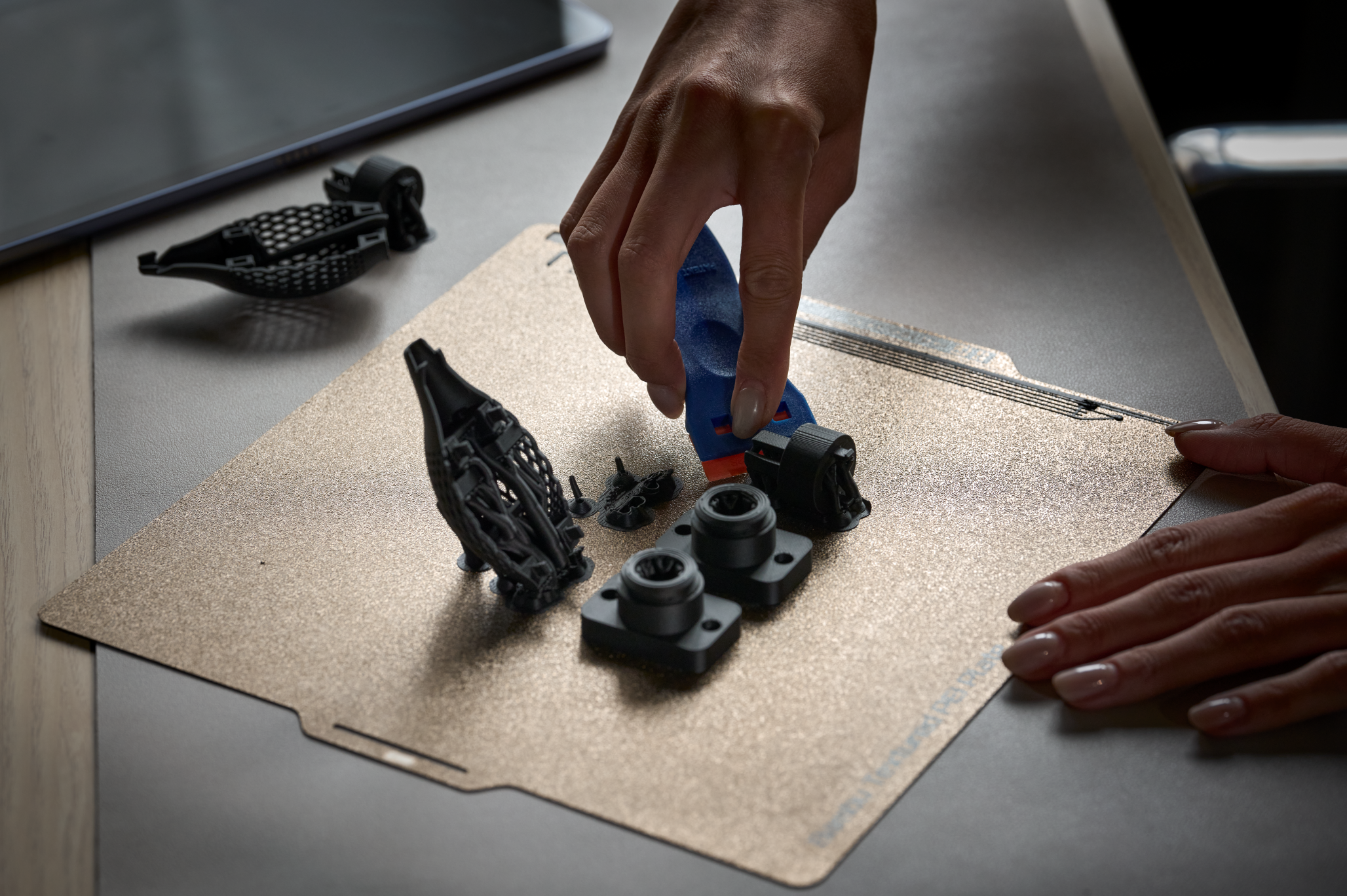

En hånd fjerner udskrevne overflade Slim Pen-grebsdele fra printsengen.

Når du fjerner udskrifterne, skal du tage støttematerialet ud i hver del, før de samles. Du har brug for en pincet eller nåletang til denne opgave.

Pincet bruges til at fjerne støttemateriale fra en trykt overflade Slim Pen-grebsdel.

Del 2 har mere komplekse understøtninger og flere små funktioner, der kræver pleje. Fjern ikke de fire små stolper eller de H-formede bjælker omkring knappen.

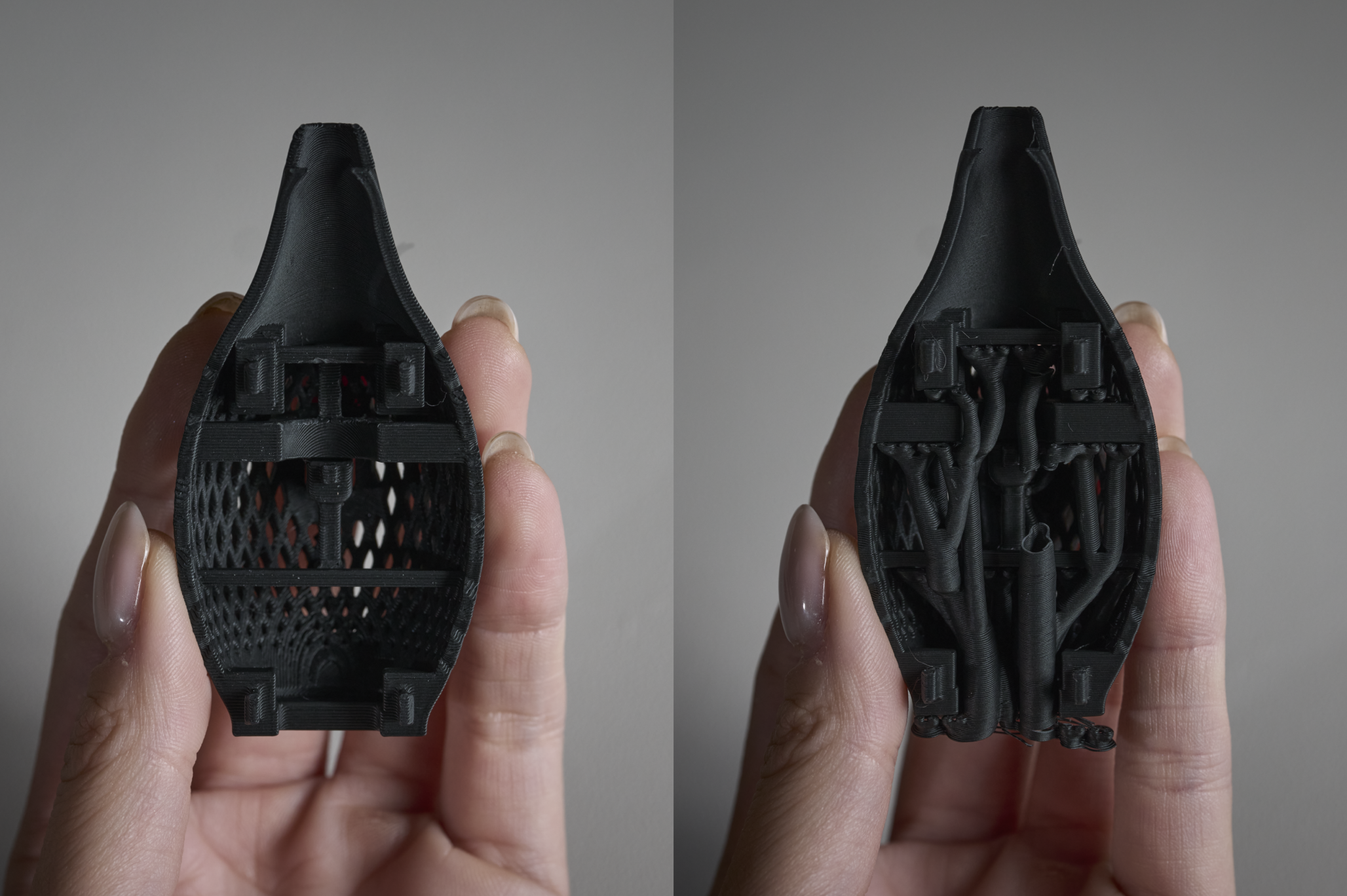

To visninger af en udskrevet overflade Slim Pen-grebsdel, der viser støttestrukturer og små funktioner.

Samling

Tag del 1 og 2, juster de fire fastgørelsesknapper og åbninger, og tryk delene sammen.

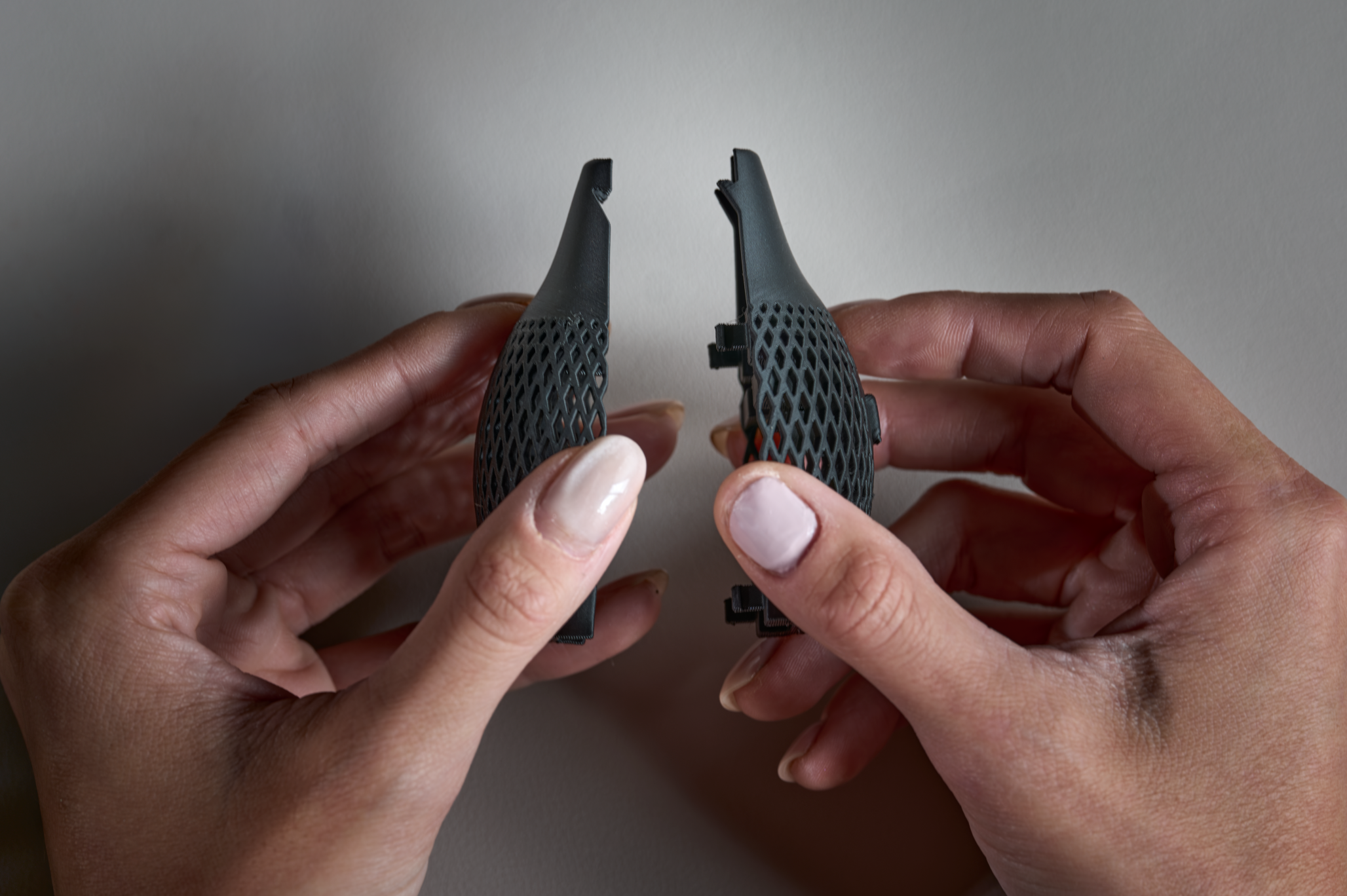

To halvdele af et trykt overflade Slim Pen-greb holdes vendt mod hinanden for at justere dem.

Tag del 3, juster låseknapperne med slidserne på del 1 og 2, og tryk dem sammen.

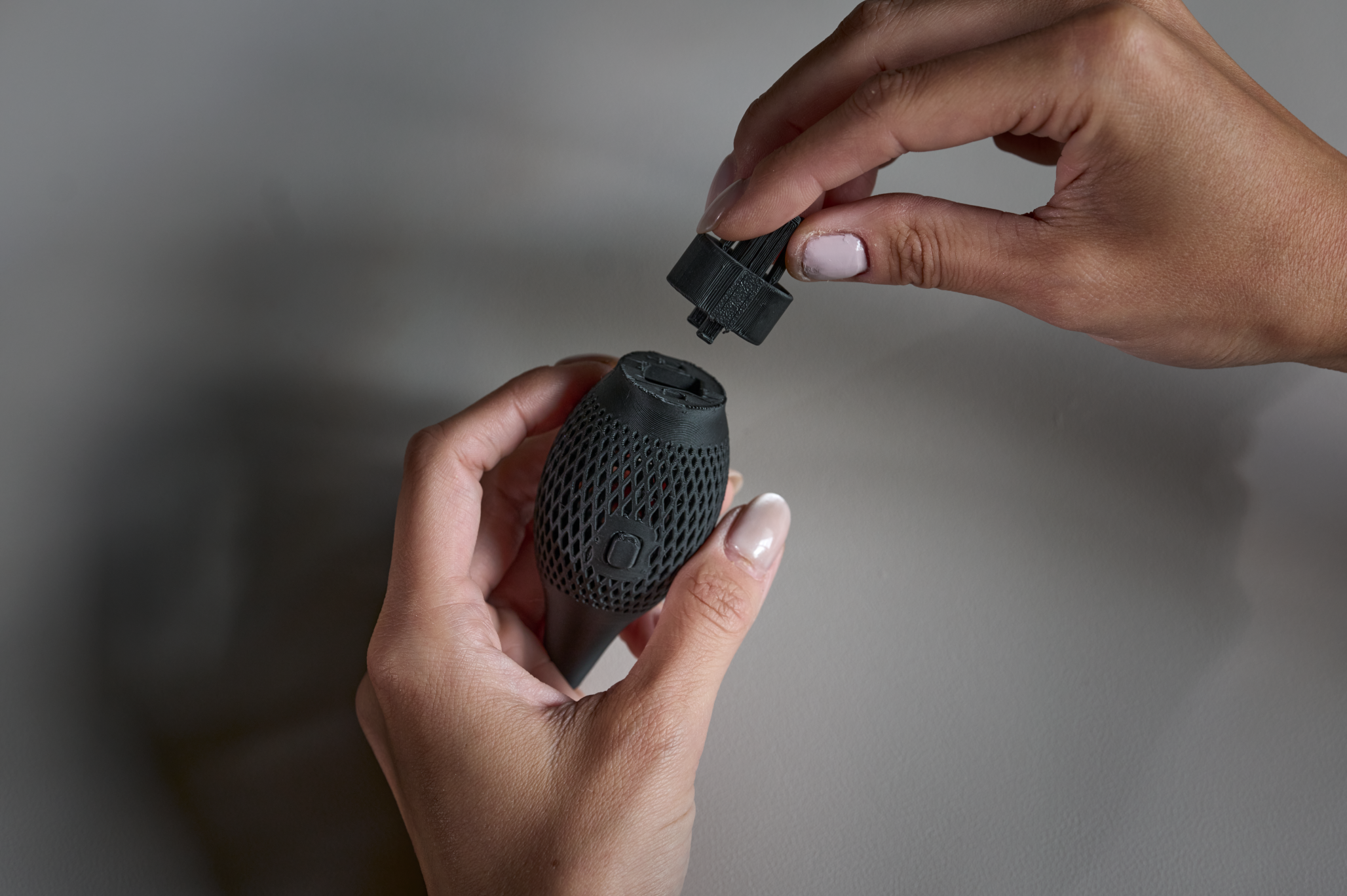

En hætte er placeret oven på del 3, toppen, af overflade Slim Pen-grebet.

Udskriv hætten. Sæt hætten oven på del 3.

En hånd drejer hætten mod uret for at løsne den.

Drej med uret 180 grader (halv omdrejning) for at stramme. Drej derefter mod uret for at løsne en omdrejning. Kasketten skal nu forblive fanget i topdelen.

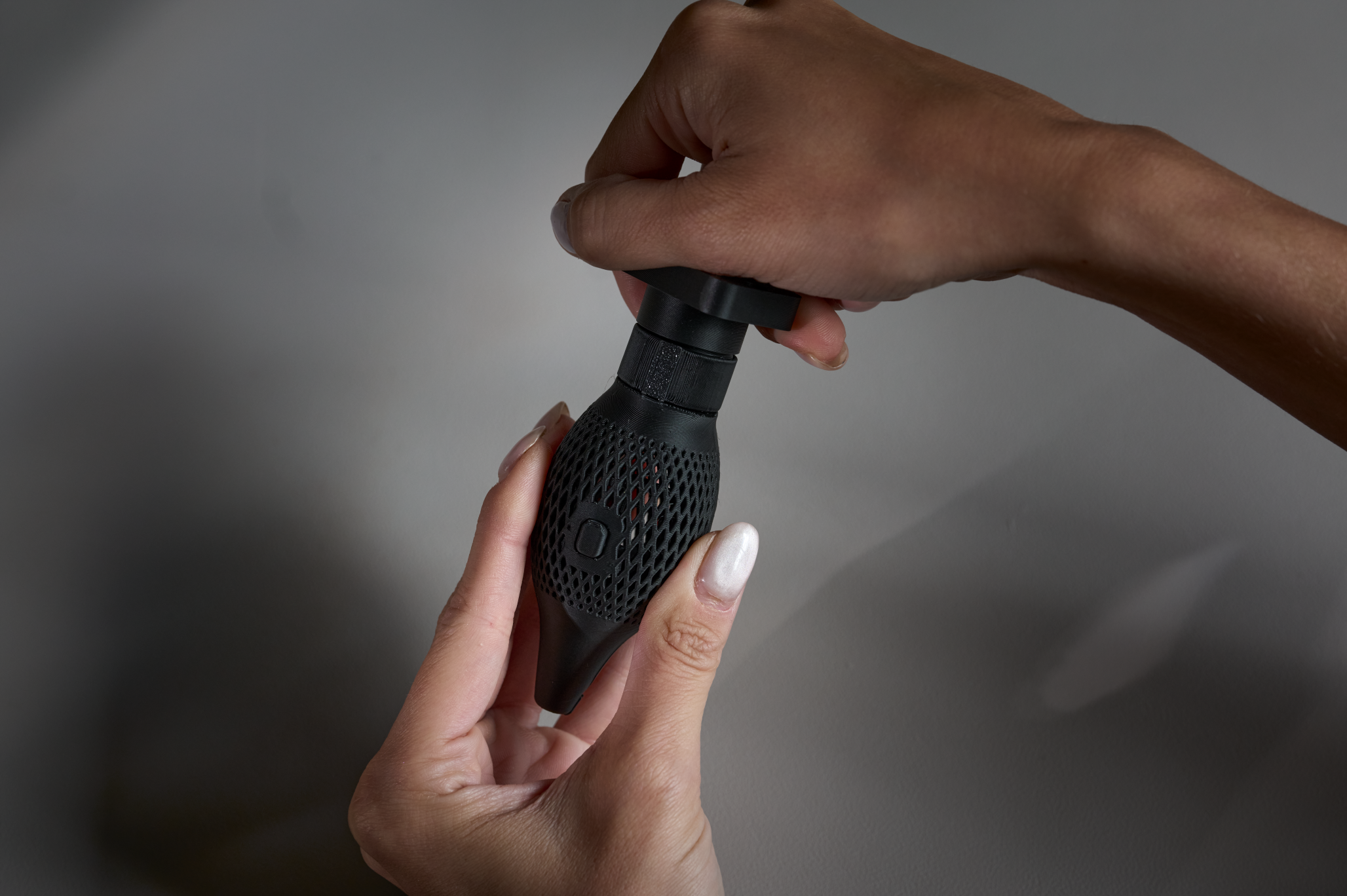

En hånd drejer hætten med uret for at stramme den.

Tag din overflade Slim Pen, og skub den ind i grebet med hætten i løsnet tilstand. Sørg for, at knapperne er på samme side.

overflade Slim Pen skubbes ind i grebet med hætten i løsnet tilstand.

Drej hætten med uret for at stramme grebet om pennen.

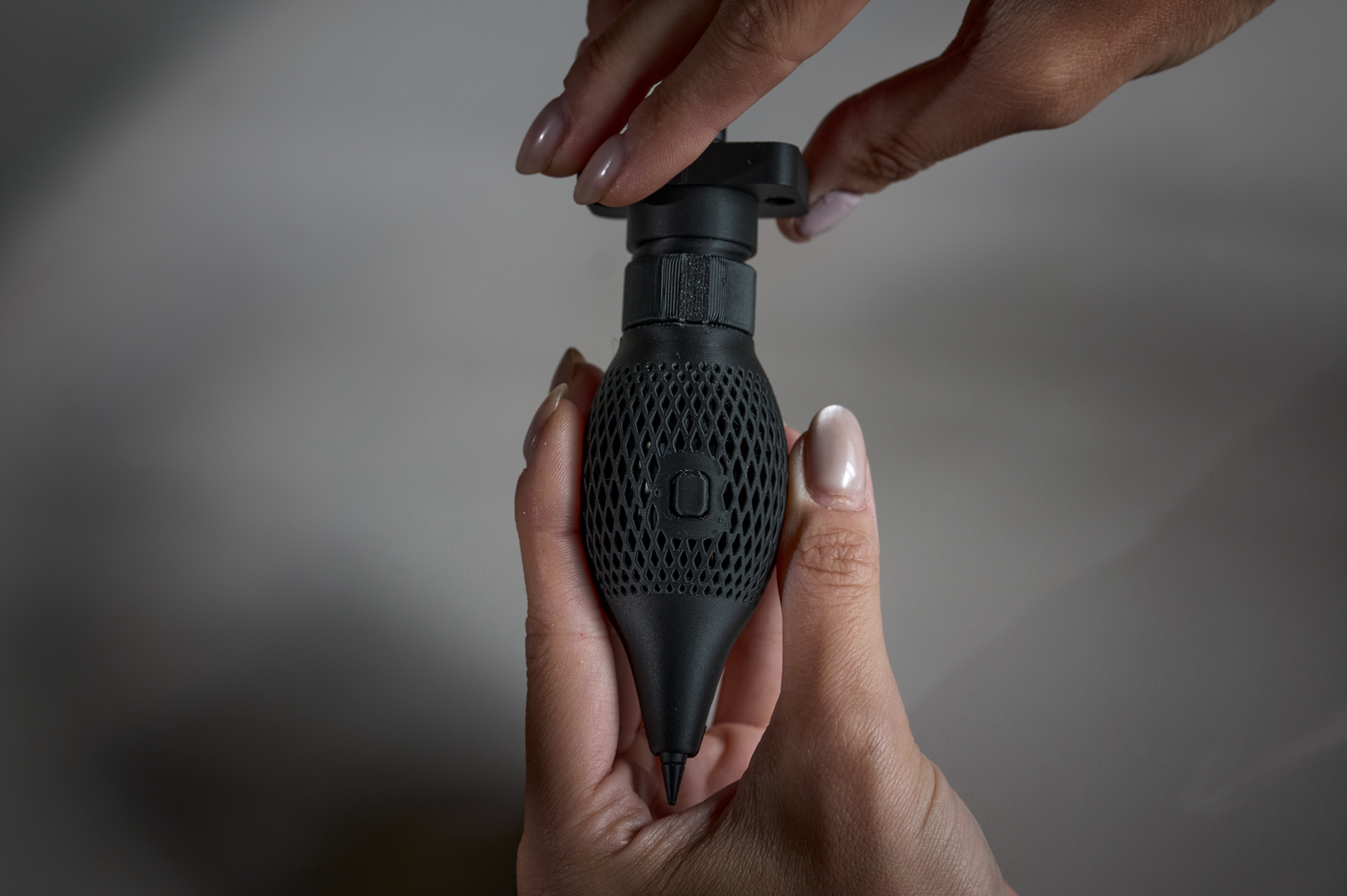

En hånd drejer hætten med uret for at stramme grebet om overflade Slim Pen.

Bemærk

Pennehætterne er designet, så du kan dreje dem med én hånd ved hjælp af bordkanten.

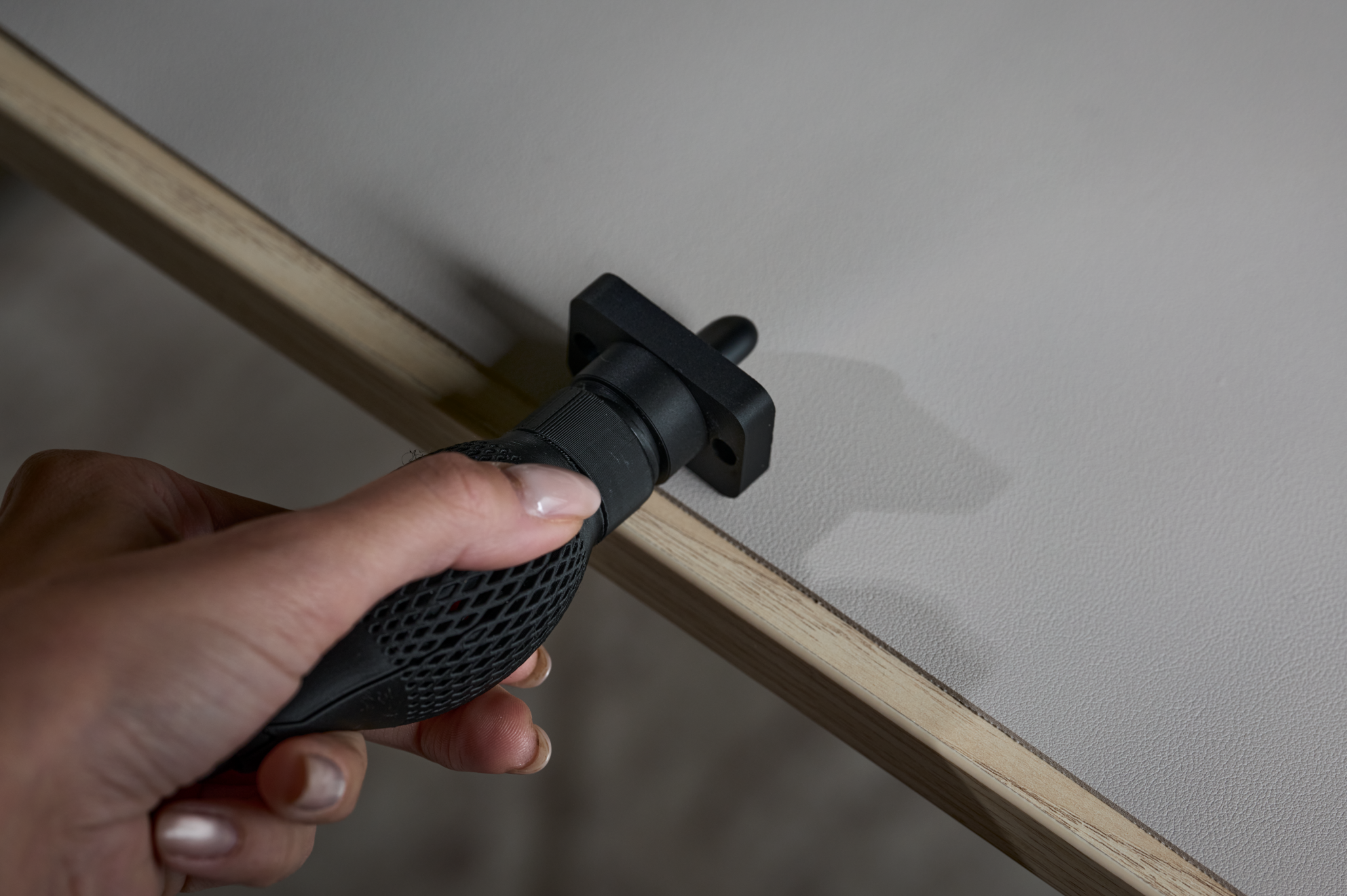

En hånd bruger kanten af et bord til at dreje hætten med én hånd.

Pennen er nu sikret i grebet. Hvis du vil fjerne pennen, skal du dreje hætten mod uret og trække eller ryste pennen ud.

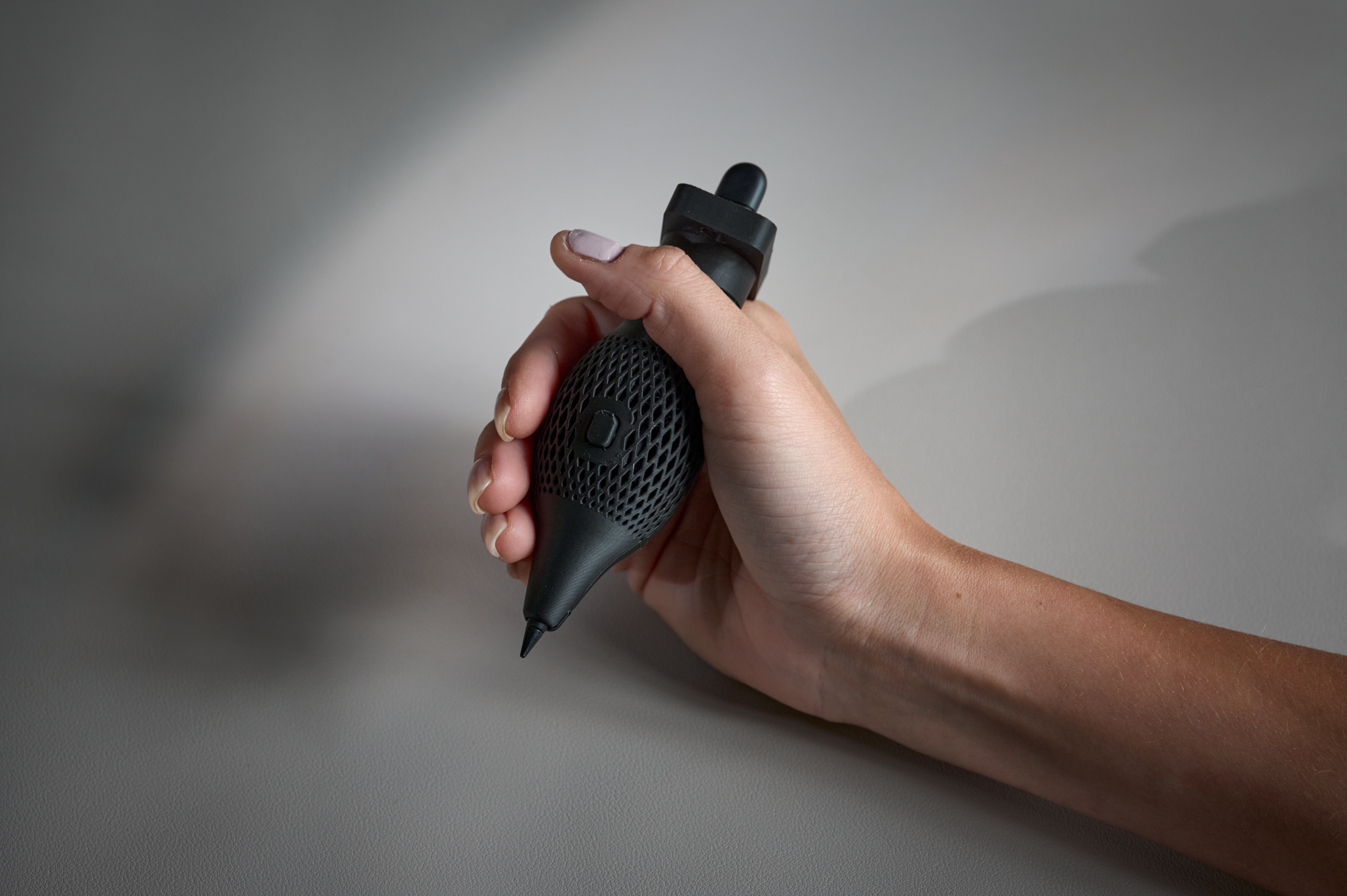

overflade Slim Pen sidder godt fast i det trykte greb.

Ansvarsfraskrivelse: Tryk ikke på knappen, når pennen ikke er i håndtaget.
