תרשים קופסה ושפם מציג התפלגות של נתונים לרביעונים, ומסמן את הממוצע ואת הערכים החריגים. התיבות עשויות להכיל קווים אנכיים בולטים המכונים "שפם". קווים אלה מציינים את השונות מחוץ לרביעונים העליון והתחתון, וכל נקודה מחוץ לקווים או לשפמים אלה נחשבת לערך חריג.
תרשמי קופסאות משמשים בעיקר לניתוח סטטיסטי. לדוגמה, באפשרותך להשתמש בתרשים קופסאות להשוואת תוצאות של ניסויים רפואיים או תוצאות של מבחנים של מורים.
יצירת תרשים קופסאות
בחר את הנתונים שלך - סידרת נתונים יחידה או סדרות נתונים מרובות.

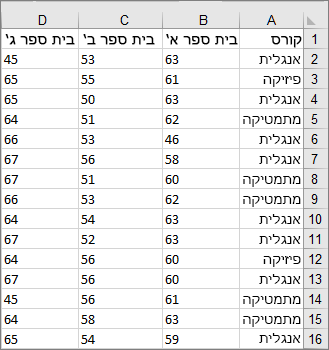

(הנתונים המוצגים באיור הבא הם חלק מהנתונים ששימשו ליצירת התרשים לדוגמה המוצג לעיל.)
ב- Excel, בחר 'הוסף'> הוסףתיבה ושפםשל תרשים> סטטיסטי, כפי שמוצג באיור הבא.
חשוב
ב- Word, Outlook ו- PowerPoint, שלב זה פועל בצורה שונה מעט:
- בכרטיסיה ' הוספה ', בקבוצה 'איורים ', בחר 'תרשים'.
- בחלון ' הוספת תרשים ', בכרטיסיה 'כל התרשימים ', בחר 'תיבה & שפם'.
עצה
- השתמש בכרטיסיות ' עיצוב תרשים ' ו'עיצוב אובייקט' כדי להתאים אישית את מראה התרשים שלך.
- אם אינך רואה כרטיסיות אלה, בחר במקום כלשהו בתרשים קופסאות כדי להוסיף את עיצוב התרשים לרצועת הכלים.
שינוי אפשרויות של תרשים קופסה ושפם
לחץ באמצעות לחצן העכבר הימני על אחת התיבות בתרשים כדי לבחור תיבה זו ולאחר מכן, בתפריט הקיצור, בחר 'עיצוב סידרת נתונים'.
בחלונית ' עיצוב סידרת נתונים ', כאשר האפשרות 'אפשרויות סידרה ' נבחרה, בצע את השינויים הרצויים.
(המידע בתרשים שלאחר האיור יכול לעזור לך לבחור.)
אפשרות סידרה תיאור רוחב מרווח קובע את המרווח בין הקטגוריות. הצגת נקודות פנימיות מציג את נקודות הנתונים שנמצאות בין קו השפם התחתון לקו השפם העליון. הצגת נקודות חריגות מציג את נקודות הערכים החריגים שנמצאים מתחת לקו השפם התחתון או מעל לקו השפם העליון. הצג סמני ממוצע מציג את הסמן הממוצע של הסידרה שנבחרה. הצג קו ממוצע מציג את הקו המחבר בין הממוצעים של התיבות בסידרה שנבחרה. חישוב רביעונים בחר שיטה לחישוב החציון: - חציון נכלל החציון נכלל בחישוב אם N (מספר הערכים בנתונים) הוא מספר אי-זוגי.
- חציון בלעדי החציון לא נכלל בחישוב אם N (מספר הערכים בנתונים) הוא מספר אי-זוגי.
עצה
כדי לקרוא עוד אודות תרשים קופסאות ושפם והאופן שבו הוא מסייע לך להציג נתונים סטטיסטיים באופן חזותי, עיין ברשומת בלוג זו בנושא ההיסטוגרמה, תרשים Pareto ותרשים קופסאות של צוות Excel. ייתכן שתרצה גם לקבל מידע נוסף על סוגי התרשימים החדשים האחרים המתוארים בפרסום בלוג זה.
