הנחיות הדפסה בתלת-ממד לאחיזת עט עם משטח Slim Pen

הוראות אלה מסבירות כיצד להדפיס את ידיות האחיזה האדפטיביות של העט במדפסת FDM. FDM היא שיטת הדפסת תלת מימד בשימוש נרחב הממיסה נימה תרמופלסטית ומניחה אותו שכבה אחר שכבה לבניית אובייקט. מותגי מדפסות FDM נפוצים כוללים את Bambu Lab, Creality 3D, Prusa ו-FlashForge. הורד את סוג הקובץ 3MF עבור שיטה זו.

המלצות מהותיות

  • PLA (חומצה פולילקטית)
  • ABS (אקרילוניטריל בוטאדיאן סטירן)
  • PETG (פוליאתילן טרפתלט גליקול מעובד)
  • ניילון

הגדרת מדפסת

ישנם 3 חלקים לכל אחיזה וחלק אחד לכל כובע כפי שמוצג בתמונה למטה:

חלקי הרכבה מודפסים של ידית האחיזה של משטח Slim Pen עם התווית 1, 2, 3 ו- 4.

  • חלק 1 = אחיזה אחורית
  • חלק 2 = אחיזה קדמית
  • חלק 3 = טופר

פרטי מדפסת:

  • גודל זרבובית: 0.4 מ"מ
  • גובה שכבה: 0.2 מ"מ

הגדרות הדפסה:

  • לולאות קיר: 2
  • שכבות מעטפת עליונות: 5
  • שכבות מעטפת תחתונה: 5
  • מילוי: 15% רשת
  • סוג תמיכה: עץ
  • זווית סף: 30

התמצאות לחלק:

אם אתה מוריד קובץ 3MF, באפשרותך לדלג על שלב זה מכיוון שכבר הוגדר בו כיוון ההדפסה הנכון.

  • אחיזה אחורית: אנכית, הפוכה, עם הטיה לאחור של 30 מעלות
  • אחיזה קדמית: אנכית, הפוכה, עם הטיה לאחור של 30 מעלות
  • טופר: אופקי, על טנגנס
  • מכסה: אנכית, הפוכה

להלן דוגמה לפריסה הסופית:

הערה

קבצי ה-3MF כוללים טופר שני כתוספת. תמונה זו מציגה גם 2 אותיות גדולות, וקבצי האותיות זמינים כחלק נפרד להורדה.

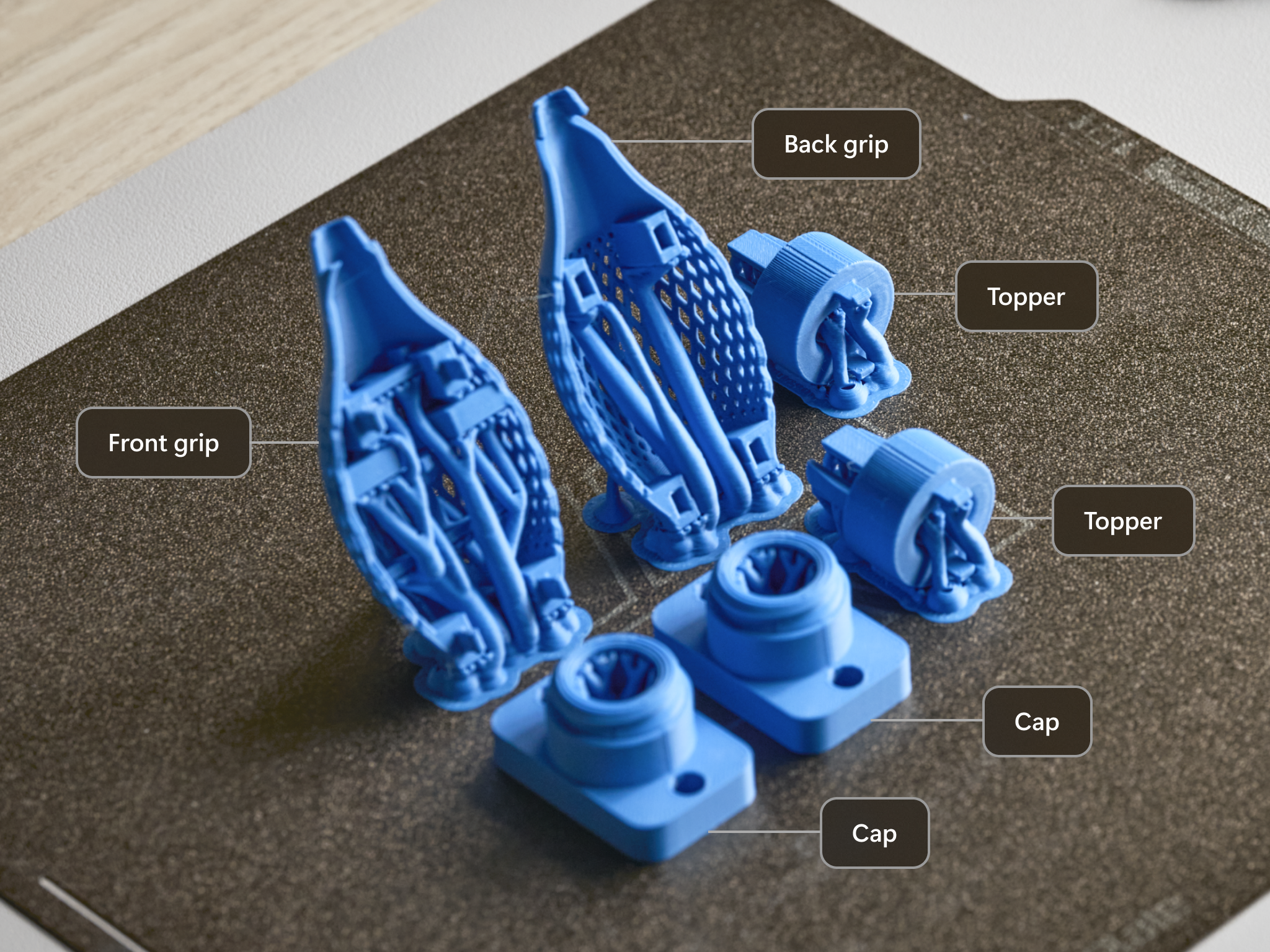

חלקי אחיזה וכובעים מודפסים של משטח Slim Pen מסומנים בתווית ידית אחיזה קדמית, אחיזה אחורית, טופר ומכסה.

הסרת חומר תמיכה

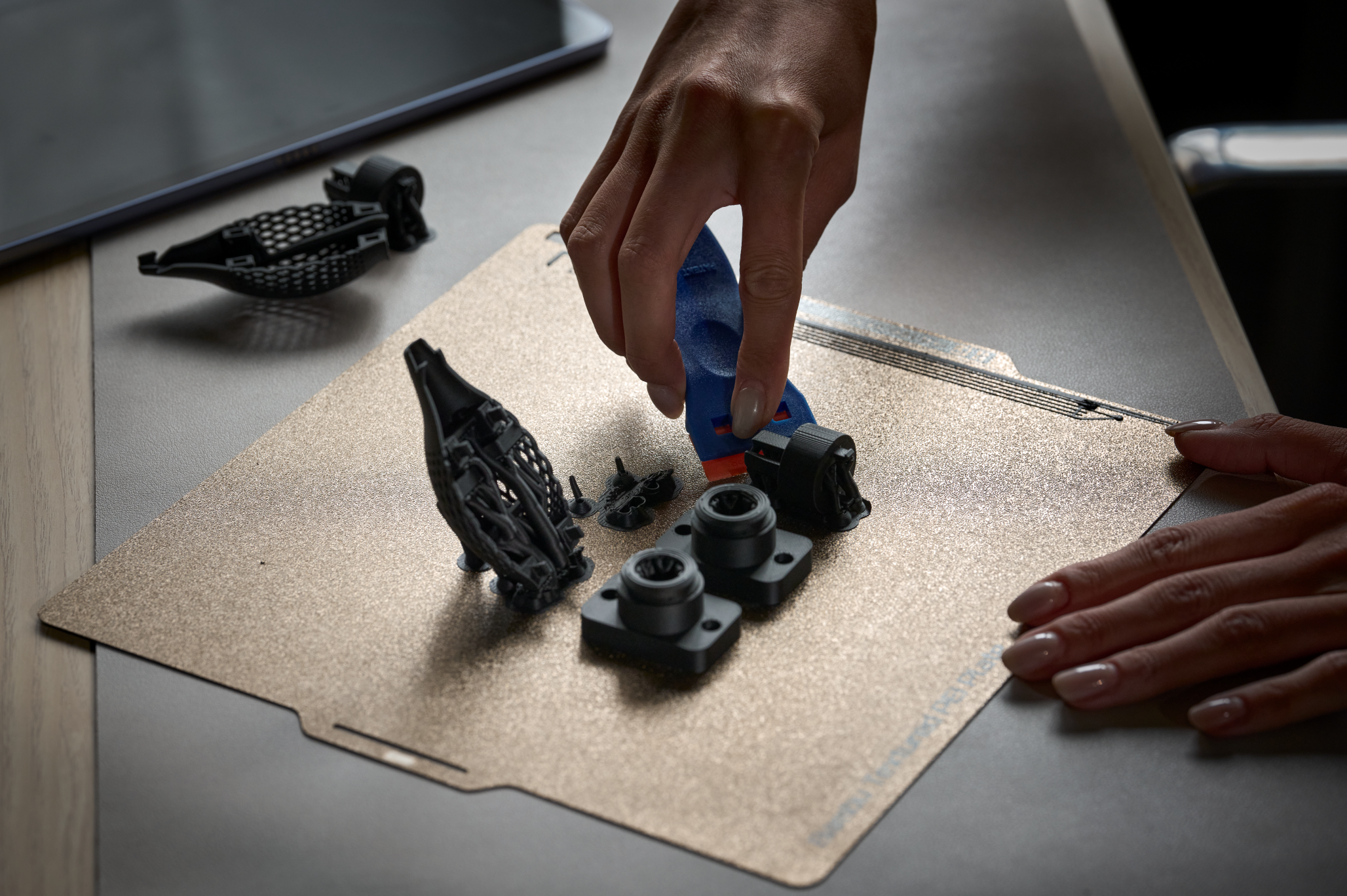

לאחר ההדפסה, הסר את החלקים ממשטח ההדפסה. ייתכן שתזדקק לכלי גירוד.

יד מסירה את חלקי האחיזה המודפסים של משטח Slim Pen ממשטח ההדפסה.

כאשר אתה מסיר את ההדפסים, הוצא את חומר התמיכה בכל חלק לפני ההרכבה. אתה צריך פינצטה או צבת אף מחט למשימה זו.

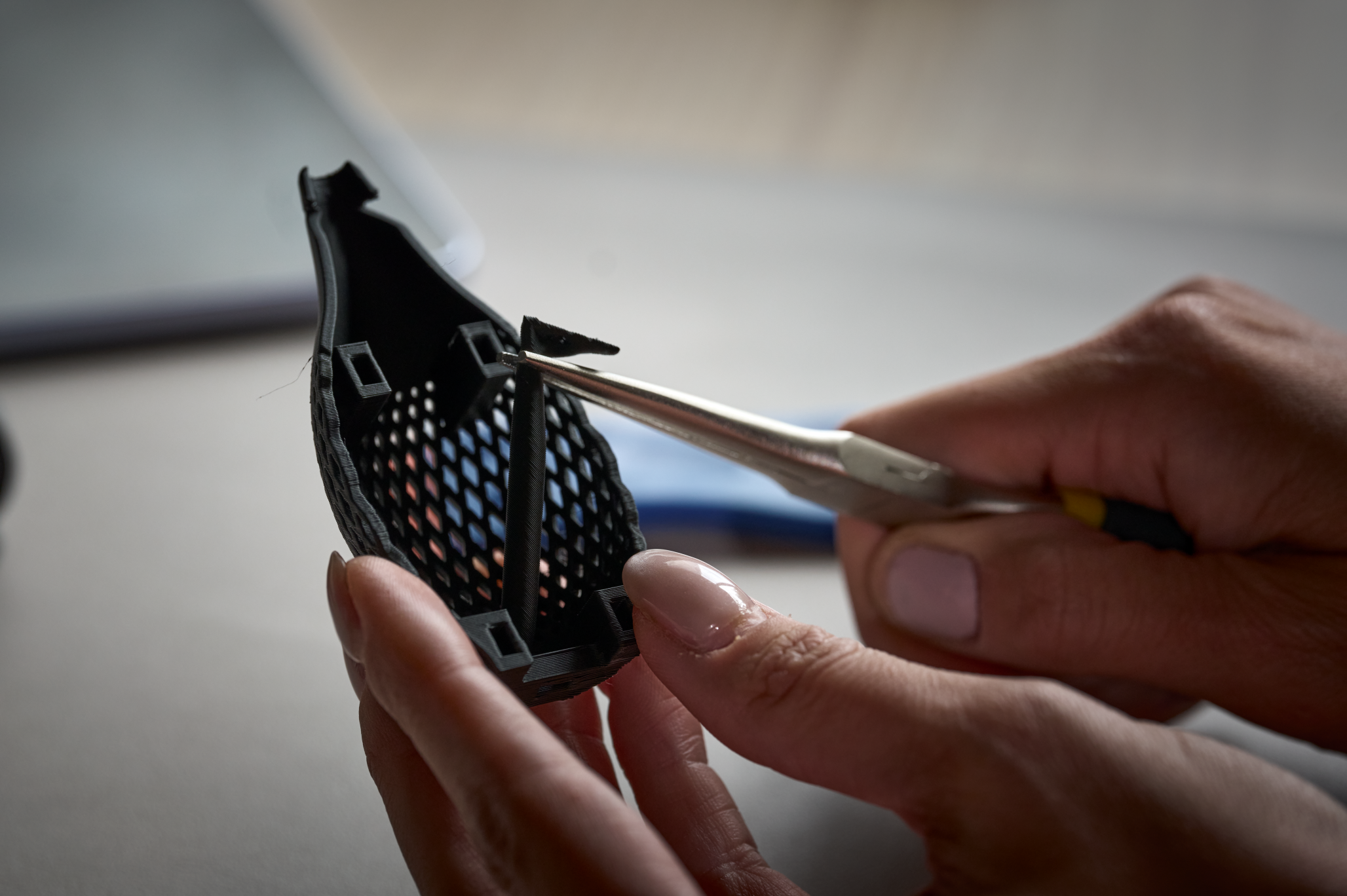

פינצטה משמשת להסרת חומר תמיכה מחלק מודפס של ידית האחיזה של משטח Slim Pen.

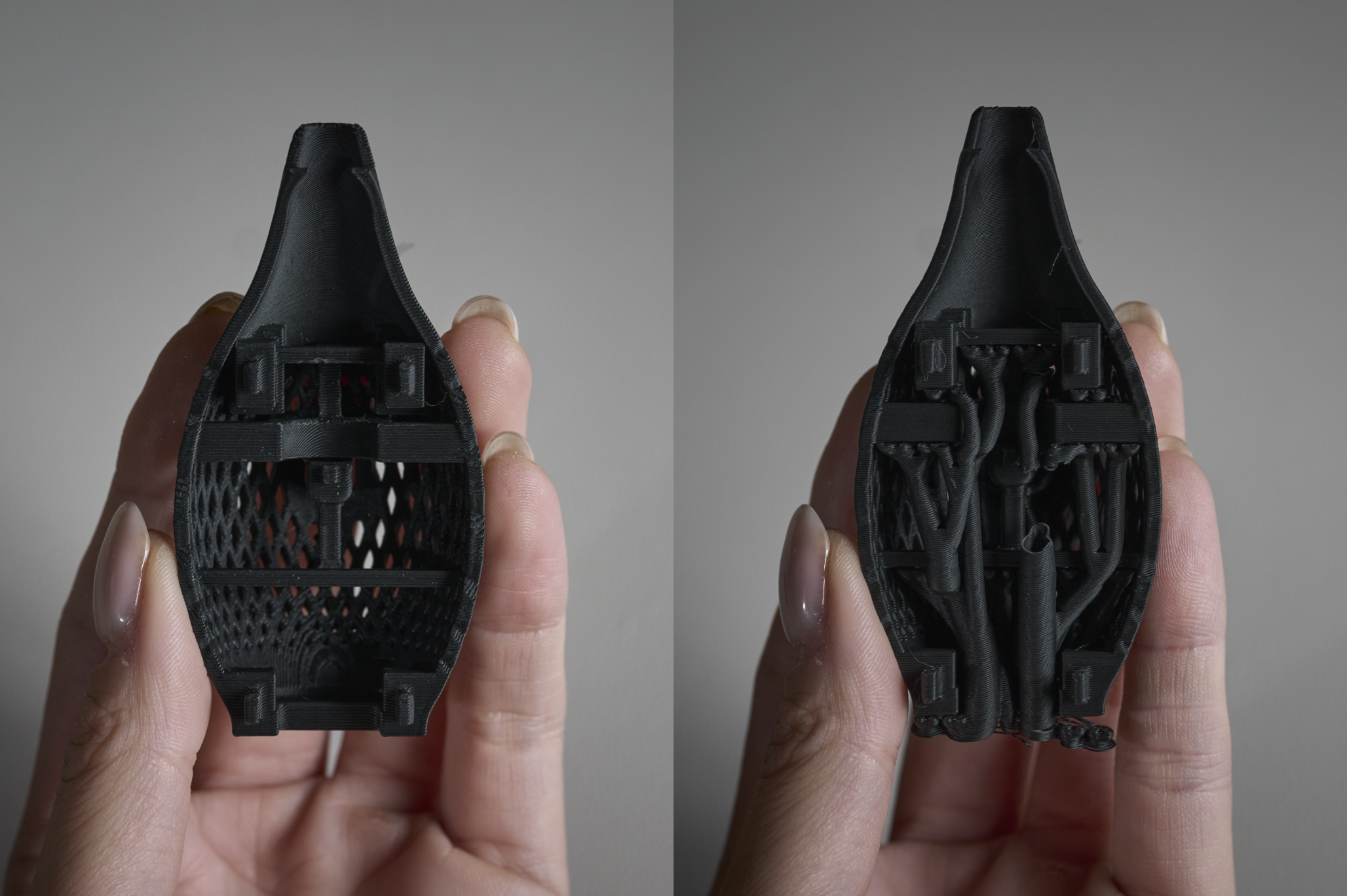

לחלק 2 יש תומכים מורכבים יותר ומספר תכונות קטנות הדורשות טיפול. אל תסיר את ארבעת העמודים הקטנים או את הקורות בצורת H שמסביב ללחצן.

שתי תצוגות של חלק אחיזה מודפס של משטח Slim Pen המציג את מבני התמיכה ותכונות קטנות.

הרכבה

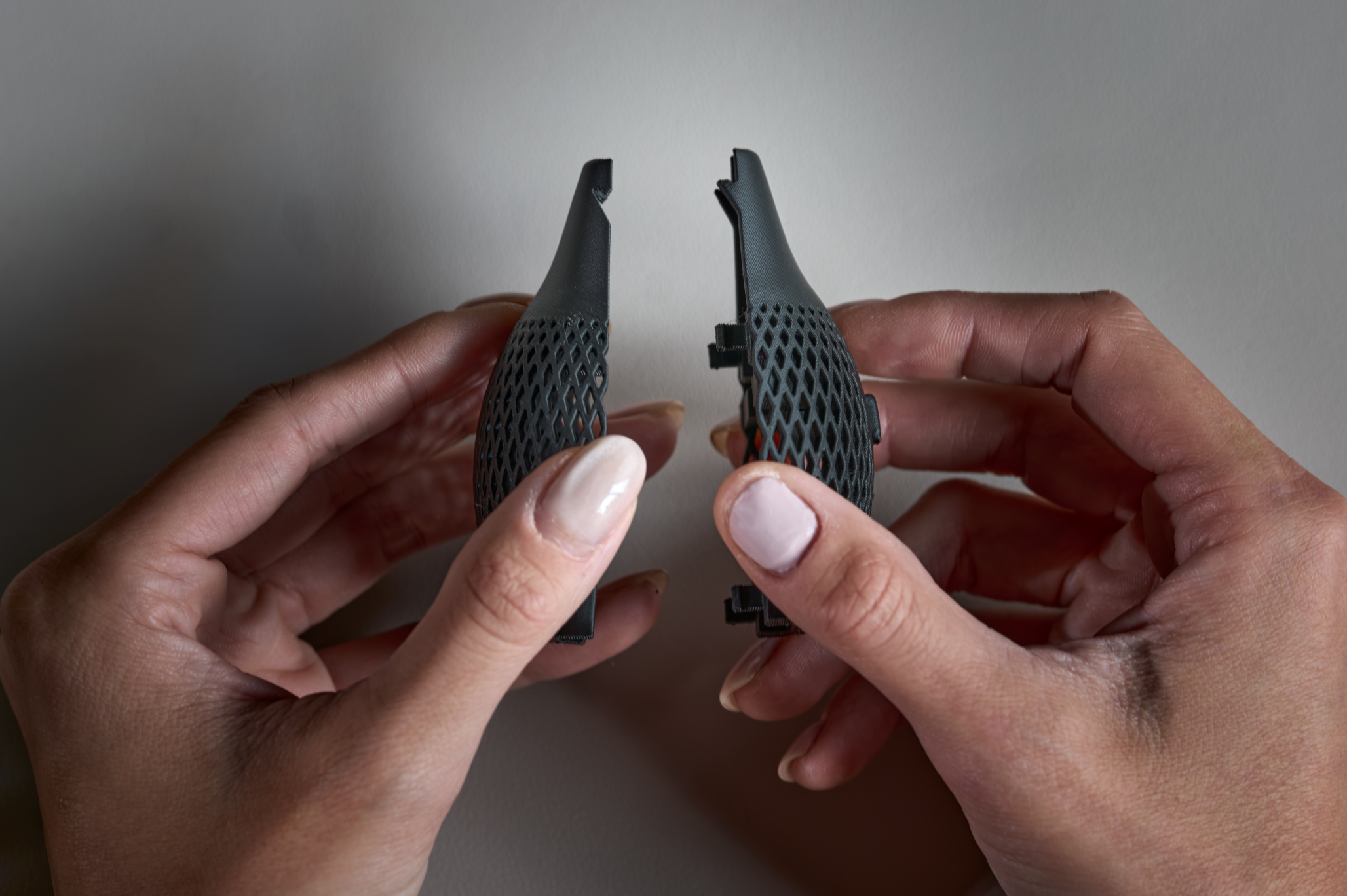

קח את חלקים 1 ו-2, יישר את ארבעת ההצמדות והחריצים ולחץ על החלקים זה לזה.

שני חצאים של ידית אחיזה מודפסת של משטח Slim Pen מוחזקים זה מול זה לצורך יישור.

קח את חלק 3, יישר את ההצמדות עם החריצים בחלקים 1 ו-2, ולחץ אותם יחד.

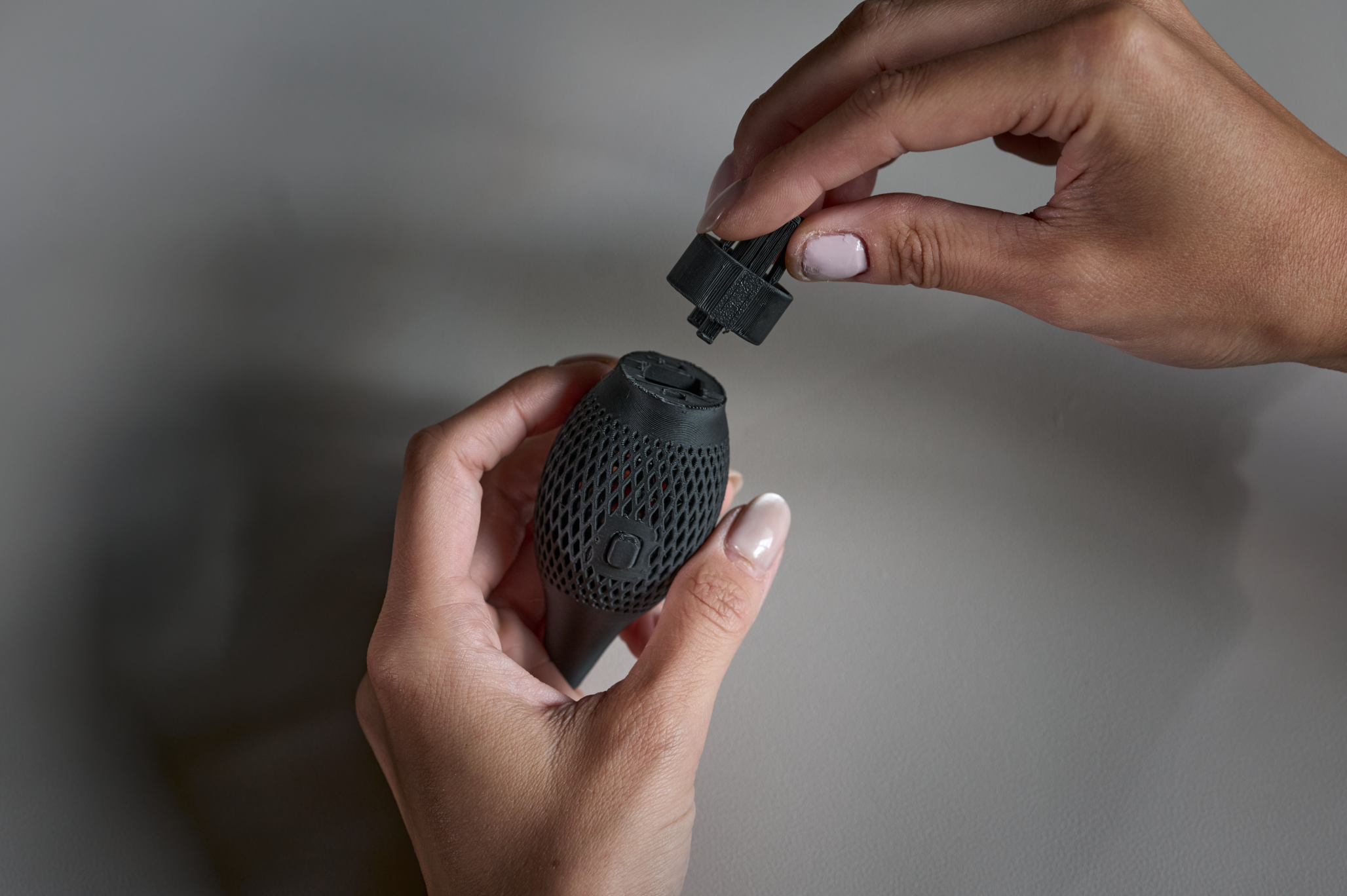

מכסה ממוקם מעל חלק 3, הטופר, של ידית האחיזה של משטח Slim Pen.

הדפס את המכסה. שים את הכובע מעל חלק 3.

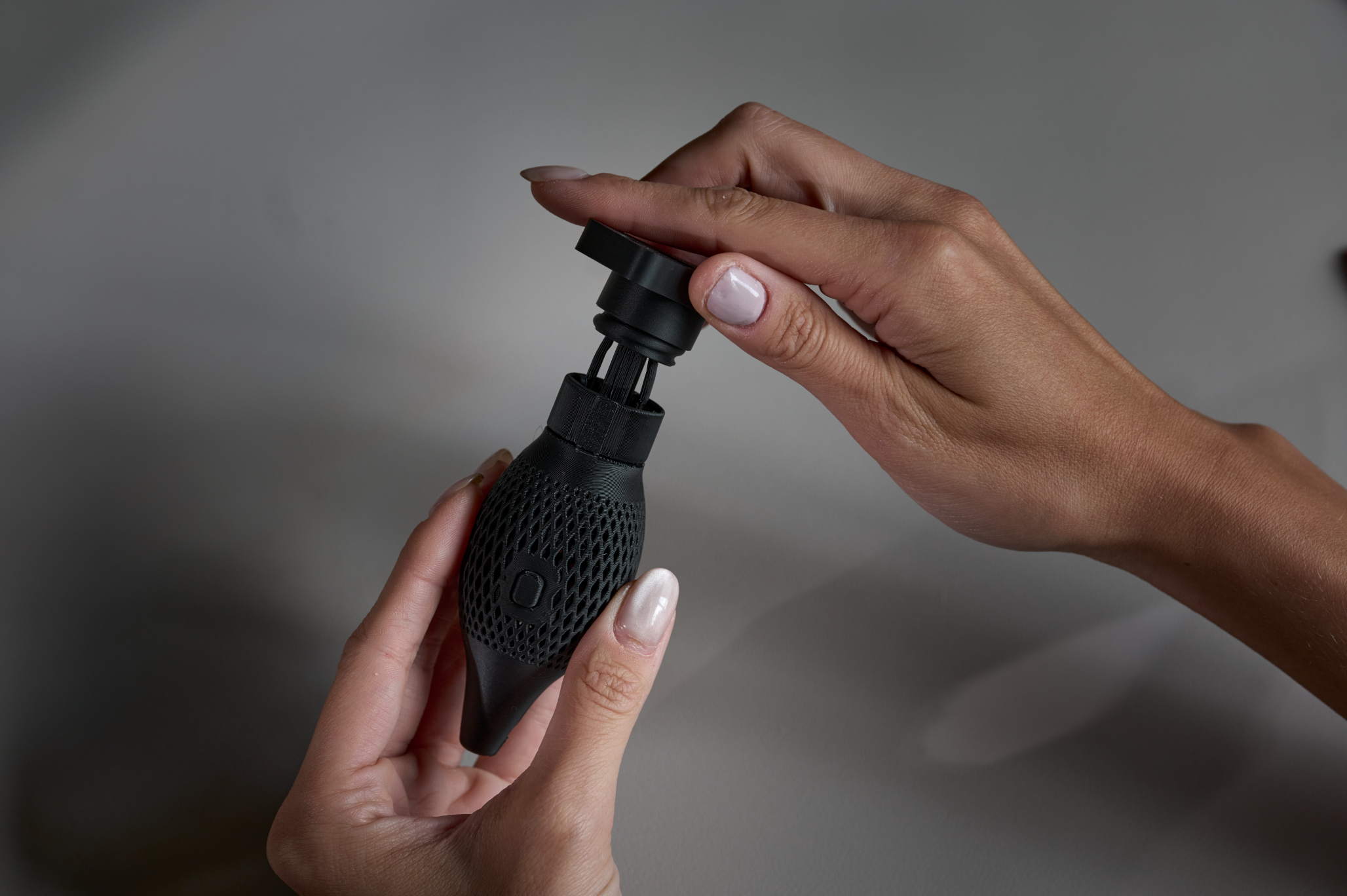

יד מסובבת את המכסה נגד כיוון השעון כדי לשחרר אותו.

סובב בכיוון השעון 180 מעלות (חצי סיבוב) כדי להדק. לאחר מכן, סובב נגד כיוון השעון כדי שסיבוב אחד ישתחרר. כעת המכסה צריך להישאר שבוי בחלק העליון.

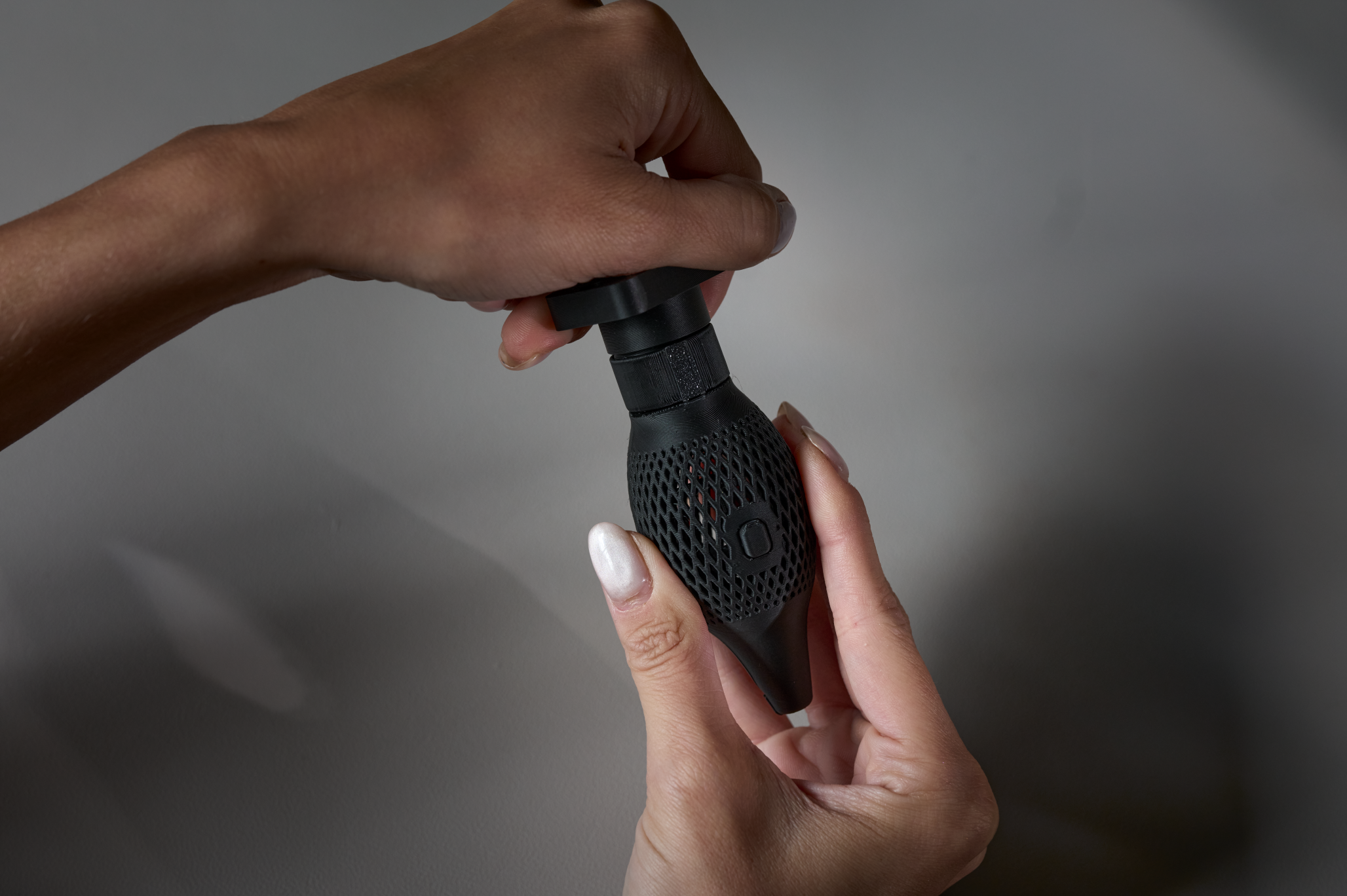

יד מסובבת את המכסה בכיוון השעון כדי להדק אותו.

קבל את העט הדק של פני השטח והחלק אותו לידית האחיזה כשהמכסה במצב משוחרר. ודא שהלחצנים נמצאים באותו צד.

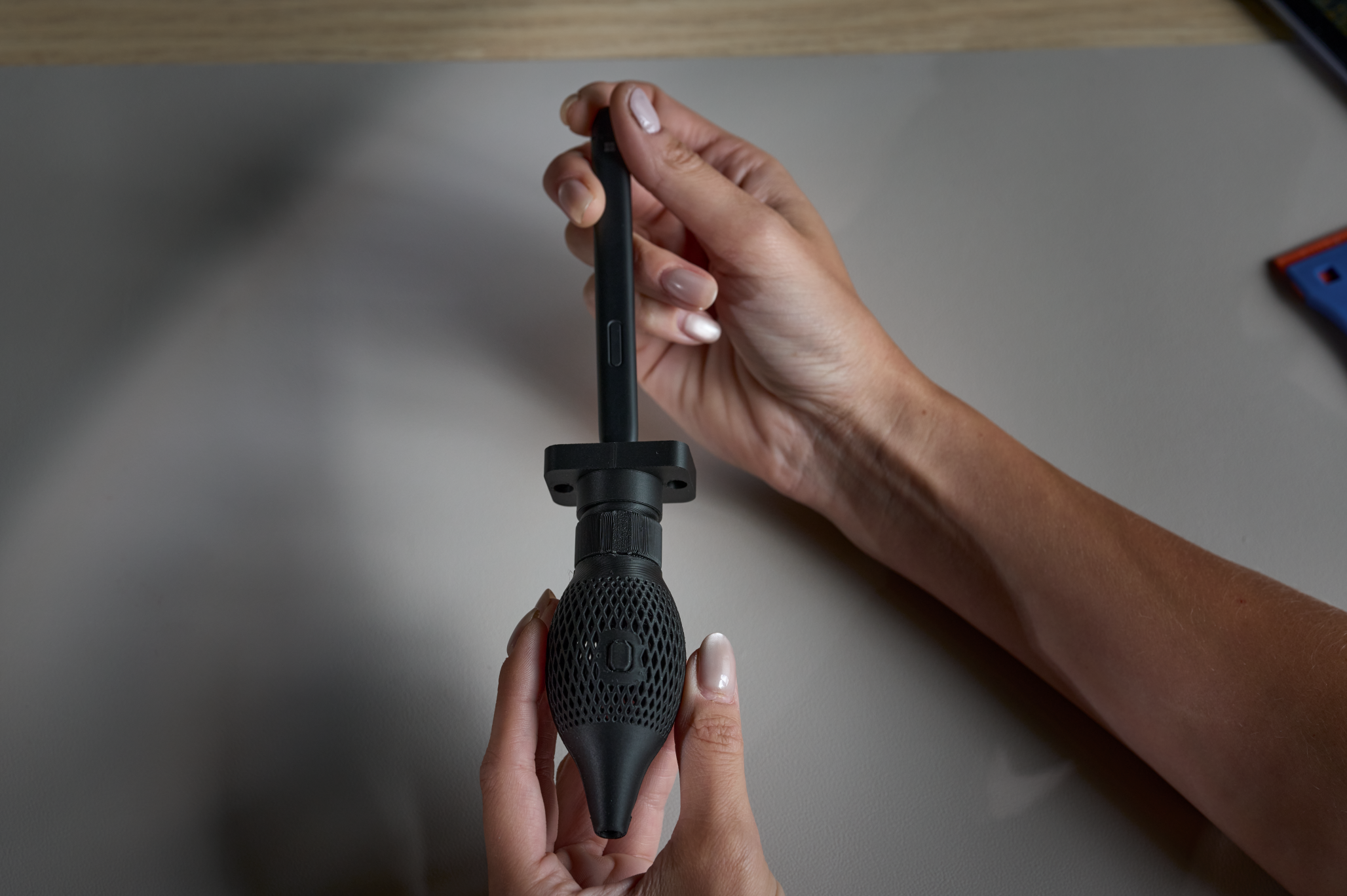

משטח Slim Pen מחליק לתוך ידית האחיזה כשהמכסה במצב משוחרר.

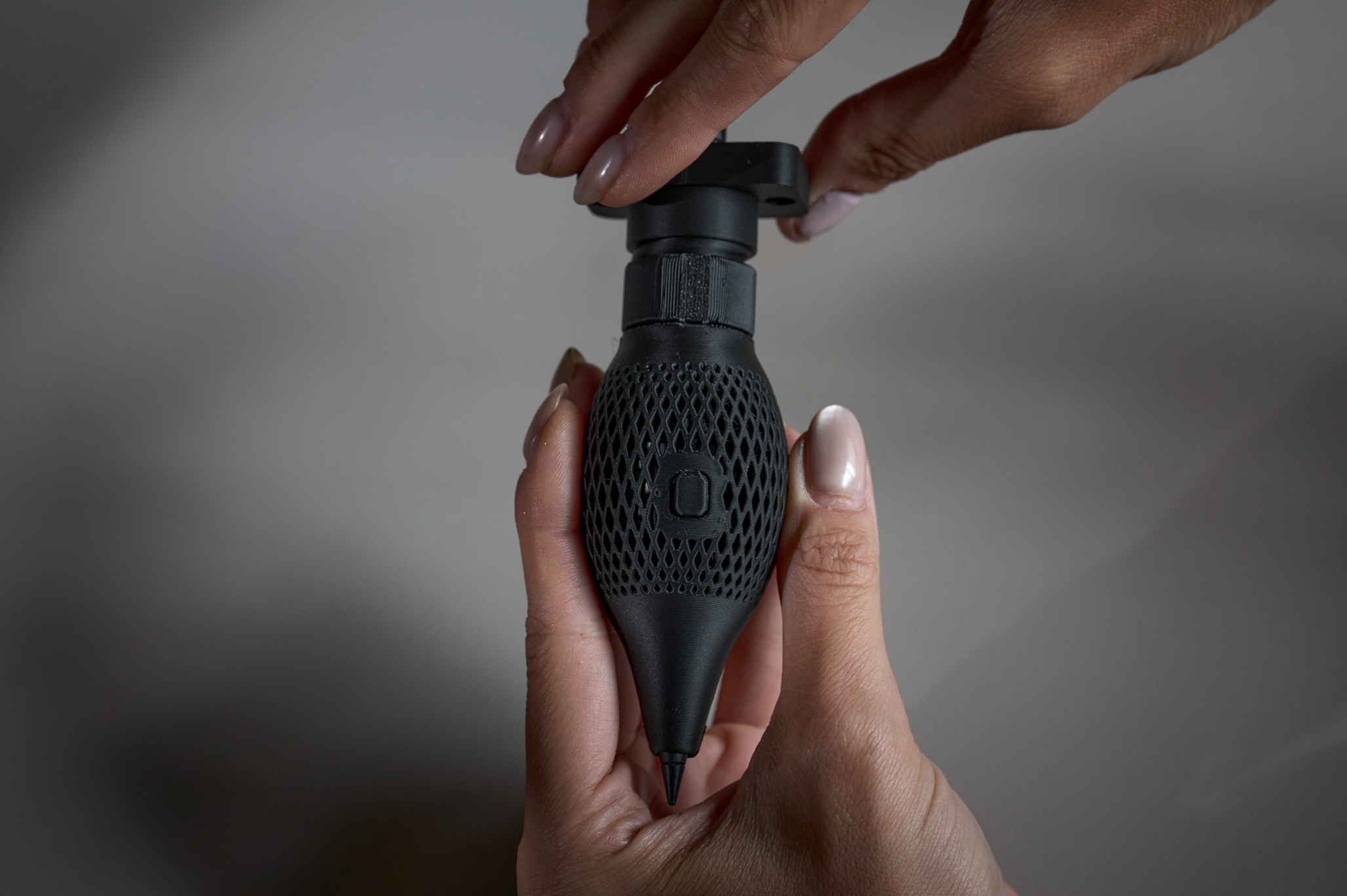

סובב את המכסה בכיוון השעון כדי להדק את אחיזת העט.

יד מסובבת את המכסה בכיוון השעון כדי להדק את אחיזתו של משטח Slim Pen.

הערה

מכסי העט מעוצבים כך שתוכלו לסובב אותם ביד אחת באמצעות קצה השולחן.

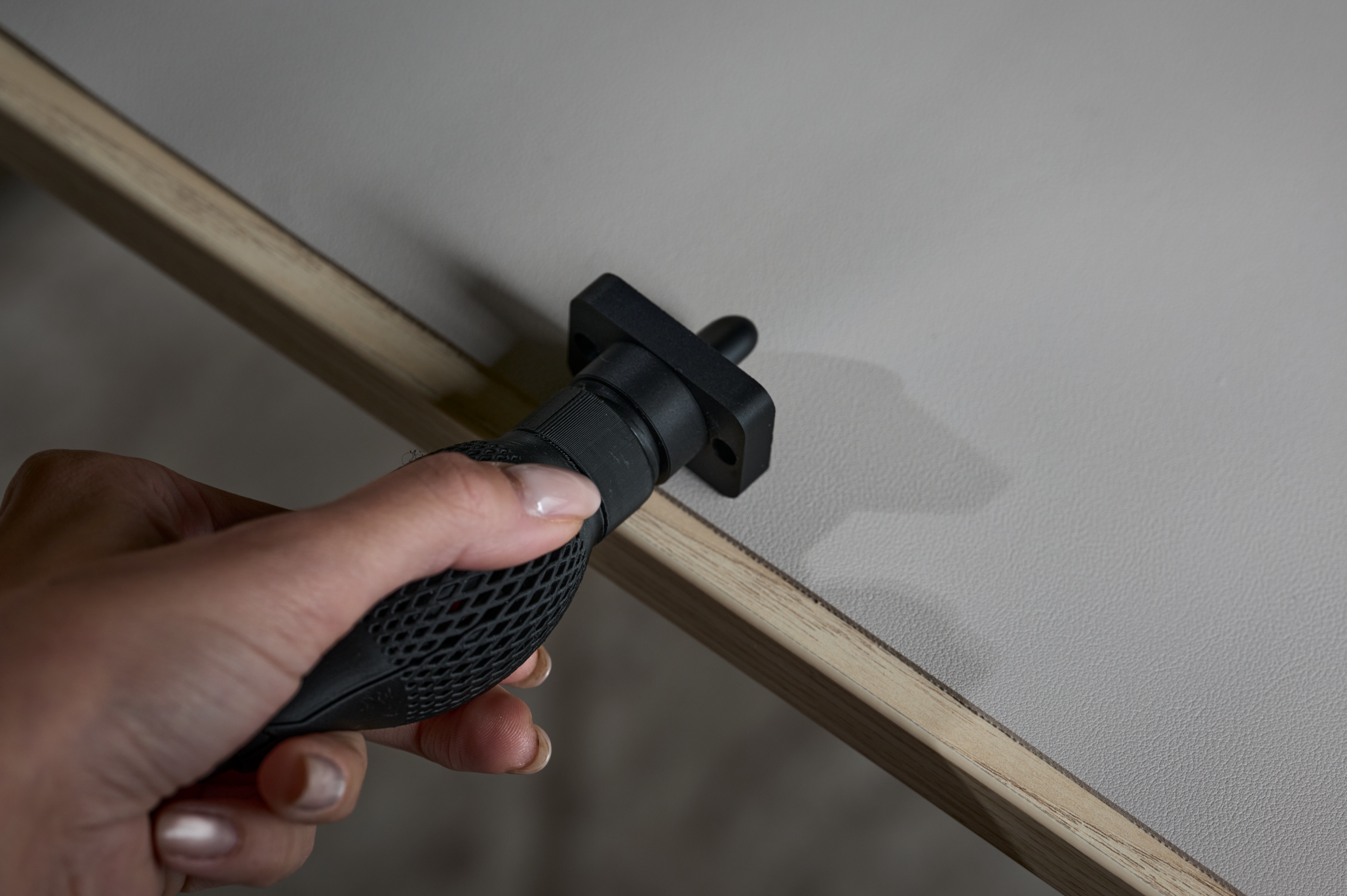

יד משתמשת בקצה השולחן כדי לסובב את הכובע ביד אחת.

העט מאובטח כעת באחיזה. כדי להסיר את העט, סובב את המכסה נגד כיוון השעון ומשוך את העט או נער אותו החוצה.

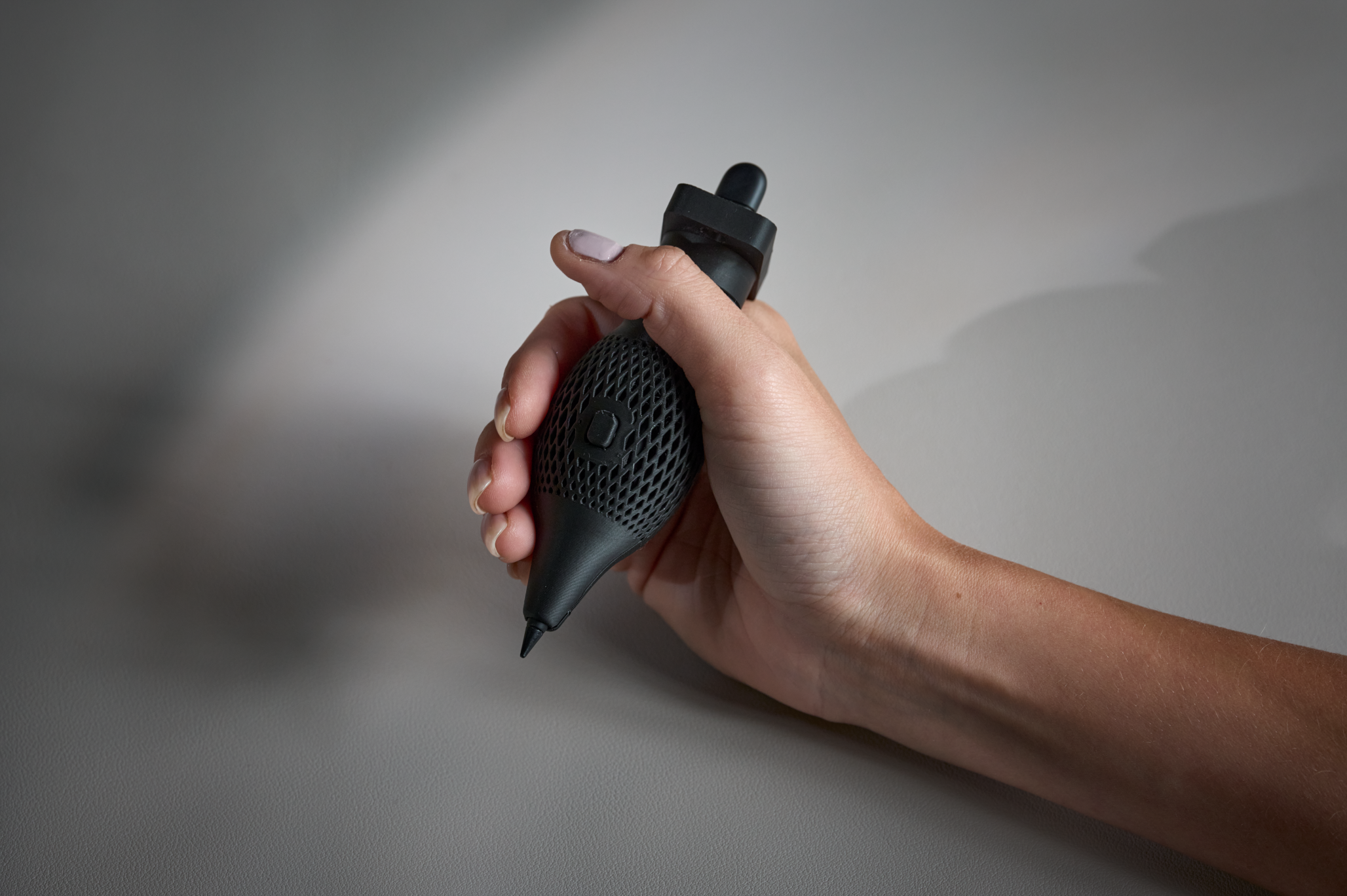

משטח Slim Pen מחובר היטב לידית האחיזה המודפסת.

כתב ויתור: אל תלחץ על הלחצן כשהעט אינו באחיזה.
