Usa l'Adattatore Surface USB4 Dock per Surface che si connette tramite USB-C/USB 4 per collegare Surface a monitor di dimensioni standard, una connessione Ethernet, altoparlanti esterni e altri accessori essenziali. Inoltre, ricarica il dispositivo Surface con un throughthrough di alimentazione fino a 65 W.
Disponibile per l'acquisto presso Microsoft Store e altri rivenditori.
Informazioni sull'Adattatore USB4 Surface USB4 Dock
Nota
Se non hai la certezza di quale sia il tuo dock, vai a Identificare Surface Dock e le relative funzionalità.

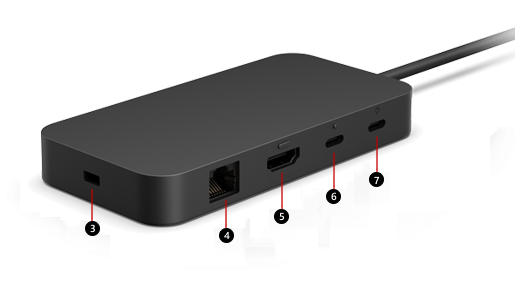

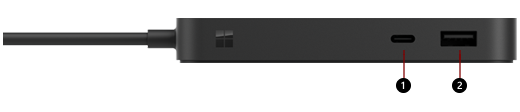

| 1 & 6 | Porte USB-C (USB4, display video abilitato, supporta la ricarica, trasferimento dati fino a 40 Gb/s, 7,5 W) | Collega gli accessori USB-C alle porte 1 e 6, sia che si tratti di collegare un monitor 4K esterno o di usufruire di una velocità di trasferimento dati fino a 40 Gbps per trasferimenti più rapidi di file e immagini. Nota: l'adattatore Surface USB4 Dock supporta due monitor 4K esterni tramite porte USB-C e HDMI e un singolo monitor 8K tramite porta USB-C. |
|---|---|---|
| 7 | Porta USB-C (solo PSU) | La porta 7 è solo per l'alimentazione in ingresso. Alimentatore USB-C da 100 W incluso. |
| 2 | Porte/e USB-A (USB 3.2 Gen 2, fino a 10 Gb/s, 7,5 W) | Puoi trasferire file di grandi dimensioni su un'unità esterna, connettere una stampante USB o una cuffia, ricaricare gli accessori e molto altro ancora. |
| 3 | Slot di blocco di sicurezza | Per sicurezza, collega il dock a un cavo di blocco di sicurezza, ad esempio Kensington Lock. (Il blocco di sicurezza non è incluso) |
| 4 | Porta Giga Ethernet (1Gbit/s) | Per una connessione di rete veloce e affidabile, collega Surface a una rete cablata utilizzando la porta Ethernet. |
| 5 | HDMI 2.1 | Collega il tuo Dock a un monitor 4K esterno. Nota: l'adattatore Surface USB4 Dock supporta (2) monitor 4K tramite porte USB-C e HDMI. |
Alimentatori
Microsoft consiglia il seguente modello di alimentazione per il Dock.
| Modello di Surface Dock | Modello di alimentatore | Tensione di alimentazione | Passthrough al dispositivo |
|---|---|---|---|
| Adattatore Surface USB4 Dock | 2106 | 100W (20V 5A) | 65W |
Alimentatori di terze parti
L'Adattatore Surface USB4 Dock è compatibile con gli alimentatori USB Power Delivery (PD) di terze parti. Gli alimentatori che forniscono 100 W forniranno 65 W al dispositivo. Il PC host deve supportare il wattaggio ricevuto; in caso contrario, la potenza fornita sarà limitata alla potenza che il PC host può accettare.
Comprendere la tensione e la potenza in uscita dell'alimentatore è importante per garantire che fornisca alimentazione adeguata a tutti i dispositivi collegati. Se l'alimentazione è insufficiente quando si usa l'Adattatore Surface USB4 Dock, alcune funzionalità potrebbero essere disabilitate o ridotte. Di seguito è riportata una tabella che illustra scenari in cui l'Adattatore USB4 Surface USB4 Dock potrebbe non funzionare con un dispositivo collegato o il PC host potrebbe non riuscire a caricarsi.
| Tensione | Potenza (potenza) | Il dispositivo funziona | PC host carico |
|---|---|---|---|
| 20V | > 30W | Sì | Sì |
| 15 V o inferiore | > 30W | Sì | No |
| 20V | < 30W | No | No |
Compatibilità con i dispositivi Surface
Controlla il modello di Surface nella tabella seguente per vedere quali funzionalità del dock saranno disponibili. Se il tuo modello di Surface non è presente, significa che non è compatibile con questo alloggiamento di espansione. Per informazioni su come trovare il modello di Surface, vai a Individuare il modello di Surface in uso.
Per informazioni sulle risoluzioni video e sulle frequenze di aggiornamento supportate per il dispositivo e il dock, vedi Risoluzione dello schermo esterno e frequenze di aggiornamento supportate per Surface.
| Modello di Surface | Velocità di trasferimento dati USB-C |
|---|---|
| Surface Pro per le aziende (12a edizione) Surface Pro 5G per le aziende (12a edizione) Surface Pro (undicesima edizione) Surface Pro 10 per le aziende Surface Pro 9 (Intel/Wi-Fi) Surface Pro 8 |
Fino a 40 Gbps |
| Surface Laptop (8a edizione) Surface Laptop 5G per le aziende Surface Laptop (edizione 7) Surface Laptop 6 per le aziende Surface Laptop 5 |
Fino a 40 Gbps |
| Surface Laptop Studio Surface Laptop Studio 2 |
Fino a 40 Gbps |
| Surface Pro 12-inch 1st Edition Surface Pro 9 con 5G Surface Pro 7+ Surface Pro 7 Surface Pro X |
Fino a 10 Gbps |
| Surface Laptop da 13 pollici Surface Laptop 4 Surface Laptop 3 Surface Laptop Go 3 Surface Laptop Go 2 Surface Laptop Go |
Fino a 10 Gbps |
| Surface Go 4 | Fino a 10 Gbps |
Configurare l'Adattatore Surface USB4 Dock
Dopo averlo disimballato, posiziona il dock sulla scrivania, tenendo a portata di mano tutti i fili e i cavi necessari. Ora puoi configurarlo.
Configurare l'area di lavoro e collegarla
- Collega l'estremità CA del cavo di alimentazione del dock a una fonte di alimentazione, quindi collega l'altra estremità al jack di alimentazione sul dock.
- Se desideri usare una connessione a una rete cablata, collega un cavo di rete alla porta Ethernet.
- Collega le periferiche del computer USB alle porte USB.
- Collega un cavo video dal monitor tramite la porta USB-C o HDMI sul retro dell'Adattatore Surface USB4 Dock.
- Collega tutti gli accessori USB essenziali come l'unità flash e gli accessori audio tramite le porte USB-A e USB-C disponibili.
Nota
Senza altoparlanti esterni, l'audio emesso durante l'utilizzo del dispositivo Surface potrebbe non essere udibile. Per informazioni su come passare agli altoparlanti predefiniti in Surface, vai a Risoluzione dei problemi relativi a Surface Dock o Surface Alloggiamento di espansione.
Collegare Surface al dock
Dopo aver configurato l'area di lavoro, collega il cavo dal dock alla porta USB4 sul dispositivo host. Il dispositivo verrà caricato e connesso automaticamente agli accessori e alle periferiche collegati all'Adattatore Surface USB4 Dock di Surface.
Configurare il monitor
Dopo aver collegato Surface e il monitor esterno al dock, puoi scegliere cosa visualizzare su ogni schermo. Ecco come:
Vai
> del logo Windows
> ImpostazioniIcona di sistema
> SistemaIcona di visualizzazione
.Espandere Estendi desktop fino a questo schermo e scegliere una delle opzioni seguenti:
Desktop duplicato su 1 e 2. Viene visualizzata la schermata su due schermi.
Nota
Potrebbero essere visualizzate anche altre opzioni, come Duplica desktop su 1 e 3.
Estendere il desktop fino a questo schermo. Lo schermo viene distribuito su due schermi e puoi trascinare elementi tra i due schermi.
Mostra solo su __. Lo schermo viene visualizzato sullo schermo selezionato e l'altro schermo è vuoto.
Nota
Per altre informazioni su come configurare il monitor, vai a Collegare Surface a uno schermo esterno.
Impostare l'audio
Dopo aver collegato Surface e i dispositivi audio al dock, se sono disponibili più dispositivi audio, puoi scegliere le preferenze di input e output. Ecco come:
Vai
> del logo Windows > ImpostazioniIcona di sistema > Sistema
.In Output, scegli il dispositivo di output.
In Input scegliere il dispositivo di input.
Nota
Per altre informazioni sulla configurazione dell'audio in Surface, vai a Accessori audio, volume e suono in Surface.
Scaricare gli aggiornamenti di Surface e Windows più recenti
Per assicurarti che Surface funzioni correttamente, scarica gli aggiornamenti più recenti. Per ulteriori informazioni, vedi Scaricare driver e firmware per Surface. Durante l'aggiornamento, assicurati che Surface sia connesso a Surface Dock e che sia alimentato.
Per altre informazioni sull'aggiornamento di Surface Dock, consulta Aggiornare Surface Dock.
Dove acquistare
Surface Dock e altri accessori sono disponibili per l'acquisto presso Microsoft Store e altri rivenditori.
Nota
Se Microsoft Store non è disponibile nella tua area geografica, troverai anche Surface presso questi rivenditori.
