Pokyny pre 3D tlač pre úchyty pera Surface Slim Pen

Tieto pokyny vysvetľujú, ako tlačiť úchyty adaptívneho pera na tlačiarni FDM. FDM je široko používaná metóda 3D tlače, ktorá taví termoplastické vlákno a ukladá ho vrstvu po vrstve, aby vytvorila objekt. Medzi bežné značky tlačiarní FDM patria Bambu Lab, Creality 3D, Prusa a FlashForge. Stiahnite si typ súboru 3MF pre túto metódu.

Materiálové odporúčania

  • PLA (kyselina polymliečna)
  • ABS (akrylonitrilbutadiénstyrén)
  • PETG (modifikovaný polyetyléntereftalátovým glykolom)
  • Nylon

Nastavenie tlačiarne

Na uchopenie sú 3 diely a na uzáver 1 diel, ako je znázornené na obrázku nižšie:

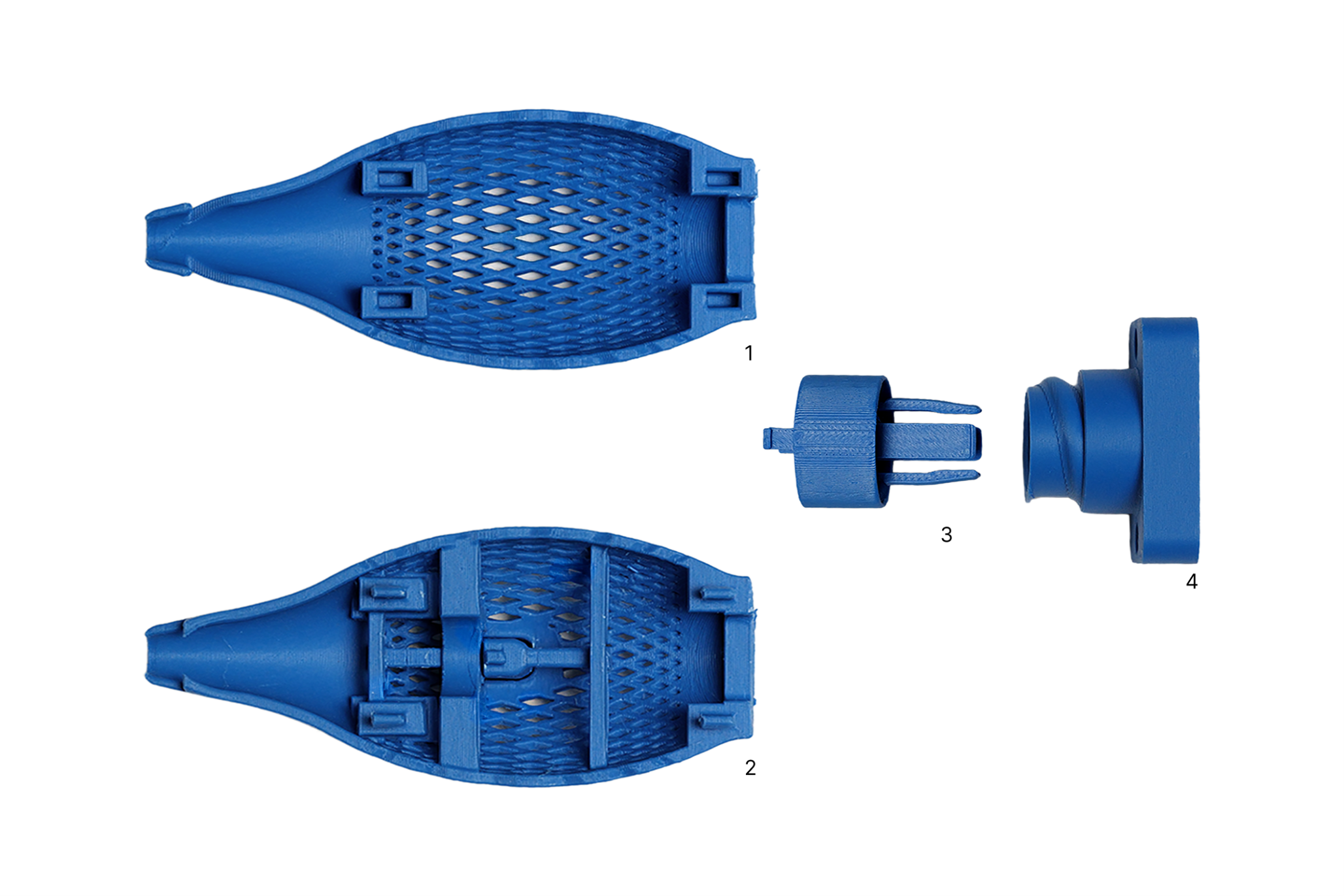

Vytlačené diely zostavy pera Surface Slim Pen s označením 1, 2, 3 a 4.

  • Časť 1 = Zadný úchop
  • Časť 2 = Predná rukoväť
  • Časť 3 = Topper

Podrobnosti o tlačiarni:

  • Veľkosť trysky: 0,4 mm
  • Výška vrstvy: 0,2 mm

Nastavenia tlače:

  • Nástenné slučky: 2
  • Horné vrstvy škrupiny: 5
  • Spodné vrstvy škrupiny: 5
  • Výplň: 15 % mriežka
  • Typ podpory: strom
  • Uhol prahu: 30

Orientácia jednotlivých dielov:

Ak sťahujete súbor 3MF, môžete tento krok vynechať, pretože už má nastavenú správnu orientáciu tlače.

  • Zadná rukoväť: Vertikálne, hore nohami, s 30 stupňov sklonom dozadu
  • Predná rukoväť: Vertikálne, hore nohami, s 30 stupňov sklonom dozadu
  • Topper: Vodorovne, na tangense
  • Čiapka: zvisle, hore nohami

Príklad konečného usporiadania:

Poznámka

Súbory 3MF obsahujú 2. topper ako navyše. Na tomto obrázku sú zobrazené aj 2 veľké písmená, pričom súbory s veľkými písmenami sú k dispozícii na stiahnutie samostatnými dielmi.

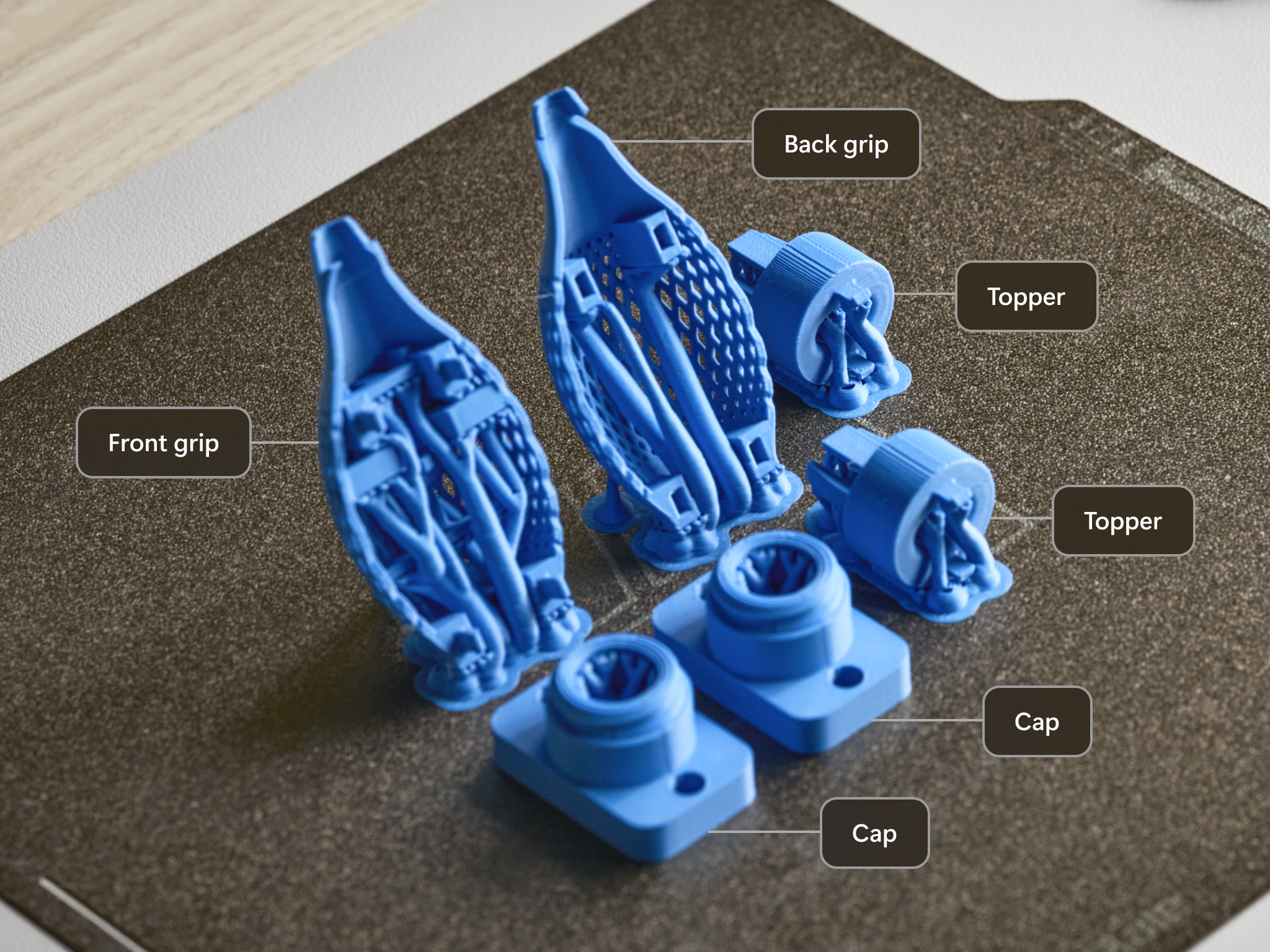

Vytlačené diely a krytky pera Surface Slim Pen sú označené prednou rukoväťou, zadnou rukoväťou, topperom a vrchnákom.

Odstránenie podporného materiálu

Po vytlačení vyberte časti z tlačového lôžka. Možno budete potrebovať škrabací nástroj.

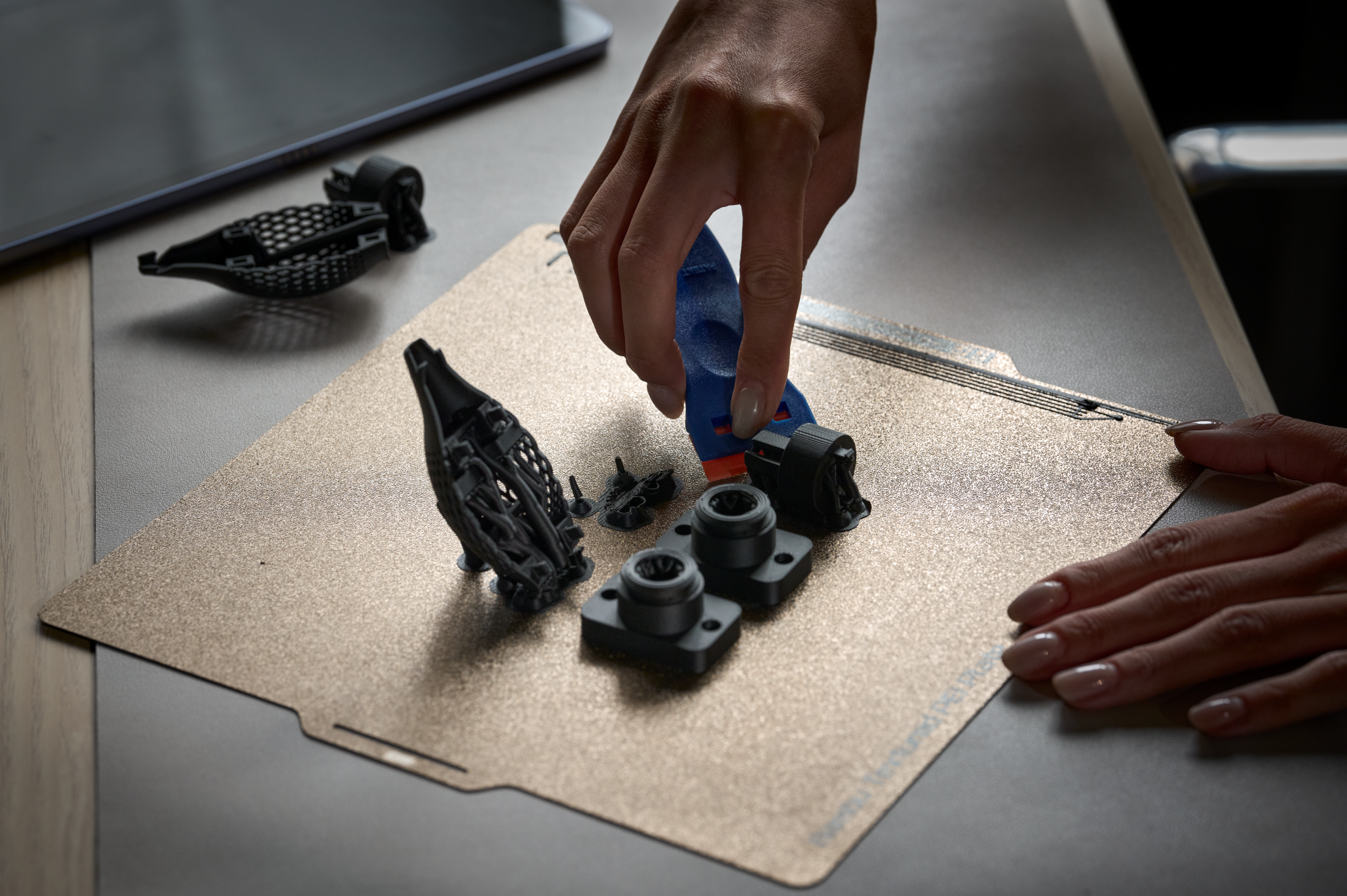

Ruka vyberie vytlačené časti pera Surface Slim Pen z tlačového lôžka.

Pri odstraňovaní výtlačkov vyberte pred montážou podporný materiál z každej časti. Na túto úlohu potrebujete pinzetu alebo ihlové kliešte.

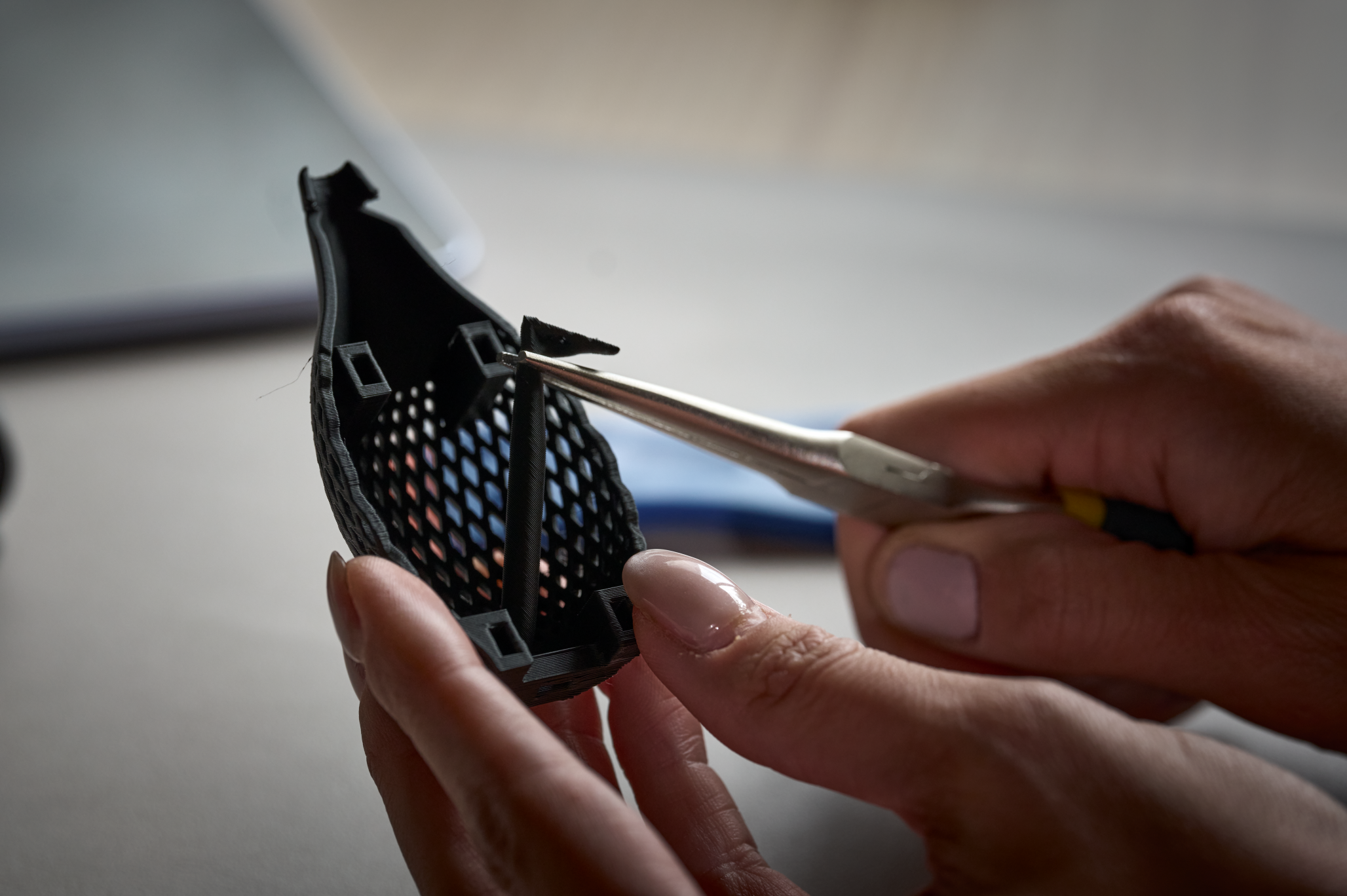

Pinzeta sa používa na odstránenie podporného materiálu z vytlačeného dielu pera Surface Slim Pen.

Časť 2 má komplexnejšiu podporu a niekoľko malých funkcií, ktoré si vyžadujú starostlivosť. Neodstraňujte štyri malé stĺpiky ani trámy v tvare písmena H okolo tlačidla.

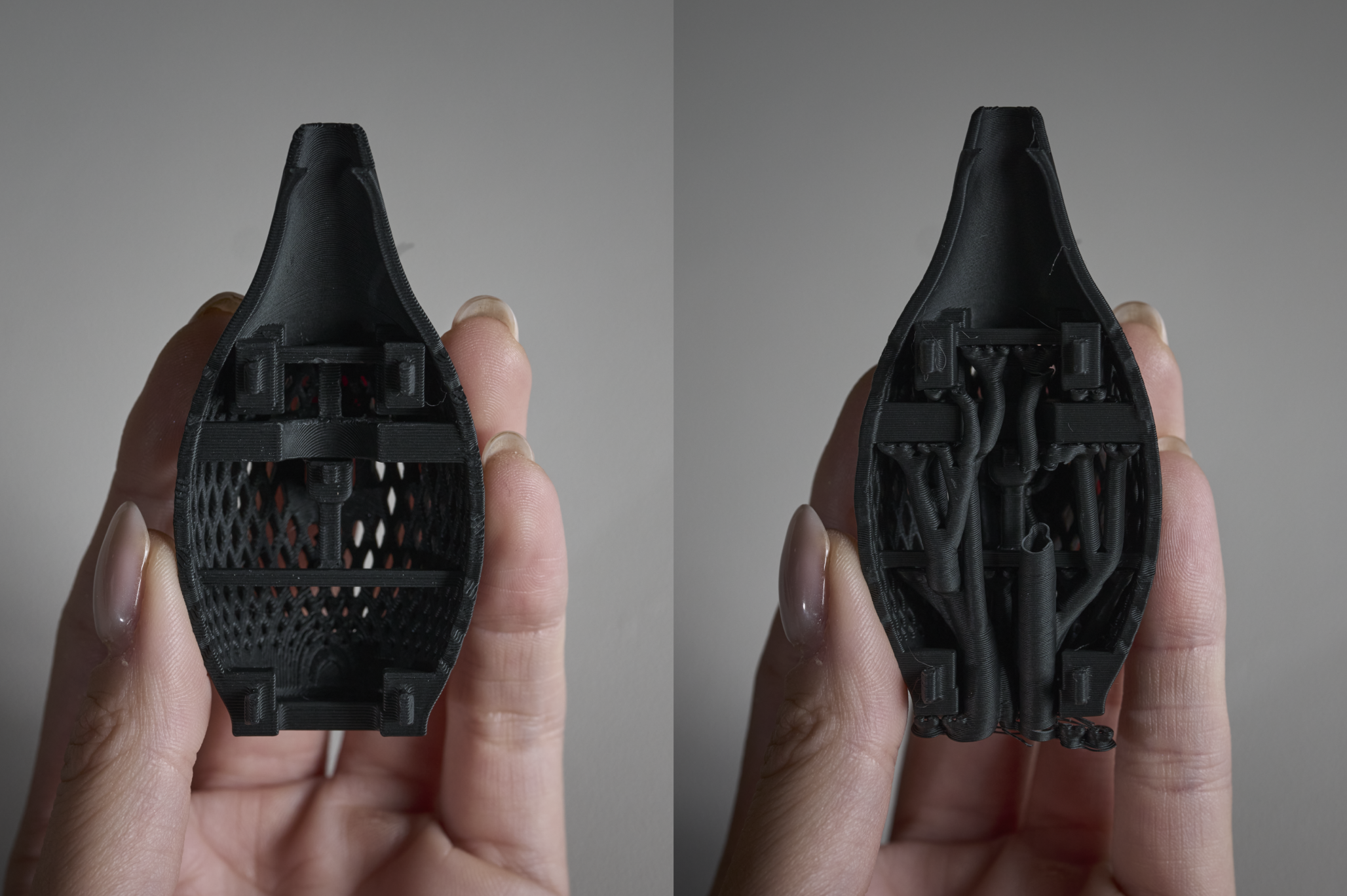

Dve pohľady vytlačeného pera Surface Slim Pen zobrazujúce podporné štruktúry a drobné prvky.

Zostava

Vezmite časti 1 a 2, zarovnajte štyri západky a drážky a spojte ich k sebe.

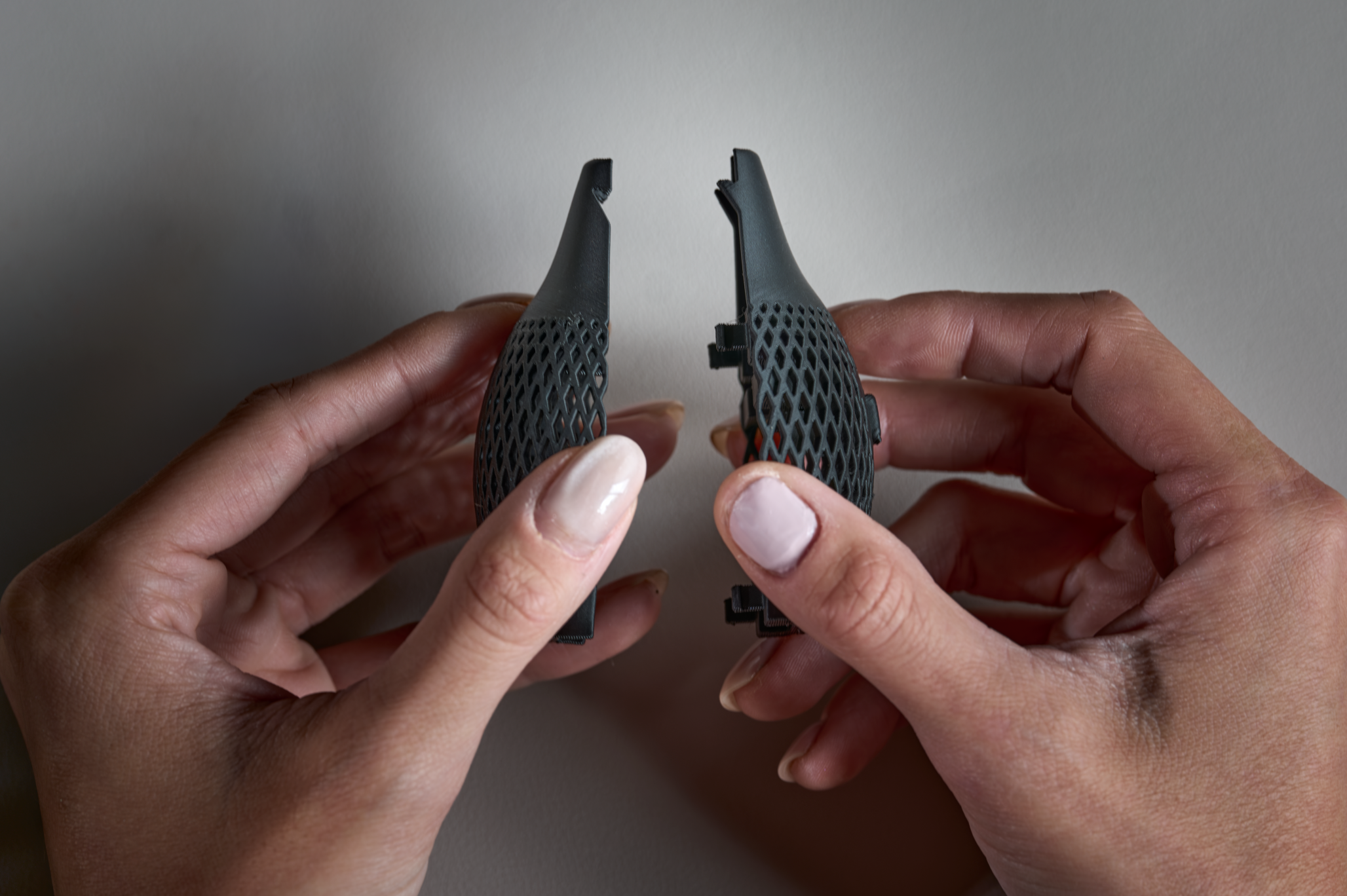

Dve polovice rukoväte pera Surface Slim Pen s potlačou sú držané oproti sebe, aby sa zarovnali.

Vezmite časť 3, zarovnajte západky s drážkami na častiach 1 a 2 a stlačte ich k sebe.

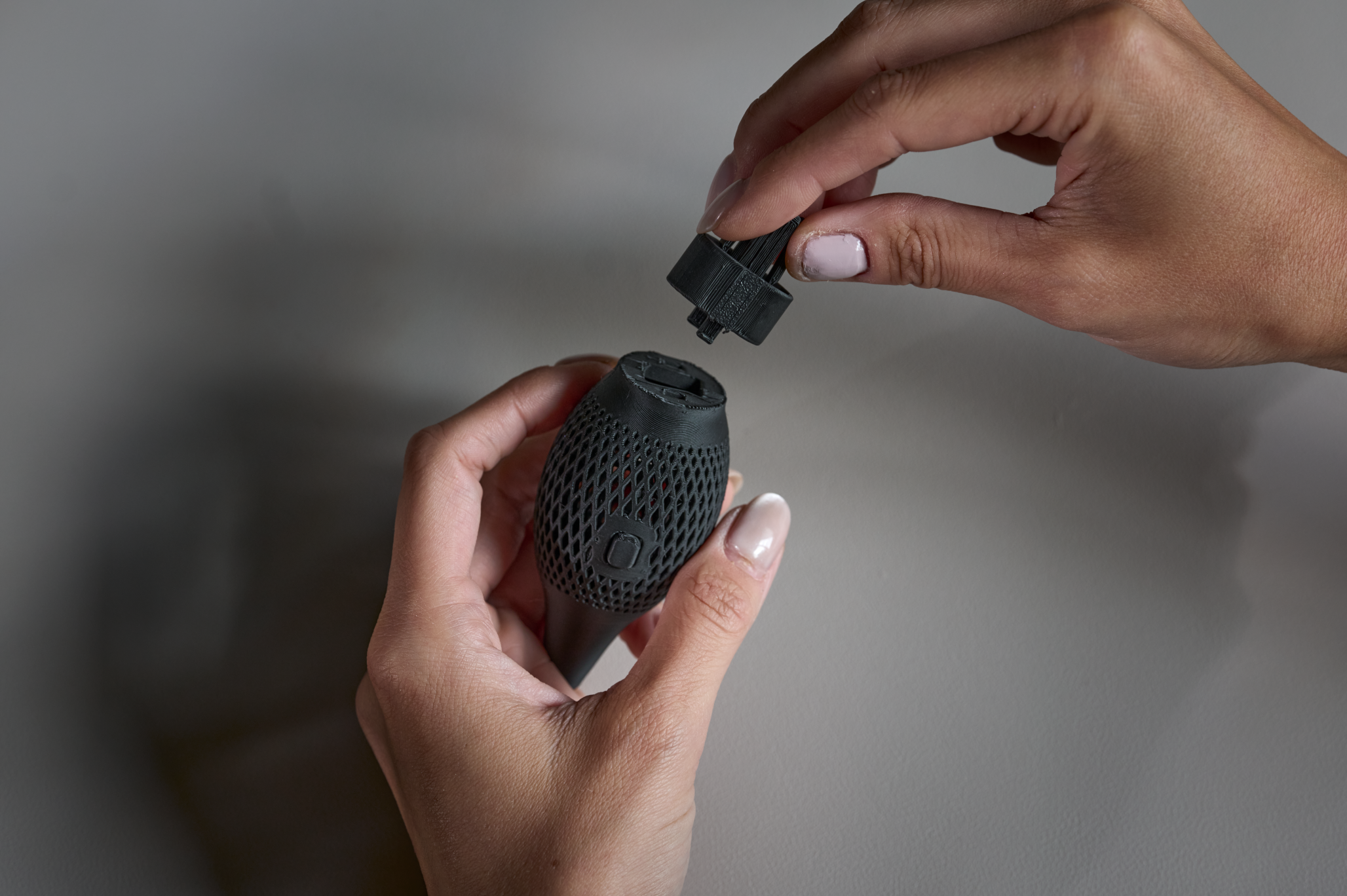

Vrchná časť 3 (topper) úchytu pera Surface Slim Pen je umiestnený vrchnák.

Vytlačte zakončenie. Nasaďte uzáver na časť 3.

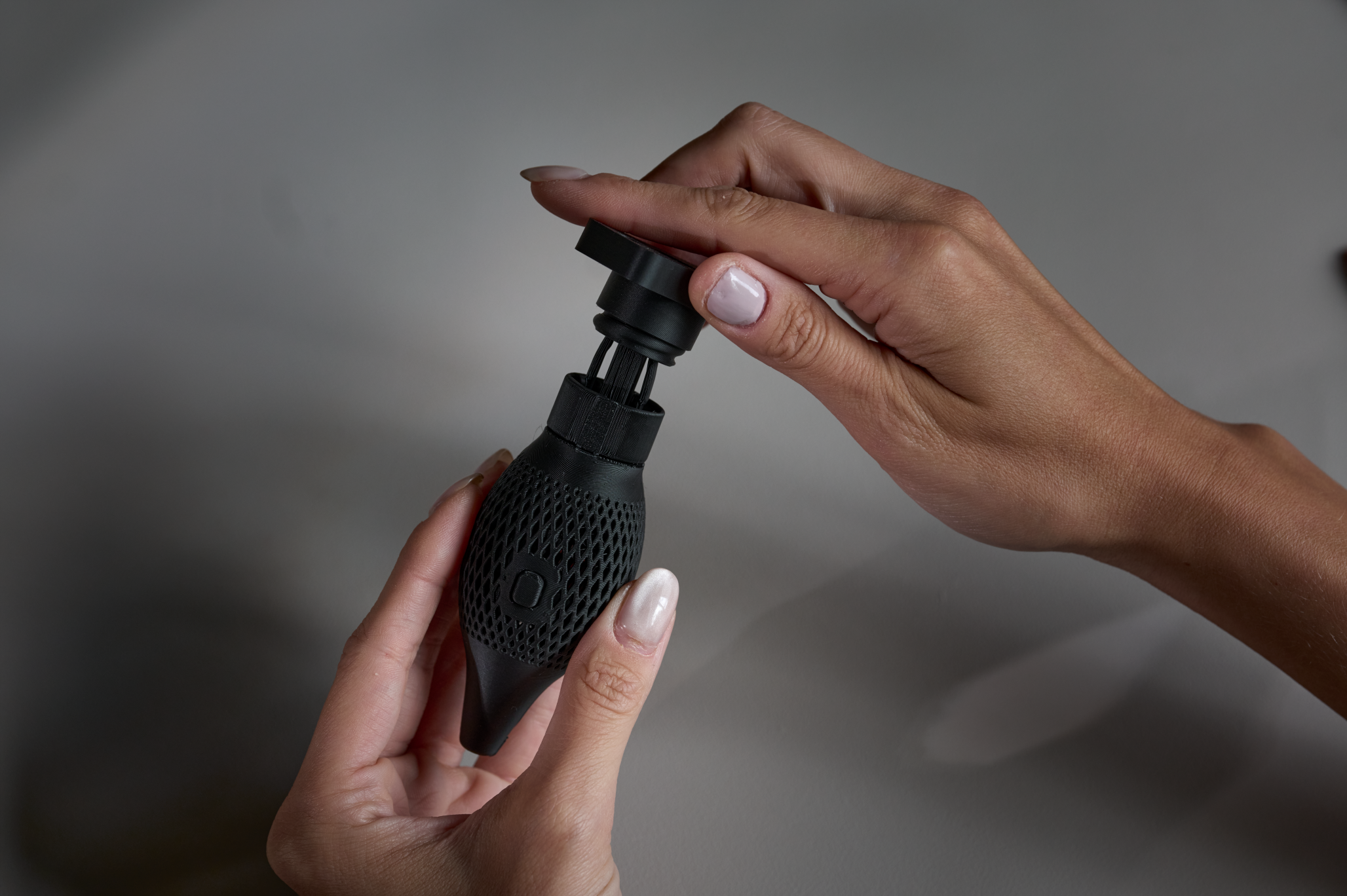

Ruka otočí uzáver proti smeru hodinových ručičiek, aby sa uvoľnila.

Utiahnite otočením v smere hodinových ručičiek o 180 stupňov (polovicu otáčky). Potom otočte proti smeru hodinových ručičiek, aby sa jedno otáčanie uvoľnilo. Uzáver by teraz mal zostať v zajatí v topperovej časti.

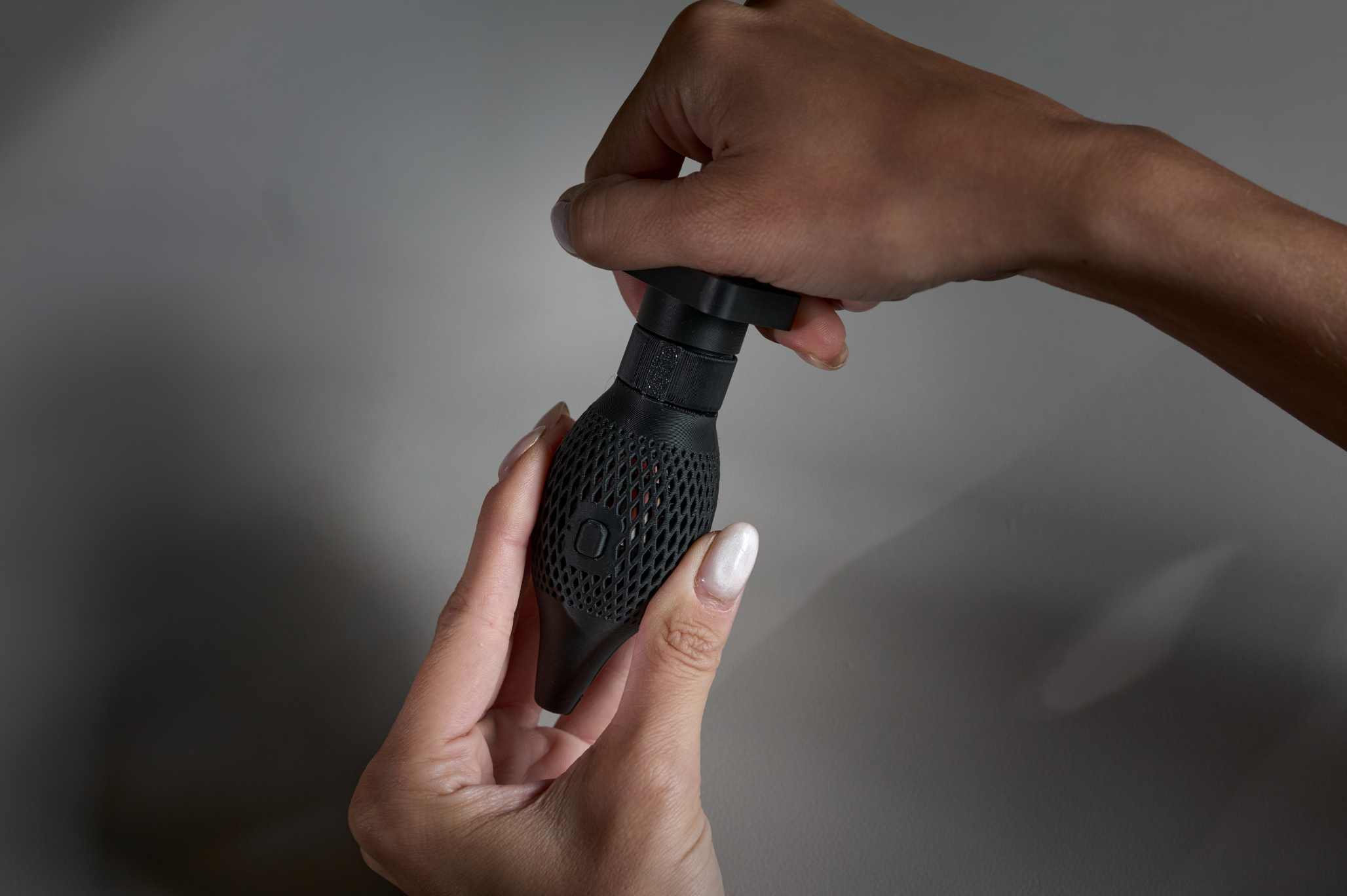

Ruka otočí koniec v smere hodinových ručičiek, aby sa utiahla.

Vezmite pero Surface Slim Pen a zasuňte ho do úchopu s uvoľneným vrchnákom. Uistite sa, že tlačidlá sú na tej istej strane.

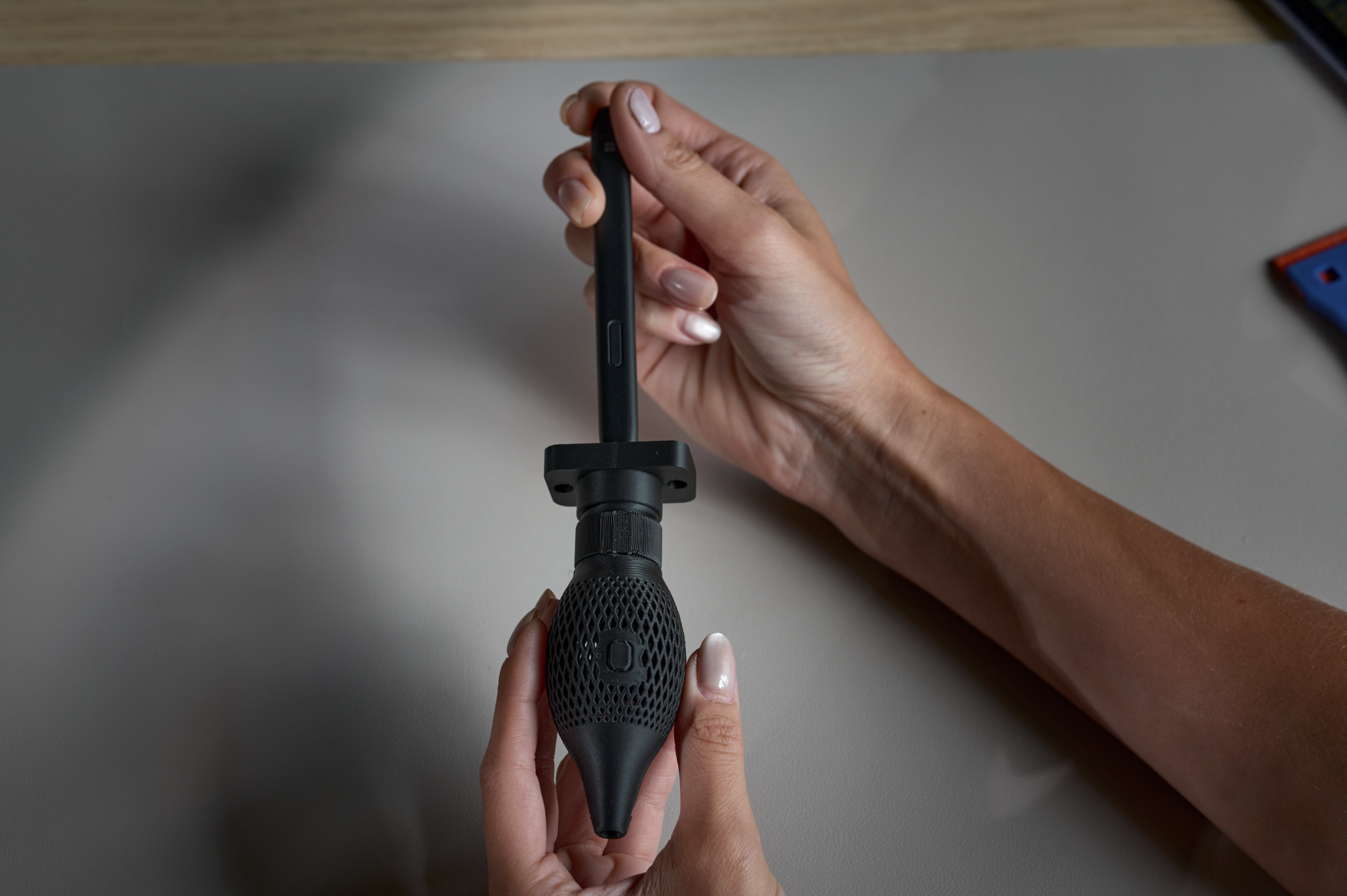

Pero Surface Slim Pen sa nasunie do rukoväte s uvoľneným vrchnákom.

Otočením vrchnáka v smere hodinových ručičiek utiahnite rukoväť pera.

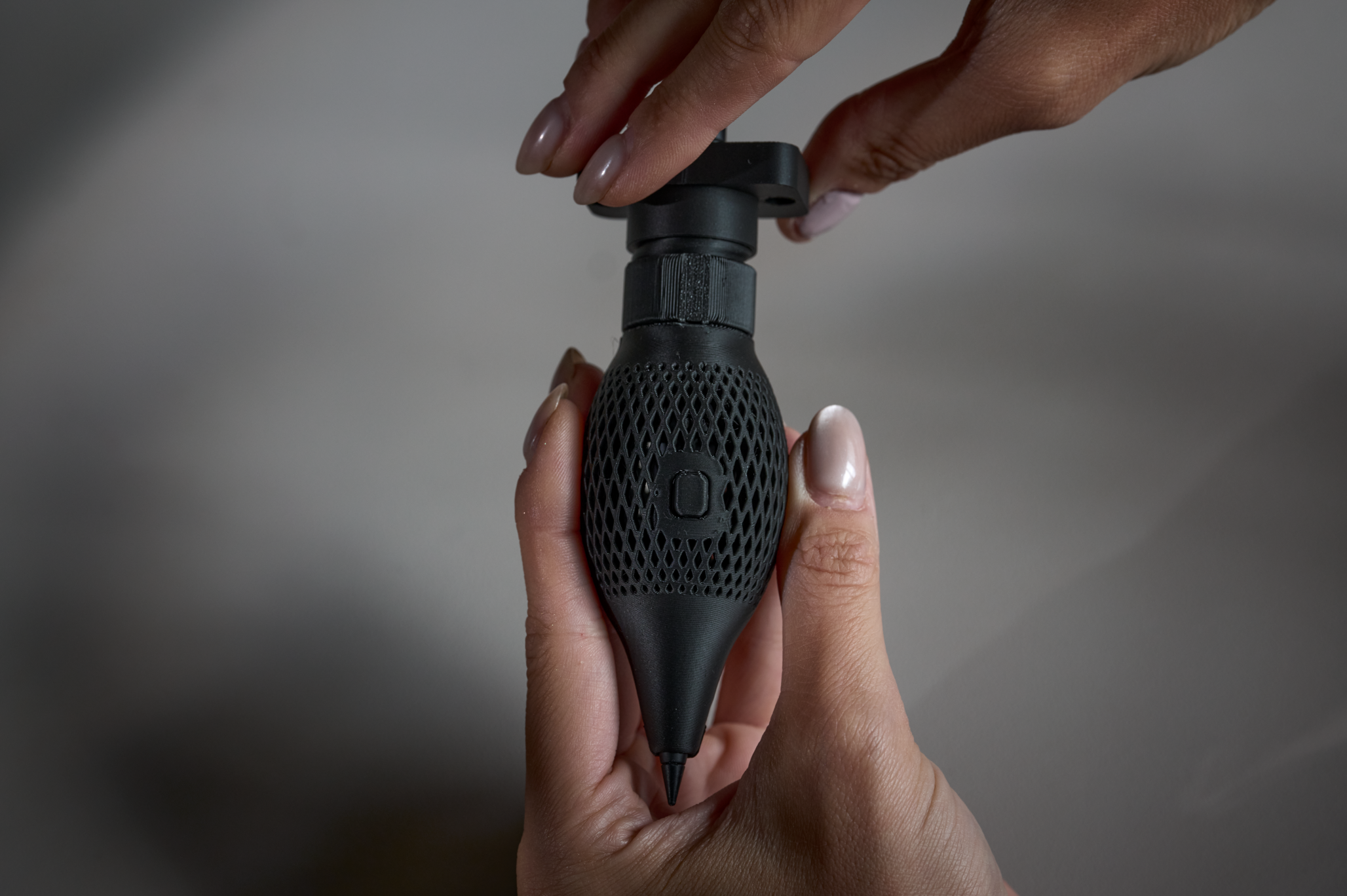

Ruka otočí koniec v smere hodinových ručičiek na utiahnutie ruky na pere Surface Slim Pen.

Poznámka

Vrchnáky pera sú navrhnuté tak, aby ste ich mohli otáčať jednou rukou pomocou okraja stola.

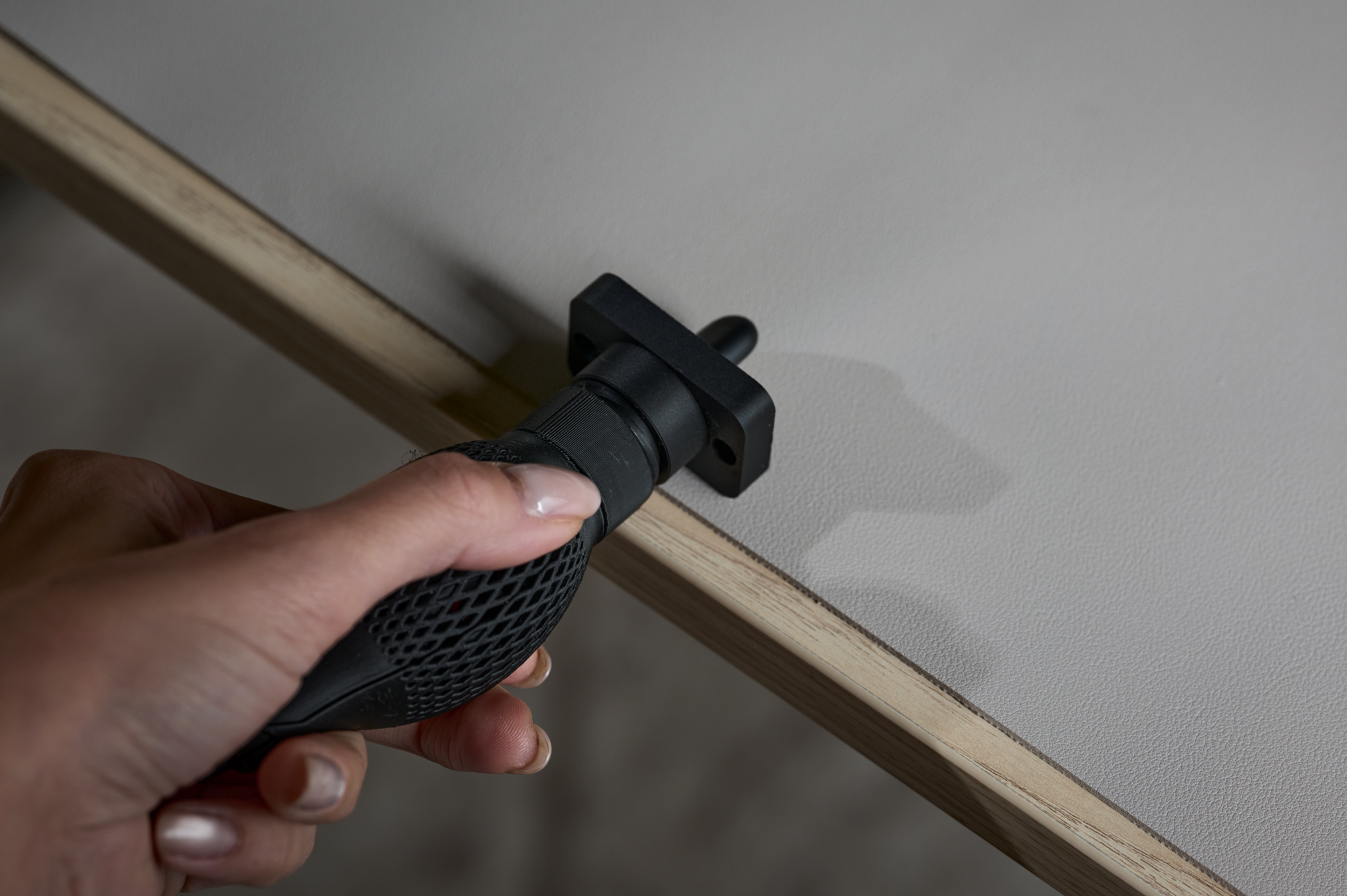

Ruka používa okraj stola na otočenie čiapky jednou rukou.

Pero je teraz bezpečne držané v rukoväti. Ak chcete pero odstrániť, otočte jeho uzáver proti smeru hodinových ručičiek a vytiahnite alebo vytraste pero.

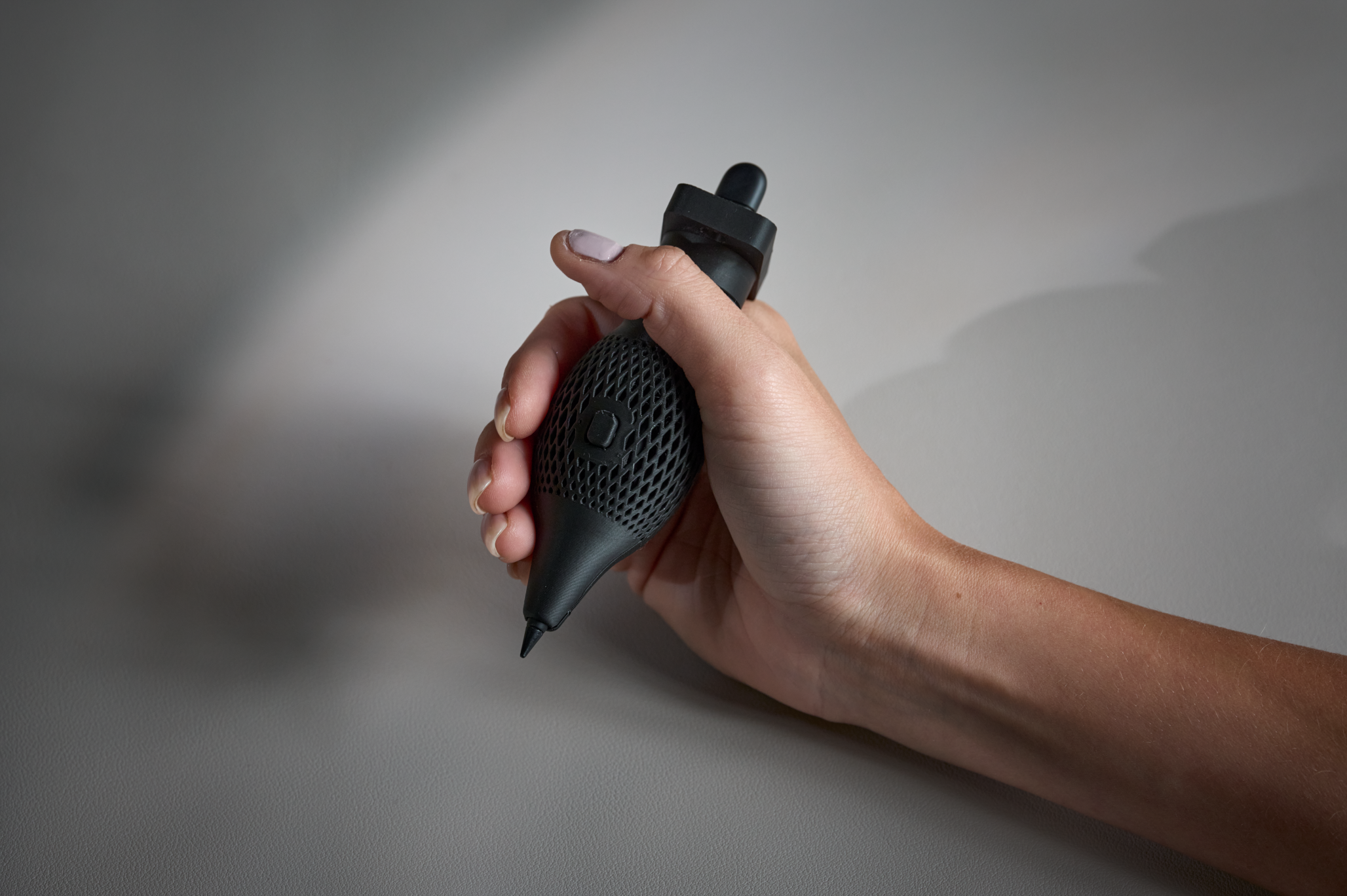

Pero Surface Slim Pen je bezpečne upevnené v potlačenej rukoväti.

Zrieknutie sa zodpovednosti: Nestláčajte tlačidlo, keď pero nie je v rukoväti.
